O documento apresenta uma figura de desenho técnico arquitetônico e pergunta sobre a simbologia utilizada. O corte AA' não mostrará a geladeira, e a janela J1 é do tipo alta.

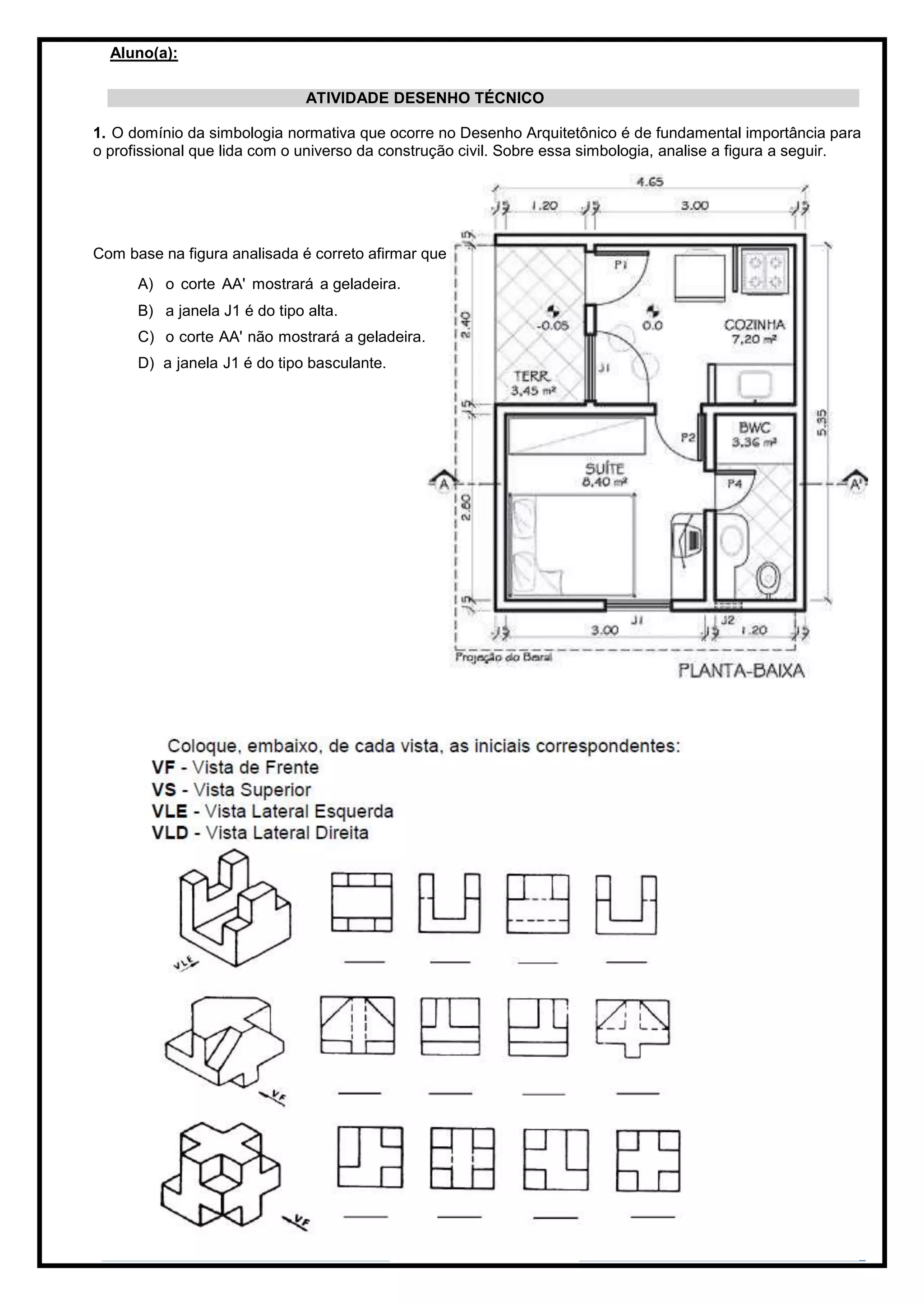

1. Aluno(a):
P05 - DESENHO TÉCNICO
ATIVIDADE DESENHO TÉCNICO
1. O domínio da simbologia normativa que ocorre no Desenho Arquitetônico é de fundamental importância para
o profissional que lida com o universo da construção civil. Sobre essa simbologia, analise a figura a seguir.
Com base na figura analisada é correto afirmar que
A) o corte AA' mostrará a geladeira.
B) a janela J1 é do tipo alta.
C) o corte AA' não mostrará a geladeira.
D) a janela J1 é do tipo basculante.
