O documento apresenta uma figura de desenho técnico arquitetônico e pergunta sobre sua simbologia. A figura mostra uma planta baixa de apartamento com uma geladeira, janelas e um corte AA'. A alternativa correta é que o corte AA' não mostrará a geladeira.

1. Aluno(a):
ATIVIDADE DESENHO TÉCNICO

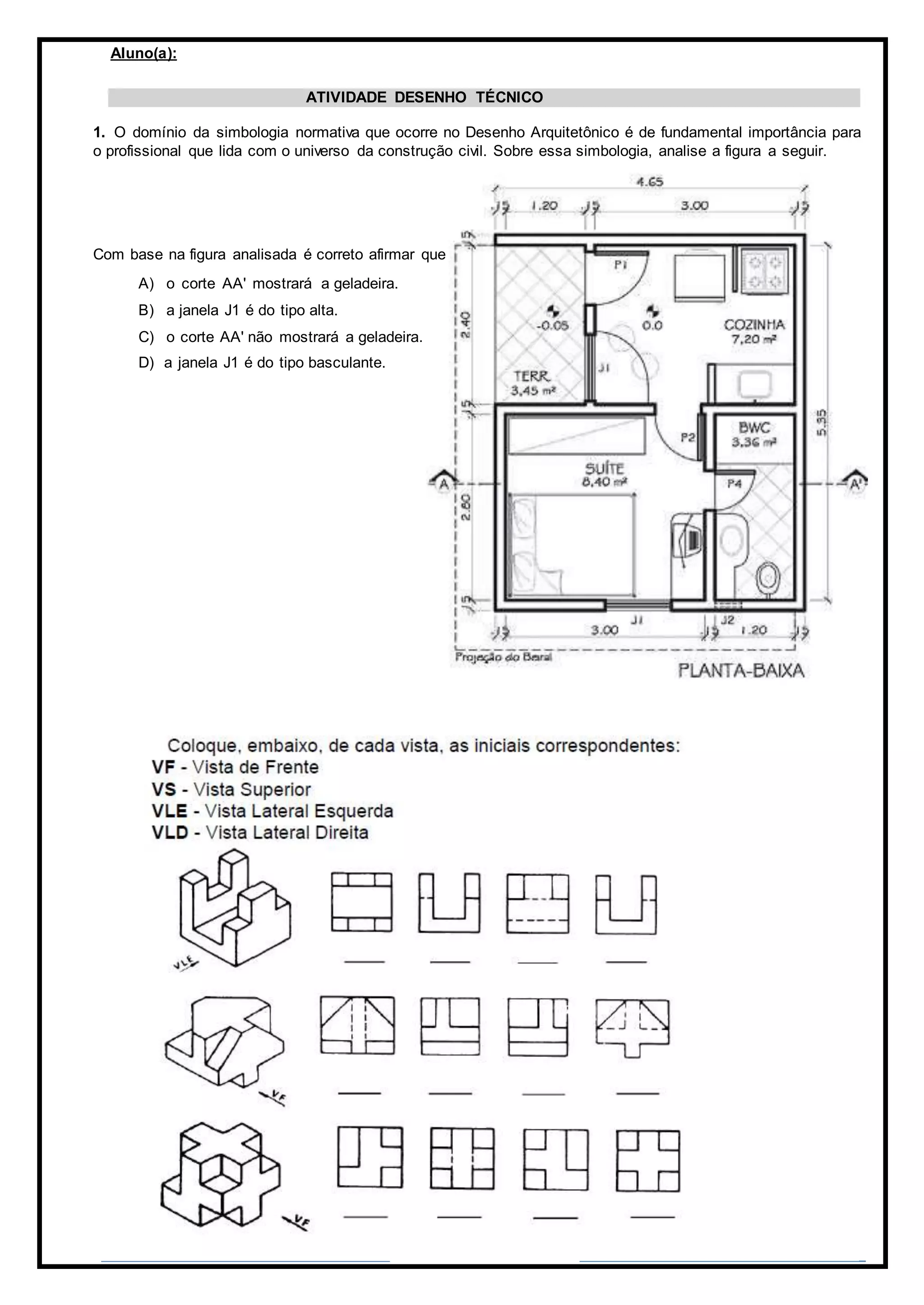

1. O domínio da simbologia normativa que ocorre no Desenho Arquitetônico é de fundamental importância para
o profissional que lida com o universo da construção civil. Sobre essa simbologia, analise a figura a seguir.
Com base na figura analisada é correto afirmar que
A) o corte AA' mostrará a geladeira.
B) a janela J1 é do tipo alta.
C) o corte AA' não mostrará a geladeira.
D) a janela J1 é do tipo basculante.
P05 - DESENHO TÉCNICO
