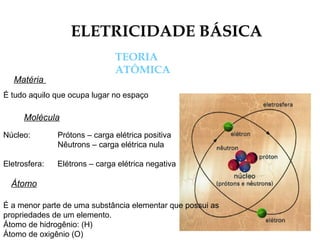

- 3. É tudo aquiloque ocupa lugar no espaço Matéria ELETRICIDADE BÁSICA TEORIA ATÔMICA Molécula Núcleo: Prótons – carga elétrica positiva Nêutrons – carga elétrica nula Eletrosfera: Elétrons – carga elétrica negativa Átomo É a menor parte de uma substância elementar que possui as propriedades de um elemento. Átomo de hidrogênio: (H) Átomo de oxigênio (O)

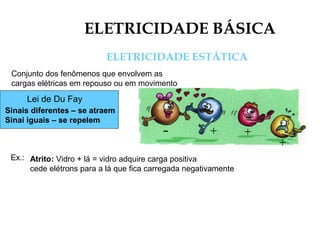

- 4. ELETRICIDADE BÁSICA ELETRICIDADE ESTÁTICA Conjuntodos fenômenos que envolvem as cargas elétricas em repouso ou em movimento Lei de Du Fay Sinais diferentes – se atraem Sinai iguais – se repelem Ex.: Atrito: Vidro + lá = vidro adquire carga positiva cede elétrons para a lá que fica carregada negativamente

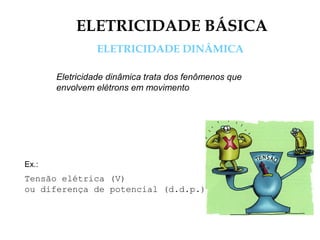

- 5. ELETRICIDADE BÁSICA ELETRICIDADE DINÂMICA Eletricidadedinâmica trata dos fenômenos que envolvem elétrons em movimento Ex.: Tensão elétrica (V) ou diferença de potencial (d.d.p.)

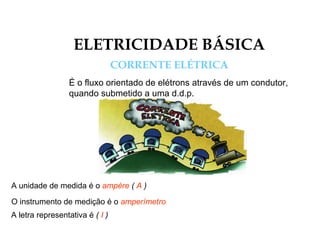

- 6. ELETRICIDADE BÁSICA CORRENTE ELÉTRICA Éo fluxo orientado de elétrons através de um condutor, quando submetido a uma d.d.p. A unidade de medida é o ampère ( A ) O instrumento de medição é o amperímetro A letra representativa é ( I )

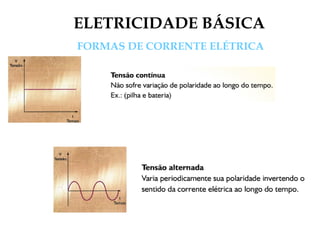

- 7. ELETRICIDADE BÁSICA FORMAS DECORRENTE ELÉTRICA

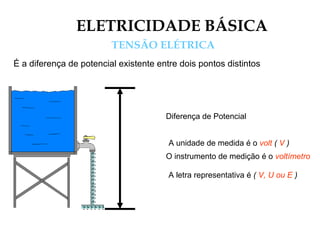

- 8. ELETRICIDADE BÁSICA TENSÃO ELÉTRICA Éa diferença de potencial existente entre dois pontos distintos Diferença de Potencial A unidade de medida é o volt ( V ) O instrumento de medição é o voltímetro A letra representativa é ( V, U ou E )
- 9. ELETRICIDADE BÁSICA RESISTÊNCIA ELÉTRICA Éa oposição que o condutor oferece à passagem da corrente elétrica A unidade de medida é o ohm ( Ω ) O instrumento de medição é o ohmimetro A letra representativa é ( R )

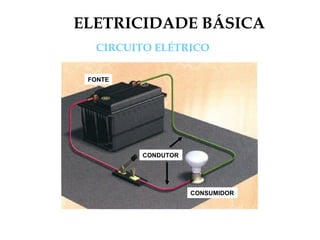

- 10.

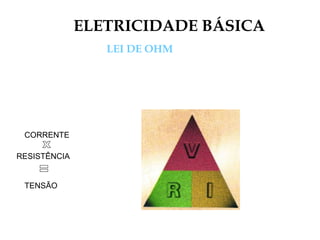

- 11. ELETRICIDADE BÁSICA LEI DEOHM TENSÃO CORRENTE RESISTÊNCIA

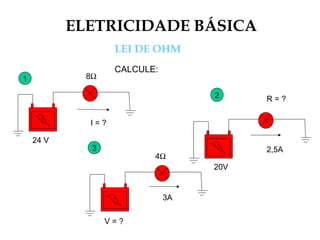

- 12. ELETRICIDADE BÁSICA LEI DEOHM CALCULE: 1 2 3 24 V I = ? 8Ω R = ? 2,5A 20V V = ? 3A 4Ω

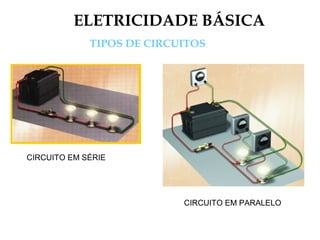

- 13. ELETRICIDADE BÁSICA TIPOS DECIRCUITOS CIRCUITO EM SÉRIE CIRCUITO EM PARALELO

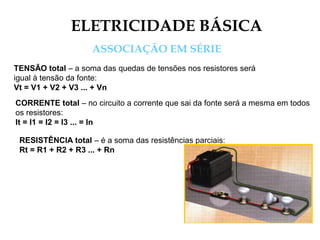

- 14. ELETRICIDADE BÁSICA ASSOCIAÇÃO EMSÉRIE TENSÃO total – a soma das quedas de tensões nos resistores será igual à tensão da fonte: Vt = V1 + V2 + V3 ... + Vn CORRENTE total – no circuito a corrente que sai da fonte será a mesma em todos os resistores: It = I1 = I2 = I3 ... = In RESISTÊNCIA total – é a soma das resistências parciais: Rt = R1 + R2 + R3 ... + Rn

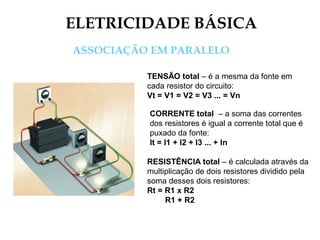

- 15. ELETRICIDADE BÁSICA ASSOCIAÇÃO EMPARALELO TENSÃO total – é a mesma da fonte em cada resistor do circuito: Vt = V1 = V2 = V3 ... = Vn CORRENTE total – a soma das correntes dos resistores é igual a corrente total que é puxado da fonte: It = I1 + I2 + I3 ... + In RESISTÊNCIA total – é calculada através da multiplicação de dois resistores dividido pela soma desses dois resistores: Rt = R1 x R2 R1 + R2

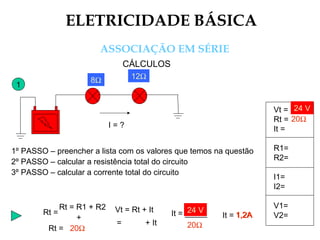

- 16. ELETRICIDADE BÁSICA ASSOCIAÇÃO EMSÉRIE CÁLCULOS 1 I = ? 1º PASSO – preencher a lista com os valores que temos na questão 2º PASSO – calcular a resistência total do circuito 3º PASSO – calcular a corrente total do circuito Rt = R1 + R2 Rt = + Vt = Rt + It = + It It = _____ 20Ω 24 V It = 1,2A1,2A Vt = Rt = It = R1= R2= I1= I2= V1= V2= 24 V 20Ω 8Ω 12Ω Rt = 20Ω

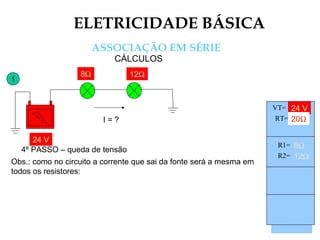

- 17. ELETRICIDADE BÁSICA ASSOCIAÇÃO EMSÉRIE CÁLCULOS 1 24 V 8Ω I = ? 12Ω 24 V 8Ω 12Ω8Ω 12Ω 4º PASSO – queda de tensão Obs.: como no circuito a corrente que sai da fonte será a mesma em todos os resistores: Vt = Rt = It = 1,2A R1= R2= I1= I2= V1= V2= 24 V 20Ω 8Ω 12Ω VT= RT= R1= R2=

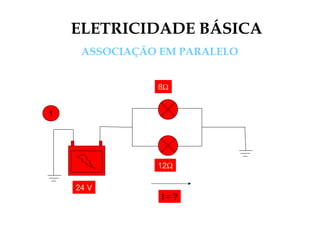

- 18. ELETRICIDADE BÁSICA ASSOCIAÇÃO EMPARALELO 1 24 V 8Ω I = ? 24 V 8Ω8Ω 12Ω

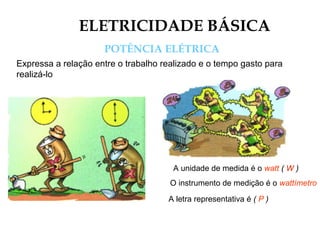

- 19. ELETRICIDADE BÁSICA POTÊNCIA ELÉTRICA Expressaa relação entre o trabalho realizado e o tempo gasto para realizá-lo A unidade de medida é o watt ( W ) O instrumento de medição é o wattímetro A letra representativa é ( P )

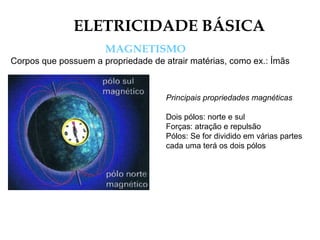

- 20. ELETRICIDADE BÁSICA MAGNETISMO Corpos quepossuem a propriedade de atrair matérias, como ex.: Ímãs Principais propriedades magnéticas Dois pólos: norte e sul Forças: atração e repulsão Pólos: Se for dividido em várias partes cada uma terá os dois pólos

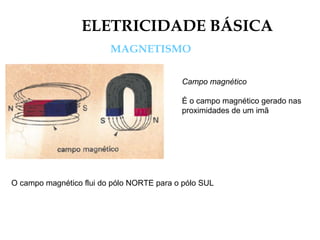

- 21. ELETRICIDADE BÁSICA MAGNETISMO Campo magnético Éo campo magnético gerado nas proximidades de um imã O campo magnético flui do pólo NORTE para o pólo SUL

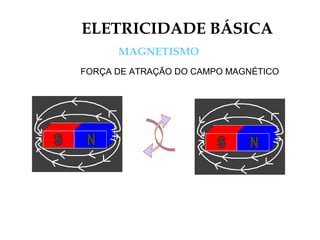

- 22. ELETRICIDADE BÁSICA MAGNETISMO FORÇA DEATRAÇÃO DO CAMPO MAGNÉTICO

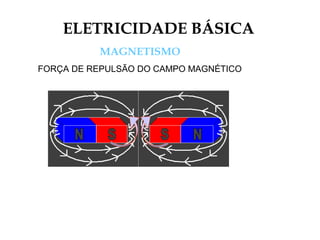

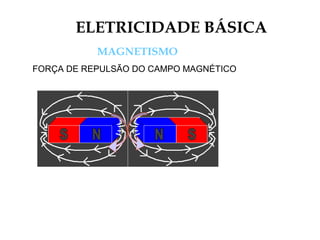

- 23. ELETRICIDADE BÁSICA MAGNETISMO FORÇA DEREPULSÃO DO CAMPO MAGNÉTICO
- 24. ELETRICIDADE BÁSICA MAGNETISMO FORÇA DEREPULSÃO DO CAMPO MAGNÉTICO

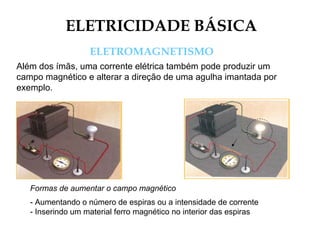

- 25. ELETRICIDADE BÁSICA ELETROMAGNETISMO Além dosímãs, uma corrente elétrica também pode produzir um campo magnético e alterar a direção de uma agulha imantada por exemplo. Formas de aumentar o campo magnético - Aumentando o número de espiras ou a intensidade de corrente - Inserindo um material ferro magnético no interior das espiras

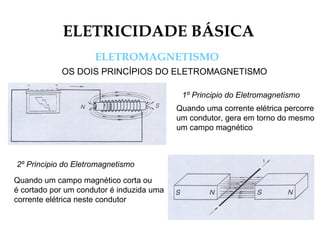

- 26. ELETRICIDADE BÁSICA ELETROMAGNETISMO OS DOISPRINCÍPIOS DO ELETROMAGNETISMO 1º Principio do Eletromagnetismo Quando uma corrente elétrica percorre um condutor, gera em torno do mesmo um campo magnético 2º Principio do Eletromagnetismo Quando um campo magnético corta ou é cortado por um condutor é induzida uma corrente elétrica neste condutor

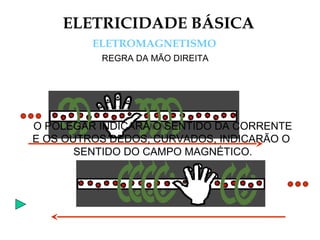

- 27. ELETRICIDADE BÁSICA ELETROMAGNETISMO REGRA DAMÃO DIREITA O POLEGAR INDICARÁ O SENTIDO DA CORRENTE E OS OUTROS DEDOS, CURVADOS, INDICARÃO O SENTIDO DO CAMPO MAGNÉTICO.
- 28. ELETRICIDADE BÁSICA ESPAÇO DVD ESPAÇODESTINA A APRESENTAÇÃO DO DVD - ELETRICIDADE BÁSICA
- 29.

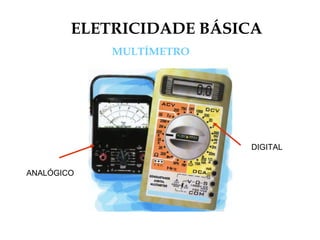

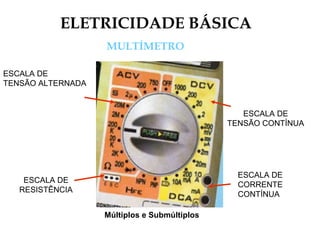

- 30. ELETRICIDADE BÁSICA MULTÍMETRO ESCALA DE TENSÃOCONTÍNUA ESCALA DE RESISTÊNCIA ESCALA DE CORRENTE CONTÍNUA ESCALA DE TENSÃO ALTERNADA Múltiplos e Submúltiplos

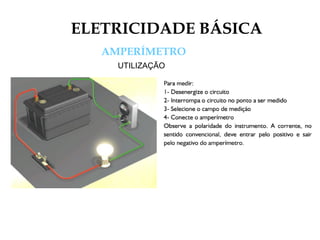

- 31.

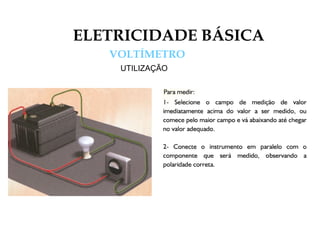

- 32.

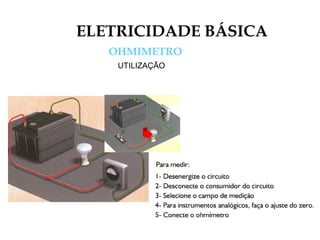

- 33.
- 34. ELETRICIDADE BÁSICA ESPAÇO DVD ESPAÇODESTINA A APRESENTAÇÃO DO DVD - MULTÍMETRO

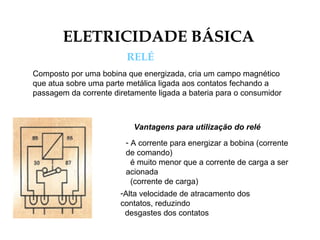

- 35. ELETRICIDADE BÁSICA RELÉ Composto poruma bobina que energizada, cria um campo magnético que atua sobre uma parte metálica ligada aos contatos fechando a passagem da corrente diretamente ligada a bateria para o consumidor Vantagens para utilização do relé - A corrente para energizar a bobina (corrente de comando) é muito menor que a corrente de carga a ser acionada (corrente de carga) -Alta velocidade de atracamento dos contatos, reduzindo desgastes dos contatos

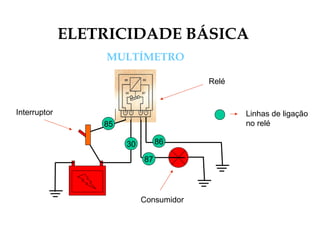

- 36. ELETRICIDADE BÁSICA APLICABILIDADE DORELÉ NO CIRCUITO Interruptor Relé Consumidor 30 87 86 85 Linhas de ligação no relé
- 37.

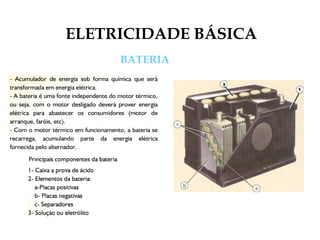

- 38.

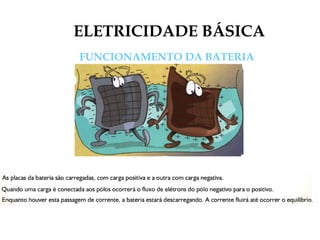

- 39.

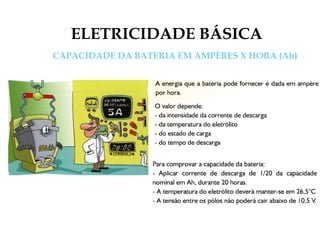

- 40. ELETRICIDADE BÁSICA CAPACIDADE DABATERIA EM AMPÈRES X HORA (Ah)

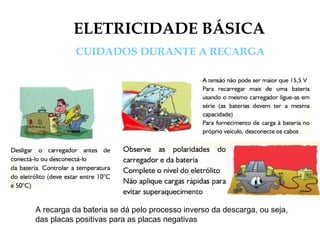

- 41. ELETRICIDADE BÁSICA CUIDADOS DURANTEA RECARGA A recarga da bateria se dá pelo processo inverso da descarga, ou seja, das placas positivas para as placas negativas
- 42.

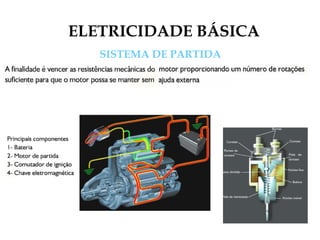

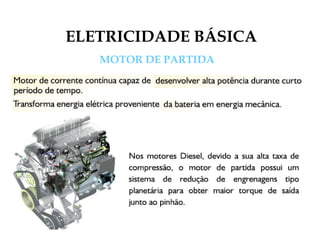

- 43. ELETRICIDADE BÁSICA MOTOR DEPARTIDA

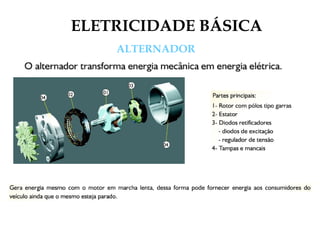

- 44.

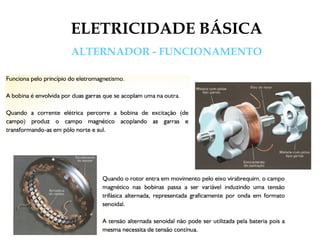

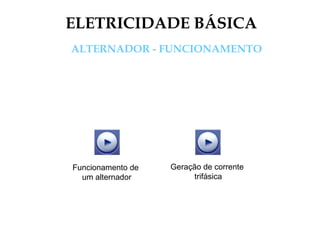

- 45. ELETRICIDADE BÁSICA ALTERNADOR -FUNCIONAMENTO
- 46. ELETRICIDADE BÁSICA ALTERNADOR -FUNCIONAMENTO Funcionamento de um alternador Geração de corrente trifásica

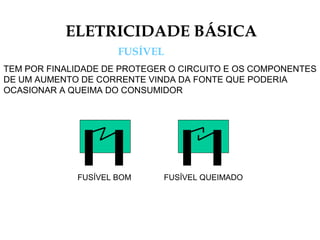

- 47. ELETRICIDADE BÁSICA FUSÍVEL TEM PORFINALIDADE DE PROTEGER O CIRCUITO E OS COMPONENTES DE UM AUMENTO DE CORRENTE VINDA DA FONTE QUE PODERIA OCASIONAR A QUEIMA DO CONSUMIDOR FUSÍVEL BOM FUSÍVEL QUEIMADO

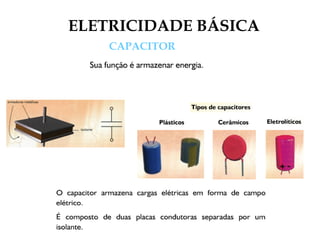

- 48.
