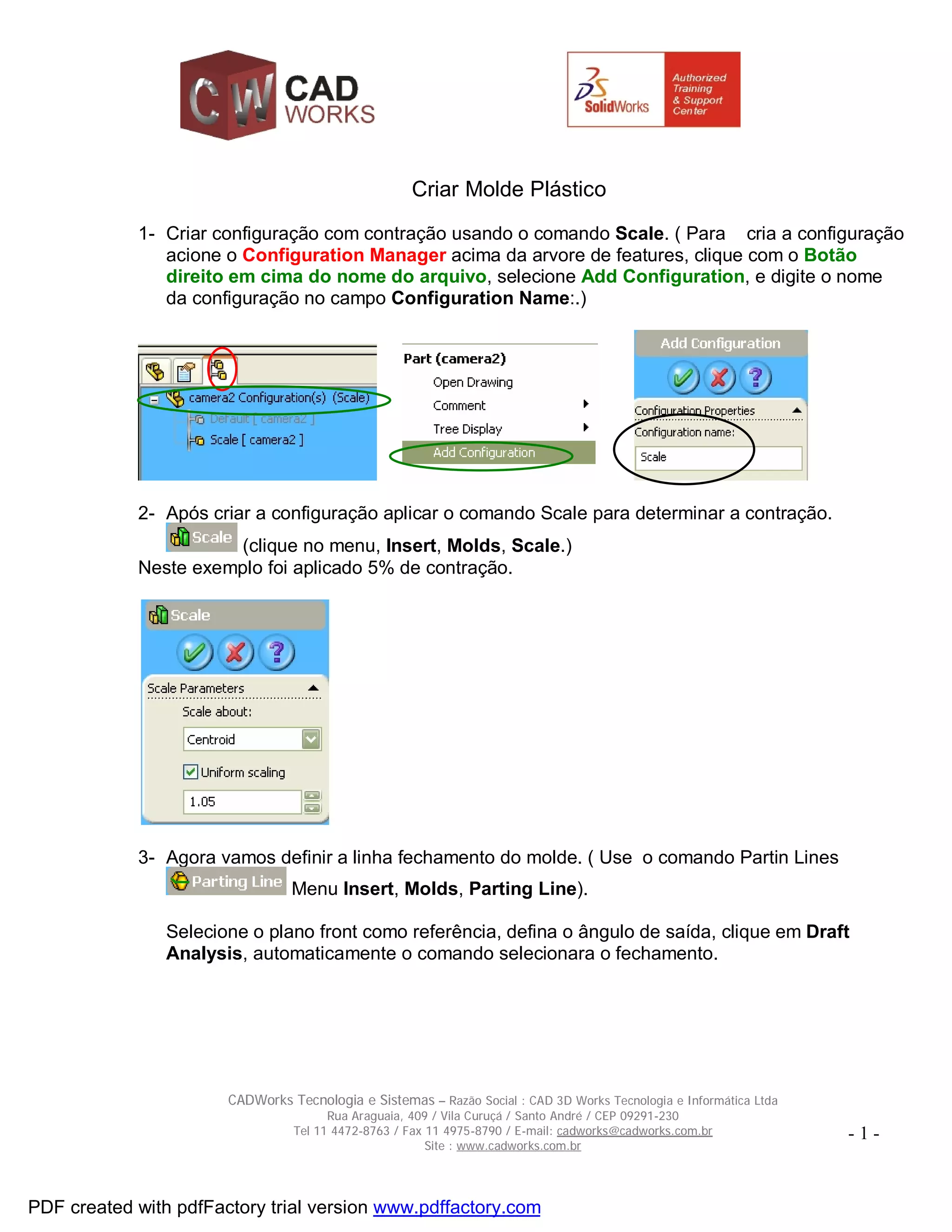

Criar Molde Plástico
1- Criar configuração com contração usando o comando Scale. ( Para cria a configuração
acione o Configuration Manager acima da arvore de features, clique com o Botão
direito em cima do nome do arquivo, selecione Add Configuration, e digite o nome
da configuração no campo Configuration Name:.)
2- Após criar a configuração aplicar o comando Scale para determinar a contração.
(clique no menu, Insert, Molds, Scale.)
Neste exemplo foi aplicado 5% de contração.
3- Agora vamos definir a linha fechamento do molde. ( Use o comando Partin Lines
Menu Insert, Molds, Parting Line).
Selecione o plano front como referência, defina o ângulo de saída, clique em Draft
Analysis, automaticamente o comando selecionara o fechamento.
PDF created with pdfFactory trial version www.pdffactory.com

2. CADWorks Tecnologia e Sistemas – Razão Social : CAD 3D Works Tecnologia e Informática Ltda
Rua Araguaia, 409 / Vila Curuçá / Santo André / CEP 09291-230
Tel 11 4472-8763 / Fax 11 4975-8790 / E-mail: cadworks@cadworks.com.br
Site : www.cadworks.com.br
- 2 -
4- Próximo passo será necessário fechar os furos, use o comando Shut-Off-Surfaces,
(Menu Insert, Molds, Shut-Off Surface.) automaticamente o
comando seleciona a região e fecha os furos.
5- Agora basta estender a linha de fechamento, use o comando Parting Subface
(Menu Insert, Molds, Parting Surface).
Ele automaticamente identifica seu fechamento, basta digitar um valor para ele estender a
linha de fechamento.
PDF created with pdfFactory trial version www.pdffactory.com

3. CADWorks Tecnologia e Sistemas – Razão Social : CAD 3D Works Tecnologia e Informática Ltda
Rua Araguaia, 409 / Vila Curuçá / Santo André / CEP 09291-230
Tel 11 4472-8763 / Fax 11 4975-8790 / E-mail: cadworks@cadworks.com.br
Site : www.cadworks.com.br
- 3 -
6- Selecione uma face plana que foi gerada com o Parting Subface e clique no comando
Tooling Split (Menu Insert, Molds, Tooling Split).
Desenhe o perfil do bloco.( O perfil do bloco é obrigado ser menor que o fechamento
estendido).
PDF created with pdfFactory trial version www.pdffactory.com

4. CADWorks Tecnologia e Sistemas – Razão Social : CAD 3D Works Tecnologia e Informática Ltda
Rua Araguaia, 409 / Vila Curuçá / Santo André / CEP 09291-230
Tel 11 4472-8763 / Fax 11 4975-8790 / E-mail: cadworks@cadworks.com.br
Site : www.cadworks.com.br
- 4 -
Feche o sketch.
7- Agora é só definir o tamanho dos blocos.
8- Após criar os blocos clique com o botão direito em cima da pasta Solid Bodies na
Árvore de Features e selecione a opção Save Bodies. Clique no disket, para salvar os
corpos, clique em Browse para salvar e criar a montagem.
PDF created with pdfFactory trial version www.pdffactory.com

5. CADWorks Tecnologia e Sistemas – Razão Social : CAD 3D Works Tecnologia e Informática Ltda
Rua Araguaia, 409 / Vila Curuçá / Santo André / CEP 09291-230
Tel 11 4472-8763 / Fax 11 4975-8790 / E-mail: cadworks@cadworks.com.br
Site : www.cadworks.com.br
- 5 -
Clique no menu Window e selecione a montagem que foi gerada.
