1. B R U N A Z I N I
G A B R I E L A M E N D E S
K É T R I N W I G G E R S
AUTOCAD – MODELAGEM 3D

2. AUTOCAD – MODELAGEM 3D

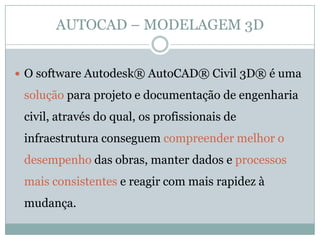

 O software Autodesk® AutoCAD® Civil 3D® é uma
solução para projeto e documentação de engenharia
civil, através do qual, os profissionais de
infraestrutura conseguem compreender melhor o
desempenho das obras, manter dados e processos
mais consistentes e reagir com mais rapidez à
mudança.

3. AUTOCAD 3D - RECURSOS
 As ferramentas deste software contribuem para a
redução do tempo necessário para projetar, analisar e
implementar alterações. Permite a avaliação de mais
cenários hipotéticos e otimiza o desempenho dos
projetos;
 Simplifica os fluxos de trabalho de projetos, e automatiza
tarefas demoradas.

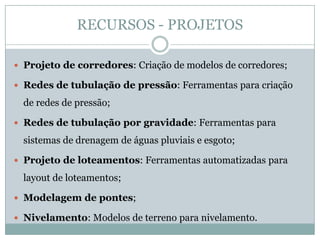

4. RECURSOS - PROJETOS
 Projeto de corredores: Criação de modelos de corredores;
 Redes de tubulação de pressão: Ferramentas para criação
de redes de pressão;
 Redes de tubulação por gravidade: Ferramentas para
sistemas de drenagem de águas pluviais e esgoto;
 Projeto de loteamentos: Ferramentas automatizadas para
layout de loteamentos;
 Modelagem de pontes;
 Nivelamento: Modelos de terreno para nivelamento.

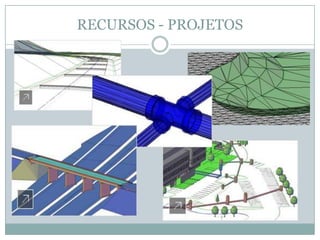

5. RECURSOS - PROJETOS

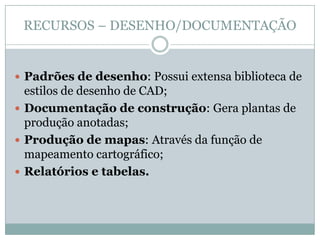

6. RECURSOS – DESENHO/DOCUMENTAÇÃO
 Padrões de desenho: Possui extensa biblioteca de
estilos de desenho de CAD;
 Documentação de construção: Gera plantas de
produção anotadas;
 Produção de mapas: Através da função de
mapeamento cartográfico;
 Relatórios e tabelas.

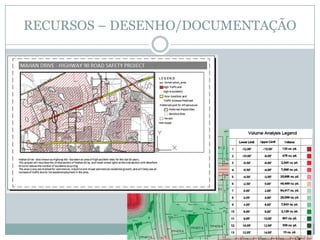

7. RECURSOS – DESENHO/DOCUMENTAÇÃO

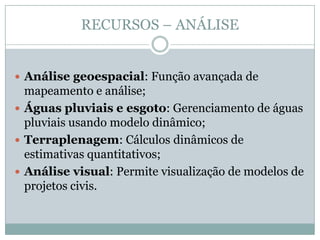

8. RECURSOS – ANÁLISE
 Análise geoespacial: Função avançada de
mapeamento e análise;
 Águas pluviais e esgoto: Gerenciamento de águas
pluviais usando modelo dinâmico;
 Terraplenagem: Cálculos dinâmicos de
estimativas quantitativos;
 Análise visual: Permite visualização de modelos de
projetos civis.

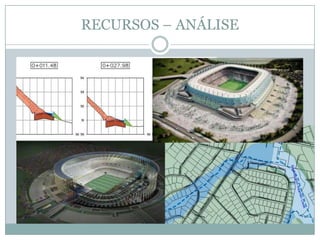

9. RECURSOS – ANÁLISE

10. AUTOCAD – MODELAGEM 3D
 Pavimentos: O desenho da edificação é organizado
por pavimentos.
 Deve-se definir:
- tipo de pvto;
- cota.

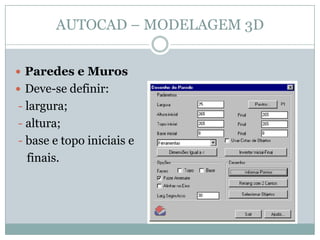

11. AUTOCAD – MODELAGEM 3D
 Paredes e Muros
 Deve-se definir:
- largura;
- altura;
- base e topo iniciais e
finais.

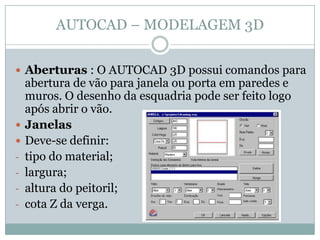

12. AUTOCAD – MODELAGEM 3D
 Aberturas : O AUTOCAD 3D possui comandos para
abertura de vão para janela ou porta em paredes e
muros. O desenho da esquadria pode ser feito logo
após abrir o vão.
 Janelas
 Deve-se definir:
- tipo do material;
- largura;
- altura do peitoril;
- cota Z da verga.

13. AUTOCAD – MODELAGEM 3D

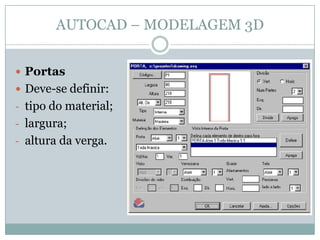

 Portas
 Deve-se definir:
- tipo do material;
- largura;
- altura da verga.

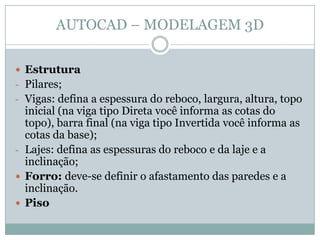

14. AUTOCAD – MODELAGEM 3D
 Estrutura
- Pilares;
- Vigas: defina a espessura do reboco, largura, altura, topo
inicial (na viga tipo Direta você informa as cotas do
topo), barra final (na viga tipo Invertida você informa as
cotas da base);
- Lajes: defina as espessuras do reboco e da laje e a
inclinação;
 Forro: deve-se definir o afastamento das paredes e a
inclinação.
 Piso

15. AUTOCAD – MODELAGEM 3D

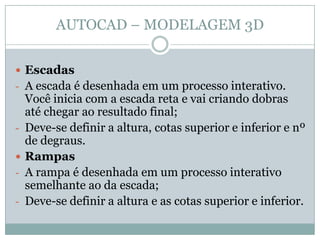

 Escadas
- A escada é desenhada em um processo interativo.
Você inicia com a escada reta e vai criando dobras
até chegar ao resultado final;
- Deve-se definir a altura, cotas superior e inferior e nº
de degraus.
 Rampas
- A rampa é desenhada em um processo interativo
semelhante ao da escada;
- Deve-se definir a altura e as cotas superior e inferior.

16. AUTOCAD – MODELAGEM 3D

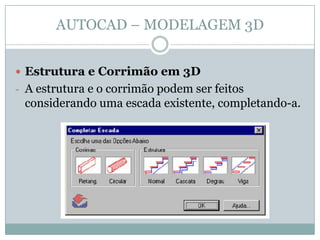

 Estrutura e Corrimão em 3D
- A estrutura e o corrimão podem ser feitos
considerando uma escada existente, completando-a.

17. AUTOCAD – MODELAGEM 3D

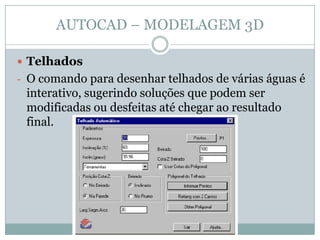

 Telhados
- O comando para desenhar telhados de várias águas é
interativo, sugerindo soluções que podem ser
modificadas ou desfeitas até chegar ao resultado
final.

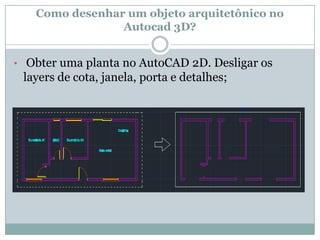

18. Como desenhar um objeto arquitetônico no
Autocad 3D?
• Obter uma planta no AutoCAD 2D. Desligar os
layers de cota, janela, porta e detalhes;

19. Como desenhar um objeto arquitetônico no
Autocad 3D?
 Transformar os elementos do desenho em polilinhas.
Modificar -> Objeto -> Polilinha

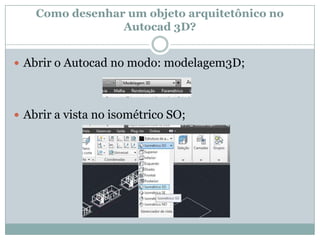

20. Como desenhar um objeto arquitetônico no
Autocad 3D?
 Abrir o Autocad no modo: modelagem3D;
 Abrir a vista no isométrico SO;

21. Como desenhar um objeto arquitetônico no
Autocad 3D?
 Clicar no comando “pressionarpuxar” e em seguida
na estrutura para “levantar” paredes;

22. Como desenhar um objeto arquitetônico no
Autocad 3D?

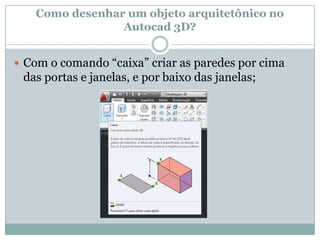

 Com o comando “caixa” criar as paredes por cima
das portas e janelas, e por baixo das janelas;

23. Como desenhar um objeto arquitetônico no
Autocad 3D?

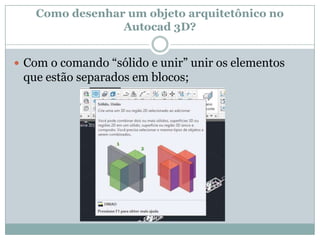

 Com o comando “sólido e unir” unir os elementos
que estão separados em blocos;

24. Como desenhar um objeto arquitetônico no
Autocad 3D?
 Pelo comando “estilosvisuais” se pode modificar o
modo de visualização do desenho;
 Com o comando “bloco” criar o contra-piso;
 Com o comando “copy” copia-se o contra-piso e com
essa cópia se faz a cobertura;

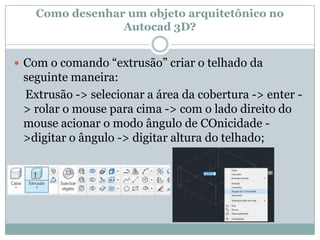

25. Como desenhar um objeto arquitetônico no
Autocad 3D?
 Com o comando “extrusão” criar o telhado da
seguinte maneira:
Extrusão -> selecionar a área da cobertura -> enter -
> rolar o mouse para cima -> com o lado direito do
mouse acionar o modo ângulo de COnicidade -
>digitar o ângulo -> digitar altura do telhado;

26. AUTOCAD – MODELAGEM 3D
 Referências Bibliográfica
- http://www.autodesk.com.br/products/autodesk-
autocad-civil-3d/overview
- http://goldentechnique.blogspot.com.br/2011/05/d
ownload-apostila-3d-autocad-completa.htmltipo do
material
- http://www.tutorialcad.com/
