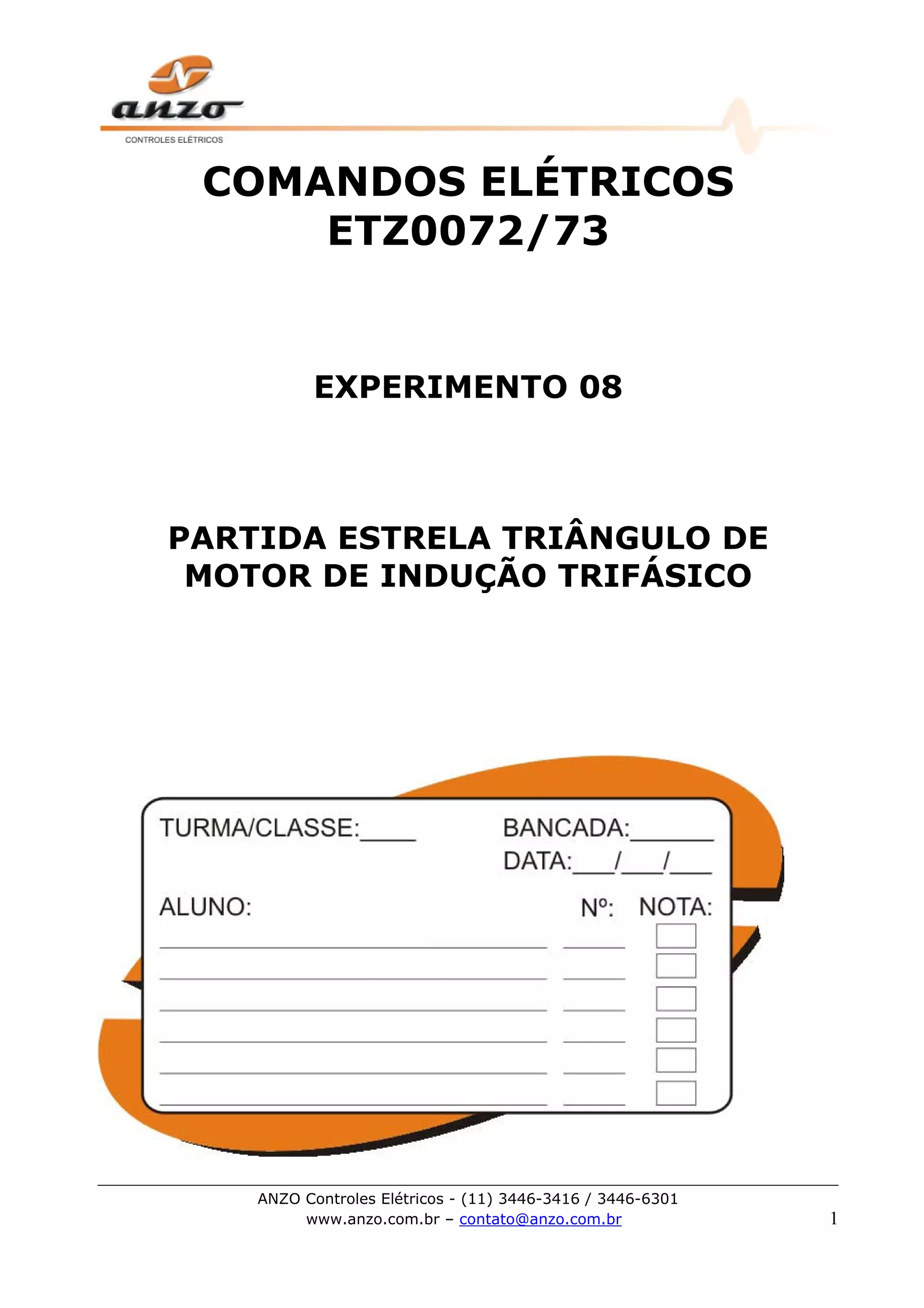

COMANDOS ELÉTRICOS
ETZ0072/73
EXPERIMENTO 08
PARTIDA ESTRELA TRIÂNGULO DE
MOTOR DE INDUÇÃO TRIFÁSICO

PARTIDA ESTRELA TRIÂNGULO
O experimento trata-se de acionarmos o motor de indução aplicando
diretamente a tensão da rede trifásica (220V) através do acionamento do
contator K1 com K3, configurando o motor em ligação estrela e em seguida
com acionamento de K2, passando a ligação automaticamente para triângulo,
girando em corrente nominal. O sistema é muito utilizado para aliviar a
partida do motor e evitar picos de demanda de potência
Siga os procedimentos passo a passo, conforme o esquema principal e
de comando abaixo:
OBS.: O EXPERIMENTO A SEGUIR POSSUI RISCO DE CHOQUE
ELÉTRICO E DEVE SER ORIENTADO E ACOMPANHADO POR PROFISSIONAL
CAPACITADO.
Esquema de comando (cabo de 2mm)

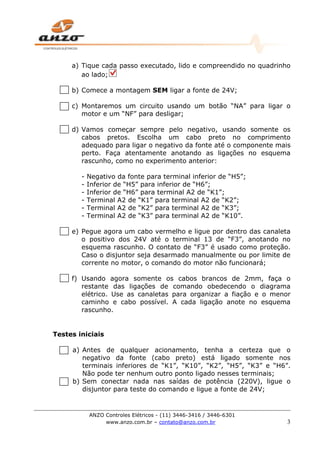

a) Tique cada passo executado, lido e compreendido no quadrinho
ao lado;
b) Comece a montagem SEM ligar a fonte de 24V;
c) Montaremos um circuito usando um botão “NA” para ligar o
motor e um “NF” para desligar;
d) Vamos começar sempre pelo negativo, usando somente os
cabos pretos. Escolha um cabo preto no comprimento
adequado para ligar o negativo da fonte até o componente mais
perto. Faça atentamente anotando as ligações no esquema
rascunho, como no experimento anterior:
- Negativo da fonte para terminal inferior de “H5”;
- Inferior de “H5” para inferior de “H6”;
- Inferior de “H6” para terminal A2 de “K1”;
- Terminal A2 de “K1” para terminal A2 de “K2”;
- Terminal A2 de “K2” para terminal A2 de “K3”;
- Terminal A2 de “K3” para terminal A2 de “K10”.
e) Pegue agora um cabo vermelho e ligue por dentro das canaleta
o positivo dos 24V até o terminal 13 de “F3”, anotando no
esquema rascunho. O contato de “F3” é usado como proteção.
Caso o disjuntor seja desarmado manualmente ou por limite de
corrente no motor, o comando do motor não funcionará;
f) Usando agora somente os cabos brancos de 2mm, faça o
restante das ligações de comando obedecendo o diagrama
elétrico. Use as canaletas para organizar a fiação e o menor
caminho e cabo possível. A cada ligação anote no esquema
rascunho.
Testes iniciais
a) Antes de qualquer acionamento, tenha a certeza que o
negativo da fonte (cabo preto) está ligado somente nos
terminais inferiores de “K1”, “K10”, “K2”, “H5”, “K3” e “H6”.
Não pode ter nenhum outro ponto ligado nesses terminais;
b) Sem conectar nada nas saídas de potência (220V), ligue o
disjuntor para teste do comando e ligue a fonte de 24V;

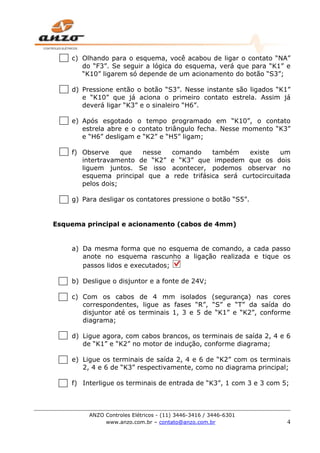

c) Olhando para o esquema, você acabou de ligar o contato “NA”
do “F3”. Se seguir a lógica do esquema, verá que para “K1” e
“K10” ligarem só depende de um acionamento do botão “S3”;
d) Pressione então o botão “S3”. Nesse instante são ligados “K1”
e “K10” que já aciona o primeiro contato estrela. Assim já
deverá ligar “K3” e o sinaleiro “H6”.
e) Após esgotado o tempo programado em “K10”, o contato
estrela abre e o contato triângulo fecha. Nesse momento “K3”
e “H6” desligam e “K2” e “H5” ligam;
f) Observe que nesse comando também existe um
intertravamento de “K2” e “K3” que impedem que os dois
liguem juntos. Se isso acontecer, podemos observar no
esquema principal que a rede trifásica será curtocircuitada
pelos dois;
g) Para desligar os contatores pressione o botão “S5”.
Esquema principal e acionamento (cabos de 4mm)
a) Da mesma forma que no esquema de comando, a cada passo
anote no esquema rascunho a ligação realizada e tique os
passos lidos e executados;
b) Desligue o disjuntor e a fonte de 24V;
c) Com os cabos de 4 mm isolados (segurança) nas cores
correspondentes, ligue as fases “R”, “S” e “T” da saída do
disjuntor até os terminais 1, 3 e 5 de “K1” e “K2”, conforme
diagrama;
d) Ligue agora, com cabos brancos, os terminais de saída 2, 4 e 6
de “K1” e “K2” no motor de indução, conforme diagrama;
e) Ligue os terminais de saída 2, 4 e 6 de “K2” com os terminais
2, 4 e 6 de “K3” respectivamente, como no diagrama principal;
f) Interligue os terminais de entrada de “K3”, 1 com 3 e 3 com 5;

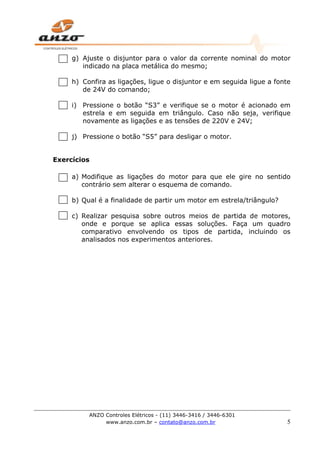

g) Ajuste o disjuntor para o valor da corrente nominal do motor
indicado na placa metálica do mesmo;
h) Confira as ligações, ligue o disjuntor e em seguida ligue a fonte
de 24V do comando;
i) Pressione o botão “S3” e verifique se o motor é acionado em
estrela e em seguida em triângulo. Caso não seja, verifique
novamente as ligações e as tensões de 220V e 24V;
j) Pressione o botão “S5” para desligar o motor.
Exercícios
a) Modifique as ligações do motor para que ele gire no sentido
contrário sem alterar o esquema de comando.
b) Qual é a finalidade de partir um motor em estrela/triângulo?
c) Realizar pesquisa sobre outros meios de partida de motores,
onde e porque se aplica essas soluções. Faça um quadro
comparativo envolvendo os tipos de partida, incluindo os
analisados nos experimentos anteriores.
