Catalogo Anzo Controles Elétricos

pág 2
ÍNDICE
AUTOMAÇÃO
ELETRÔNICA
ELETROTÉCNICA
ELETROPNEUMÁTICO
KIT CLP - AUZ0069 pág 03
pág 05
pág 04
pág 10
pág 14
pág 08
pág 12
pág 15
pág 05
pág 07
pág 11
pág 14
pág 09
pág 13
pág 16
pág 17
pág 06
pág 07
pág 11
pág 15
pág 10
pág 13
pág 16
pág 23
ELETRÔNICA INDUSTRIAL - EIZ0001
KIT CONTROLADOR DE TEMPERATURA - AUZ0181/AUZ0182
MEDIDORES DE TENSÃO E CORRENTE AC TRIFÁSICOS - ETZ0057

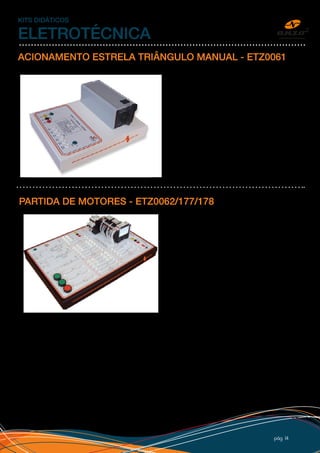

ACIONAMENTO ESTRELA TRIÂNGULO MANUAL - ETZ0061
COMANDOS ELÉTRICOS - ETZ0072/73

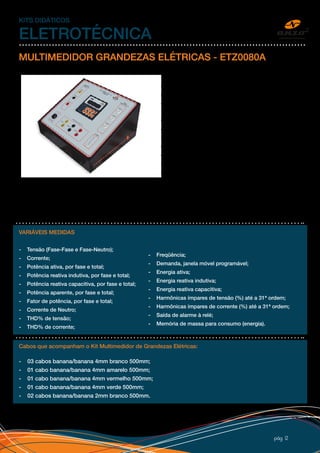

MULTIMEDIDOR GRANDEZAS ELÉTRICAS - ETZ0080A

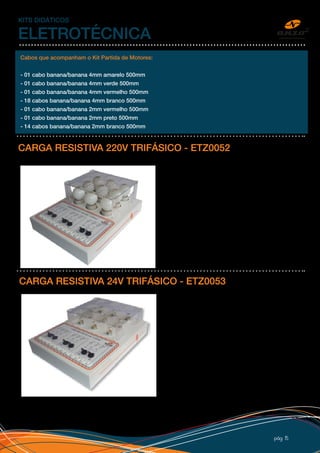

CARGA RESISTIVA 24V TRIFÁSICO - ETZ0053
KIT MICROCONTROLADOR - ELZ0068
CAIXA DE ALIMENTAÇÃO – ETZ0050
MEDIDORES DE TENSÃO E CORRENTE DC - ETZ0058
PARTIDA DE MOTORES - ETZ0062 /177/178

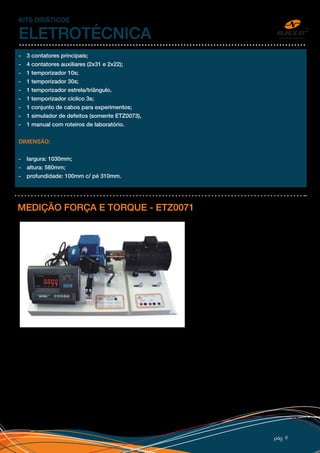

MEDIÇÃO FORÇA E TORQUE - ETZ0071

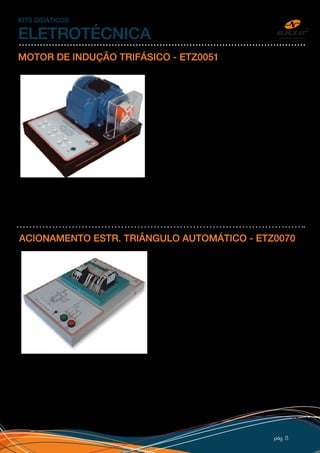

MOTOR DE INDUÇÃO TRIFÁSICO - ETZ0051

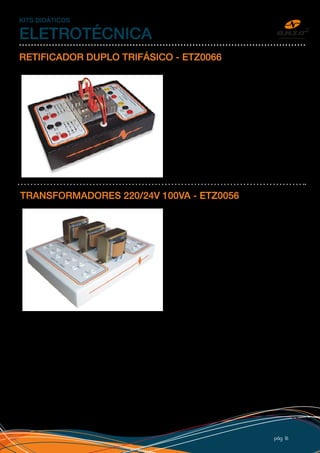

RETIFICADOR DUPLO TRIFÁSICO - ETZ0066

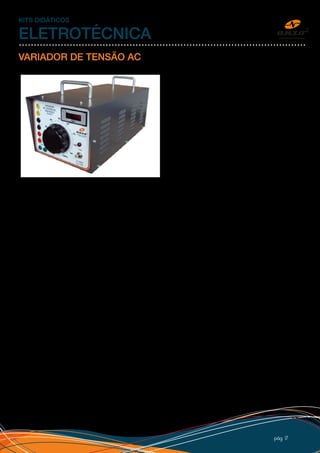

VARIADOR DE TENSÃO AC
KIT ROLETA ELETRÔNICA - ELZ0100
CARGA CAPACITIVA TRIFÁSICA - ETZ0055
INVERSOR DE FREQUÊNCIA – ETZ0060
CARGA INDUTIVA TRIFÁSICA DUPLA - ETZ0054
ACIONAMENTO ESTR. TRIÂNGULO AUTOMÁTICO - ETZ0070
TRANSFORMADORES 220/24V 100VA - ETZ0056

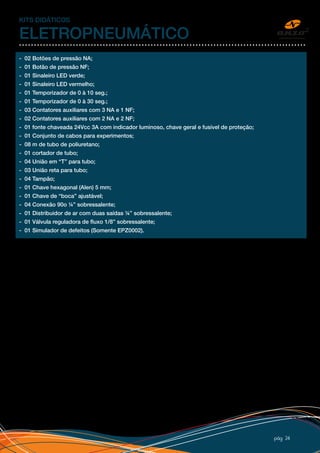

KIT ELETROPNEUMÁTICO - EPZ0001 E EPZ0002

pág 3
KITS DIDÁTICOS
AUTOMAÇÃO

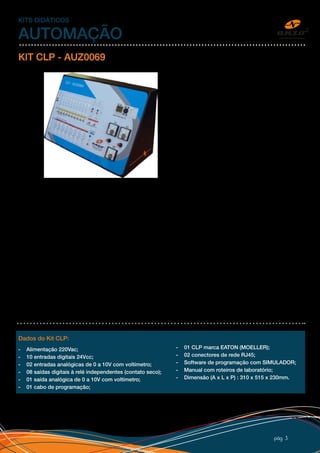

KIT CLP - AUZ0069
O Kit CLP - Controlador Lógico Programável
explora todas as funções de entradas e
saídas digitais, analógicas e programação
de IHM, de maneira simples e didática. CLP
para melhor entendimento do aluno. Possui
adesivo de alta qualidade personalizado
com o logo do cliente.
ENTRADAS DIGITAIS: As entradas digitais
podem ser acionadas por chave/pulso com
sinal positivo (PNP) ou por acionamento
externo, através de bornes bananas de
2mm.
ENTRADAS ANALÓGICAS: As
entradas analógicas são acionadas
por potenciômetros com indicação por
voltímetro e também estão disponíveis para entrada externa por bornes.
SAÍDAS DIGITAIS: Independentemente se a saída do kit CLP é à transistor ou à relé, o kit possui saídas à relé
com indicação à led. As saídas estão disponíveis por bornes com contato seco, podendo ser ligadas cargas
em qualquer tensão, respeitando a capacidade do contato.
SAÍDA ANALÓGICA: O kit CLP possui uma saída analógica com indicação por voltímetro e bornes para
acionamento externo.
COMUNICAÇÃO PC: No compartimento no painel traseiro do Kit CLP, está disponível o cabo de comunicação
para ser conectado no PC para programação e monitoramento. A comunicação é via serial RS232 com conector
DB9 e pode ser convertido para USB por conversor padrão, não incluso. O software de programação EASY-
SOFT traz incorporado um configurador OPC Server, no qual permite a interligação do sistema de automação
a um PC, utilizando qualquer software SCADA do mercado compatível com o padrão OPC. Dessa forma o
usuário terá a sua disposição telas de alarmes, set-points, visualização, operação, relatórios de produção e
histogramas em software Supervisório. O software EASY-SOFT é fornecido junto com o Kit CLP.
COMUNICAÇÃO REDE: No painel traseiro do Kit CLP, possui dois conectores de rede RJ45 com entrada e
saída para rede mestre e escravo entre kits.
Dados do Kit CLP:
- Alimentação 220Vac;
- 10 entradas digitais 24Vcc;
- 02 entradas analógicas de 0 a 10V com voltímetro;
- 08 saídas digitais à relé independentes (contato seco);
- 01 saída analógica de 0 a 10V com voltímetro;
- 01 cabo de programação;
- 01 CLP marca EATON (MOELLER);
- 02 conectores de rede RJ45;
- Software de programação com SIMULADOR;
- Manual com roteiros de laboratório;
- Dimensão (A x L x P) : 310 x 515 x 230mm.

pág 4
KITS DIDÁTICOS
AUTOMAÇÃO

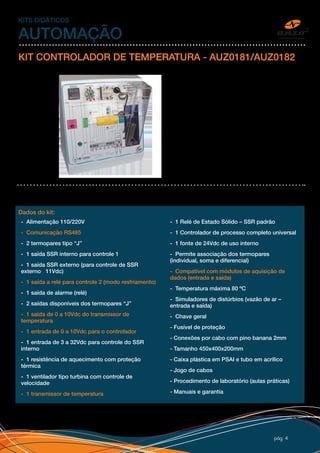

KIT CONTROLADOR DE TEMPERATURA - AUZ0181/AUZ0182
Kit desenvolvido para estudo de controle de
processo na área de automação e controle,
elétrica e eletrônica. Com o diagrama elétrico
impresso e os principais componentes
aparentes, o kit se torna o mais didático e
flexível do mercado.
Através de um controlador de processo
universal, a temperatura é controlada pelo
acionamento de resistência por SSR e com
simulação de distúrbios.
O kit dispõe de todos os recursos das
entradas e saídas do controlador via bornes
e compatíveis com outros kits Anzo e outros
equipamentos com sinais padrões de
mercado.
AUZ0181 – Itens em branco
AUZ0182 – Todos os itens
Dados do kit:
- Alimentação 110/220V
- Comunicação RS485
- 2 termopares tipo “J”
- 1 saída SSR interno para controle 1
- 1 saída SSR externo (para controle de SSR
externo 11Vdc)
- 1 saída a relé para controle 2 (modo resfriamento)
- 1 saída de alarme (relé)
- 2 saídas disponíveis dos termopares “J”
- 1 saída de 0 a 10Vdc do transmissor de
temperatura
- 1 entrada de 0 a 10Vdc para o controlador
- 1 entrada de 3 a 32Vdc para controle do SSR
interno
- 1 resistência de aquecimento com proteção
térmica
- 1 ventilador tipo turbina com controle de
velocidade
- 1 transmissor de temperatura
- 1 Relé de Estado Sólido – SSR padrão
- 1 Controlador de processo completo universal
- 1 fonte de 24Vdc de uso interno
- Permite associação dos termopares
(individual, soma e diferencial)
- Compatível com módulos de aquisição de
dados (entrada e saída)
- Temperatura máxima 80 ºC
- Simuladores de distúrbios (vazão de ar –
entrada e saída)
- Chave geral
- Fusível de proteção
- Conexões por cabo com pino banana 2mm
- Tamanho 450x400x200mm
- Caixa plástica em PSAI e tubo em acrílico
- Jogo de cabos
- Procedimento de laboratório (aulas práticas)
- Manuais e garantia

pág 5
KITS DIDÁTICOS
ELETRÔNICA

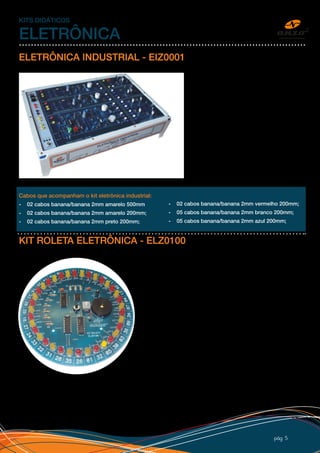

ELETRÔNICA INDUSTRIAL - EIZ0001
O KIT Eletrônica Industrial é composto por:
- 3 circuitos osciladores: UJT, PUT, TCA785.
- 3 circuitos de saída:
- SCR’s em meia onda com lâmpada 24V;
- SCR’s antiparalela com lâmpada 24V;
- SCR’s onda completa com lâmpada 24V.
Possui fonte interna de 12Vcc e 12+12 Vca,
proteção eletrônica, fusíveis contra curto,
alimentação 220V, placa com desenho
dos componentes, adesivo personalizado,
cabos de conexão e procedimento de
laboratório.
Cabos que acompanham o kit eletrônica industrial:
- 02 cabos banana/banana 2mm amarelo 500mm
- 02 cabos banana/banana 2mm amarelo 200mm;
- 02 cabos banana/banana 2mm preto 200mm;
- 02 cabos banana/banana 2mm vermelho 200mm;
- 05 cabos banana/banana 2mm branco 200mm;
- 05 cabos banana/banana 2mm azul 200mm;
KIT ROLETA ELETRÔNICA - ELZ0100
Kitdesenvolvidoparaestudobásicodeeletrônicaemontagem
em placa de circuito impresso. Especialmente para alunos
e hobbistas na área de eletrônica que queiram aprender e
montar um projeto eletrônico. O kit acompanha todo material
para montagem, esquema eletrônico, manual de montagem,
vídeo aula e descrição de funcionamento do circuito para
iniciantes em eletrônica. O kit também pode ser utilizado
por instituições de ensino nos cursos técnicos, tecnólogos
e engenharia de eletrônica, explorando a eletrônica digital e
montagem de placas. O CD que acompanha o kit, além das
instruções de montagem e aula explicando o funcionamento
detalhado do circuito, também ensina como fazer solda de
PCI (placa de circuito impresso) e detalhes dos componentes
utilizados. A roleta eletrônica se torna um brinquedo, que após
ligado e pressionado o botão de partida, os leds piscam em
sequência simulando o funcionamento de uma roleta de cassino com som, parando em um número aleatório.
O kit é especialmente para fins didáticos
Para instituições de ensino temos custo diferenciado devido quantidade.
Solicite sua amostra

pág 6
KITS DIDÁTICOS
ELETRÔNICA

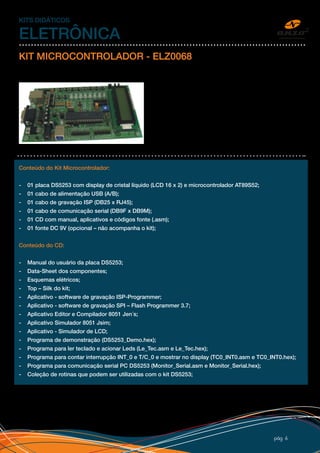

KIT MICROCONTROLADOR - ELZ0068
O kit microcontrolador ELZ 0068 foi projetado para
possibilitar que estudantes, hobbistas e engenheiros,
tenham uma ferramenta de desenvolvimento baseada
na arquitetura dos microcontroladores da família 8051. O
kit microcontrolador ELZ 0068 permite ao desenvolvedor
explorar toda a potencialidade do microcontrolador, pois
vem equipado com jumpers de configuração e conectores
que disponibilizam os sinais de todas as portas incluindo os
sinais de controle, ALE e PSEN.
Conteúdo do Kit Microcontrolador:
- 01 placa DS5253 com display de cristal líquido (LCD 16 x 2) e microcontrolador AT89S52;
- 01 cabo de alimentação USB (A/B);
- 01 cabo de gravação ISP (DB25 x RJ45);
- 01 cabo de comunicação serial (DB9F x DB9M);
- 01 CD com manual, aplicativos e códigos fonte (.asm);
- 01 fonte DC 9V (opcional – não acompanha o kit);
Conteúdo do CD:
- Manual do usuário da placa DS5253;
- Data-Sheet dos componentes;
- Esquemas elétricos;
- Top – Silk do kit;
- Aplicativo - software de gravação ISP-Programmer;
- Aplicativo - software de gravação SPI – Flash Programmer 3.7;
- Aplicativo Editor e Compilador 8051 Jen´s;
- Aplicativo Simulador 8051 Jsim;
- Aplicativo - Simulador de LCD;
- Programa de demonstração (DS5253_Demo.hex);
- Programa para ler teclado e acionar Leds (Le_Tec.asm e Le_Tec.hex);
- Programa para contar interrupção INT_0 e T/C_0 e mostrar no display (TC0_INT0.asm e TC0_INT0.hex);
- Programa para comunicação serial PC DS5253 (Monitor_Serial.asm e Monitor_Serial.hex);
- Coleção de rotinas que podem ser utilizadas com o kit DS5253;

pág 7
KITS DIDÁTICOS
ELETROTÉCNICA

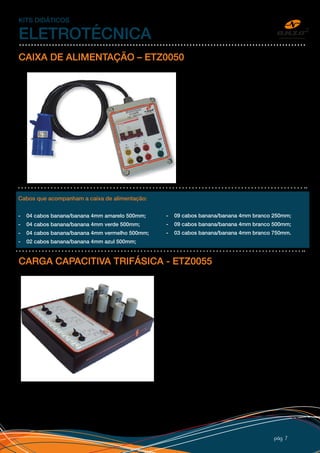

CAIXA DE ALIMENTAÇÃO – ETZ0050
CARGA CAPACITIVA TRIFÁSICA - ETZ0055
A caixa de alimentação, adéqua a sua rede
elétrica aos kits educacionais Anzo com plugue
e bornes de padrão de mercado. Alimentada
por plug trifásico 220V, possui disjuntor de
proteção, tomada monofásica padrão novo,
saídas com bornes de segurança de 4mm
(tipo banana), cabos para conexão e adesivo
personalizado com logo do cliente.
Cabos que acompanham a caixa de alimentação:
- 04 cabos banana/banana 4mm amarelo 500mm;
- 04 cabos banana/banana 4mm verde 500mm;
- 04 cabos banana/banana 4mm vermelho 500mm;
- 02 cabos banana/banana 4mm azul 500mm;
Conjunto de três capacitores de 5μF e três de 10μF
acionados por chaves em três circuitos independentes
para simulação de carga capacitivas em circuitos de
associação monofásicos e trifásicos, esquema de
ligação, bornes de segurança de 4mm tipo banana,
adesivo personalizado e caixa 32x25cm em PSAI com pé
de borracha. A carga capacitiva é utilizada nos estudos
de RLC e correção de fator de potência.
Acompanha procedimento para laboratório.
- 03 cabos banana/banana 4mm branco 750mm.

pág 8
KITS DIDÁTICOS
ELETROTÉCNICA

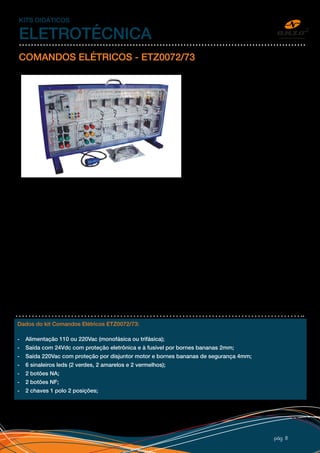

COMANDOS ELÉTRICOS - ETZ0072/73
Com o Kit Comandos Elétricos ETZ-0072
e 73 podemos montar vários circuitos
de comandos, do mais simples ao mais
complexo, como: Partida de motores estrela/
triângulo, direta e com reversão; semáforo
carro X carro, carro X pedestre; sequencial
e muitos outros...
Toda a conexão de comando é feita em
tensão 24Vdc e com bornes e cabos de
pinos banana de 2mm, o circuito principal
é em 220Vac com pinos e bornes bananas
de segurança (isolados) de 4mm, sem
risco para o aluno. Possui também fonte
chaveada de 24V com proteção na entrada
e saída para o circuito de comando e disjuntor motor para o principal de 220V e simulador de defeitos.
NapartefrontaldoKitComandosElétricosETZ-0072e73,podemosobservarorganizadoresdefiotransparentes
(canaletas abertas), levando o aluno mais próximo da realidade em montagens de painéis. CHEGA DAQUELE
EMARANHADO DE FIOS NAS AULAS DE LABORATÓRIO. Não requer nenhum tipo de ferramenta, toda conexão
é feita por cabos prontos em bornes banana, tornando os experimentos rápidos.
Toda a simbologia dos componentes estão impressos no painel transparente, possibilitando a visualização de
todos os componentes e ligações internas.
Na parte traseira, temos um porta documento/cabos e todo conjunto pode ser transportado de uma só vez
pela alça superior, como se fosse uma maleta.
No modelo ETZ0073, temos um SIMULADOR DE DEFEITOS em um compartimento trancado por chave,
possibilitando a simulação de 21 defeitos predeterminados pelo professor.
Dados do kit Comandos Elétricos ETZ0072/73:
- Alimentação 110 ou 220Vac (monofásica ou trifásica);
- Saída com 24Vdc com proteção eletrônica e à fusível por bornes bananas 2mm;
- Saída 220Vac com proteção por disjuntor motor e bornes bananas de segurança 4mm;
- 6 sinaleiros leds (2 verdes, 2 amarelos e 2 vermelhos);
- 2 botões NA;
- 2 botões NF;
- 2 chaves 1 polo 2 posições;

pág 9
- 3 contatores principais;
- 4 contatores auxiliares (2x31 e 2x22);
- 1 temporizador 10s;
- 1 temporizador 30s;
- 1 temporizador estrela/triângulo.
- 1 temporizador cíclico 3s;
- 1 conjunto de cabos para experimentos;
- 1 simulador de defeitos (somente ETZ0073),
- 1 manual com roteiros de laboratório.
DIMENSÃO:
- largura: 1030mm;
- altura: 580mm;
- profundidade: 100mm c/ pé 310mm.
KITS DIDÁTICOS
ELETROTÉCNICA
MEDIÇÃO FORÇA E TORQUE - ETZ0071
O kit foi desenvolvido para estudos de
força e torque exercidos pelo acionamento
de um motor de indução trifásica. Para
simular a carga no motor de indução (em
sistema basculante), colocamos um motor
de corrente contínua energizado. Além do
uso do motor CC como carga, ele também
é estudado em seu acionamento e como
gerador. O kit requer o uso de variador de
tensão e retificadores, para uso no motor
CC.
O motor de indução trifásica é suspenso
por mancais e atua em uma balança digital
(célula de carga e indicador digital). O sistema pode ser acoplado a um motor de corrente contínua com
proteção de policarbonato, adesivo personalizado com logo do cliente e em base MDF com pé de borracha.
O kit acompanha manuais, procedimentos de laboratório e conjunto de cabos com pinos banana de 4mm
isolados (Segurança).

pág 10
KITS DIDÁTICOS
ELETROTÉCNICA
CARGA INDUTIVA TRIFÁSICA DUPLA - ETZ0054
MEDIDORES DE TENSÃO E CORRENTE AC TRIFÁSICOS -
ETZ0057
Conjunto de três indutores duplos de 200mH
e até 2A cada, em circuitos independentes,
esquema de ligação, bornes de segurança,
adesivo personalizado com logo do cliente
e caixa 32x25cm em PSAI (plásticas) com
pé de borracha. Acompanha manuais e
procedimentos para laboratório. A carga
indutiva é utilizada nos estudos de RLC e
correção de fator de potência.
Instrumentos de medição analógicos para tensão até
250Vac e corrente até 6A ac independentes, para ligação
em circuitos monofásicos ou trifásicos. Esquema de
ligação impresso, bornes de segurança (isolados),
adesivo personalizado com logo do cliente e caixa
inclinada em PSAI (Poliestireno Alto Impacto) com pé de
borracha.

pág 11
KITS DIDÁTICOS
ELETROTÉCNICA

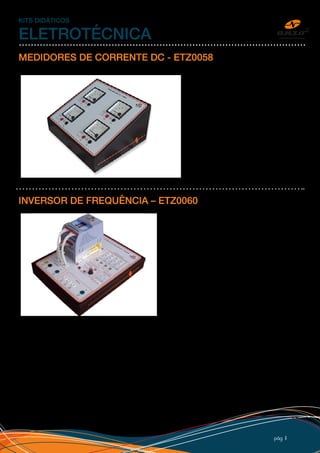

MEDIDORES DE CORRENTE DC - ETZ0058
Instrumentos de medição analógicos para
tensão até 250Vdc e corrente até 3Adc.
Esquema de ligação impresso, bornes de
segurança, adesivo personalizado com
logo do cliente e caixa inclinada em PSAI
(Poliestireno Alto Impacto) com pé de
borracha. Medidores usados normalmente
junto com Kit de Força e Torque para
medição do motor CC.
INVERSOR DE FREQUÊNCIA – ETZ0060
Kit Inversor de Freqüência para potência até 0,5 CV
(maiores potências, sob consulta) com acesso às
entradas digitais e analógicas, saída de alarme com
contatoreversíveleparaummotortrifásico.Asentradas
digitais e analógicas são simuladas diretamente no
kit com opção externa, podendo ser conectada com
outros kits didáticos como: Comandos elétricos, CLP,
partida de motores, microcontroladores, etc.
A alimentação do Kit Inversor de Frequência pode ser
monofásica ou trifásica (sob consulta). O Kit possui
bornes de segurança (isolados), adesivo personalizado
em PVC e montado em caixa em PSAI (Plástico).

pág 12
KITS DIDÁTICOS
ELETROTÉCNICA
MULTIMEDIDOR GRANDEZAS ELÉTRICAS - ETZ0080A
Desenvolvido para realizar medições de grandezas
elétricas monitoradas, através de um display LCD e
remotamente através de porta de comunicação RS-
485.
O Multimedidor de Grandezas Elétricas é montado
em uma caixa de PSAI (Poliestireno de Alto Impacto).
Possui acesso as entradas de tensão e corrente através
de bornes de segurança tipo banana 4mm, chave liga/
desliga, saída de alarme, fusíveis de proteção, adesivo
personalizado com representações esquemáticas
dos dispositivos instalados, conjunto de cabos de
segurança (pontas isoladas) e procedimento para
laboratório.
Acompanha software de gerenciamento TRANSCOM para parametrização do equipamento via
microcomputador (medidas em tempo real).
VARIÁVEIS MEDIDAS
- Tensão (Fase-Fase e Fase-Neutro);
- Corrente;
- Potência ativa, por fase e total;
- Potência reativa indutiva, por fase e total;
- Potência reativa capacitiva, por fase e total;
- Potência aparente, por fase e total;
- Fator de potência, por fase e total;
- Corrente de Neutro;
- THD% de tensão;
- THD% de corrente;
Cabos que acompanham o Kit Multimedidor de Grandezas Elétricas:
- 01 cabo banana/banana 4mm amarelo 500mm;
- 01 cabo banana/banana 4mm vermelho 500mm;
- 01 cabo banana/banana 4mm verde 500mm;
- 02 cabos banana/banana 2mm branco 500mm.
- Freqüência;
- Demanda, janela móvel programável;
- Energia ativa;
- Energia reativa indutiva;
- Energia reativa capacitiva;
- Harmônicas ímpares de tensão (%) até a 31ª ordem;
- Harmônicas ímpares de corrente (%) até a 31ª ordem;
- Saída de alarme à relé;
- Memória de massa para consumo (energia).

pág 13
KITS DIDÁTICOS
ELETROTÉCNICA
MOTOR DE INDUÇÃO TRIFÁSICO - ETZ0051
Motor WEG 0,33CV (0,25kW) trifásico, podendo ser
alimentado em 220V ou 380V. O kit é utilizado junto com
o de partida de motores, comandos elétricos e inversor
de frequência, possui disco e proteção para o eixo. Na
plataforma de ligações, estão disponíveis os 6 fios do
motor e terra através dos bornes de segurança. Possui
adesivo personalizado com o diagrama de ligações para
partida estrela ou triângulo.
O kit é montado em uma caixa na dimensão de 32x25cm
de PSAI reforçado e com pé de borracha.
Acompanha procedimento para laboratório
ACIONAMENTO ESTR. TRIÂNGULO AUTOMÁTICO - ETZ0070
Kit desenvolvido para estudo de partida automática estrela/
triângulo para motor de indução. O kit já vem montado e
o aluno liga somente a alimentação de entrada e os fios
do motor. Possui botões de partida e parada e ajuste do
tempo de comutação entre estrela e triângulo. Entrada
trifásica 220V, saída para os 6 fios do motor, esquema
principal e de comando impresso na etiqueta, bornes de
segurança, adesivo personalizado com logo do cliente e
caixa 50x32cm em PSAI com pé de borracha.

pág 14
KITS DIDÁTICOS
ELETROTÉCNICA
ACIONAMENTO ESTRELA TRIÂNGULO MANUAL - ETZ0061
Chave para acionamento manual de motor em
ligação estrela/triângulo. Com entrada trifásica,
saída para os 6 fios, esquema de ligação impresso,
bornes de segurança, adesivo personalizado com
logo do cliente e caixa 25x32cm em PSAI com pé
de borracha.
PARTIDA DE MOTORES - ETZ0062/177/178
Kit Partida de Motores (estrela triangulo automática,
direta e partida com reversão), até 2CV com
componentes WEG, com entrada trifásica de 220V,
esquema principal e de comando dos três circuitos
impresso no kit, bornes de segurança, adesivo
personalizado e caixa 50x32cm em PSAI com pé de
borracha. O aluno monta a partida com os cabos,
seguindo o diagrama impresso no adesivo e o roteiro
de experimentos. O circuito principal é alimentado
por 220Vac e usa bornes e cabos de 4mm isolados
(de segurança). O circuito de comando é alimentado
por 24Vdc e usa bornes e cabos de 2mm. O modelo
ETZ0062 requer fonte de 24Vdc externa, já o modelo ETZ0178 possui fonte interna.
O kit também pode ser montado para trabalhar somente com 220V ou 380V, modelo ETZ0177. Nesse caso
todos os bornes e cabos serão em 4mm isolados. No caso de trabalhar com 380V, o kit requer o fio de
NEUTRO para que o comando seja em 220V e um motor 380/440V.
Todos os kits acompanham procedimentos para laboratório.

pág 15
KITS DIDÁTICOS
ELETROTÉCNICA
Conjunto de nove lâmpadas incandescentes de 40W
cada, acionamento por chaves em três circuitos
independentes para simulação de carga resistiva
em circuitos monofásicos e trifásicos, proteção
de policarbonato, esquema de ligação, bornes de
segurança, adesivo personalizado e caixa 32x25cm
em PSAI com pé de borracha.
Cabos que acompanham o Kit Partida de Motores:
- 01 cabo banana/banana 4mm amarelo 500mm
- 01 cabo banana/banana 4mm verde 500mm
- 01 cabo banana/banana 4mm vermelho 500mm
- 18 cabos banana/banana 4mm branco 500mm
- 01 cabo banana/banana 2mm vermelho 500mm
- 01 cabo banana/banana 2mm preto 500mm
- 14 cabos banana/banana 2mm branco 500mm
Conjunto de nove lâmpadas incandescentes de 10W
cada, acionamento por chaves em três circuitos
independentes para simulação de carga resistiva em
circuitos monofásicos e trifásicos em tensão de 24V,
proteção de policarbonato, esquema de ligação,
bornes de segurança, adesivo personalizado e caixa
32x25cm em PSAI com pé de borracha.

pág 16
KITS DIDÁTICOS
ELETROTÉCNICA
RETIFICADOR DUPLO TRIFÁSICO - ETZ0066
Conjunto com dois retificadores trifásicos em
ponte, independentes e com dissipador de calor.
Ligações isoladas, esquema de ligação impresso,
bornes de segurança, adesivo personalizado com
logo do cliente e caixa 25x17cm em PSAI com pé
de borracha. O kit é normalmente utilizado para
acionamento do motor CC do kit Força e Torque.
TRANSFORMADORES 220/24V 100VA - ETZ0056
Conjunto de três transformadores independentes
com entrada em 220V e saída 24V, esquema
de ligação, bornes de segurança, adesivo
personalizado e caixa 50x32cm em PSAI (Plástico)
com pé de borracha.

pág 17
KITS DIDÁTICOS
ELETROTÉCNICA

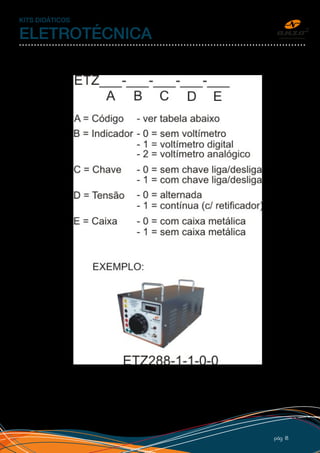

VARIADOR DE TENSÃO AC
A Anzo fornece variadores de tensão de vários
modelos e potências. Possui bornes tipo “banana”
de segurança (isolados) em várias cores, fusíveis
de proteção e adesivos personalizados com o logo
do cliente. O equipamento pode, opcionalmente,
ter voltímetro, chave liga/desliga, saída retificada
(tensão contínua) e cabos de saída com pinos tipo
“banana” de segurança (isolados).
Para fazer uma cotação, monte o código do variador desejado conforme exemplo abaixo e nos envie pelo
“FALE CONOSCO” em nosso site, email ou telefone.

pág 18
KITS DIDÁTICOS
ELETROTÉCNICA

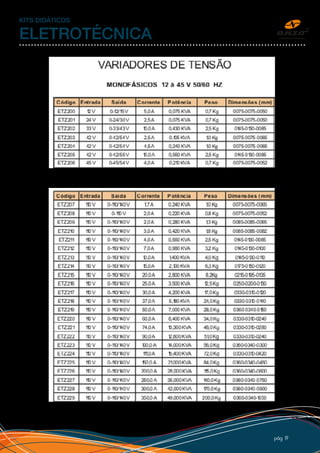

pág 19
KITS DIDÁTICOS
ELETROTÉCNICA

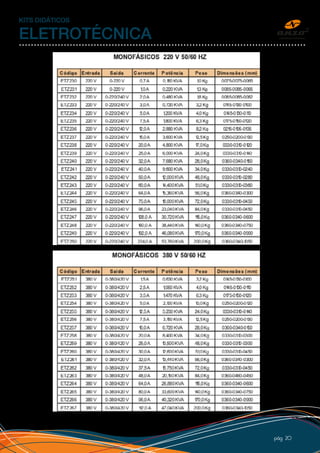

pág 20
KITS DIDÁTICOS
ELETROTÉCNICA

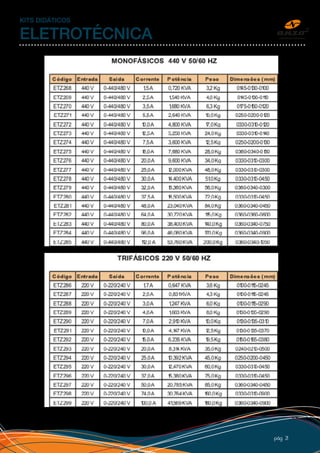

pág 21
KITS DIDÁTICOS
ELETROTÉCNICA

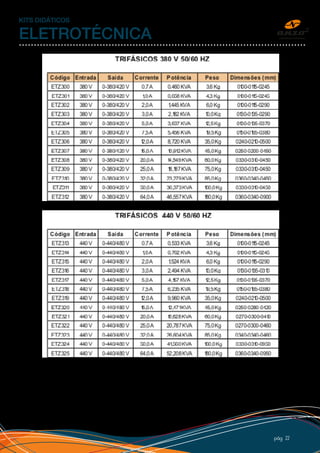

pág 22
KITS DIDÁTICOS
ELETROTÉCNICA

pág 23
KITS DIDÁTICOS
ELETROPNEUMÁTICO
KIT ELETROPNEUMÁTICO - EPZ0001/02
Conjunto compacto com componentes
pneumáticos e elétricos para estudo de
eletropneumática de fácil transporte e com
possibilidade de montagem de inúmeros
experimentos. Montado em estrutura
metálica com pintura eletrostática à pó,
frontal transparente em plástico PETG e
fundo plástico em PSAI com compartimento/
gaveta para acondicionamento de peças,
chaves, cabos e tubos. A alimentação do kit
é de 110/220V. Todas as conexões são de
engate rápido, permitindo uma aula dinâmica.
A tensão de trabalho é de 24Vcc e fonte com
proteção eletrônica, visando a segurança do aluno. No painel do kit, podemos observar toda a simbologia
dos componentes impressa em chapa transparente, tornando-o extremamente didático, visualizando as
ligações internas dos componentes elétricos, facilitando a assimilação do aluno. O kit acompanha manual de
funcionamento e aula prática com vários experimentos, conjunto de cabos com pinos banana 2mm, tubo de
poliuretano, chaves e peças sobressalentes.
A diferença entre o Kit EPZ0001 e EPZ0002 é que o EPZ0002 possui compressor silencioso, reservatório de
ar e SIMULADOR DE DEFEITOS internos. Dentro do compartimento traseiro doEPZ0002, existe uma pequena
porta de acesso às chaves que permitem simular 10 defeitos predeterminados pelo professor.
Os modelos acompanham manual e vários roteiros prontos para laboratório, separados já com capa para
dados dos alunos, turma, bancada, etc.
O Kit EPZ0001/EPZ0002 é composto de:
- 01 Unidade de preparação de ar (filtro, reguladora de pressão e lubrificador);
- 01 Pressostato ajustável de 0 à 16 bar com conexão rápida;
- 01 Válvula direcional simples solenóide 5/2 vias com conexão rápida;
- 01 Válvula direcional duplo solenóide 5/2 vias com conexão rápida;
- 01 Cilindro dupla ação 25x50 mm com ajuste de amortecimento e conexão rápida;
- 01 Cilindro dupla ação 25x100 mm com ajuste de amortecimento e conexão rápida;
- 04 Válvulas reguladoras de fluxo;
- 04 Sensores magnéticos com saída à relé com dois contatos reversíveis cada;
- 01 Compressor silencioso interno para 4 bar (Somente EPZ0002);
- 01 Reservatório/acumulador de ar 1 litro (Somente EPZ0002).
- 01 Chave liga/desliga;

pág 24
- 02 Botões de pressão NA;
- 01 Botão de pressão NF;
- 01 Sinaleiro LED verde;
- 01 Sinaleiro LED vermelho;
- 01 Temporizador de 0 à 10 seg.;
- 01 Temporizador de 0 à 30 seg.;
- 03 Contatores auxiliares com 3 NA e 1 NF;
- 02 Contatores auxiliares com 2 NA e 2 NF;
- 01 fonte chaveada 24Vcc 3A com indicador luminoso, chave geral e fusível de proteção;
- 01 Conjunto de cabos para experimentos;
- 08 m de tubo de poliuretano;
- 01 cortador de tubo;
- 04 União em “T” para tubo;
- 03 União reta para tubo;
- 04 Tampão;
- 01 Chave hexagonal (Alen) 5 mm;
- 01 Chave de “boca” ajustável;
- 04 Conexão 90o ¼” sobressalente;
- 01 Distribuidor de ar com duas saídas ¼” sobressalente;
- 01 Válvula reguladora de fluxo 1/8” sobressalente;
- 01 Simulador de defeitos (Somente EPZ0002).
KITS DIDÁTICOS
ELETROPNEUMÁTICO

www.anzo.com.br
|11| 3446-3416 / 3446-6301
contato@anzo.com.br

Catalogo Anzo Controles Elétricos

Mais conteúdo relacionado

Mais procurados

Semelhante a Catalogo Anzo Controles Elétricos

Mais de Edson Lopes

Último

Catalogo Anzo Controles Elétricos
