O documento descreve diferentes tipos de botões de comando, incluindo suas características e usos. Detalha botões de impulsão, comutação, emergência e seus símbolos. Também apresenta elementos de saída de sinais como indicadores luminosos e sonoros.

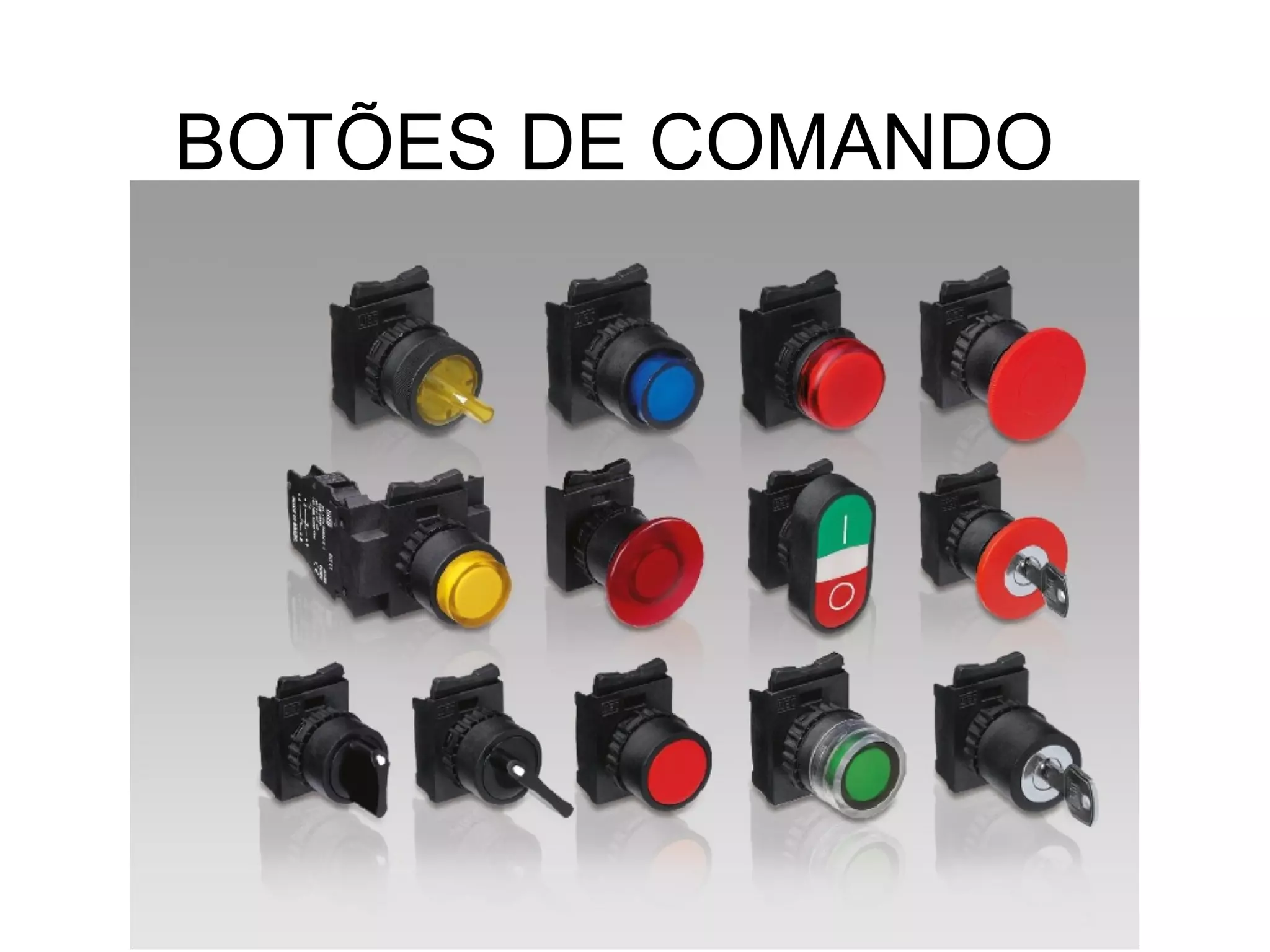

1. BOTÕES DE COMANDO

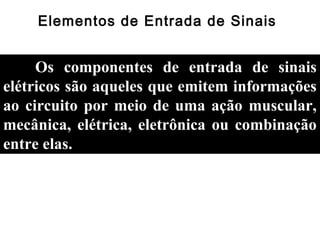

2. Elementos de Entrada de Sinais
Os componentes de entrada de sinais
elétricos são aqueles que emitem informações
ao circuito por meio de uma ação muscular,
mecânica, elétrica, eletrônica ou combinação
entre elas.

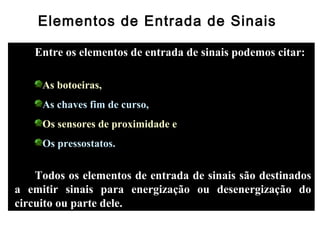

3. Elementos de Entrada de Sinais
Entre os elementos de entrada de sinais podemos citar:
As botoeiras,
As chaves fim de curso,
Os sensores de proximidade e
Os pressostatos.
Todos os elementos de entrada de sinais são destinados
a emitir sinais para energização ou desenergização do
circuito ou parte dele.

4. BOTÕES DE COMANDO

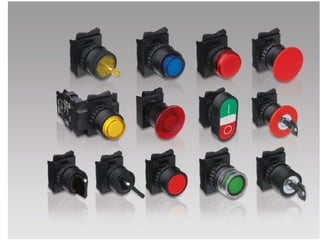

Os botões de comando
são chaves elétricas acionadas
manualmente que
apresentam, geralmente, um
contato aberto e outro
fechado.
De acordo com o tipo de sinal
a ser enviado ao comando
elétrico, as botoeiras são
caracterizadas como
PULSADORAS ou
COMUTADORAS.

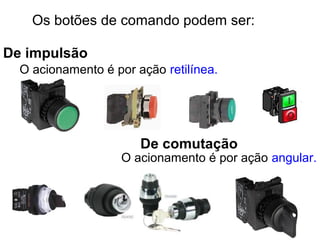

5. Os botões de comando podem ser:
De impulsão
De comutação
O acionamento é por ação retilínea.
O acionamento é por ação angular.

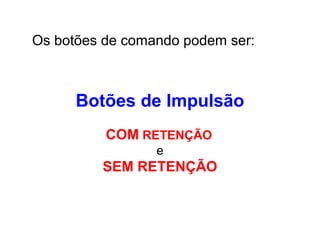

6. Os botões de comando podem ser:
Botões de Impulsão
COM RETENÇÃO
e
SEM RETENÇÃO

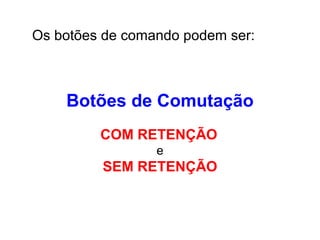

7. Os botões de comando podem ser:
Botões de Comutação
COM RETENÇÃO
e
SEM RETENÇÃO

8. PARTES PRINCIPAIS DOS BOTÕES
ELEMENTO FRONTAL DE COMANDO
NORMALMENTE Ø 22MM E Ø 30 MM

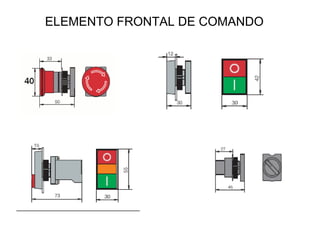

9. ELEMENTO FRONTAL DE COMANDO

10. ELEMENTO FRONTAL DE COMANDO

11. PARTES PRINCIPAIS DOS BOTÕES

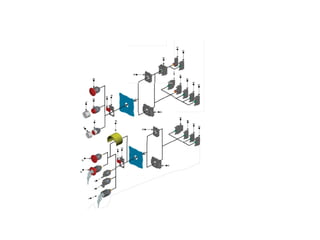

BLOCO DE CONTATO

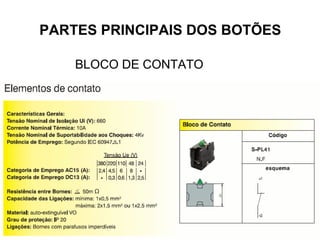

12. PARTES PRINCIPAIS DOS BOTÕES
BLOCO DE CONTATO

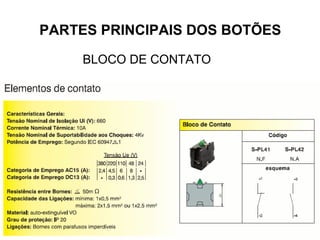

13. BLOCO DE CONTATO
PARTES PRINCIPAIS DOS BOTÕES

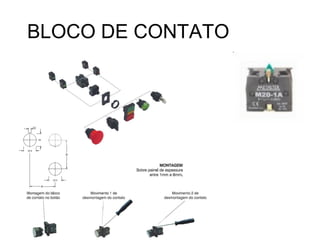

14. BLOCO DE CONTATO

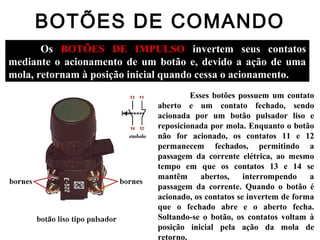

15. BOTÕES DE COMANDO
Os BOTÕES DE IMPULSO invertem seus contatos
mediante o acionamento de um botão e, devido a ação de uma
mola, retornam à posição inicial quando cessa o acionamento.
Esses botões possuem um contato
aberto e um contato fechado, sendo
acionada por um botão pulsador liso e
reposicionada por mola. Enquanto o botão
não for acionado, os contatos 11 e 12
permanecem fechados, permitindo a
passagem da corrente elétrica, ao mesmo
tempo em que os contatos 13 e 14 se
mantêm abertos, interrompendo a
passagem da corrente. Quando o botão é
acionado, os contatos se invertem de forma
que o fechado abre e o aberto fecha.
Soltando-se o botão, os contatos voltam à
posição inicial pela ação da mola de
retorno.

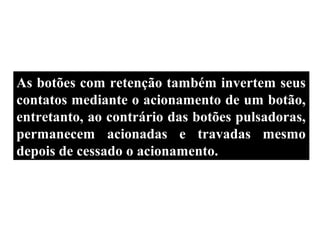

16. Botoeiras com Trava
As botões com retenção também invertem seus
contatos mediante o acionamento de um botão,
entretanto, ao contrário das botões pulsadoras,
permanecem acionadas e travadas mesmo
depois de cessado o acionamento.

17. Botão Giratório com Trava
Estes botões são acionados por um KNOB giratório com ou sem
uma trava (retenção) que mantém os contatos na última posição acionada.
Características Construtivas
Estes botões apresenta um
contato fechado nos bornes 11 e 12 e
um aberto 13 e 14. Quando o botão é
acionado, o contato fechado 11/12
abre e o contato 13/14 fecha e se
mantêm travados na posição, mesmo
depois de cessado o acionamento.
Para que os contatos retornem à
posição inicial é necessário acionar
novamente o botão, agora no sentido
contrário ao primeiro acionamento.

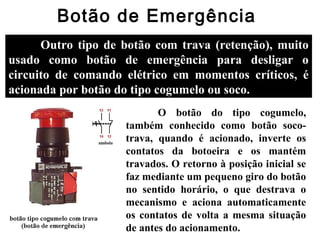

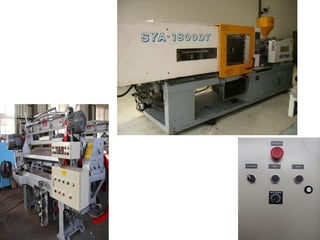

18. Botão de Emergência
Outro tipo de botão com trava (retenção), muito
usado como botão de emergência para desligar o
circuito de comando elétrico em momentos críticos, é
acionada por botão do tipo cogumelo ou soco.
O botão do tipo cogumelo,
também conhecido como botão soco-
trava, quando é acionado, inverte os
contatos da botoeira e os mantém
travados. O retorno à posição inicial se
faz mediante um pequeno giro do botão
no sentido horário, o que destrava o
mecanismo e aciona automaticamente
os contatos de volta a mesma situação
de antes do acionamento.

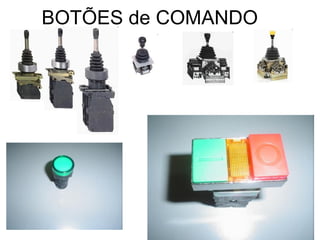

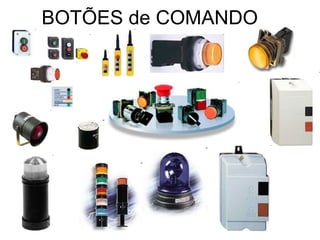

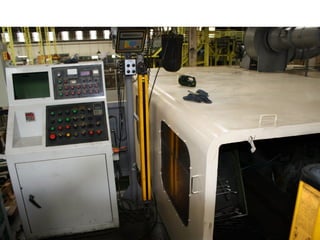

19. BOTÕES de COMANDO

20. BOTÕES de COMANDO

22. BOTÕES de COMANDO

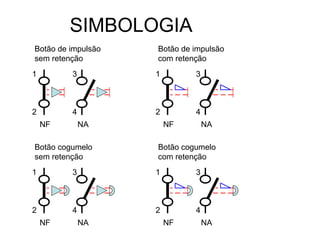

25. SIMBOLOGIA
Botão de impulsão
sem retenção
1
2
NF
3
4
NA
Botão de impulsão
com retenção
1
2
NF
3
4
NA
Botão cogumelo
sem retenção
Botão cogumelo
com retenção
1
2
NF
3
4
NA
1
2
NF
3
4
NA

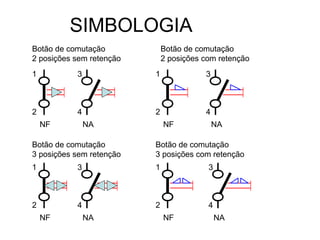

26. SIMBOLOGIA
Botão de comutação
2 posições sem retenção
Botão de comutação
2 posições com retenção
1
2
NF
3
4
NA
1
2
NF
3
4
NA
Botão de comutação
3 posições sem retenção
Botão de comutação
3 posições com retenção
1
2
NF NA
3
4
1
2
NF
3
4
NA

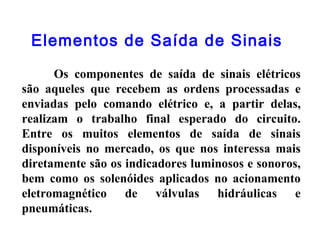

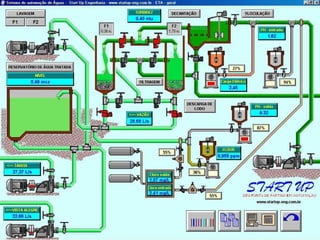

27. Elementos de Saída de Sinais
Os componentes de saída de sinais elétricos
são aqueles que recebem as ordens processadas e
enviadas pelo comando elétrico e, a partir delas,
realizam o trabalho final esperado do circuito.
Entre os muitos elementos de saída de sinais
disponíveis no mercado, os que nos interessa mais
diretamente são os indicadores luminosos e sonoros,
bem como os solenóides aplicados no acionamento
eletromagnético de válvulas hidráulicas e
pneumáticas.

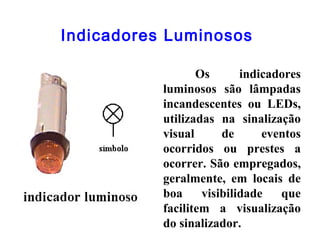

28. Indicadores Luminosos
Os indicadores
luminosos são lâmpadas
incandescentes ou LEDs,
utilizadas na sinalização
visual de eventos
ocorridos ou prestes a
ocorrer. São empregados,
geralmente, em locais de
boa visibilidade que
facilitem a visualização
do sinalizador.

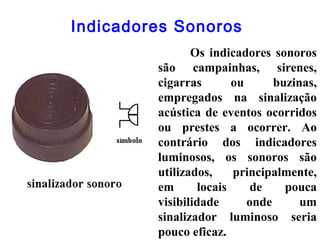

29. Indicadores Sonoros
Os indicadores sonoros
são campainhas, sirenes,
cigarras ou buzinas,
empregados na sinalização
acústica de eventos ocorridos
ou prestes a ocorrer. Ao
contrário dos indicadores
luminosos, os sonoros são
utilizados, principalmente,
em locais de pouca
visibilidade onde um
sinalizador luminoso seria
pouco eficaz.

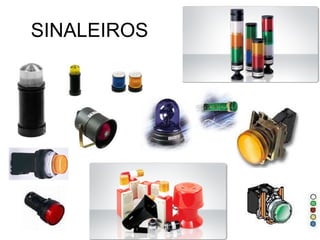

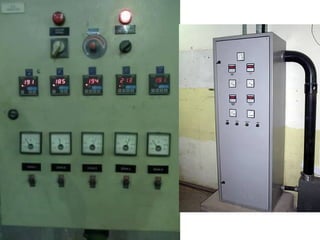

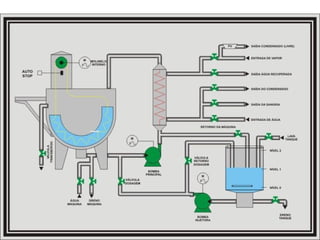

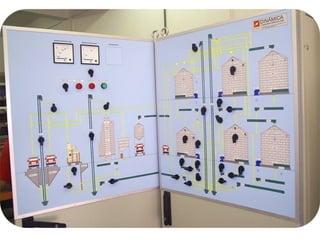

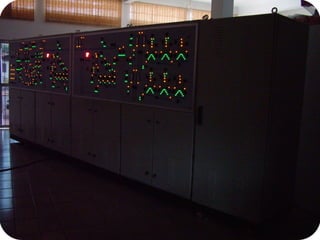

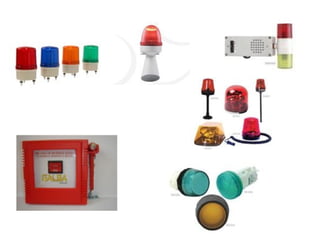

30. SINALEIROS

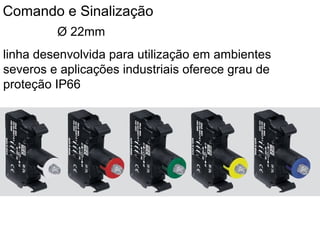

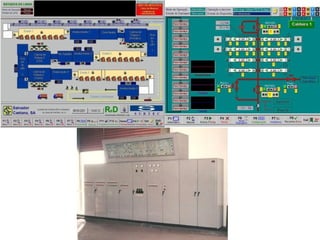

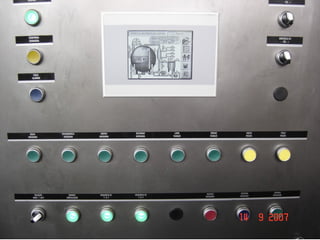

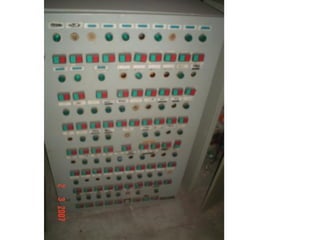

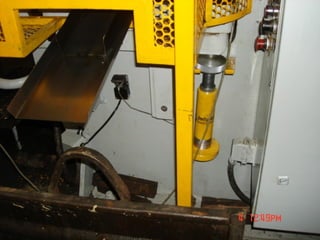

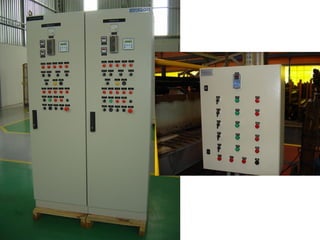

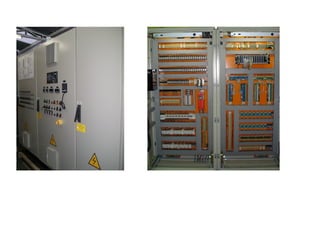

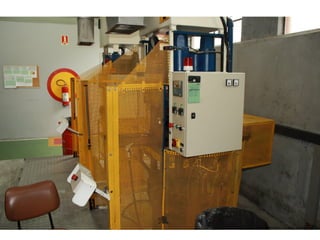

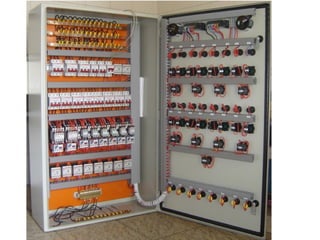

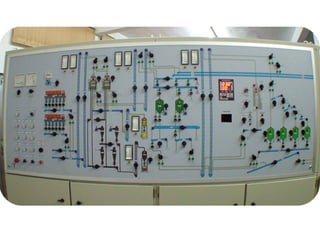

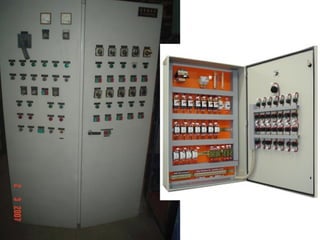

31. Comando e Sinalização
Ø 22mm
linha desenvolvida para utilização em ambientes
severos e aplicações industriais oferece grau de
proteção IP66

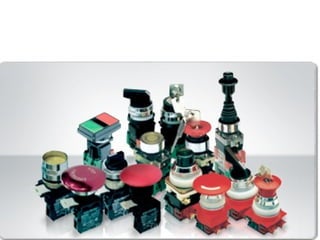

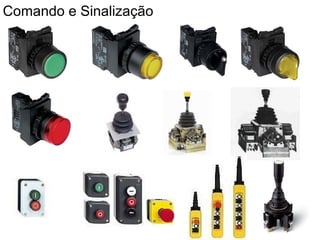

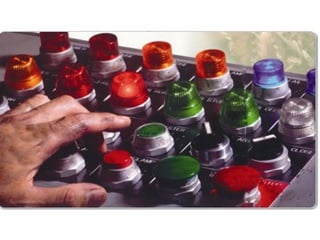

32. Comando e Sinalização

33. Comando e Sinalização

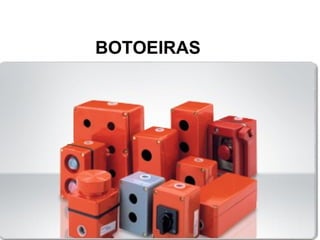

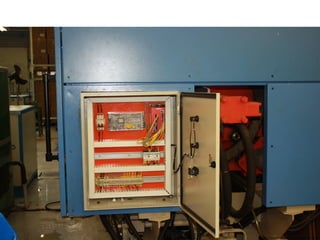

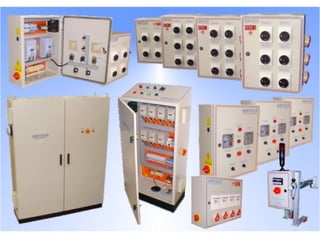

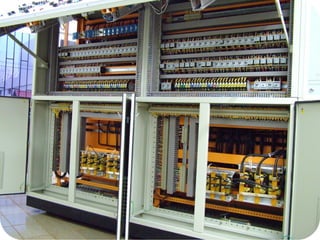

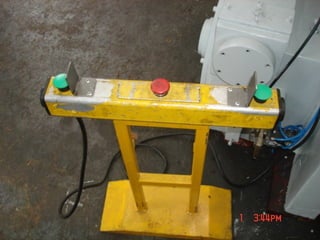

36. BOTOEIRAS
