BIMnet - Apresentação 08 Termosul

B I M n e t
17 NOVEMBRO 2010
Organização
BIMnet
Networking BIM e Normalização de Projecto
17 Novembro 2010
LISBOA
UTILIZAÇÃO BIM EM INSTALAÇÕES ESPECIAIS
ENG. RICARDO SOARES, TERMOSUL

B I M n e t
17 NOVEMBRO 2010

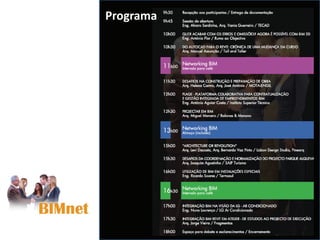

Programa

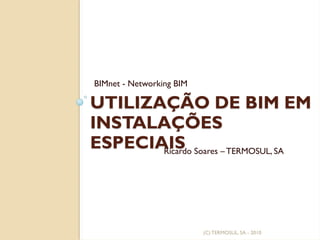

UTILIZAÇÃO DE BIM EM
INSTALAÇÕES
ESPECIAIS
BIMnet - Networking BIM
(C)TERMOSUL, SA - 2010
Ricardo Soares – TERMOSUL, SA

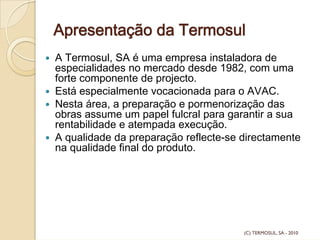

Apresentação da Termosul
A Termosul, SA é uma empresa instaladora de
especialidades no mercado desde 1982, com uma
forte componente de projecto.
Está especialmente vocacionada para o AVAC.
Nesta área, a preparação e pormenorização das
obras assume um papel fulcral para garantir a sua
rentabilidade e atempada execução.
A qualidade da preparação reflecte-se directamente
na qualidade final do produto.
(C) TERMOSUL, SA - 2010

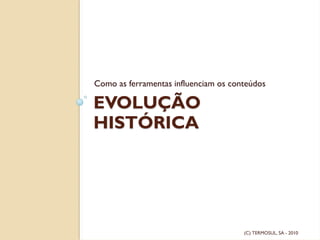

EVOLUÇÃO
HISTÓRICA
Como as ferramentas influenciam os conteúdos

Utilização de Software Autodesk®
A utilização de Software Autodesk® remonta a
1995, com AutoCAD® a ser utilizado em 2D e 3D.

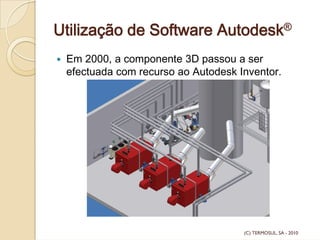

Em 2000, a componente 3D passou a ser
efectuada com recurso ao Autodesk Inventor.

Autodesk® Inventor

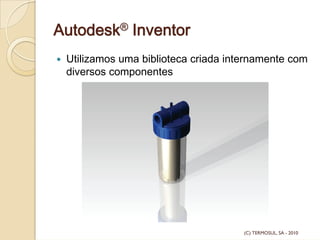

Utilizamos uma biblioteca criada internamente com
diversos componentes

Autodesk® Inventor

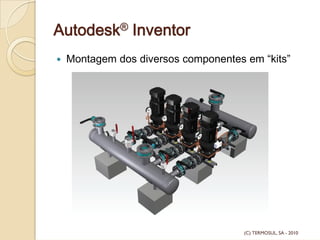

Montagem dos diversos componentes em “kits”

Autodesk® Inventor

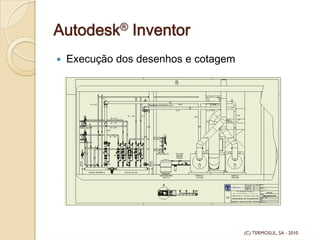

Execução dos desenhos e cotagem

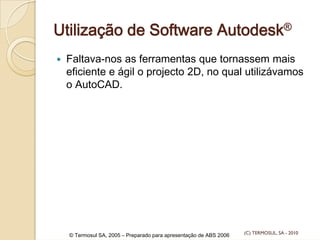

Faltava-nos as ferramentas que tornassem mais
eficiente e ágil o projecto 2D, no qual utilizávamos
o AutoCAD.
© Termosul SA, 2005 – Preparado para apresentação de ABS 2006 (C) TERMOSUL, SA - 2010

Autodesk® Building Systems

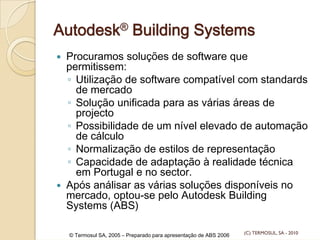

Procuramos soluções de software que
permitissem:
◦ Utilização de software compatível com standards
de mercado
◦ Solução unificada para as várias áreas de
projecto
◦ Possibilidade de um nível elevado de automação
de cálculo
◦ Normalização de estilos de representação
◦ Capacidade de adaptação à realidade técnica
em Portugal e no sector.
Após análisar as várias soluções disponíveis no
mercado, optou-se pelo Autodesk Building
Systems (ABS)
© Termosul SA, 2005 – Preparado para apresentação de ABS 2006 (C) TERMOSUL, SA - 2010

Autodesk® REVIT MEP

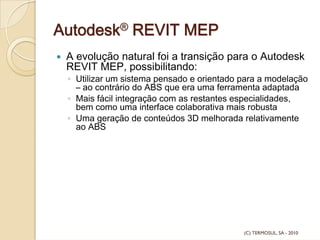

A evolução natural foi a transição para o Autodesk
REVIT MEP, possibilitando:
◦ Utilizar um sistema pensado e orientado para a modelação
– ao contrário do ABS que era uma ferramenta adaptada
◦ Mais fácil integração com as restantes especialidades,
bem como uma interface colaborativa mais robusta
◦ Uma geração de conteúdos 3D melhorada relativamente
ao ABS

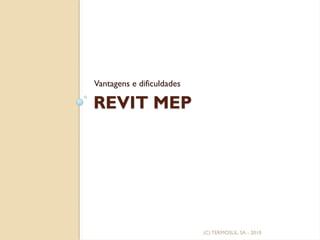

REVIT MEP
Vantagens e dificuldades
(C)TERMOSUL, SA - 2010

Bases de Arquitectura
As instalações desenhadas em REVIT MEP, são
criadas sobre uma base de arquitectura.
O verdadeira potencial do REVIT MEP apenas é
totalmente aproveitado quando as bases forem
efectuadas em REVIT, já que possibilita a
verificação automática de interferências entre a
arquitectura e os elementos das especialidades.
Esta reveste-se como uma das maiores
dificuldades com que nos deparamos actualmente.

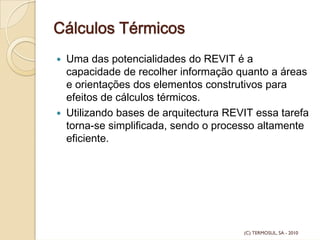

Cálculos Térmicos
Uma das potencialidades do REVIT é a
capacidade de recolher informação quanto a áreas
e orientações dos elementos construtivos para
efeitos de cálculos térmicos.
Utilizando bases de arquitectura REVIT essa tarefa
torna-se simplificada, sendo o processo altamente
eficiente.

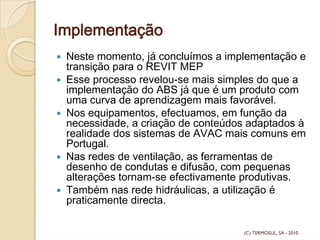

Implementação
Neste momento, já concluímos a implementação e
transição para o REVIT MEP
Esse processo revelou-se mais simples do que a
implementação do ABS já que é um produto com
uma curva de aprendizagem mais favorável.
Nos equipamentos, efectuamos, em função da
necessidade, a criação de conteúdos adaptados à
realidade dos sistemas de AVAC mais comuns em
Portugal.
Nas redes de ventilação, as ferramentas de
desenho de condutas e difusão, com pequenas
alterações tornam-se efectivamente produtivas.
Também nas rede hidráulicas, a utilização é
praticamente directa.

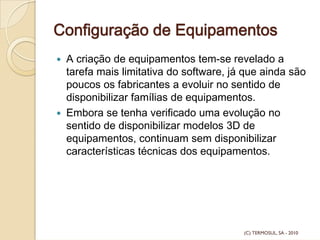

Configuração de Equipamentos
A criação de equipamentos tem-se revelado a
tarefa mais limitativa do software, já que ainda são
poucos os fabricantes a evoluir no sentido de
disponibilizar famílias de equipamentos.
Embora se tenha verificado uma evolução no
sentido de disponibilizar modelos 3D de
equipamentos, continuam sem disponibilizar
características técnicas dos equipamentos.

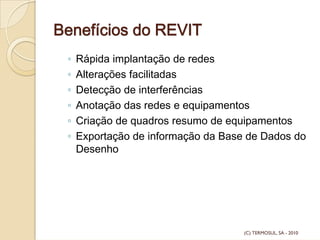

Benefícios do REVIT
◦ Rápida implantação de redes
◦ Alterações facilitadas
◦ Detecção de interferências
◦ Anotação das redes e equipamentos
◦ Criação de quadros resumo de equipamentos
◦ Exportação de informação da Base de Dados do
Desenho

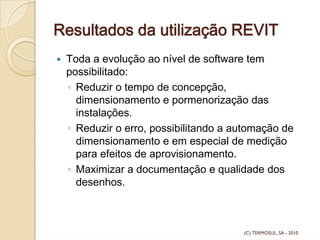

Resultados da utilização REVIT
Toda a evolução ao nível de software tem
possibilitado:
◦ Reduzir o tempo de concepção,
dimensionamento e pormenorização das
instalações.
◦ Reduzir o erro, possibilitando a automação de
dimensionamento e em especial de medição
para efeitos de aprovisionamento.
◦ Maximizar a documentação e qualidade dos
desenhos.

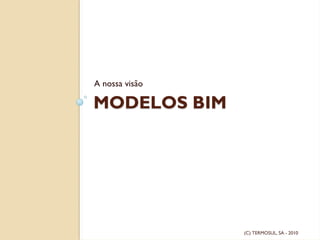

MODELOS BIM
A nossa visão

Utilização de modelos
Ramo de instalações especiais em edifícios e na
indústria

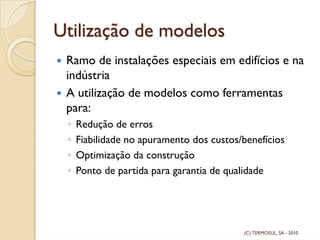

A utilização de modelos como ferramentas
para:
◦ Redução de erros
◦ Fiabilidade no apuramento dos custos/benefícios
◦ Optimização da construção
◦ Ponto de partida para garantia de qualidade

Modelos de instalações
Representação de uma realidade;
Capacidade de integração de várias
especialidades;
Interface com processos de
construção/instalação;
Interface com processos de exploração;
Mais e melhor representação gráfica;
Forma de garantir sustentabilidade;

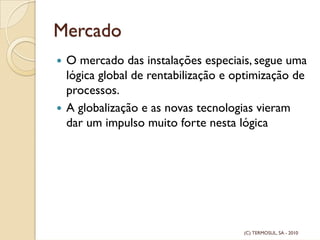

Mercado
O mercado das instalações especiais, segue uma
lógica global de rentabilização e optimização de
processos.
A globalização e as novas tecnologias vieram
dar um impulso muito forte nesta lógica

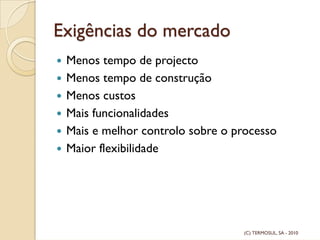

Exigências do mercado
Menos tempo de projecto
Menos tempo de construção
Menos custos
Mais funcionalidades
Mais e melhor controlo sobre o processo
Maior flexibilidade

Factores de competitividade
Actuais:
◦ Preço
◦ Capacidade de resposta
◦ Experiência
A curto prazo:
◦ Integração de tecnologias de ponta
◦ Criação e manutenção de modelos de representação
e gestão
◦ Garantia de controlo de custos e tempos

Modelo como vantagem competitiva

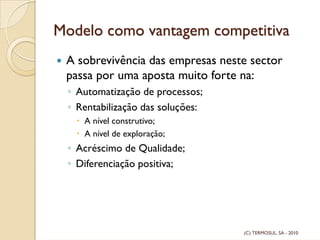

A sobrevivência das empresas neste sector
passa por uma aposta muito forte na:
◦ Automatização de processos;
◦ Rentabilização das soluções:
A nível construtivo;
A nível de exploração;
◦ Acréscimo de Qualidade;
◦ Diferenciação positiva;

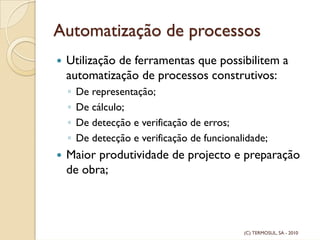

Automatização de processos
Utilização de ferramentas que possibilitem a
automatização de processos construtivos:
◦ De representação;
◦ De cálculo;
◦ De detecção e verificação de erros;
◦ De detecção e verificação de funcionalidade;
Maior produtividade de projecto e preparação
de obra;

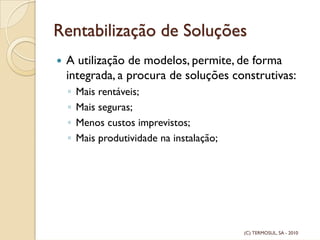

Rentabilização de Soluções
A utilização de modelos, permite, de forma
integrada, a procura de soluções construtivas:
◦ Mais rentáveis;
◦ Mais seguras;
◦ Menos custos imprevistos;
◦ Mais produtividade na instalação;

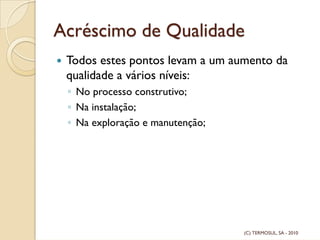

Acréscimo de Qualidade
Todos estes pontos levam a um aumento da
qualidade a vários níveis:
◦ No processo construtivo;
◦ Na instalação;
◦ Na exploração e manutenção;

Diferenciação positiva

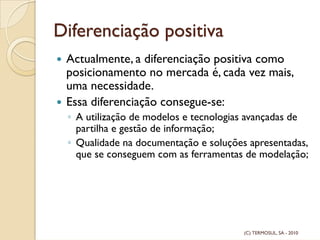

Actualmente, a diferenciação positiva como
posicionamento no mercada é, cada vez mais,
uma necessidade.
Essa diferenciação consegue-se:
◦ A utilização de modelos e tecnologias avançadas de
partilha e gestão de informação;
◦ Qualidade na documentação e soluções apresentadas,
que se conseguem com as ferramentas de modelação;

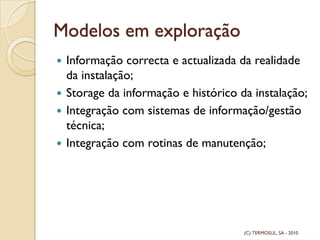

Modelos em exploração
Informação correcta e actualizada da realidade
da instalação;
Storage da informação e histórico da instalação;
Integração com sistemas de informação/gestão
técnica;
Integração com rotinas de manutenção;

Integração com os restantes processos

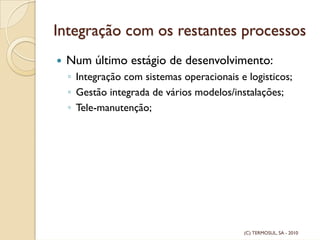

Num último estágio de desenvolvimento:
◦ Integração com sistemas operacionais e logisticos;
◦ Gestão integrada de vários modelos/instalações;
◦ Tele-manutenção;

Conclusão
A modelação de edifícios e instalações é uma
vantagem competitiva na industria, reconhecida
por clientes e parceiros;
Na rentabilização de processos, tão essencial
num mercado tão competitivo como o das
instalações especiais, a modelação é cada vez
mais uma ferramenta essencial.
