O documento discute a evolução da arquitetura para uma abordagem baseada em inteligência coletiva utilizando Building Information Modeling (BIM). Apresenta como o BIM pode facilitar a colaboração entre arquitetos, engenheiros e construtores para melhorar a qualidade, escopo e reduzir custos e prazos. Também discute a importância de padronização de processos e ferramentas BIM para tornar a inteligência coletiva mais eficiente.

1. Organização
BIMnet
Networking BIM e Normalização de Projecto
17 Novembro 2010
LISBOA
ARQUITECTURA OU REVOLUÇÃO
ARQ. BERNARDO VAZ PINTO, LISBONDESIGNSTUDIO
ARQ. LEVI DA COSTA , LISBONDESIGNSTUDIO

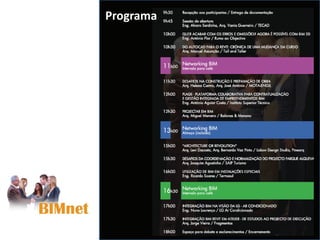

2. Programa

3. Levi Dacosta AO/AIA March II – Harvard | LisbonDesignStudio
Bernardo Vaz Pinto AO/AIA March II – Harvard | LisbonDesignStudio
Paula Pestana | PINEARQ
Nicola Paltrinier i| PINEARQ
ARQUITECTURA OU REVOLUÇÃO

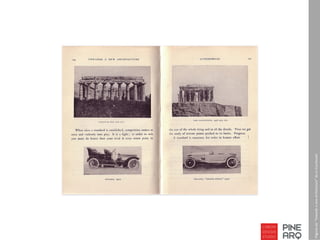

4. Páginas de “Towardsa newarchitecture” de LeCourbusier

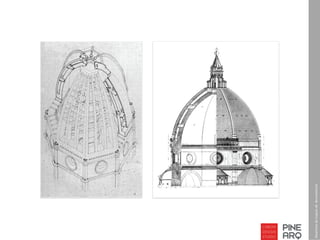

5. Desenhos da Cúpula de Brunneleschi

6. Em cima e canto infeiordireito: Constucçãodo CrystalPalace. Sir Joseph Paxton. Canto inferior esquerdo: Linha de tecelagem

7. Fotografia. Exportação de veículos automóveis

8. Esquerda: Desenho. Pessac‐Bordeaux. Direita: Fotografia. Subúrbios da Cidade do México

9. Exemplos de costumizaçãoem massa. Esquerda.: TrexiDireita.: Fender Stratocaster

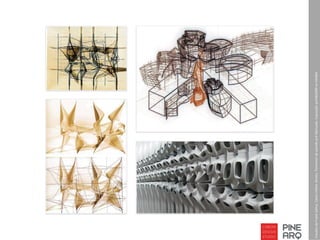

10. Estudos de Frank Gehry. Canto infeiordireito. Pormenor de parede pré‐fabricada. Exposição prefab2009 no MoMA

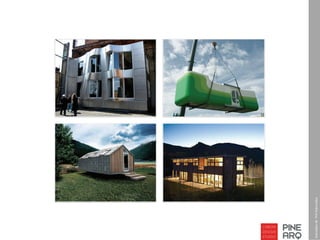

11. Exemplos de Pré‐fabricados

12. A REVOLUÇÃO PODE SER EVITADA

13. BIM – CONSTRUIR IDEIAS USANDO INTELIGÊNCIA COLECTIVA
Levi Dacosta AO/AIA March II – Harvard | LisbonDesignStudio
Bernardo Vaz Pinto AO/AIA March II – Harvard | LisbonDesignStudio
Paula Pestana | PINEARQ
Nicola Paltrinier i| PINEARQ

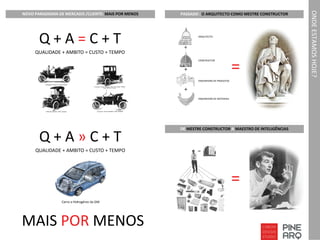

14. PASSADO : O ARQUITECTO COMO MESTRE CONSTRUCTORNOVO PARADIGMA DE MERCADO /CLIENTE: MAIS POR MENOS
DE MESTRE CONSTRUCTOR A MAESTRO DE INTELIGÊNCIAS
Q + A = C + T
QUALIDADE + AMBITO = CUSTO + TEMPO
Q + A » C + T
QUALIDADE + AMBITO = CUSTO + TEMPO
MAIS POR MENOS
Carro a Hidrogénio da GM
=
=
ARQUITECTO
CONSTRUCTOR
ENGENHEIRO DE PRODUTOS
ENGENHEIRO DE MATERIAIS
ONDE ESTAMOS HOJE?

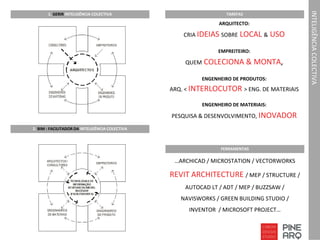

15. INTELIGÊNCIA COLECTIVA
1. GERIR INTELIGÊNCIA COLECTIVA
2. BIM : FACILITADOR DA INTELIGÊNCIA COLECTIVA
TAREFAS
ARQUITECTO:
CRIA IDEIAS SOBRE LOCAL & USO
EMPREITEIRO:
QUEM COLECIONA & MONTA,
ENGENHEIRO DE PRODUTOS:
ARQ. < INTERLOCUTOR > ENG. DE MATERIAIS
ENGENHEIRO DE MATERIAIS:
PESQUISA & DESENVOLVIMENTO, INOVADOR
…ARCHICAD / MICROSTATION / VECTORWORKS
REVIT ARCHITECTURE / MEP / STRUCTURE /
AUTOCAD LT / ADT / MEP / BUZZSAW /
NAVISWORKS / GREEN BUILDING STUDIO /
INVENTOR / MICROSOFT PROJECT…
FERRAMENTAS

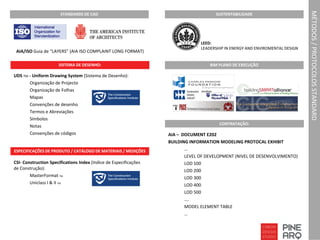

16. MÉTODOS / PROTOCOLOS STANDARD
STANDARDS DE CAD
AIA/ISO Guia de “LAYERS” (AIA ISO COMPLAINT LONG FORMAT)
SISTEMA DE DESENHO:
UDS TM ‐ Uniform Drawing System (Sistema de Desenho):
Organização de Projecto
Organização de Folhas
Mapas
Convenções de desenho
Termos e Abreviações
Símbolos
Notas
Convenções de códigos
SUSTENTABILIDADE
LEED:
LEADERSHIP IN ENERGY AND ENVIROMENTAL DESIGN
ESPECIFICAÇÕES DE PRODUTO / CATÁLOGO DE MATERIAIS / MEDIÇÕES
CSI‐ Construction Specifications Index (Indice de Especificações
de Construção):
MasterFormat TM
Uniclass I & II TM
BIM PLANO DE EXECUÇÃO
CONTRATAÇÃO:
AIA – DOCUMENT E202
BUILDING INFORMATION MODELING PROTOCAL EXHIBIT
…
LEVEL OF DEVELOPMENT (NIVEL DE DESENVOLVIMENTO)
LOD 100
LOD 200
LOD 300
LOD 400
LOD 500
….
MODEL ELEMENT TABLE
…

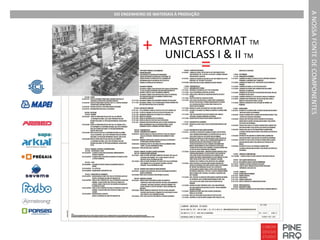

17. MASTERFORMAT TM
UNICLASS I & II TM
DO ENGENHEIRO DE MATERIAIS À PRODUÇÃO
A NOSSA FONTE DE COMPONENTES
+
=

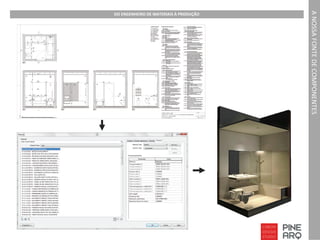

18. DO ENGENHEIRO DE MATERIAIS À PRODUÇÃO
A NOSSA FONTE DE COMPONENTES

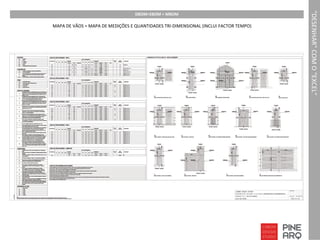

19. "DESENHAR" COM O “EXCEL”
MAPA DE VÃOS = MAPA DE MEDIÇÕES E QUANTIDADES TRI‐DIMENSIONAL (INCLUI FACTOR TEMPO)
DBOM=EBOM + MBOM

20. PROJECTANDO COM “EXCEL”
MAPA DE VÃOS = MAPA DE MEDIÇÕES E QUANTIDADES TRI‐DIMENSIONAL (INCLUI FACTOR TEMPO)
DBOM=EBOM + MBOM

22. SIMULAÇÃO VS.REPRESENTAÇÃO

24. LISBONDESIGNSTUDIO.COM PINEARQ.COM
