Processo BIM para construção com Tekla Structures

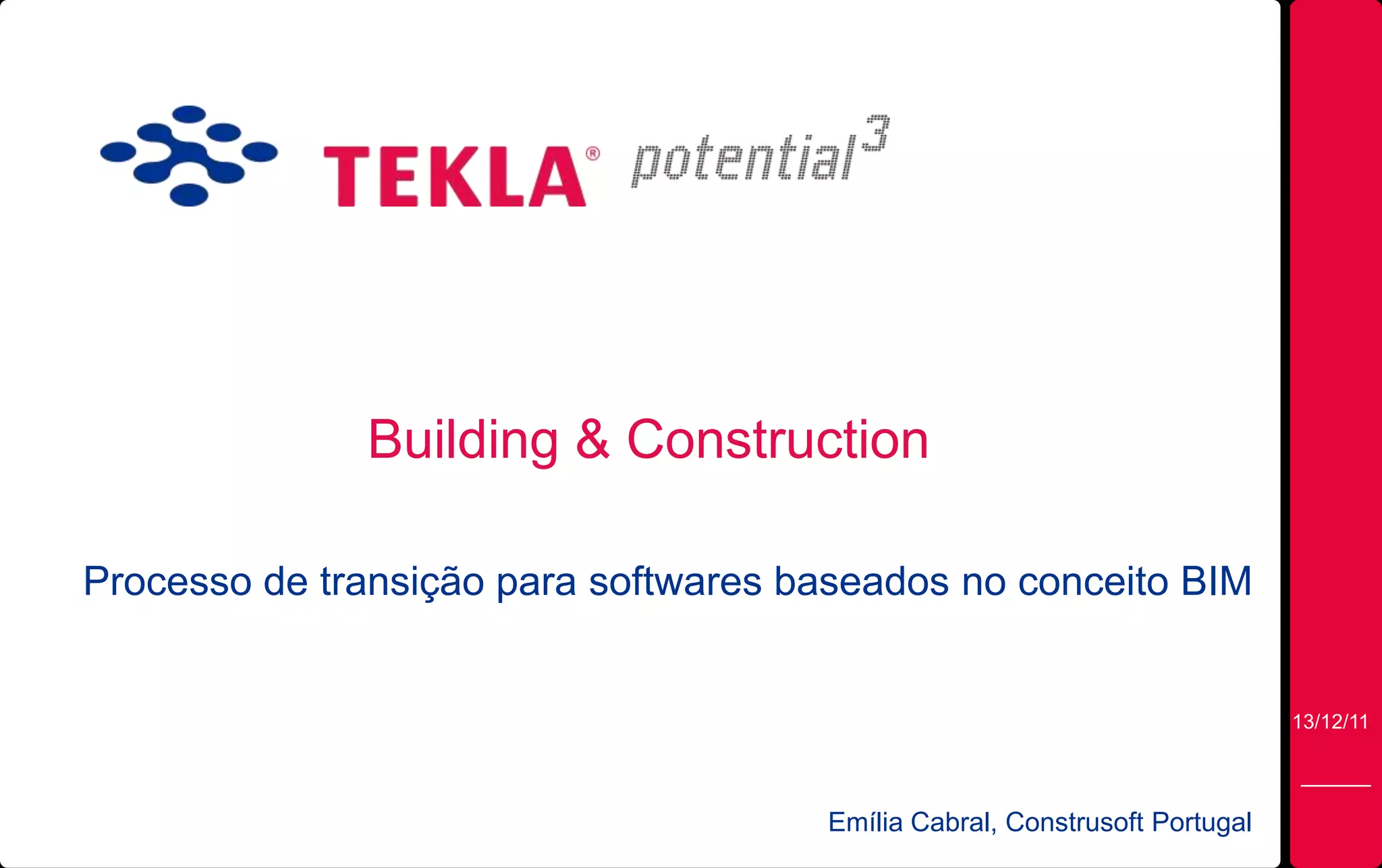

- 1. Building & Construction Processo de transição para softwares baseados no conceito BIM 13/12/11 Emília Cabral, Construsoft Portugal

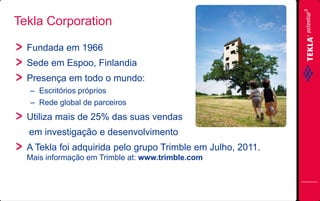

- 2. Tekla Corporation Fundada em 1966 Sede em Espoo, Finlandia Presença em todo o mundo: – Escritórios próprios – Rede global de parceiros Utiliza mais de 25% das suas vendas em investigação e desenvolvimento A Tekla foi adquirida pelo grupo Trimble em Julho, 2011. Mais informação em Trimble at: www.trimble.com

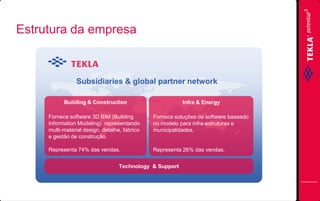

- 3. Estrutura da empresa Subsidiaries & global partner network Building & Construction Infra & Energy Fornece software 3D BIM (Building Information Modeling) representando multi-material design, detalhe, fabrico e gestão de construção. Fornece soluções de software baseado no modelo para infra-estruturas e municipalidades. Representa 74% das vendas. Representa 26% das vendas. Technology & Support

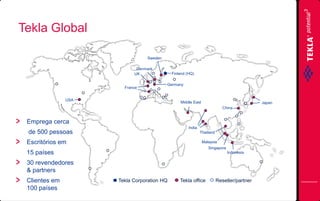

- 4. Tekla Global Sweden Denmark UK France Finland (HQ) Germany USA Middle East Japan China Emprega cerca India de 500 pessoas Thailand Escritórios em Malaysia Singapore 15 países Indonesia 30 revendedores & partners Clientes em 100 países Tekla Corporation HQ Tekla office Reseller/partner
- 5. Rede Global Sweden Finland (HQ) Denmark UK Germany France USA Japan Middle East China India Thailand Malaysia Singapore Parceiro desde 1995 Indonesia 70 empregados (Europa & América Latina) Presença em 14 países Em Portugal desde 2002 Tekla Corporation HQ Tekla Office Reseller/Partner

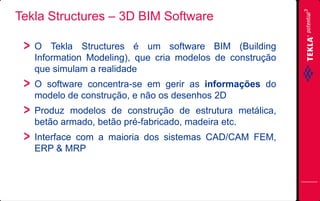

- 6. Tekla Structures – 3D BIM Software O Tekla Structures é um software BIM (Building Information Modeling), que cria modelos de construção que simulam a realidade O software concentra-se em gerir as informações do modelo de construção, e não os desenhos 2D Produz modelos de construção de estrutura metálica, betão armado, betão pré-fabricado, madeira etc. Interface com a maioria dos sistemas CAD/CAM FEM, ERP & MRP

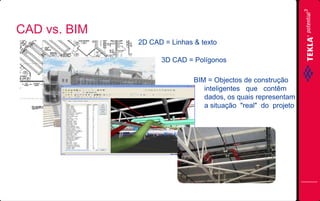

- 7. CAD vs. BIM 2D CAD = Linhas & texto 3D CAD = Polígonos BIM = Objectos de construção inteligentes que contêm dados, os quais representam a situação "real" do projeto
- 8. BIM based process Fluxo de trabalho baseado no BIM nD Less errors, accurate, instant data extraction, better change management 5D 4D 3D 2D Model Based Design Sharing Model Information Error free data transferred to other systems and shared with other parties. Effective change management Drawing based process BIM based workflow Multi discipline, model based collaboration through the value chain & value network, from sales to handover, from suppliers & subcontractor to owner..

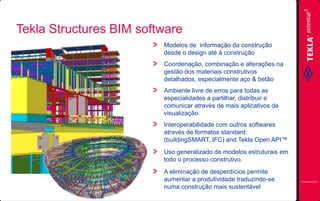

- 9. Tekla Structures BIM software Modelos de informação da construção desde o design até à construção Coordenação, combinação e alterações na gestão dos materiais construtivos detalhados, especialmente aço & betão Ambiente livre de erros para todas as especialidades a partilhar, distribuir e comunicar através de mais aplicativos de visualização Interoperabilidade com outros softwares através de formatos standard (buildingSMART, IFC) and Tekla Open API™ Uso generalizado de modelos estruturais em todo o processo construtivo. A eliminação de desperdícios permite aumentar a produtividade traduzindo-se numa construção mais sustentável
- 10. Tekla BIM Tekla Structures demo

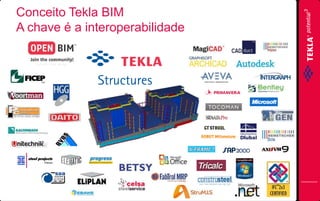

- 11. Conceito Tekla BIM A chave é a interoperabilidade
- 12. Todo o tipo de estrutura
- 13. Detalhe

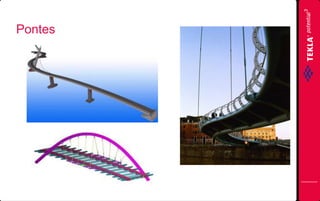

- 15. Pontes

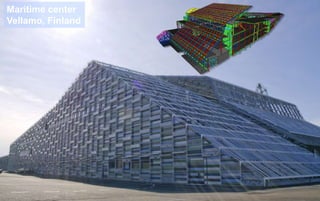

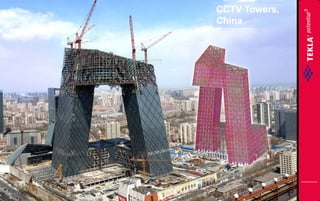

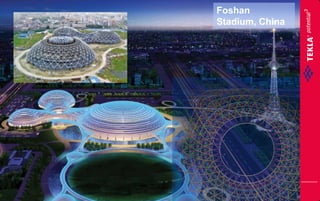

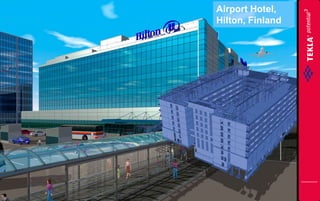

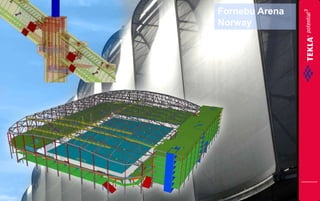

- 17. O que conseguem os nossos clientes?

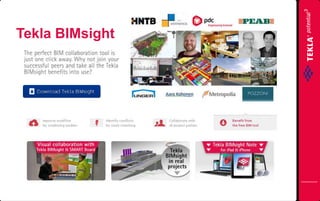

- 25. Tekla BIMsight
- 27. If you think you have reached your potential, think again! Emília Cabral emilia.cabral@construsoft.pt Construsoft Portugal Estrada do Paço do Lumiar Campus do Lumiar – Edif. D, R/C 1649-038 Lisboa, Portugal www.construsoft.pt
Notas do Editor
- A Industria da construçãoestámudar o seufluxo de trabalho do 2D para a plataformaBIM. Estametodologiaimprimeumaenormeprodutividadeaosetor da construção: maiordetalhe e umainformação com menoserros, operouumamudança radical na forma de gerir, existeumacoordenaçãomaisapropriada, existindo um potencialcolaborativoqueatribuimaior valor à cadeia de trabalho da construção. Os dados exactoscorrespondem à realidadepermitindoobtermenosdesperdícios, melhorqualidade e maiorprodutividadeKey words: Produtividade, entregas de dados (documentos) atempadamente, colaboração e coordenaçãoquereduzemefetivamenteoscustos. - O Modelobaseado no desenho = Base de dados ricaeminformação, Desenho e vizualização 3Dpermitem-nosretirarenormesbeneficioscometendomenoserros e conseguindogerirosnossosprojetos de uma forma maispoderosa.-Ofluxo de trabalhobaseadoem BIM= multi-material, envolvevariosintervenientes, multi disciplinar, Beneficios: Através da CoordenaçãotemosmenosRFIs (request for information) entre osseusparceirosHá uma mudança de paradigma de 2D para BIM4 D = modelo inclui informações BOM (Bills of material) que nos permite elaborar um correcto planeamento dos nossos projectos5 D = contém aprogramação, informações sobre estimativa e controlede custos
- Os intrevenientesnosprojetos de construçãocolaboram e interajem com o objectivo de cooperar no processoconstrutivo.
- InteroperabilidadeTekla transforma o modelo arquitetonico fornecido por alguns softwares bem como modelos que lhe servem de referencia para a criação de modelos estruturais transforma-os em modelos de construção.A Tekla tem parceriasestrategicasmuitoimportantes no seuposicionamento no mercado. São exemplo disso fabricantes de software nas areas de: desenho, Planeamento, ERP, A&D etc., fornecedores de sistemasautomaticos com ligaçãoàsmáquinas de produção, especificaspara o fabrico de armadurasprodução de pré-fabricados de betão,estruturasmetálicas, etc.

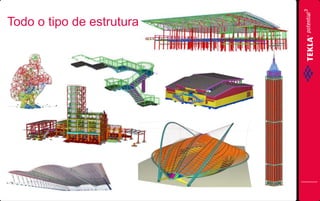

- O TS permiteelaborartodo o tipo de estruturas
- Com um enorme detalhe
- Representar diferentes materiais como aço, madeira, betão

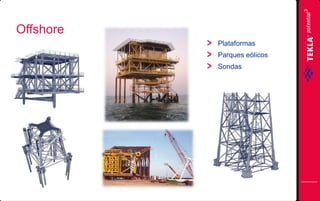

- Areas especificas como projectos de offShore
- - Sivukuviapoistettu - jsh
- If you think you have reached your potential, think again
