Relatório Técnico de implementação de redes BGP
Felipe Cesar Costa Alves1
Departamento de Informática – Instituto Federal de Educação Ciência e Tecnologia de
Mato Grosso (IFMT)1
Resumo. Este relatório técnico descreve objetivamente o uso de protocolo de
roteamento BGP para implementação em redes de longa distância. Será
utilizado o software de emulação GNS3 para composição da estrutura
especificada neste documento. Além disso, serão descritas as configurações
utilizados nos roteadores e Sistemas autônomos (Autonomous systems - AS) e
também imagens de testes de conectividade.
1. Introdução
Os roteadores que trocam informações entre Sistemas autônomos são chamados
roteadores internos e essa comunicação pode utilizar diferentes tipos de protocolos. São
eles: RIP (Routing Information Protocol), OSPF (Open Shortest Path First), IS-IS (ISO
10589) que é um protocolo padrão do modelo OSI, EIGRP e IGRP proprietários da
CISCO entre outros. Os roteadores que se comunicam entre ASs de modo externo são
definidos como exterior routers e utilizam protocolos como o EGP (Exterior Gateway
Protocol) e o BGP (Border Gateway Protocol) [1]. Este ultimo será abordado nesta
simulação.
O protocolo BGP é descritos pelos RFCs 4271, 1772, 1773, 1930, 3065 e 4456.
Foi desenvolvido para evitar loops de roteamento frequentes no protocolo antecessor
EGP. Além disso, este não suportava roteamento baseado em política (Policy-based
routing) que utiliza técnicas definidas pelos roteamento em sistemas autônomos.
2. Infraestrutura utilizada
A infraestrutura de rede descrita na imagem 1 apresenta 2 sistemas autônomos
dos quais utilizam 2 protocolos distintos. O primeiro deles é o AS 65102. Este é
representado pelo roteador C de IP 192.168.1.1. Realiza comunicação com router A da
AS 65101, e um protocolo de borda para comunicar-se com AS 65102. O sistema
autônomo 65101 realiza comunicação interna utilizando protocolo EIGRP. Nesse
sentido espera-se que roteador C comunique com o roteador B através da rota
estabelecida em meio a um protocolo de roteamento interno.
Figura 1 - Infraestrura utilizada
3. Configurações estabelecidas
As descrições detalhadas dos comandos utilizados nos roteadores e suas definições são
apresentados na tabela 1. Posteriormente serão apresentadas os registros capturados das
implementação desta estrutura.

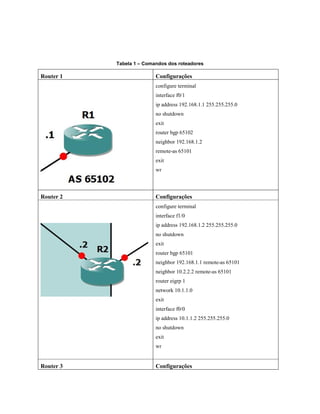

Tabela 1 – Comandos dos roteadores
Router 1 Configurações
configure terminal
interface f0/1
ip address 192.168.1.1 255.255.255.0
no shutdown
exit
router bgp 65102
neighbor 192.168.1.2
remote-as 65101
exit
wr
Router 2 Configurações
configure terminal
interface f1/0
ip address 192.168.1.2 255.255.255.0
no shutdown
exit
router bgp 65101
neighbor 192.168.1.1 remote-as 65101
neighbor 10.2.2.2 remote-as 65101
router eigrp 1
network 10.1.1.0
exit
interface f0/0
ip address 10.1.1.2 255.255.255.0
no shutdown
exit
wr

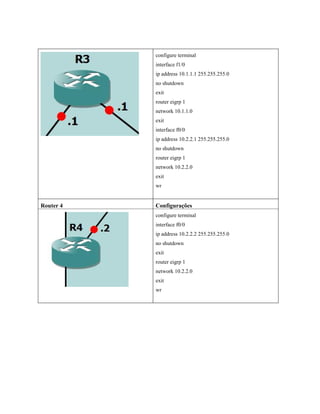

Router 3 Configurações
configure terminal
interface f1/0
ip address 10.1.1.1 255.255.255.0
no shutdown
exit
router eigrp 1
network 10.1.1.0
exit
interface f0/0
ip address 10.2.2.1 255.255.255.0
no shutdown
router eigrp 1
network 10.2.2.0
exit
wr
Router 4 Configurações
configure terminal
interface f0/0
ip address 10.2.2.2 255.255.255.0
no shutdown
exit
router eigrp 1
network 10.2.2.0
exit
wr

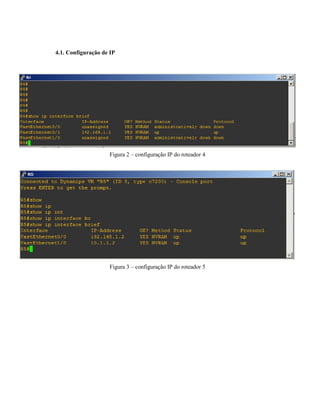

4.1. Configuração de IP
Figura 2 – configuração IP do roteador 4
Figura 3 – configuração IP do roteador 5

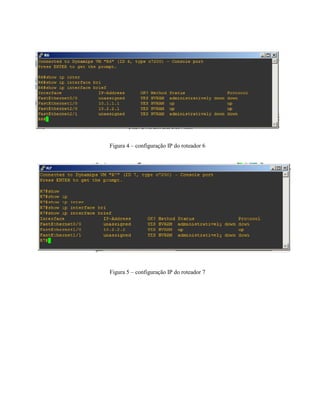

Figura 4 – configuração IP do roteador 6
Figura 5 – configuração IP do roteador 7

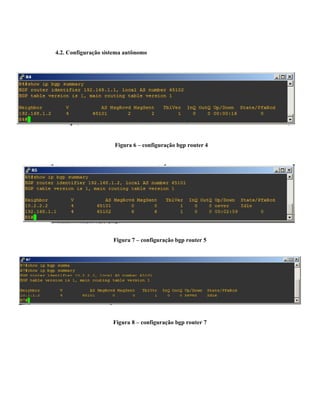

4.2. Configuração sistema autônomo
Figura 6 – configuração bgp router 4
Figura 7 – configuração bgp router 5
Figura 8 – configuração bgp router 7
5. Referencias
[1] Roteamento Avançado (Brasil). RNP cursos. No. 130. Rede Nacional de Pesquisa,
2007.
[2] http://www.getnetworking.net/tutorials/eigrp-video-tutorial
[3] http://www.dltec.com.br/blog/cisco/configurando-e-verificando-o-balanceamento-
de-carga-no-rip-ospf-e-eigrp-ccna/
