Automação de Processos e Serviços - Aula04
O documento discute vários métodos para medição de nível, incluindo medição contínua por células de carga, capacitiva, pressão diferencial, ultra som, radiação, borbulhamento e pesagem. Também aborda medição pontual por condução, bóia, eletrodos e flutuação magnética. Por fim, explica métodos de proximidade mecânico, indutivo, capacitivo, fotoelétrico e infravermelho, além de encoders e instrumentos especiais como pH metro e condutivímetro.
Automação de Processos e Serviços - Aula04
- 1. Automação de Processos e Serviços Ricardo Magno @ricmagno ricmagno@gmail.com linkedin.com/in/ricardomagno
- 2.

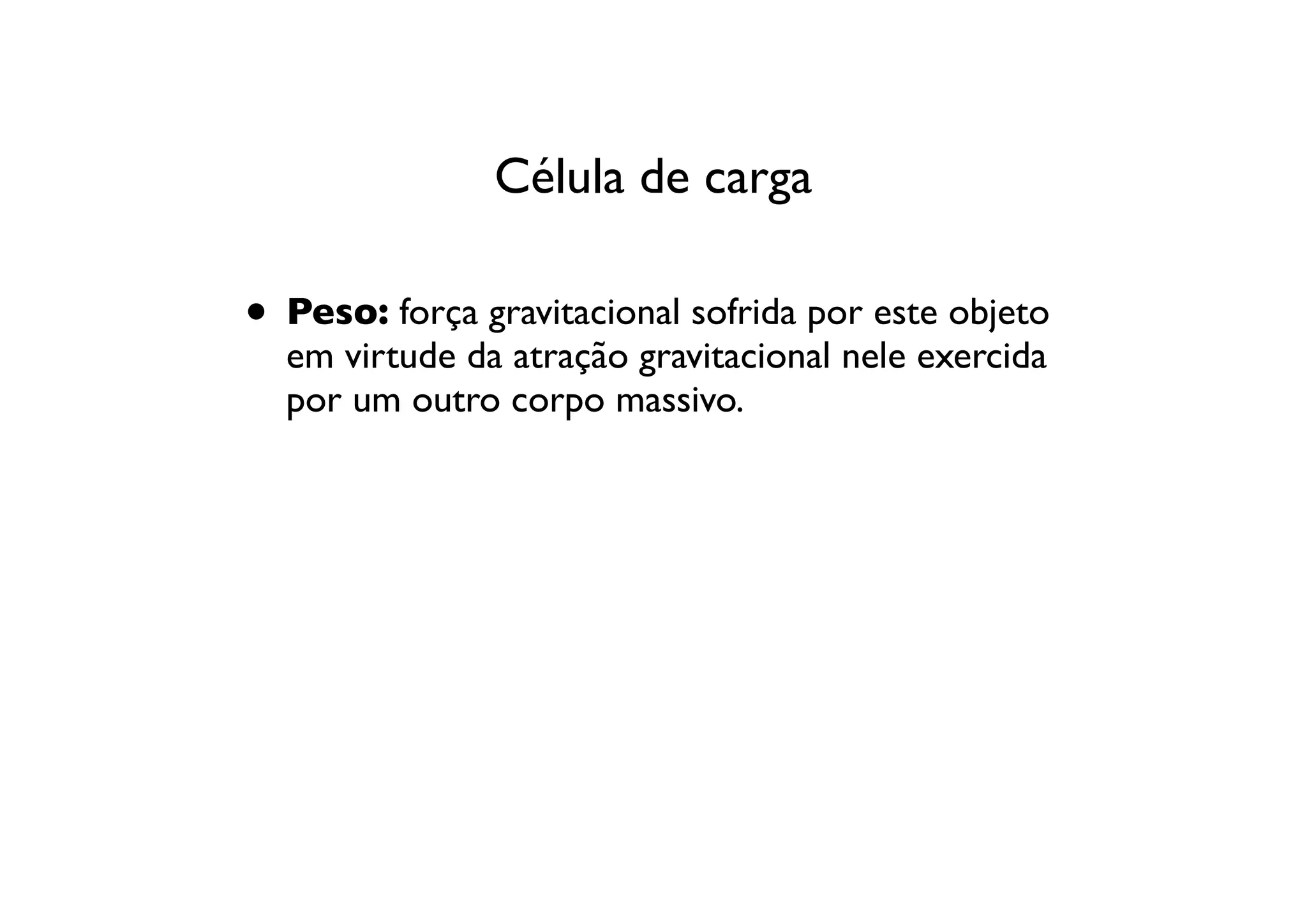

- 3. Célula de carga •Peso: força gravitacional sofrida por este objeto em virtude da atração gravitacional nele exercida por um outro corpo massivo.

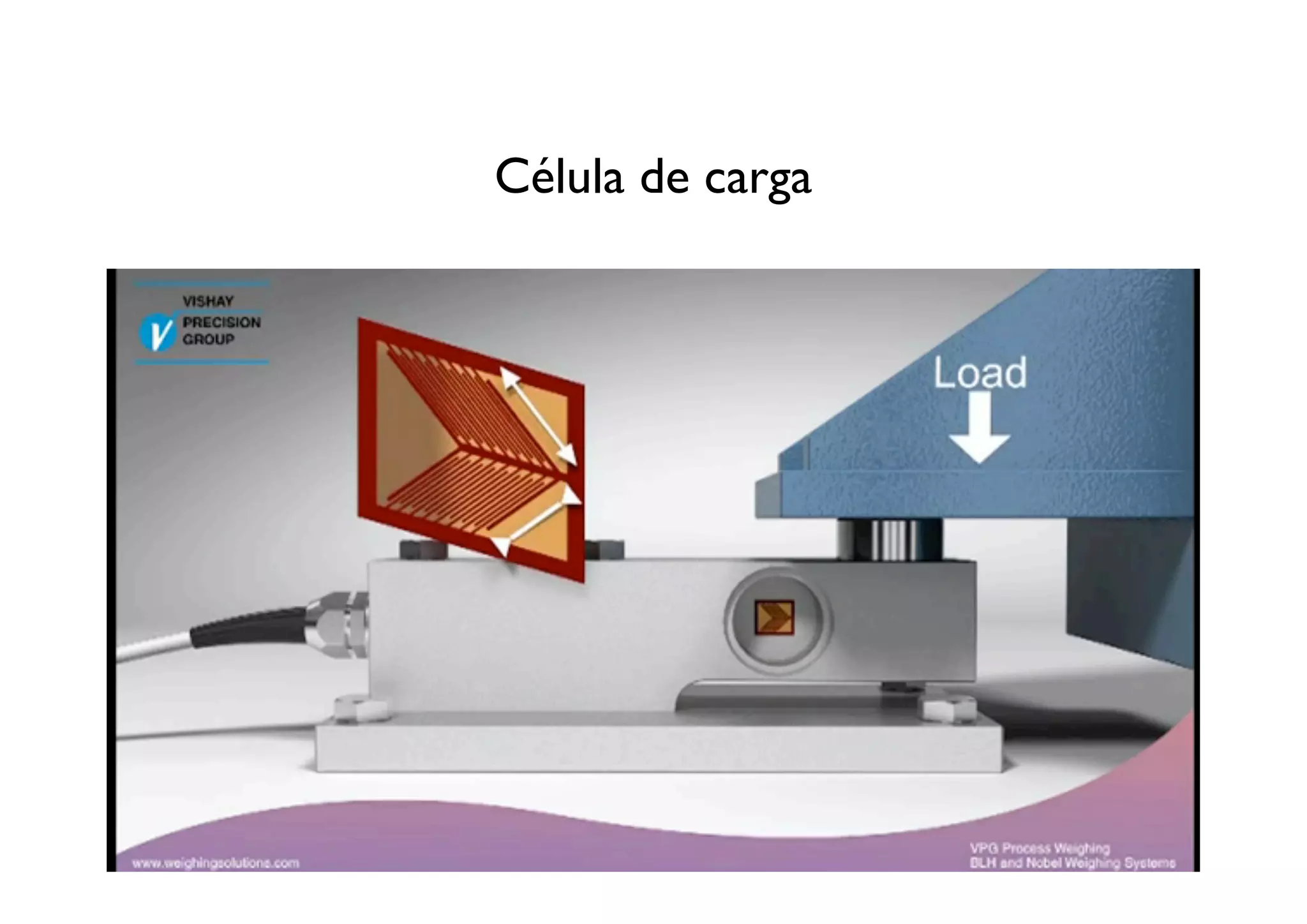

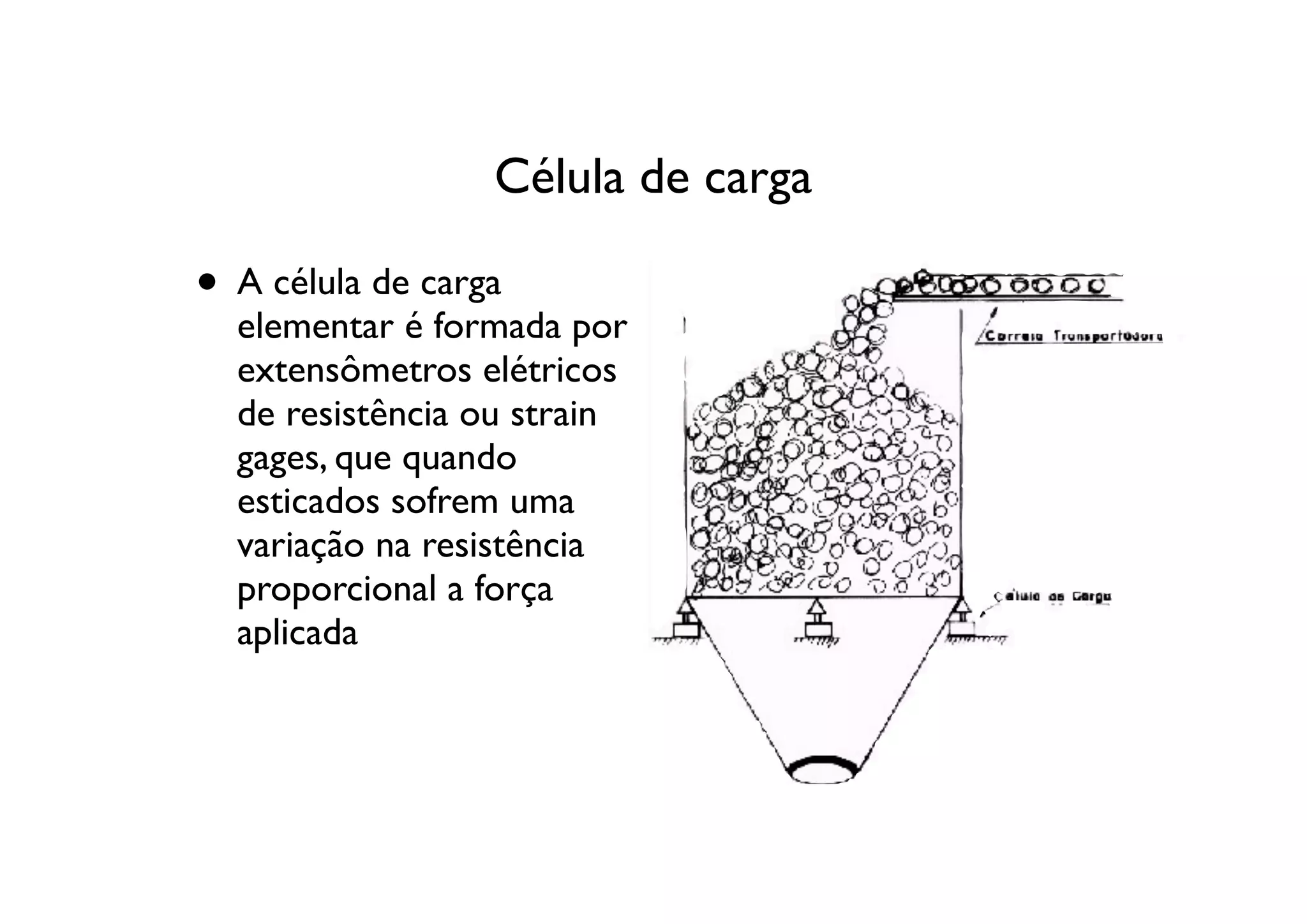

- 4. Célula de carga •A célula de carga elementar é formada por extensômetros elétricos de resistência ou strain gages, que quando esticados sofrem uma variação na resistência proporcional a força aplicada
- 5.

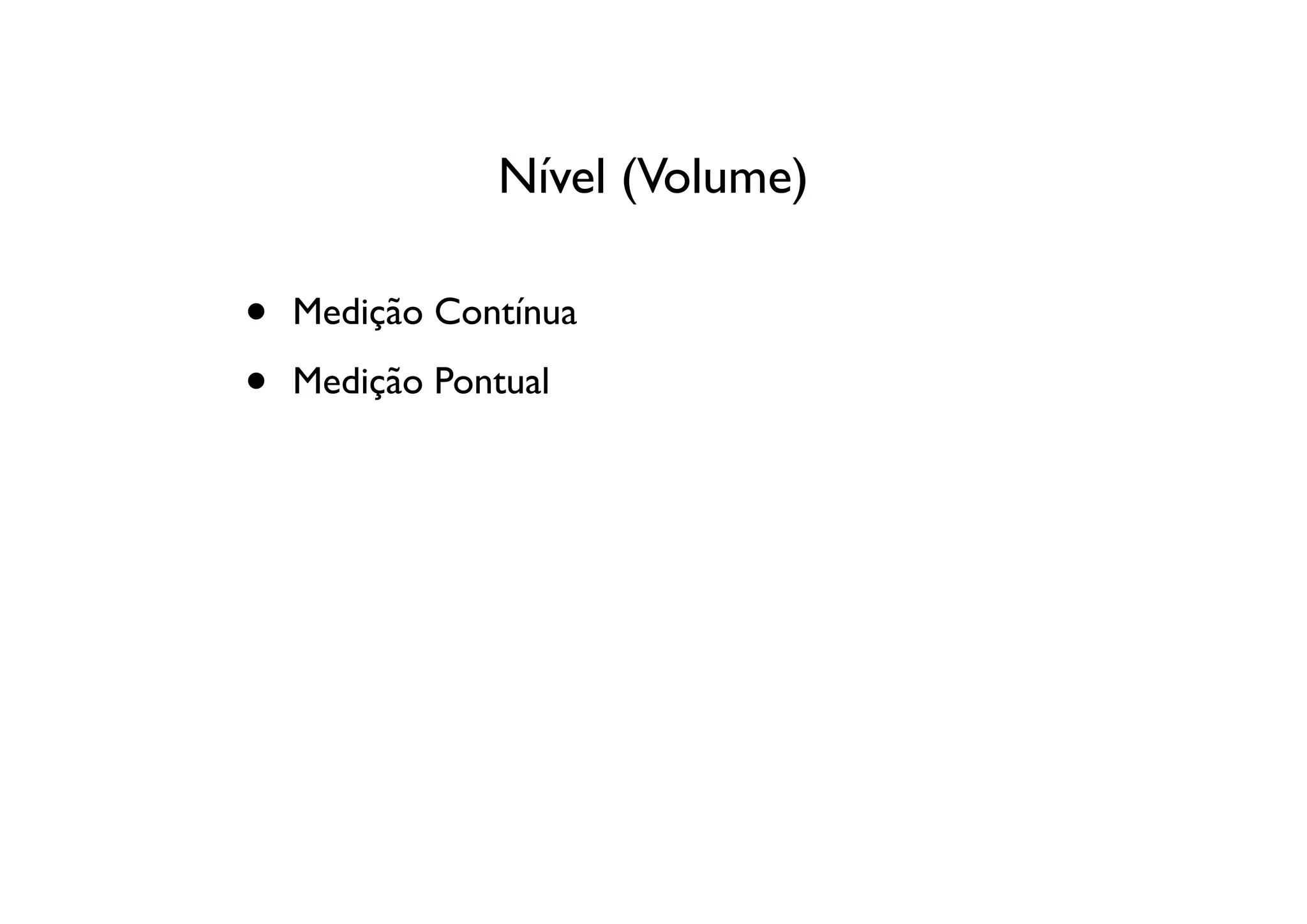

- 6. Nível (Volume) • Medição Contínua • Medição Pontual

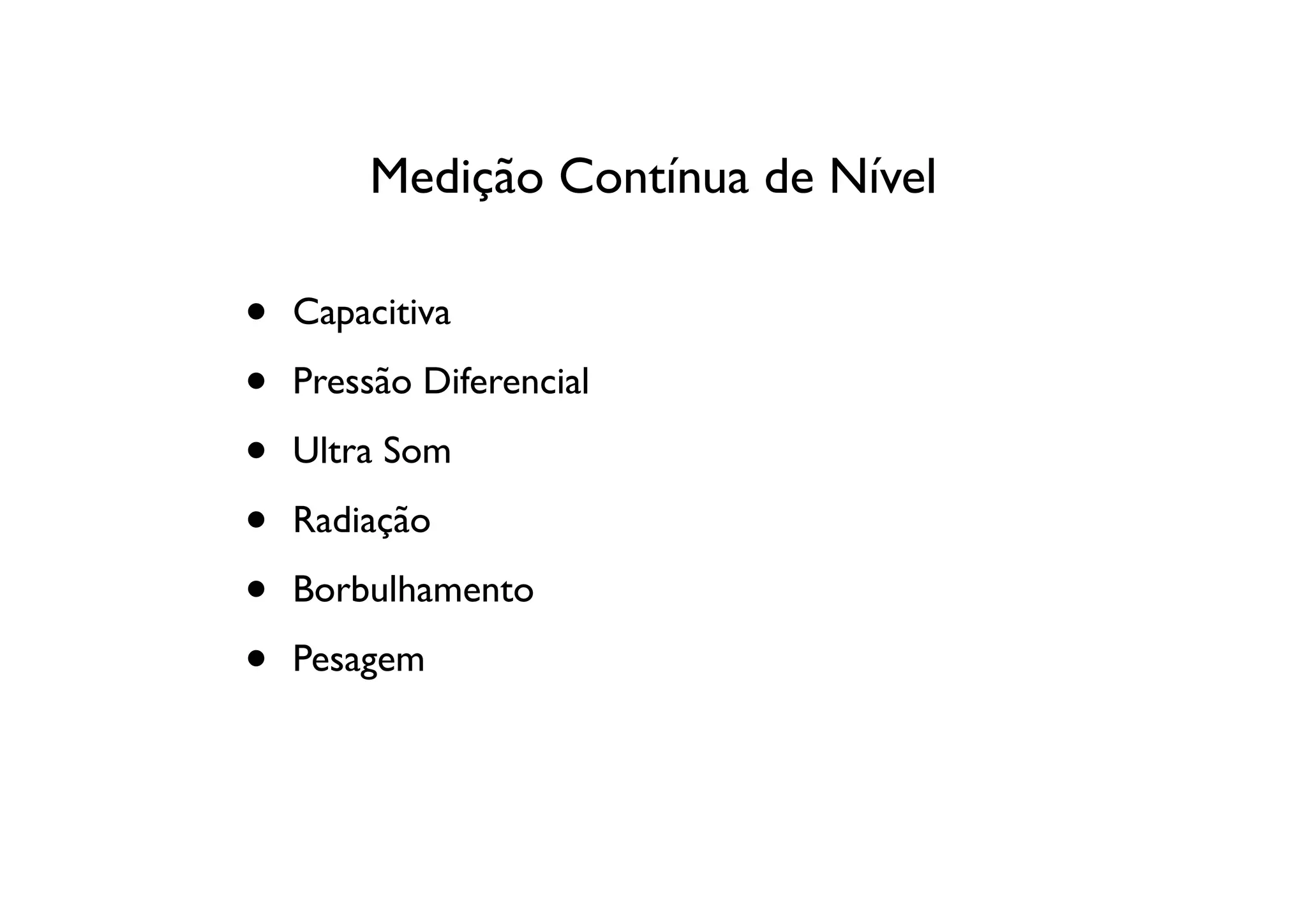

- 7. Medição Contínua deNível • Capacitiva • Pressão Diferencial • Ultra Som • Radiação • Borbulhamento • Pesagem

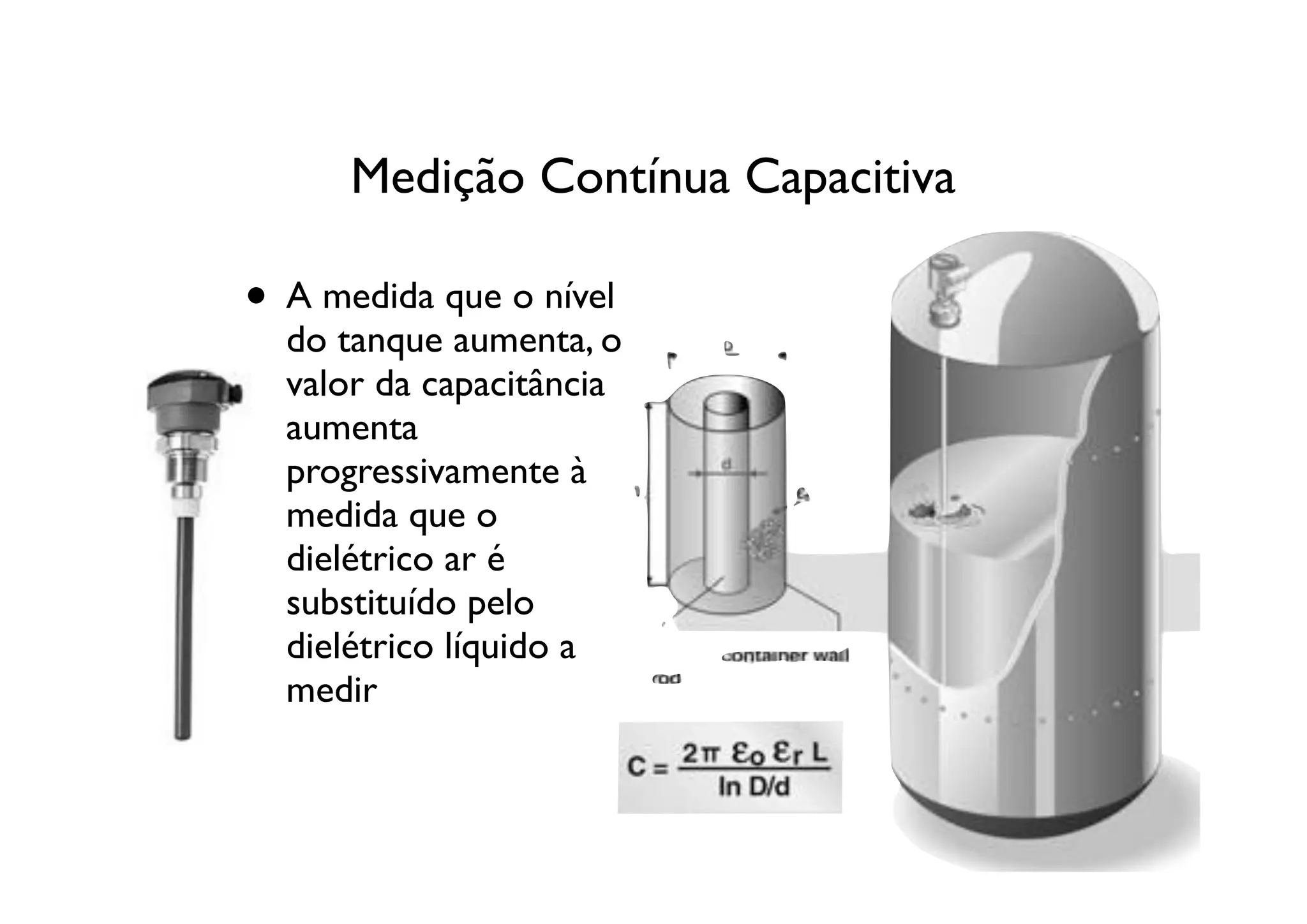

- 8. Medição Contínua Capacitiva •A medida que o nível do tanque aumenta, o valor da capacitância aumenta progressivamente à medida que o dielétrico ar é substituído pelo dielétrico líquido a medir

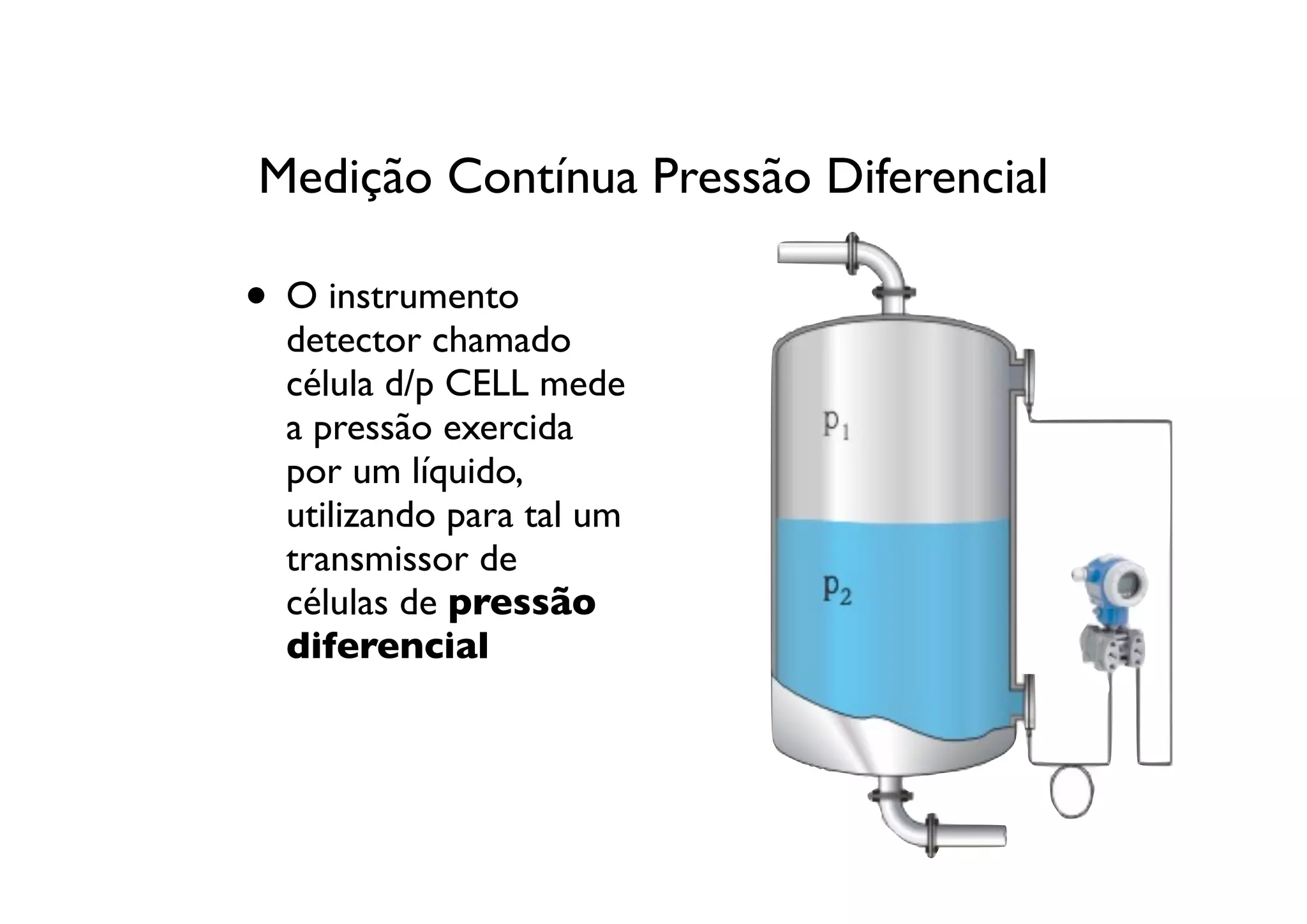

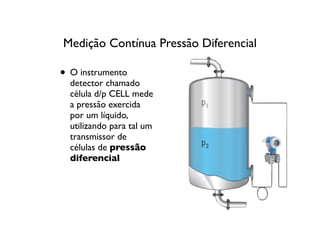

- 9. Medição Contínua PressãoDiferencial • O instrumento detector chamado célula d/p CELL mede a pressão exercida por um líquido, utilizando para tal um transmissor de células de pressão diferencial

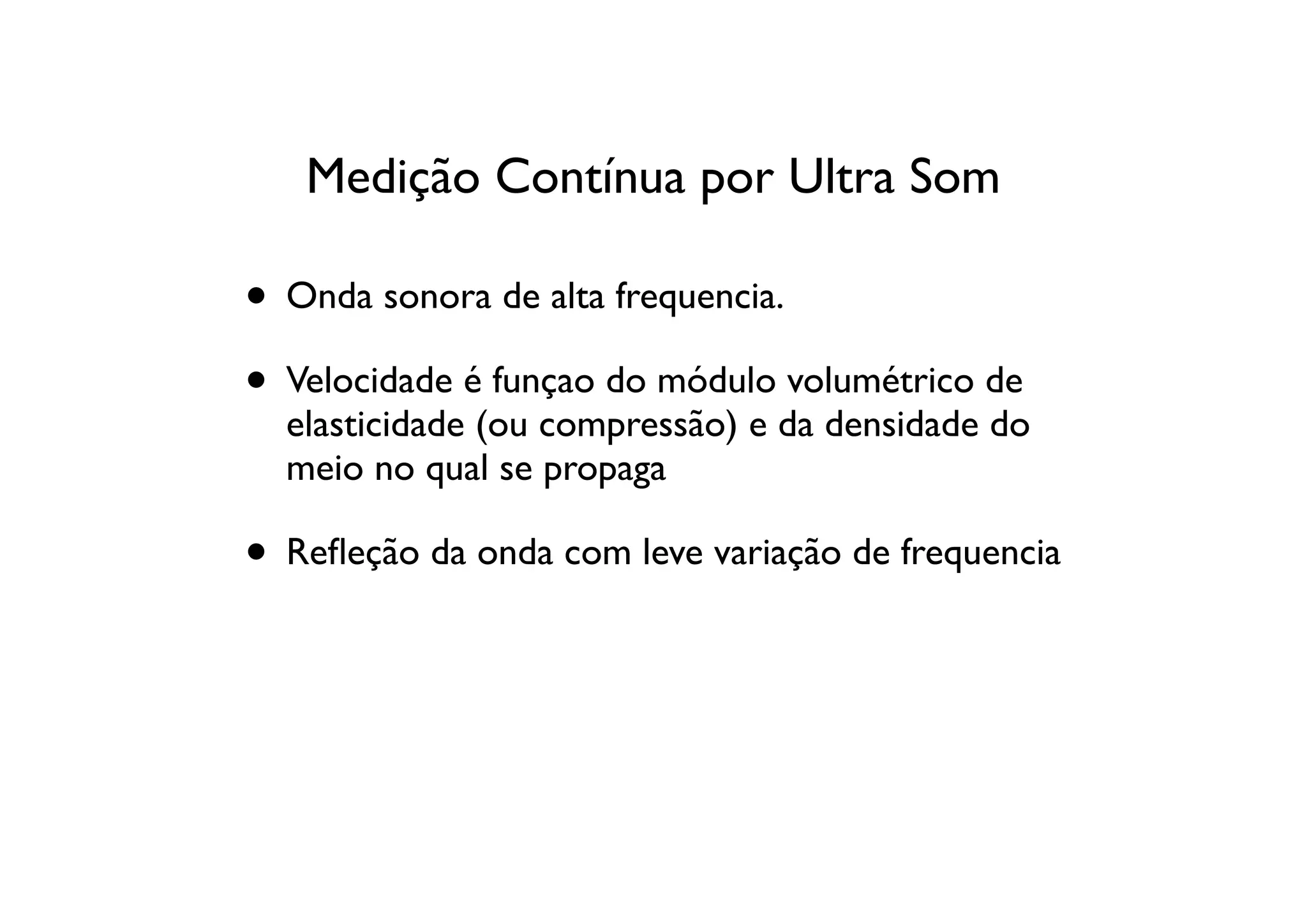

- 10. Medição Contínua porUltra Som • Onda sonora de alta frequencia. • Velocidade é funçao do módulo volumétrico de elasticidade (ou compressão) e da densidade do meio no qual se propaga • Refleção da onda com leve variação de frequencia

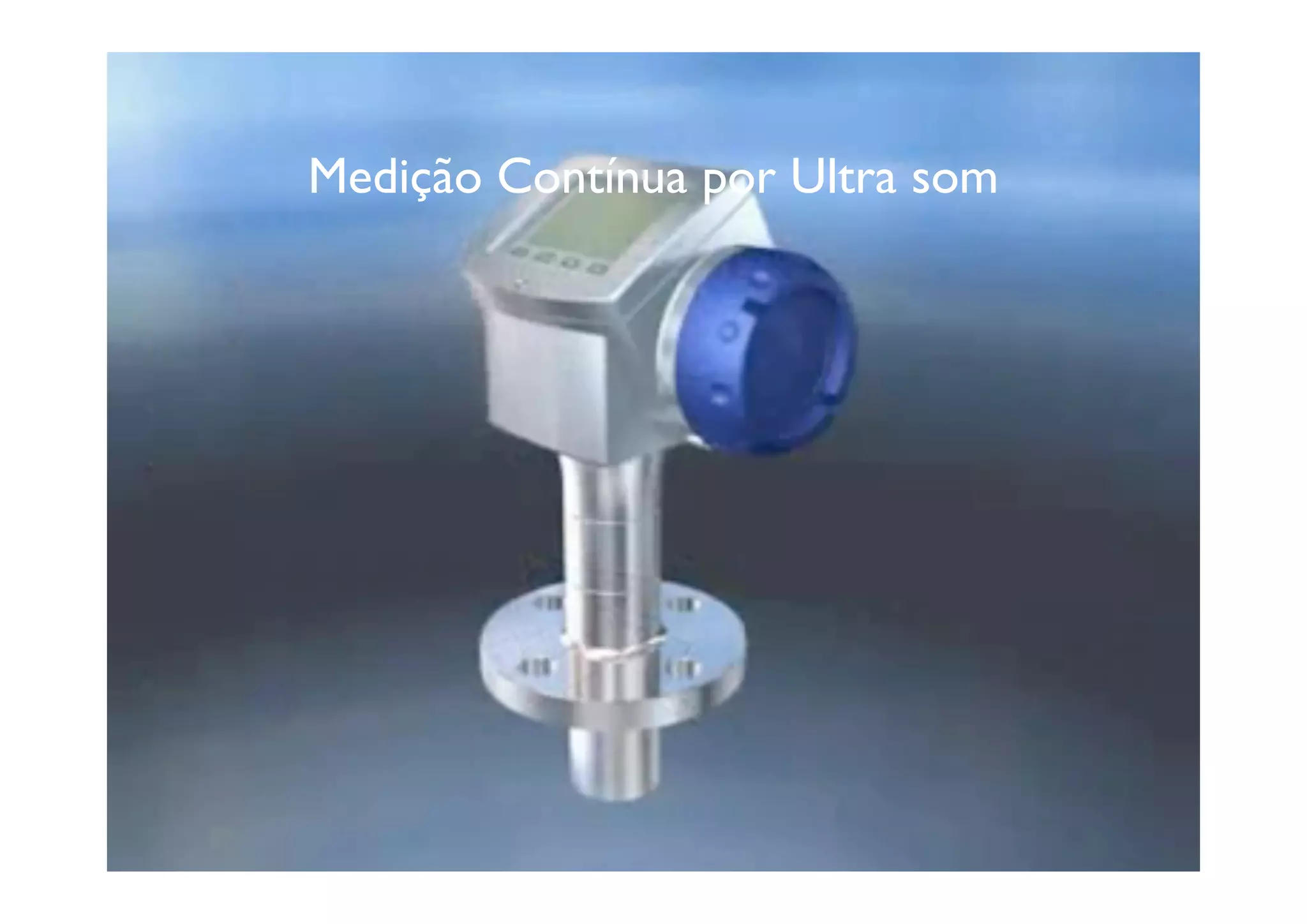

- 11. Medição Contínua porUltra som

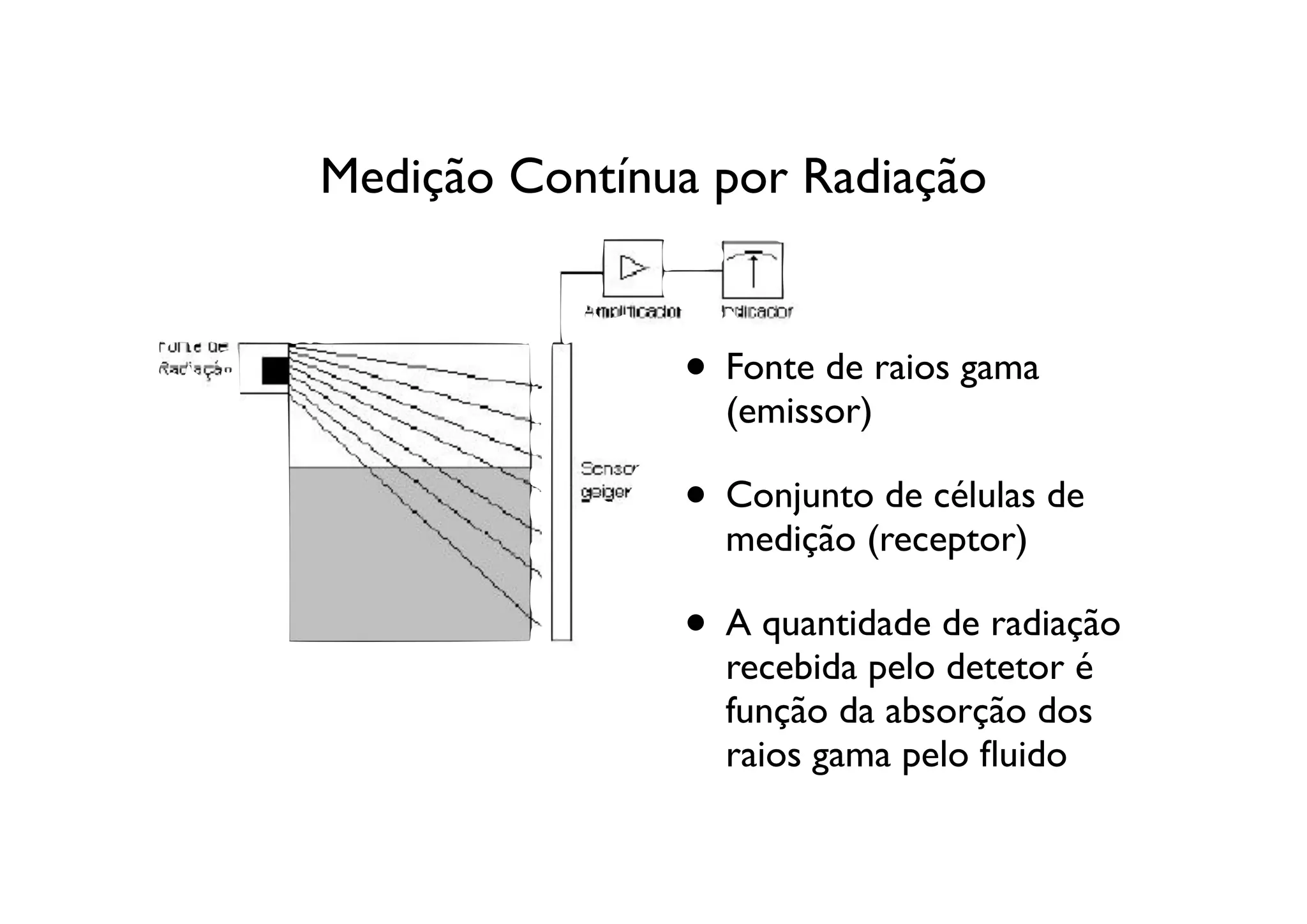

- 12. Medição Contínua porRadiação • Fonte de raios gama (emissor) • Conjunto de células de medição (receptor) • A quantidade de radiação recebida pelo detetor é função da absorção dos raios gama pelo fluido

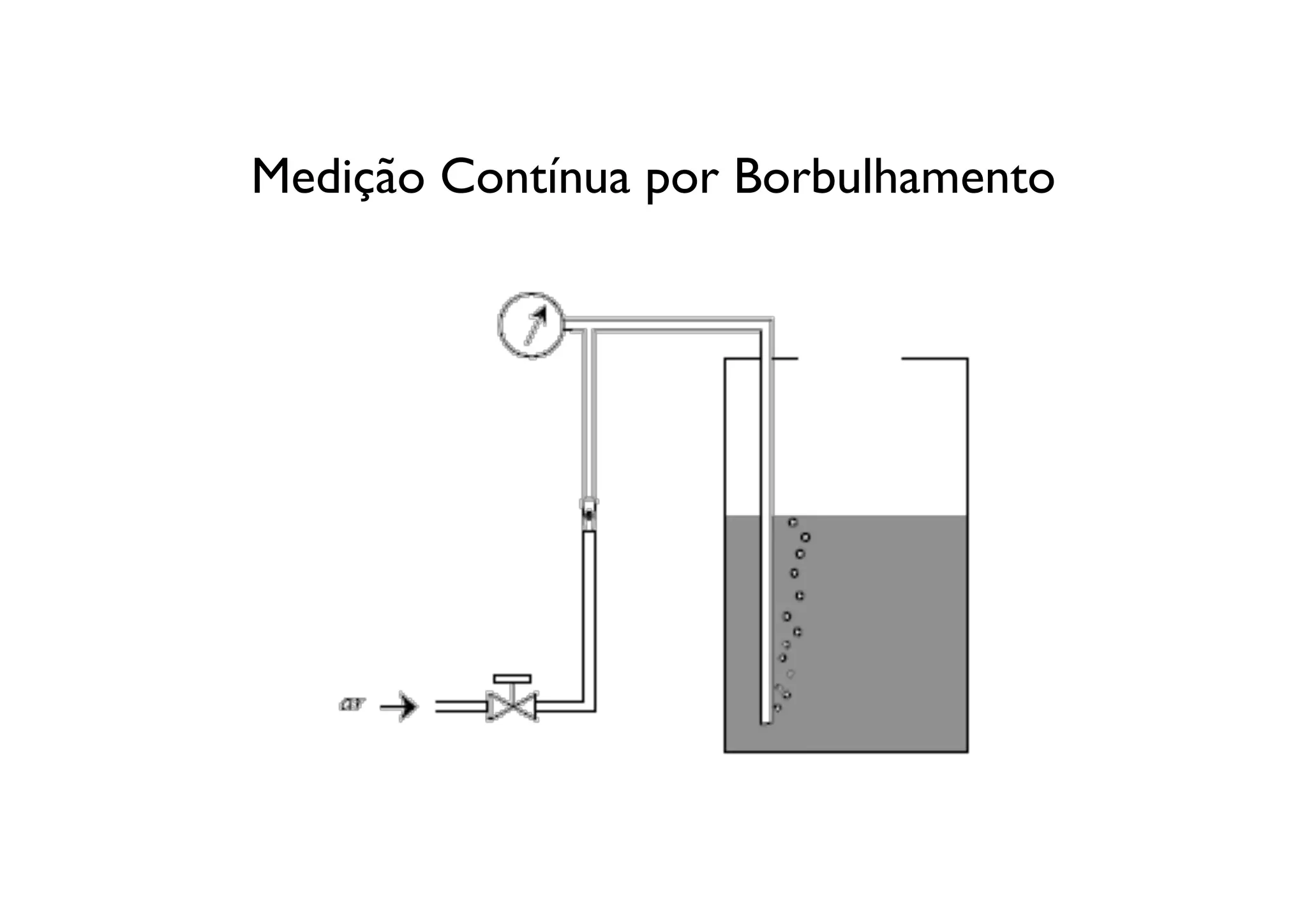

- 13. Medição Contínua porBorbulhamento
- 14. Medição Contínua porBorbulhamento

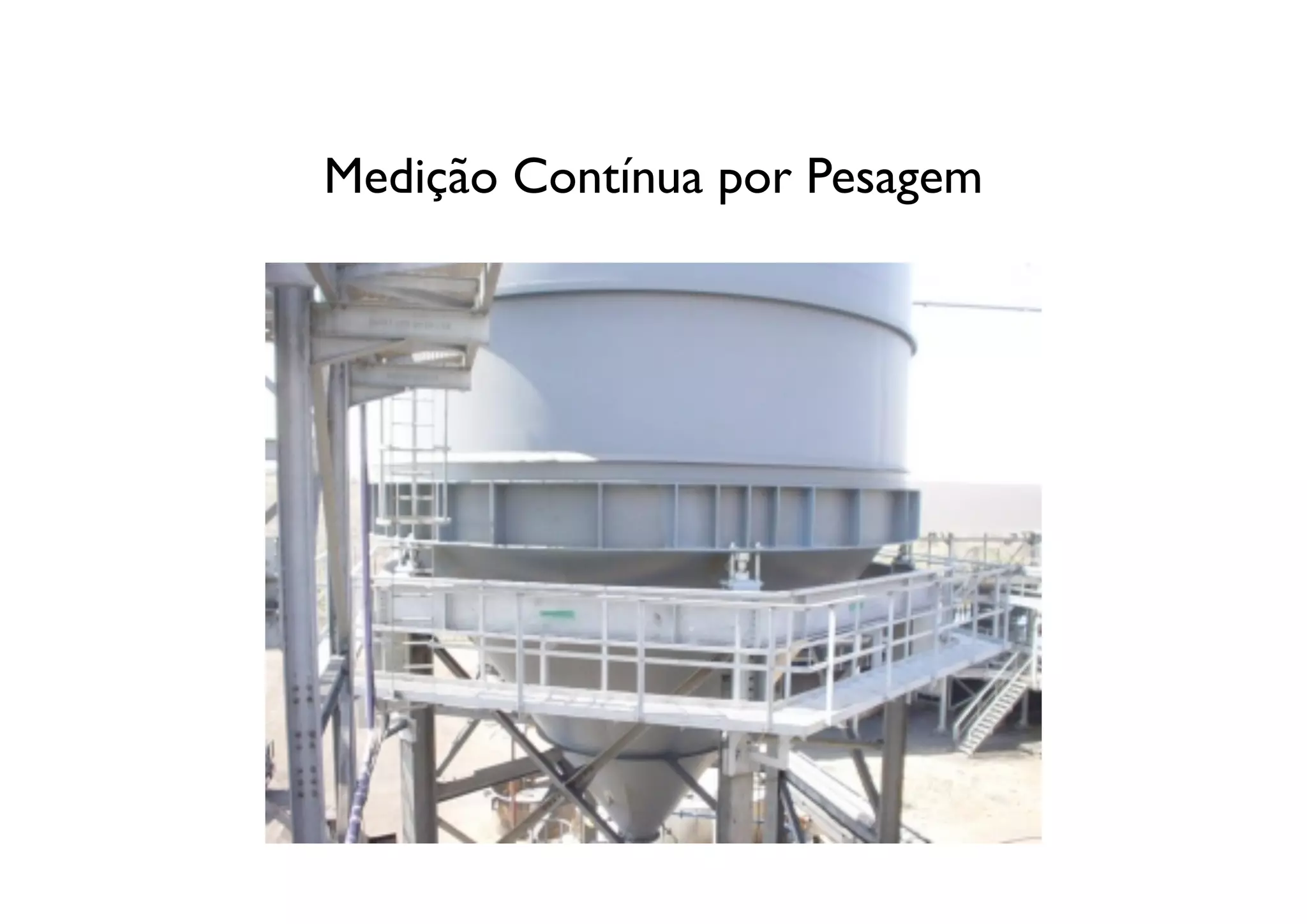

- 15. Medição Contínua porPesagem

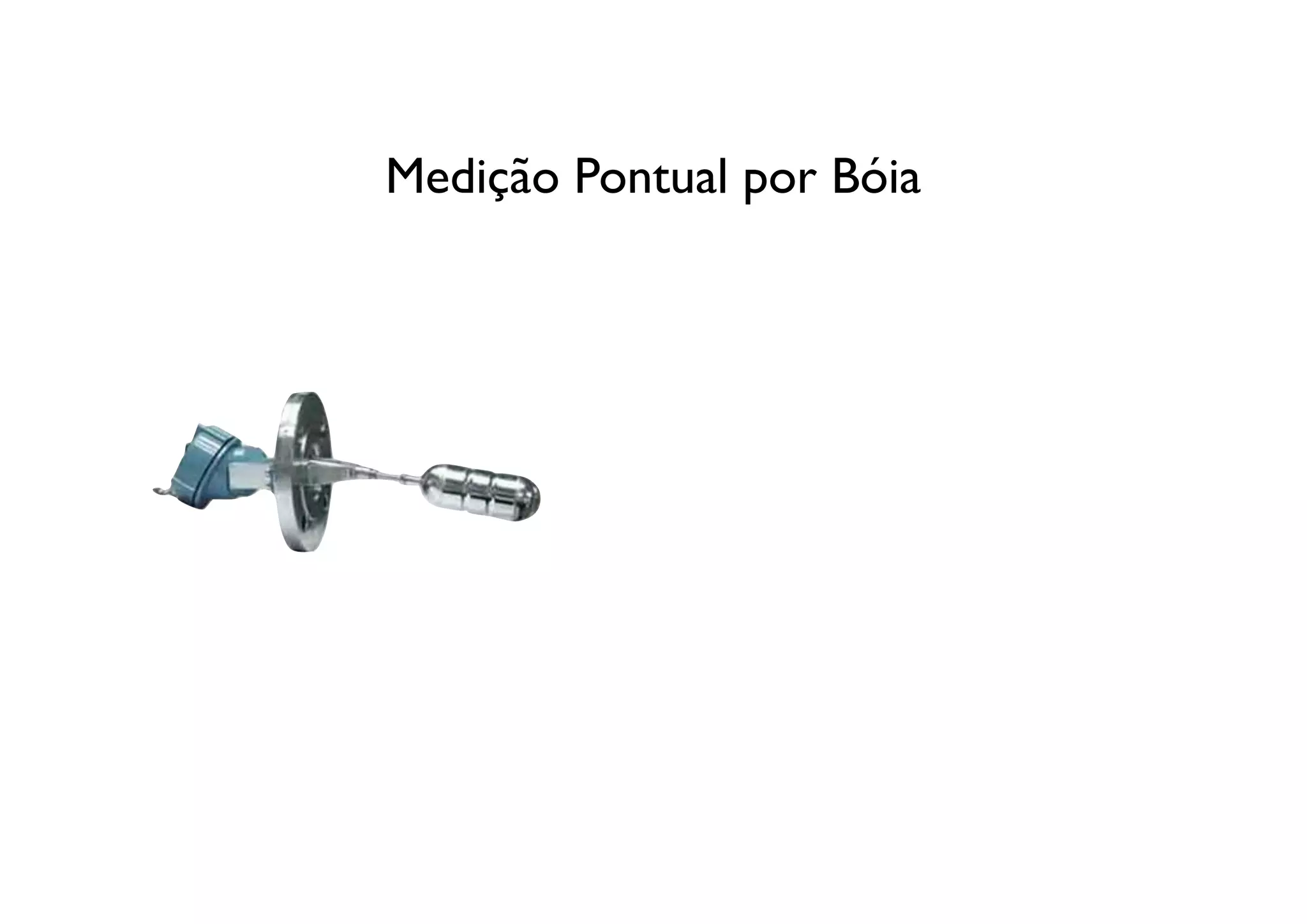

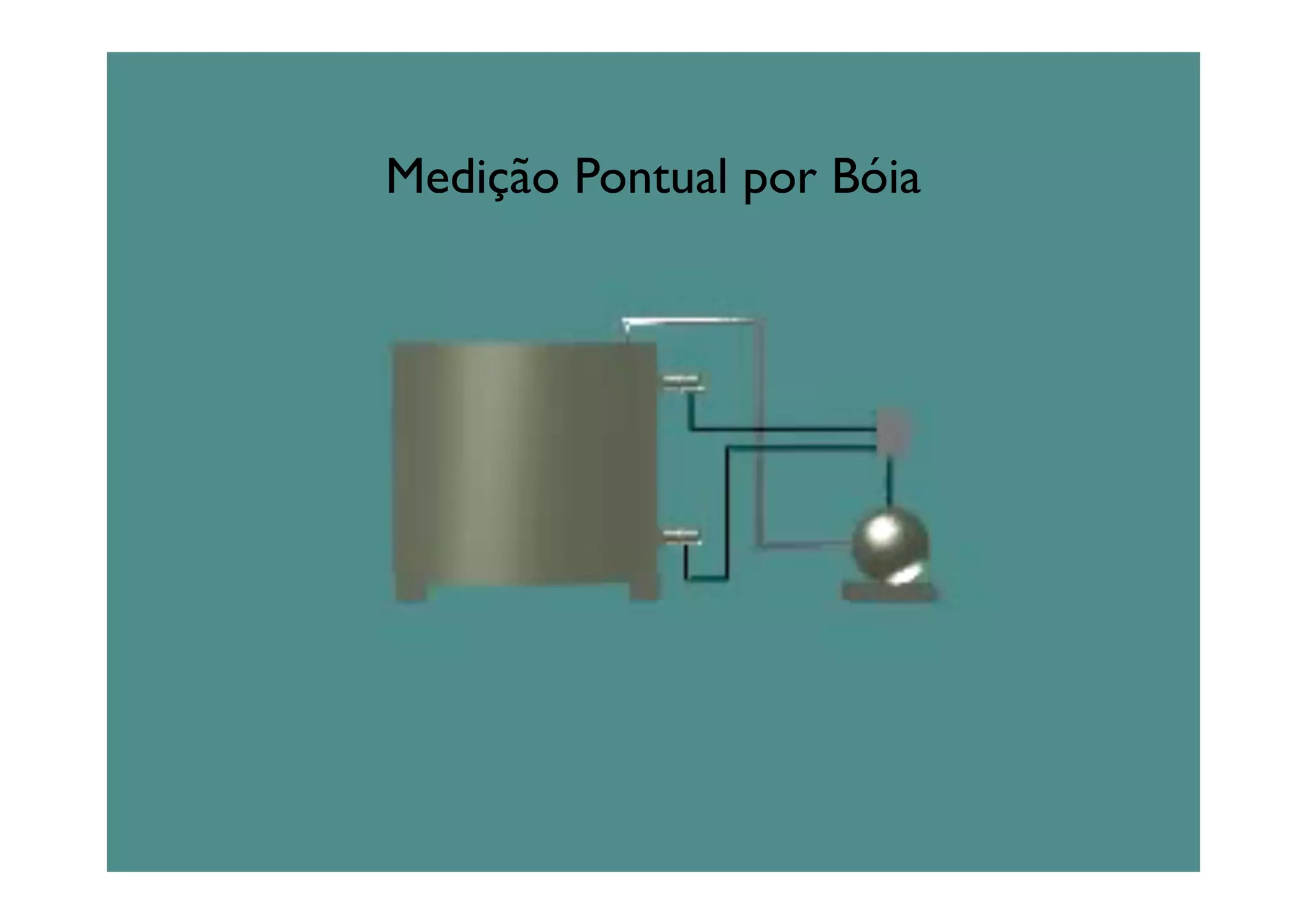

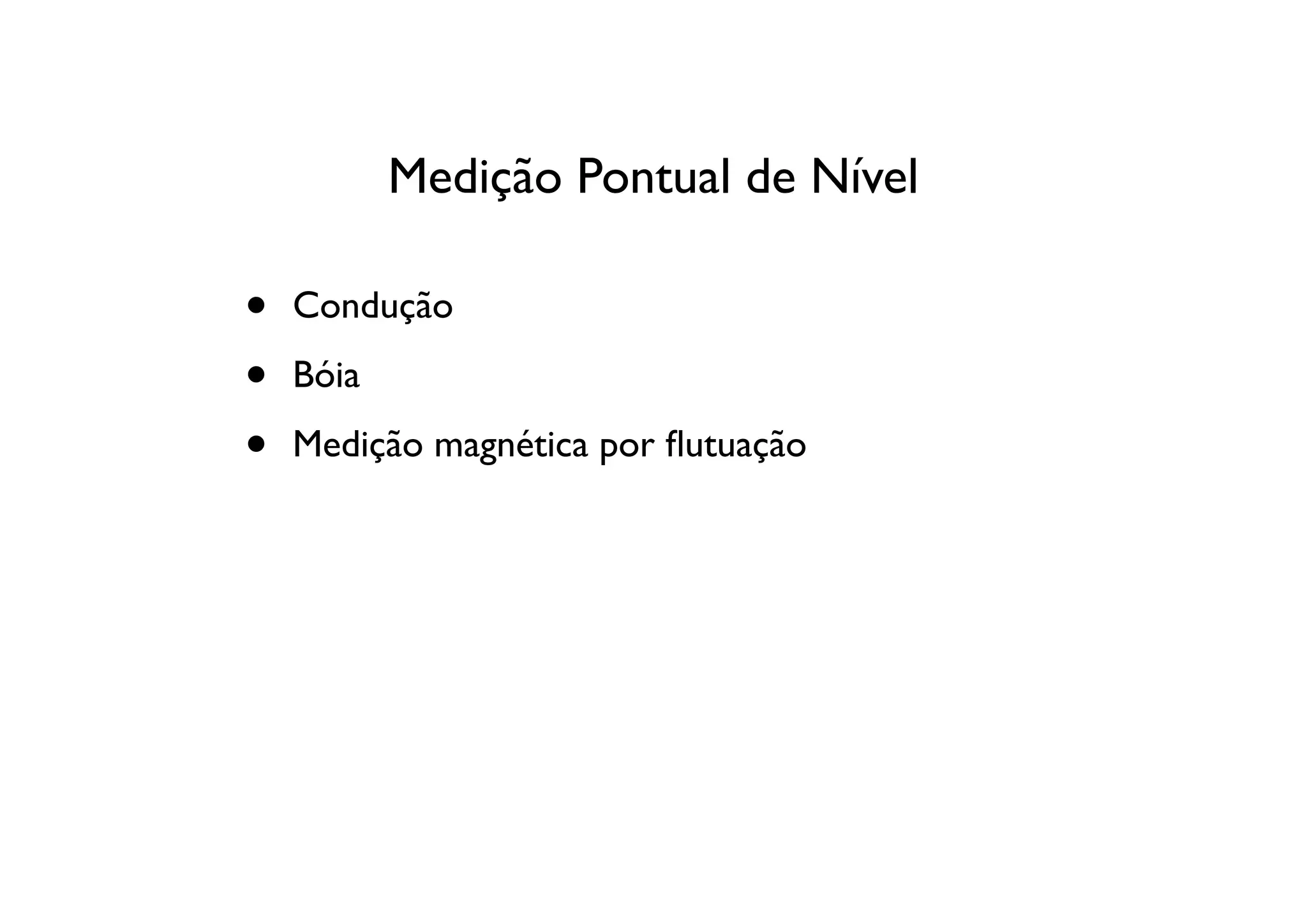

- 16. Medição Pontual deNível • Condução • Bóia • Medição magnética por flutuação

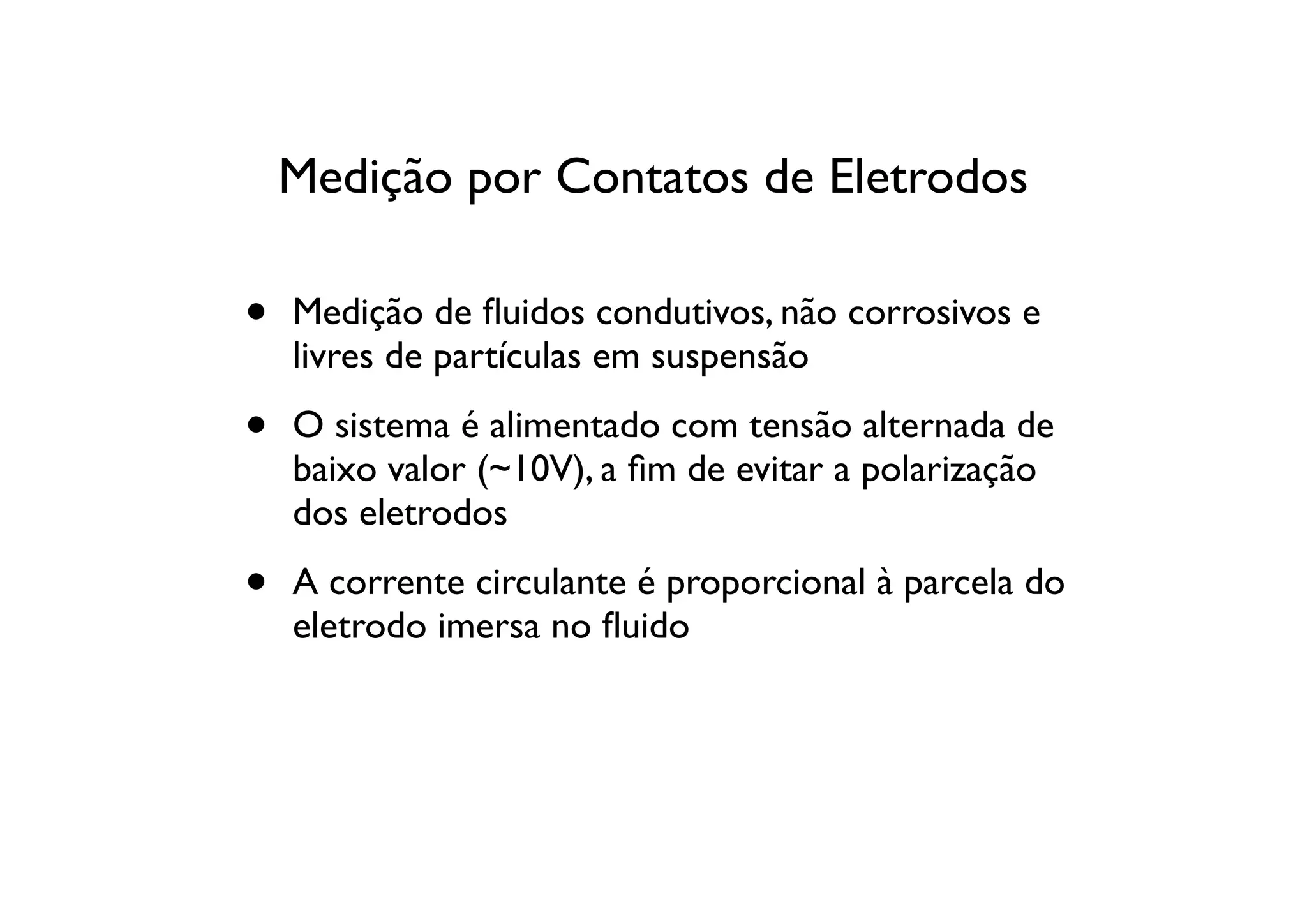

- 17. Medição por Contatosde Eletrodos • Medição de fluidos condutivos, não corrosivos e livres de partículas em suspensão • O sistema é alimentado com tensão alternada de baixo valor (~10V), a fim de evitar a polarização dos eletrodos • A corrente circulante é proporcional à parcela do eletrodo imersa no fluido

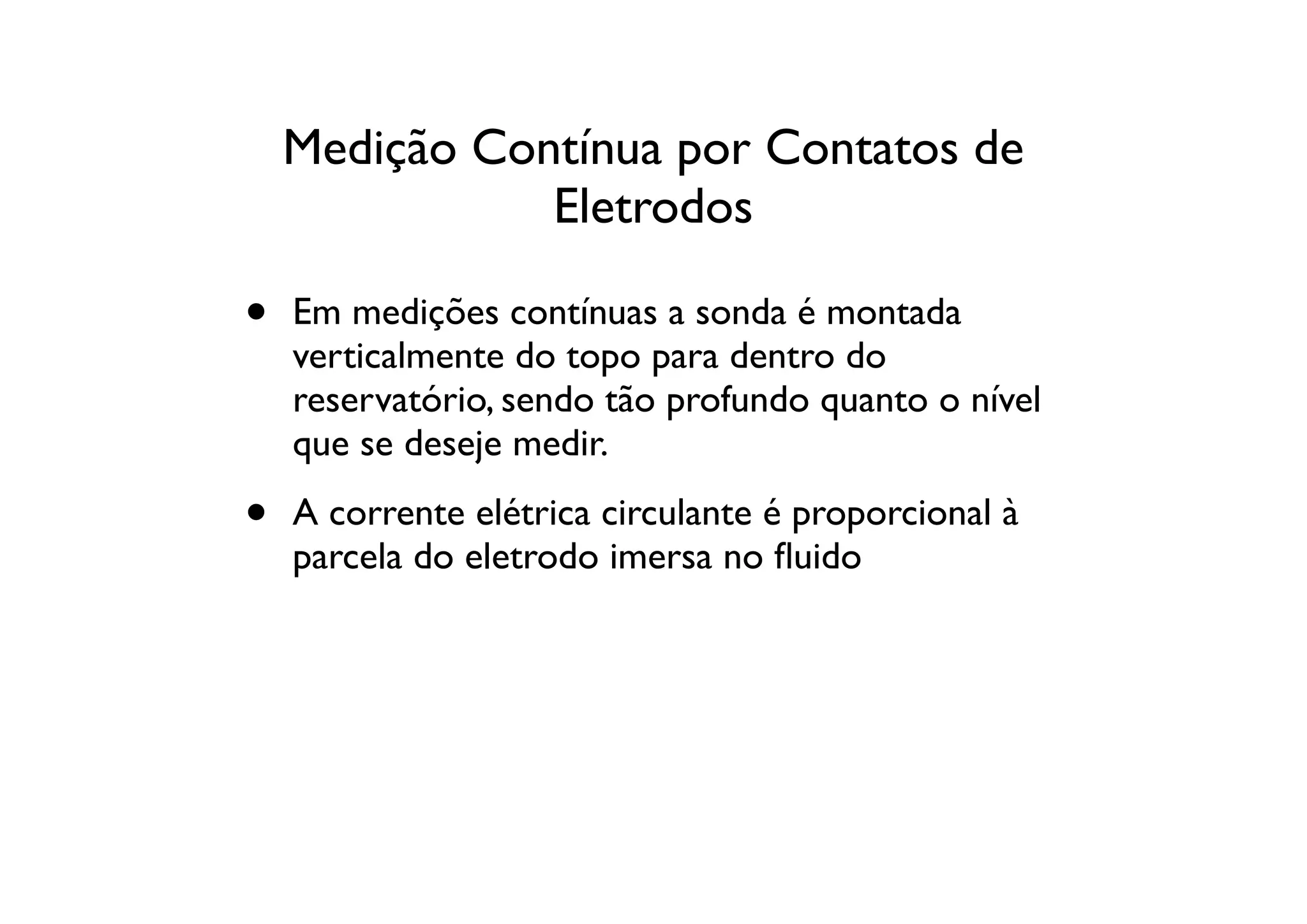

- 18. Medição Contínua porContatos de Eletrodos • Em medições contínuas a sonda é montada verticalmente do topo para dentro do reservatório, sendo tão profundo quanto o nível que se deseje medir. • A corrente elétrica circulante é proporcional à parcela do eletrodo imersa no fluido

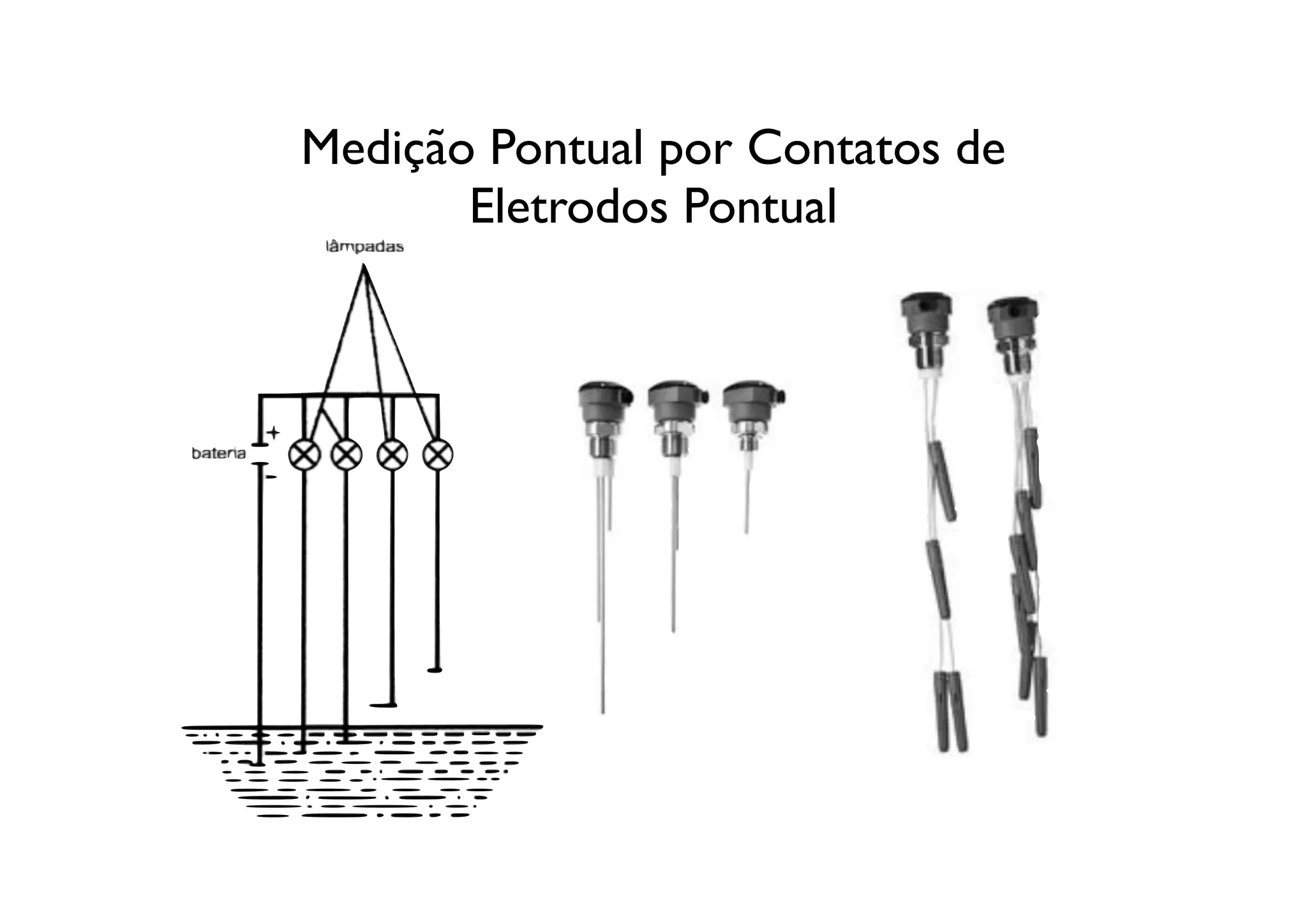

- 19. Medição Pontual porContatos de Eletrodos Pontual
- 20.
- 21.

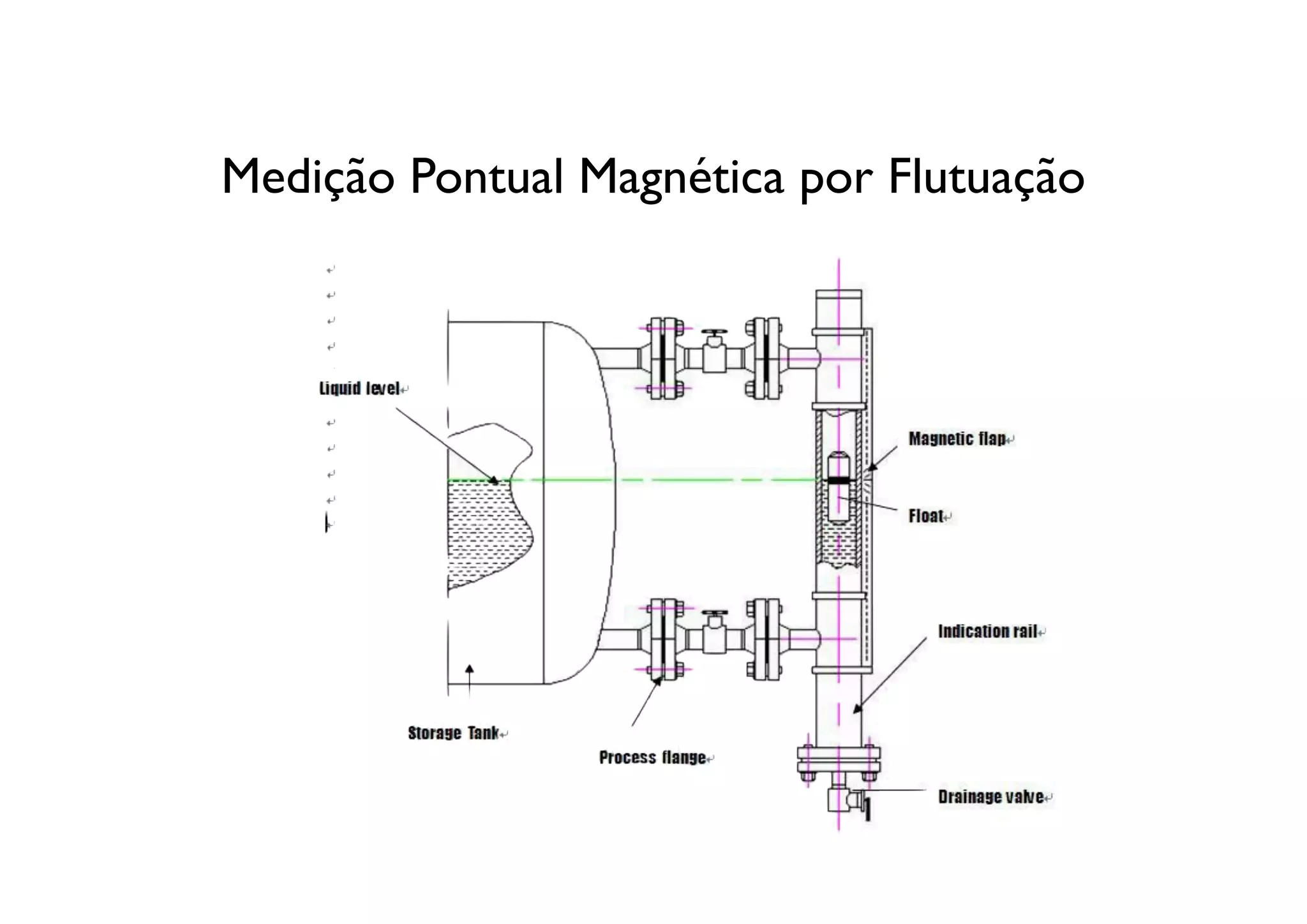

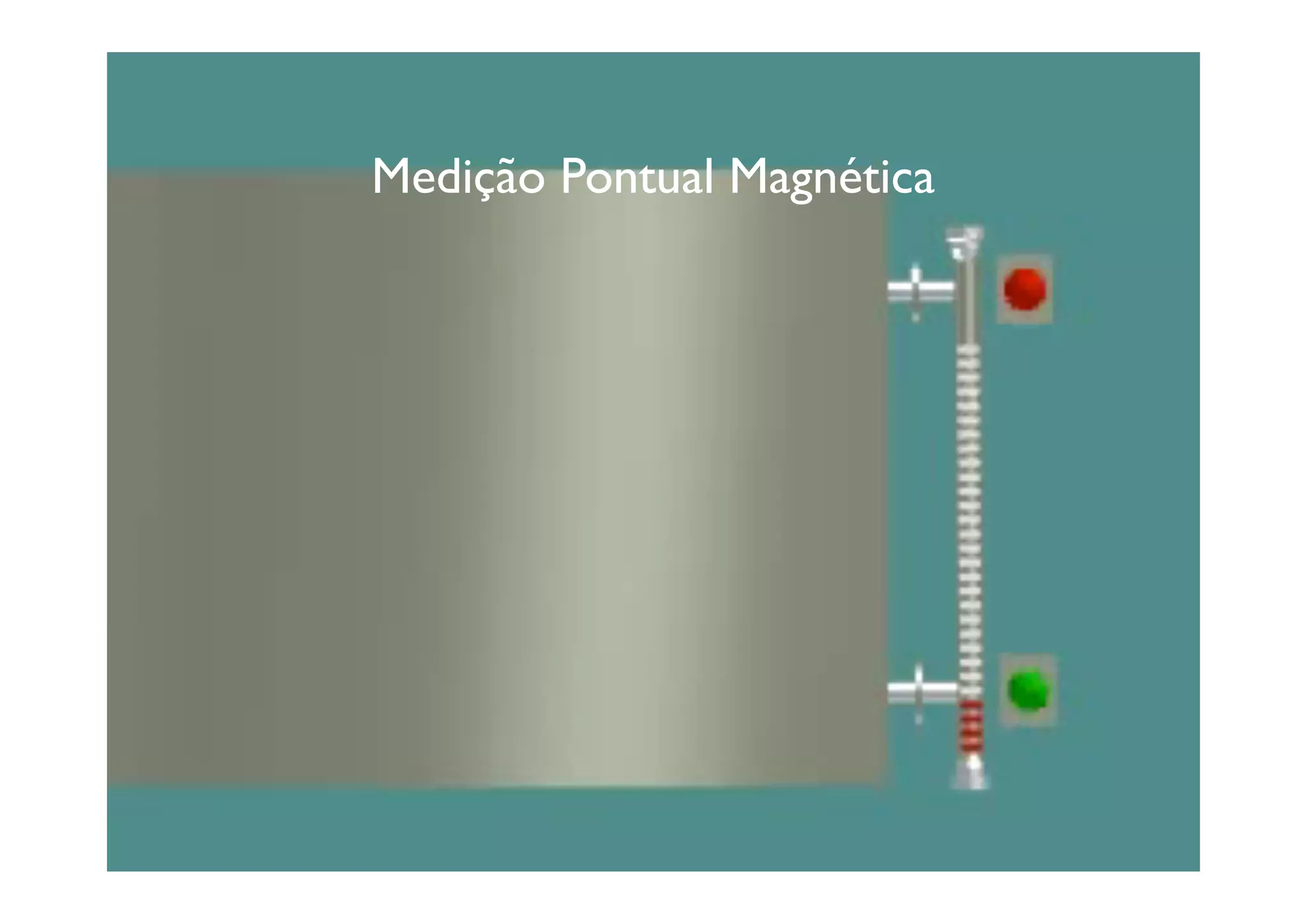

- 22. Medição Pontual Magnéticapor Flutuação
- 23.

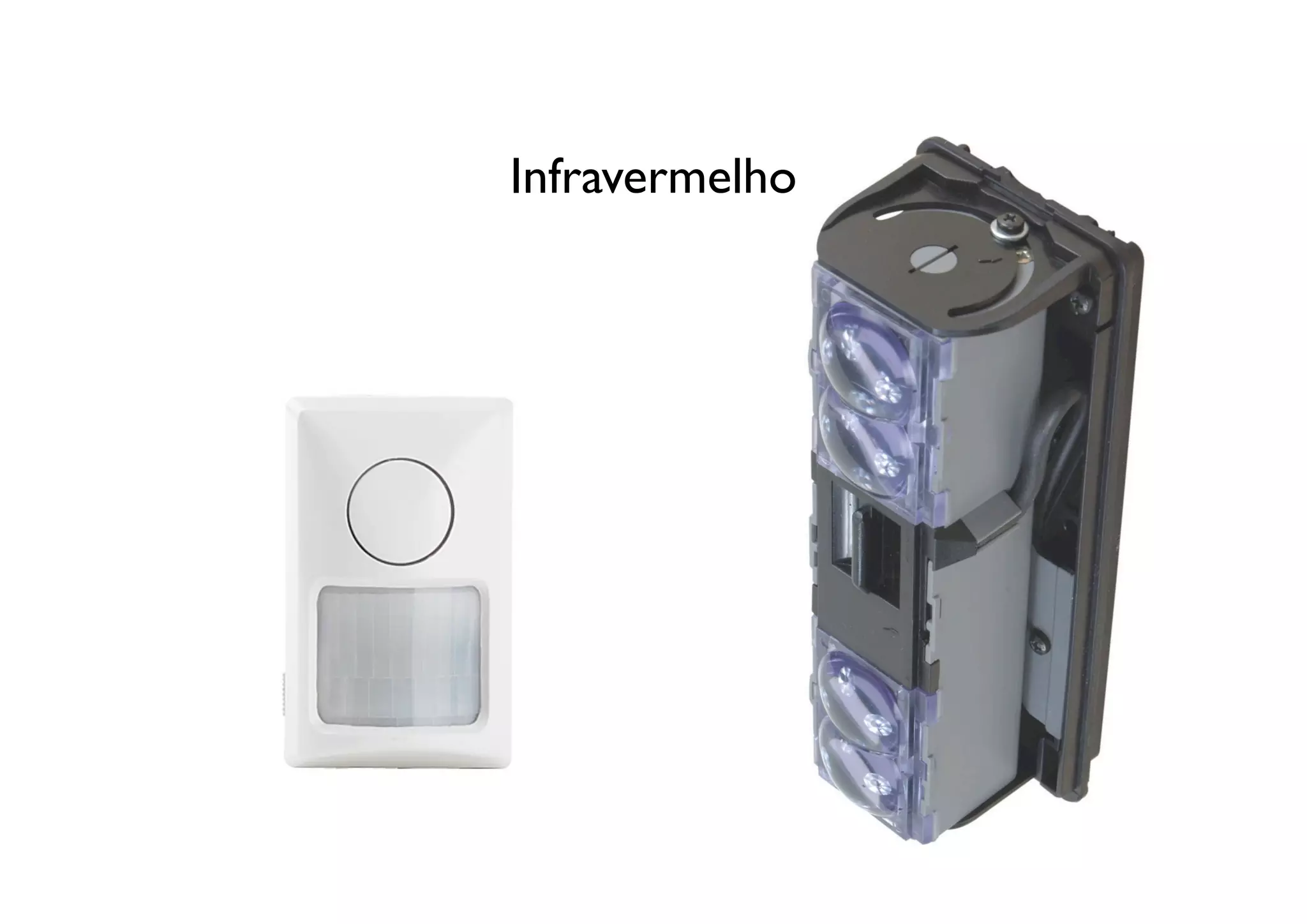

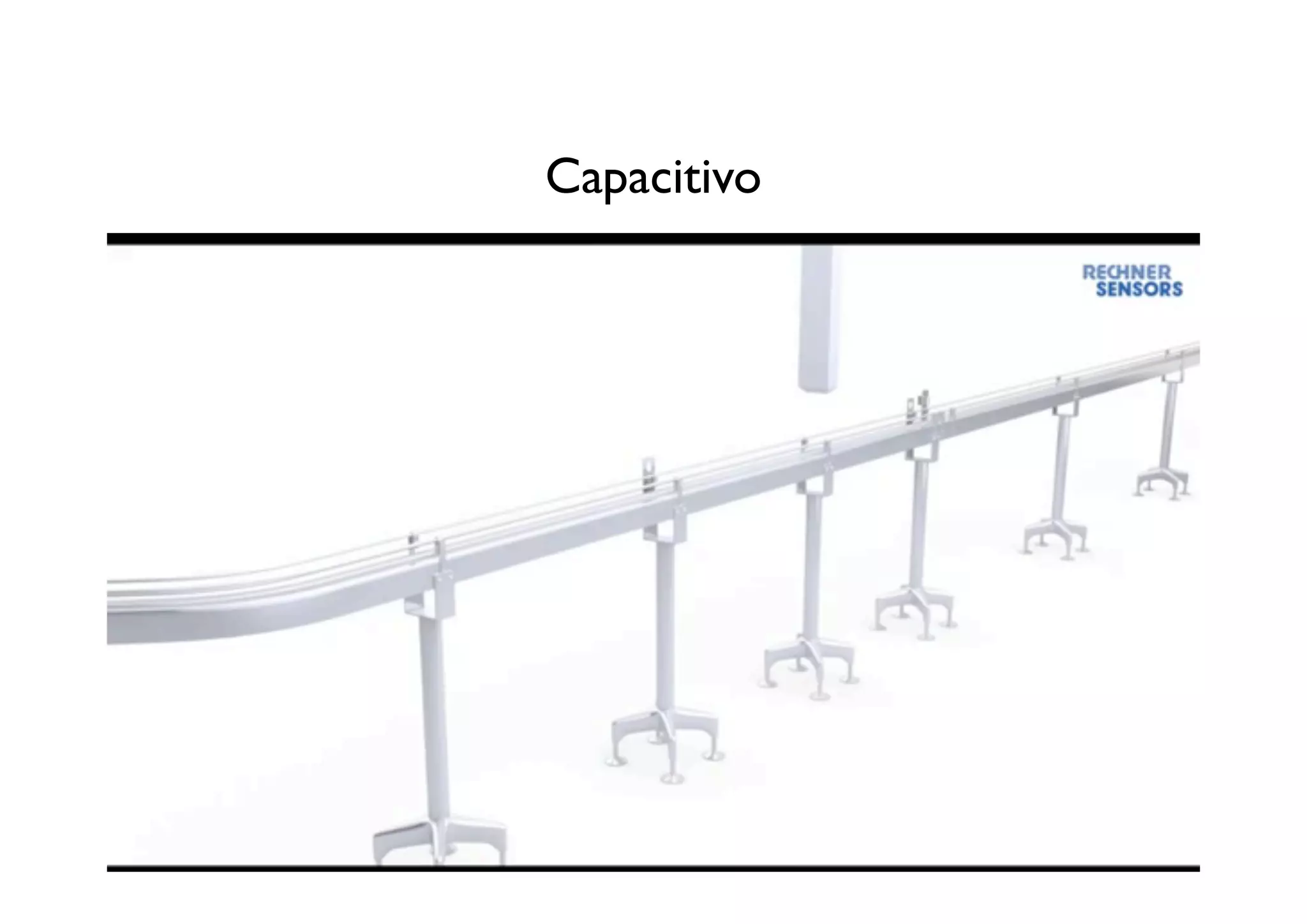

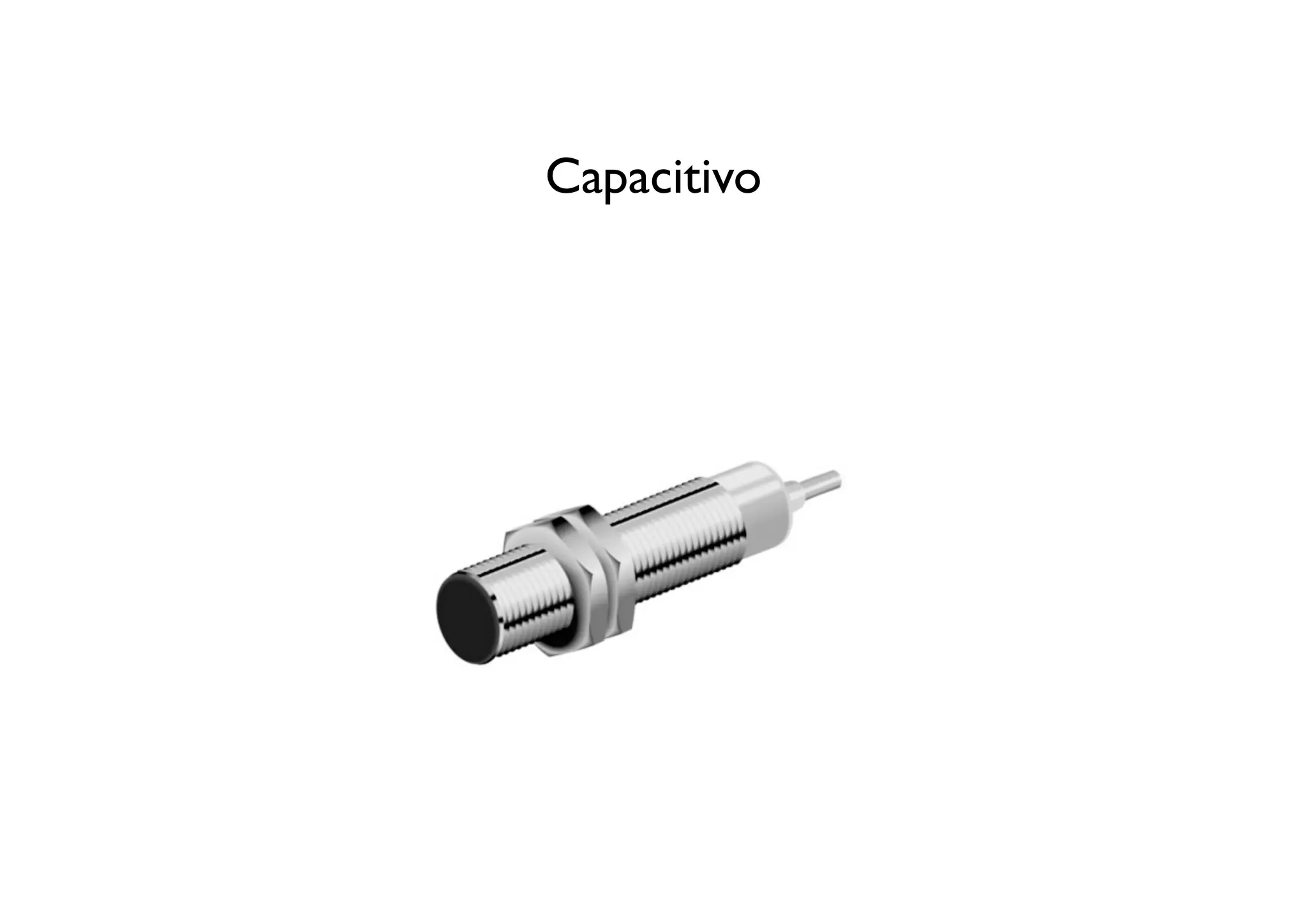

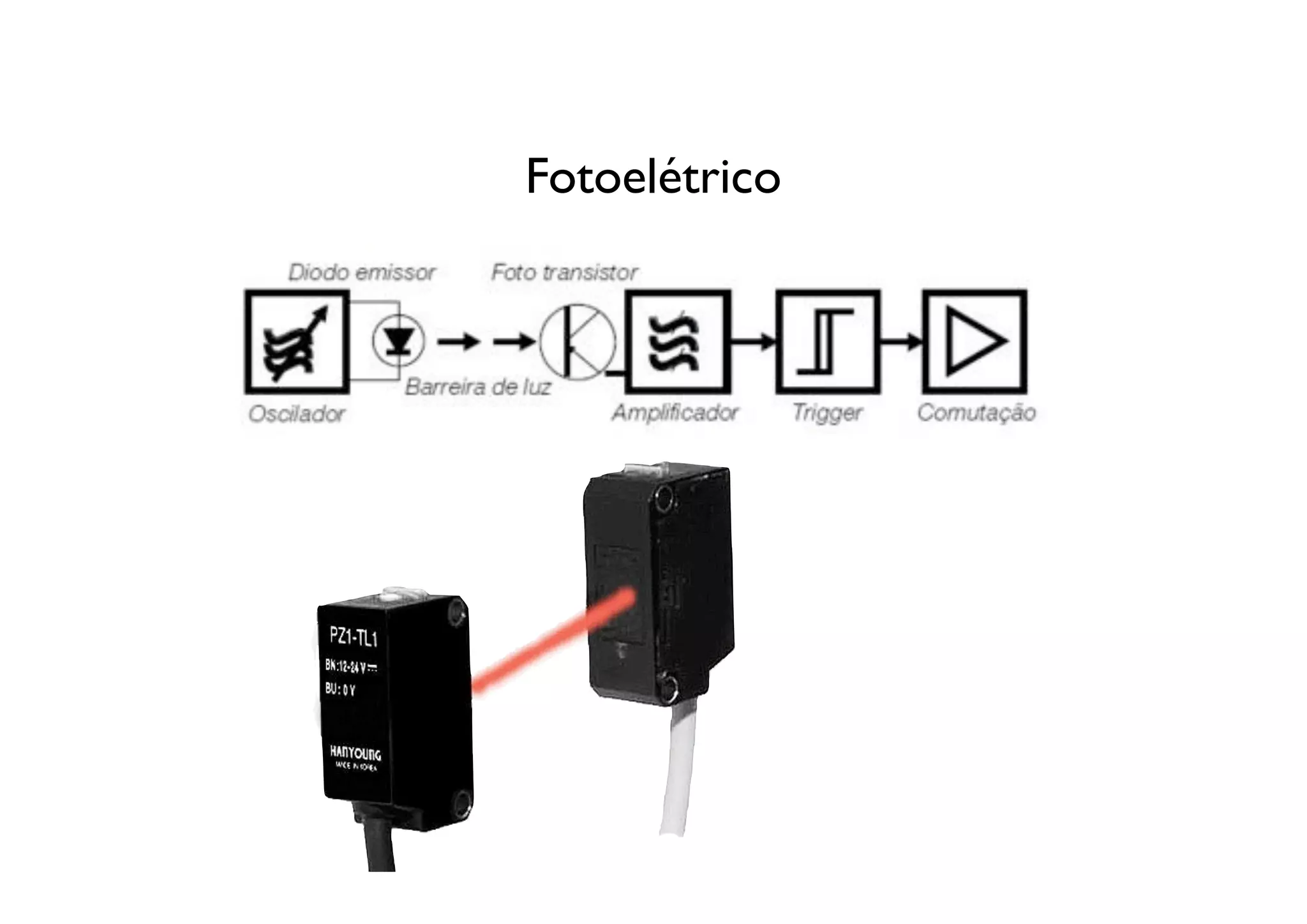

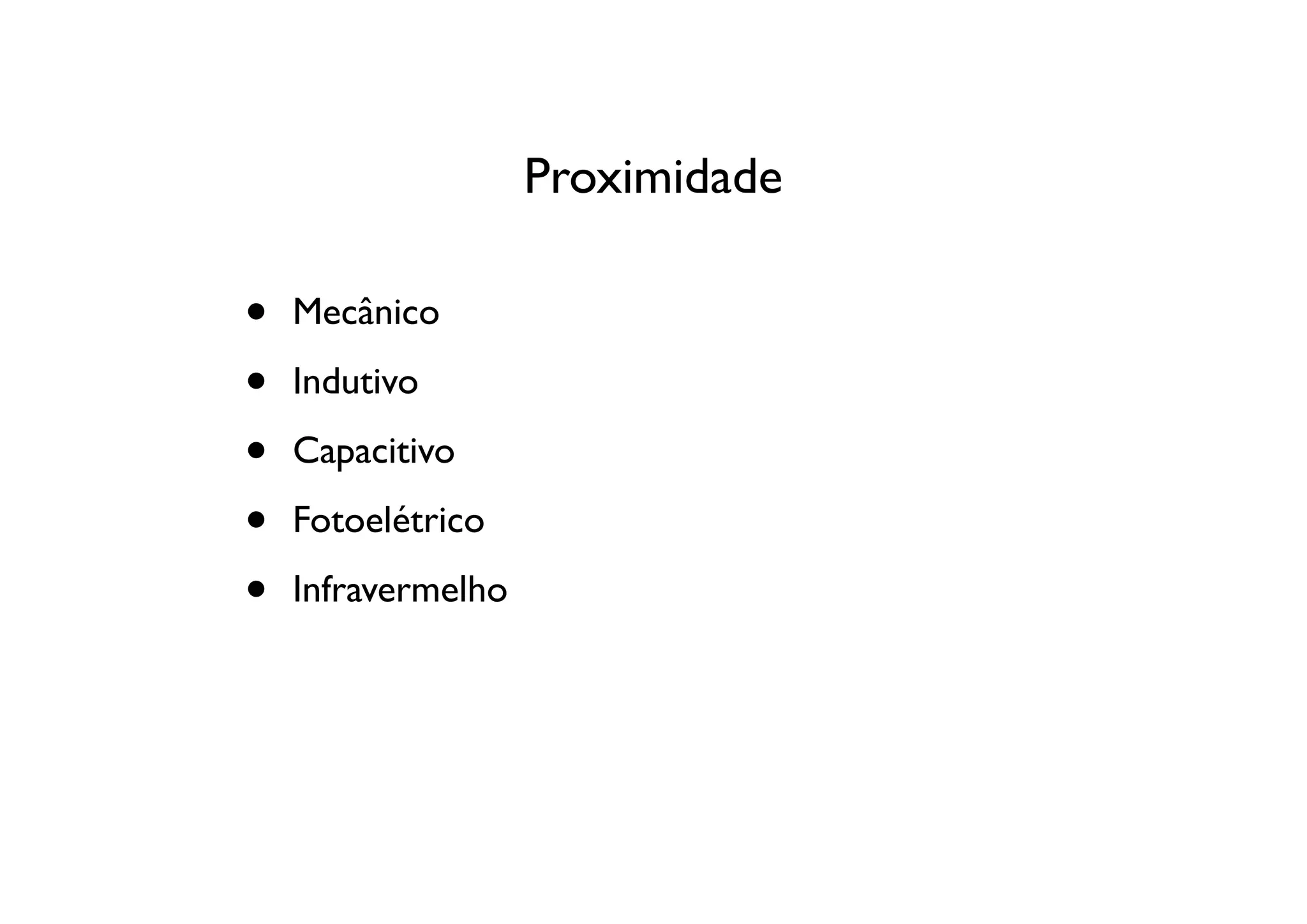

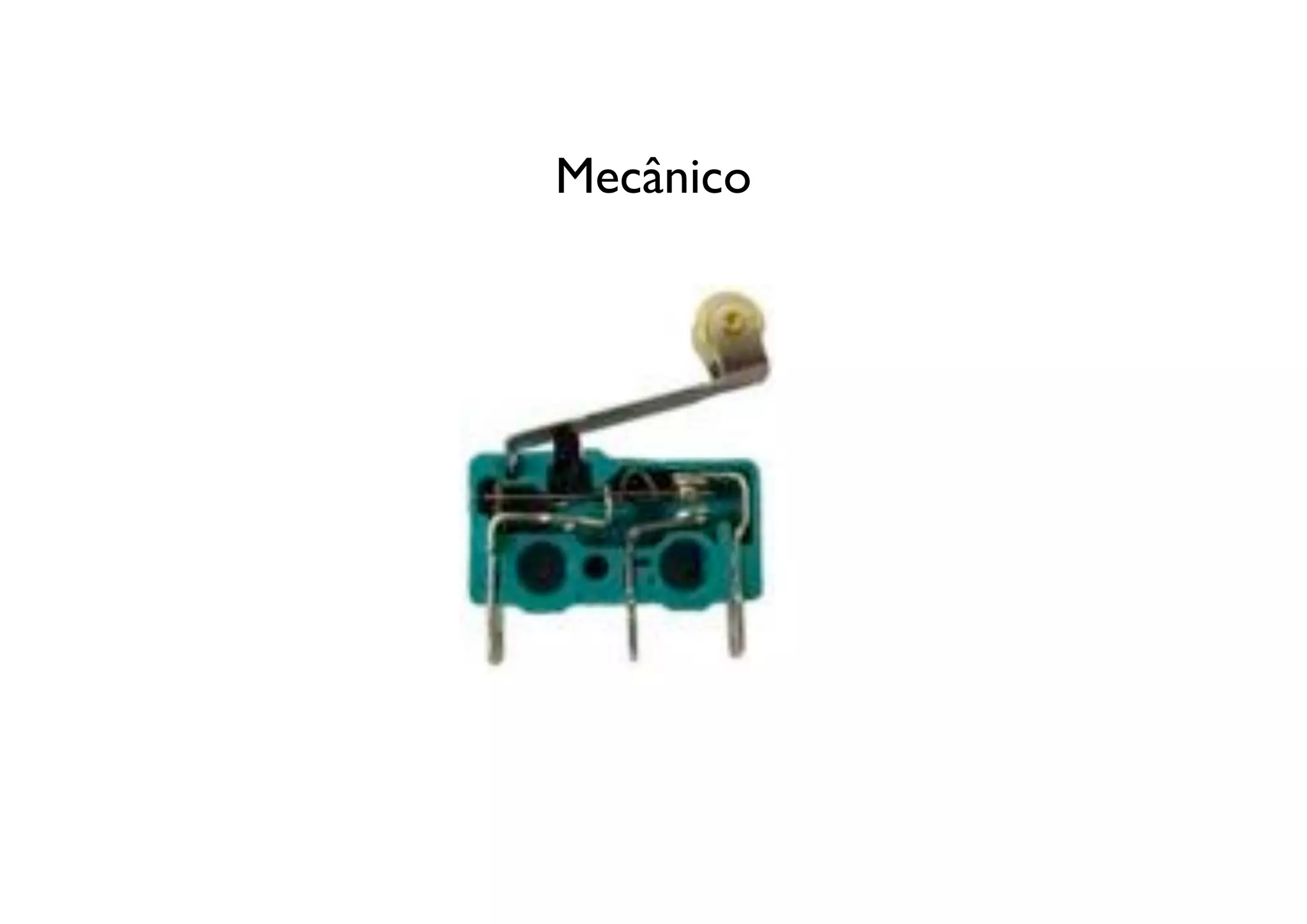

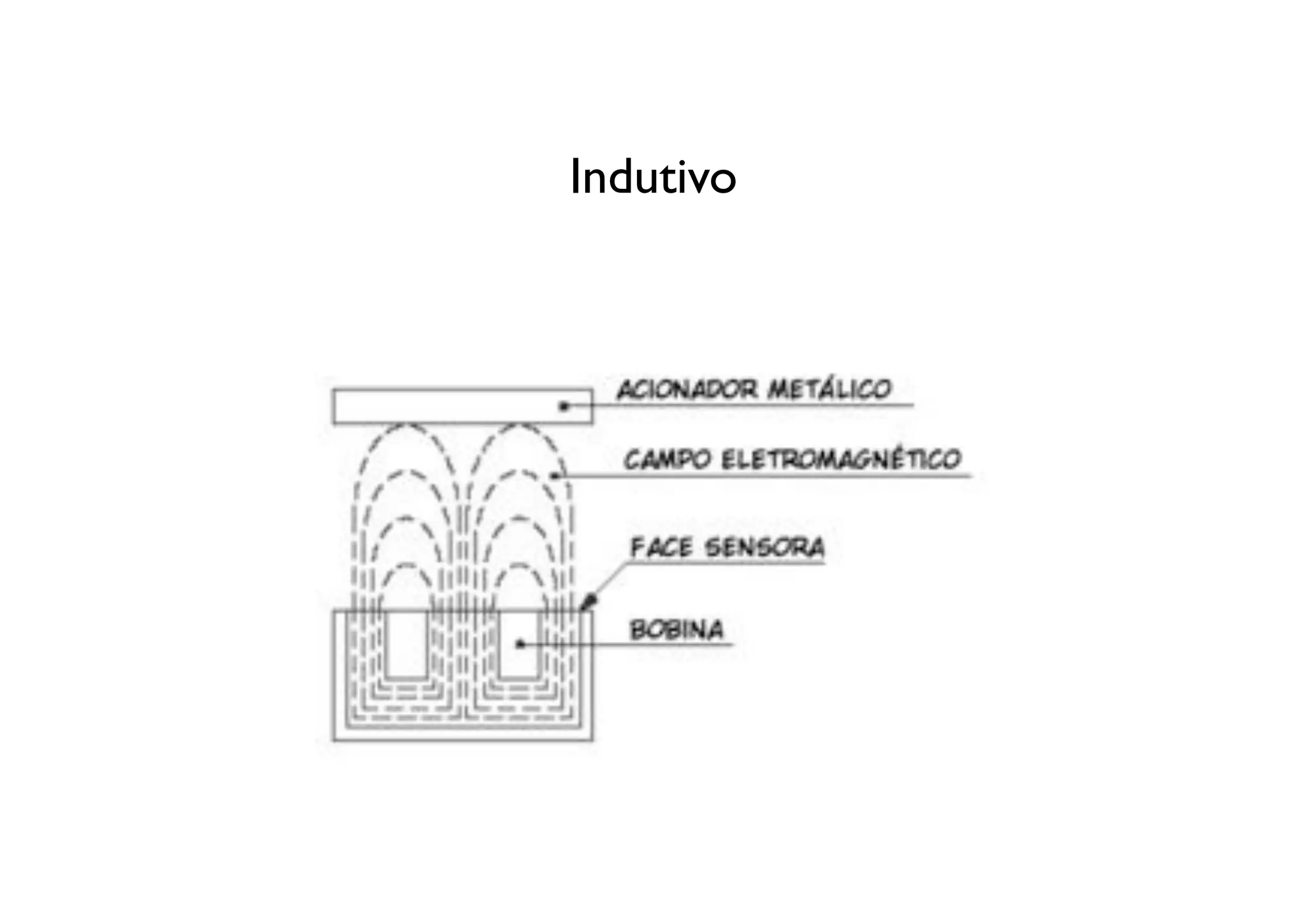

- 24. Proximidade • Mecânico • Indutivo • Capacitivo • Fotoelétrico • Infravermelho
- 25.
- 26.
- 27.
- 28.
- 29.

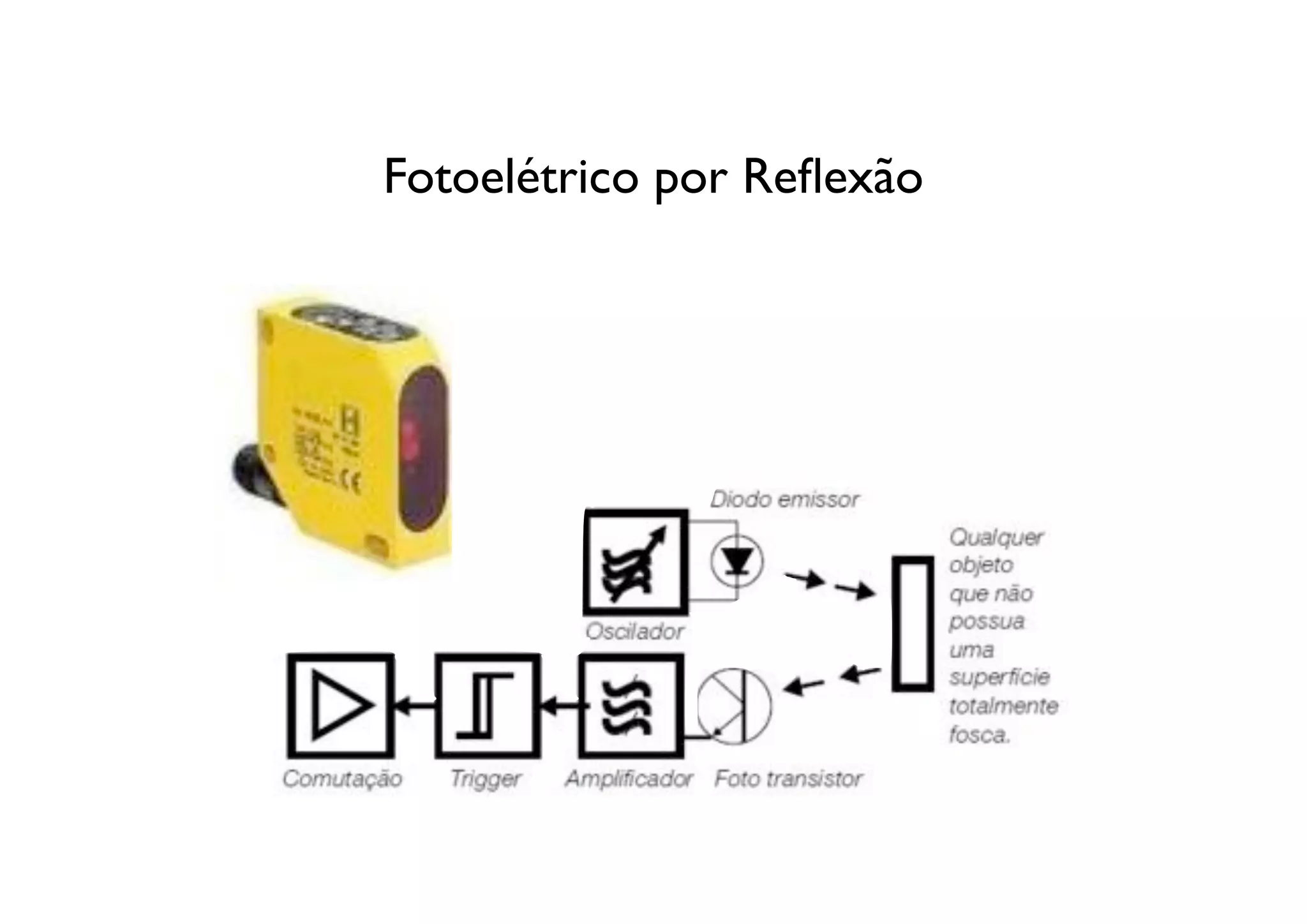

- 30.
- 31.

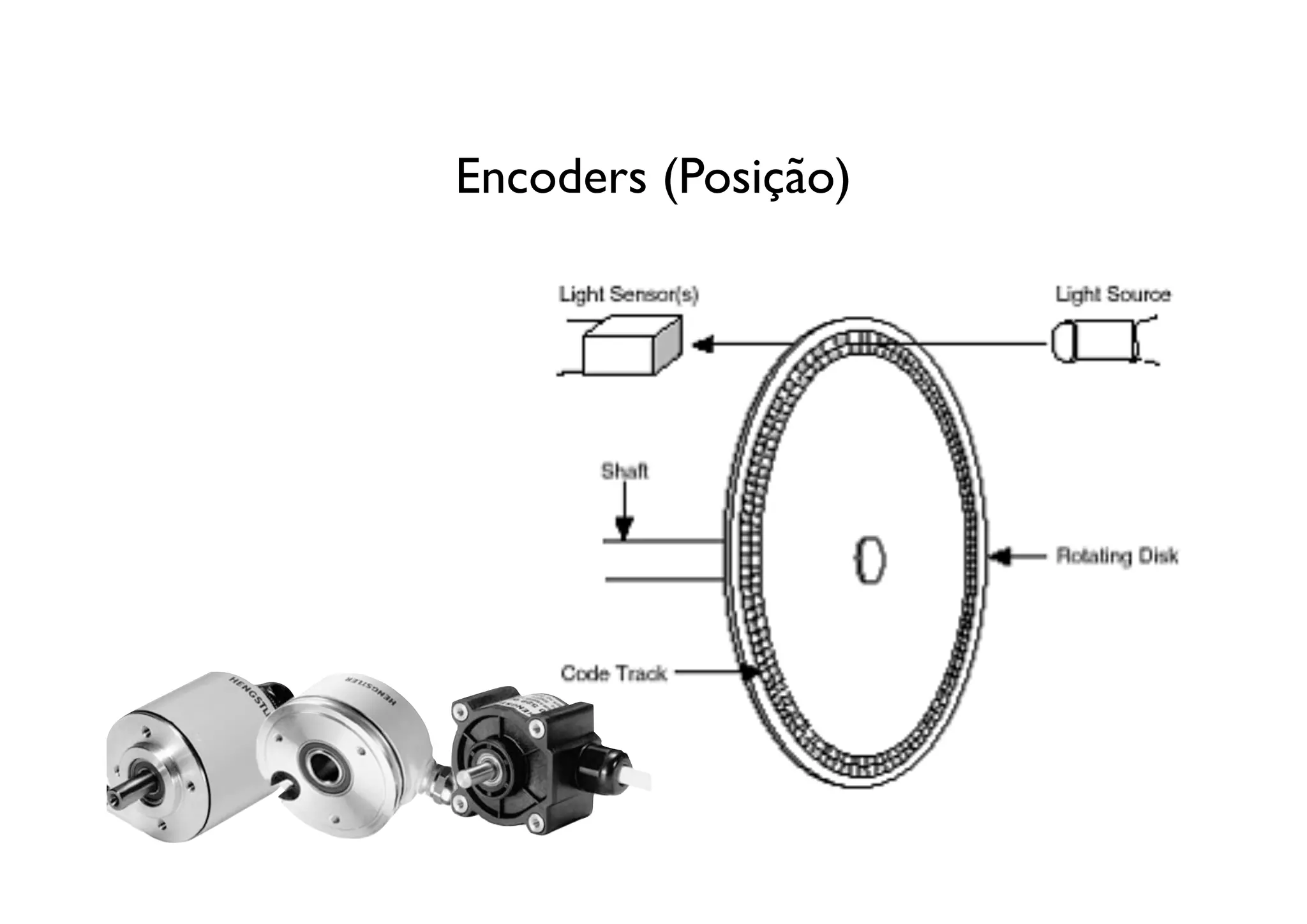

- 32.

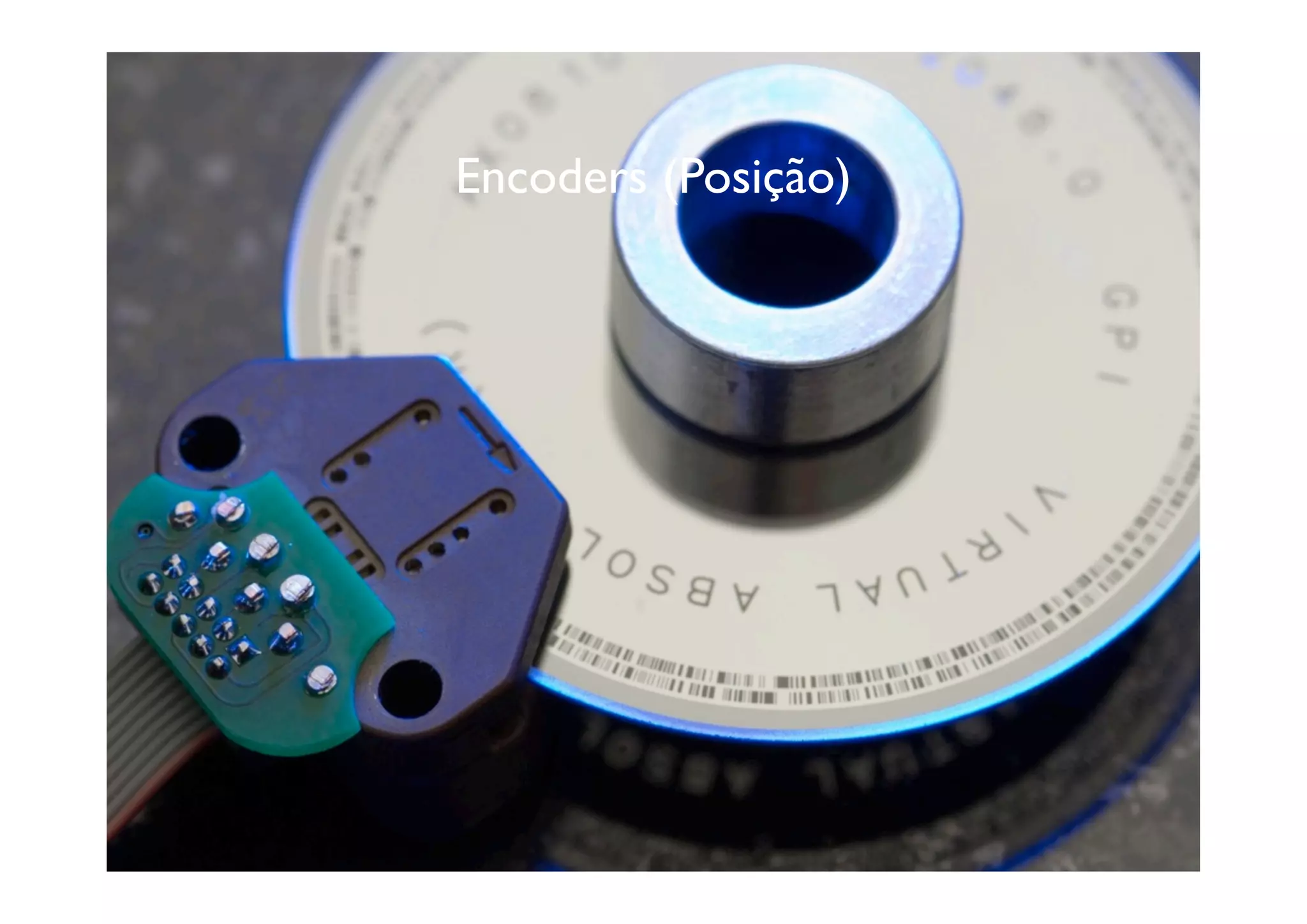

- 33.

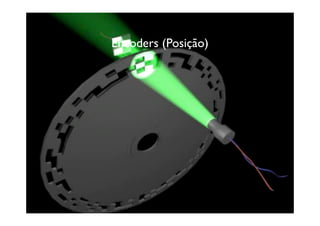

- 34.

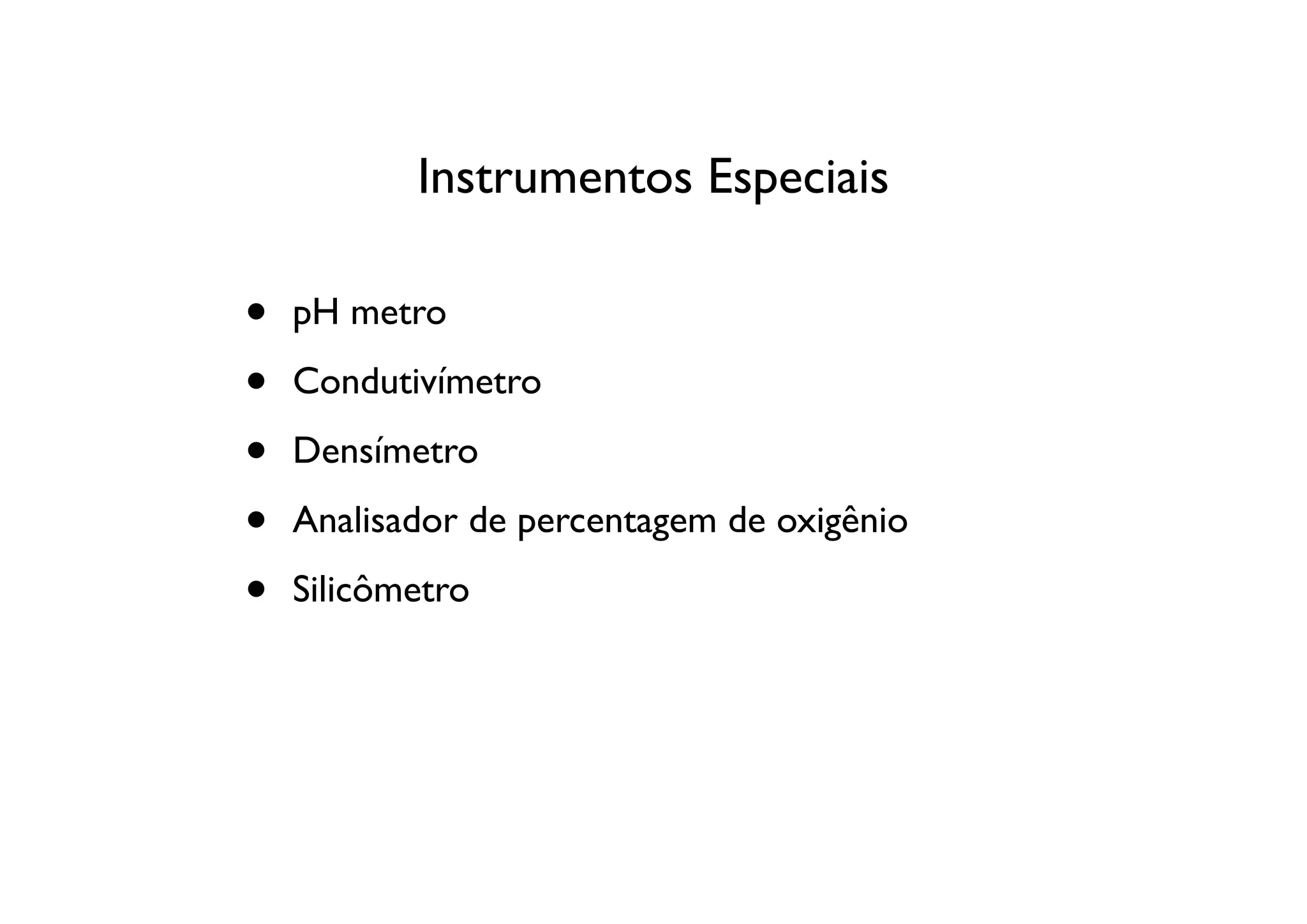

- 35. Instrumentos Especiais • pH metro • Condutivímetro • Densímetro • Analisador de percentagem de oxigênio • Silicômetro
- 36.
