- 1. Prof. Dr. HugoCelso Dutra de Souza UNIVERSIDADE DE SÃO PAULO FACULDADE DE MEDICINA DE RIBEIRÃO PRETO LABORATÓRIO DE FISIOTERAPIA CARDIOVASCULAR DISCIPLINA DE FISIOTERAPIA APLICA A CARDIOLOGIA CLÍNICA E CIRÚRGICA ELETROCARDIOGRAMA

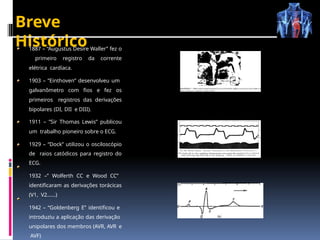

- 2. Breve Histórico 1887 – “AugustusDesire Waller” fez o primeiro registro da corrente elétrica cardíaca. 1903 – ”Einthoven” desenvolveu um galvanômetro com fios e fez os primeiros registros das derivações bipolares (DI, DII e DIII). 1911 – ”Sir Thomas Lewis” publicou um trabalho pioneiro sobre o ECG. 1929 – “Dock” utilizou o osciloscópio de raios catódicos para registro do ECG. 1932 –” Wolferth CC e Wood CC” identificaram as derivações torácicas (V1, V2......) 1942 – “Goldenberg E” identificou e introduziu a aplicação das derivação unipolares dos membros (AVR, AVR e AVF)
- 3.

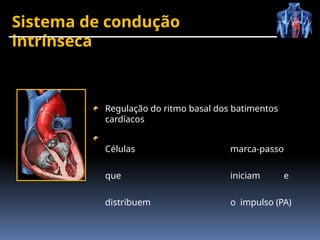

- 4. Regulação do ritmobasal dos batimentos cardíacos Células marca-passo que iniciam e distribuem o impulso (PA) Sistema de condução intrínseca

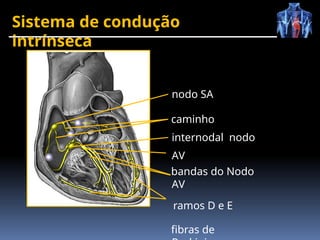

- 5. Sistema de condução intrínseca nodoSA caminho internodal nodo AV bandas do Nodo AV ramos D e E fibras de

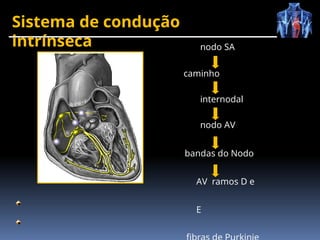

- 6. Sistema de condução intrínsecanodo SA caminho internodal nodo AV bandas do Nodo AV ramos D e E
- 7.

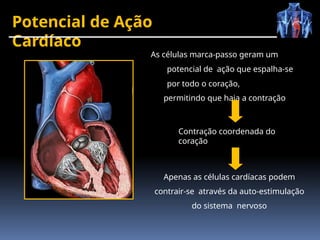

- 8. Potencial de Ação Cardíaco Ascélulas marca-passo geram um potencial de ação que espalha-se por todo o coração, permitindo que haja a contração Apenas as células cardíacas podem contrair-se através da auto-estimulação do sistema nervoso Contração coordenada do coração

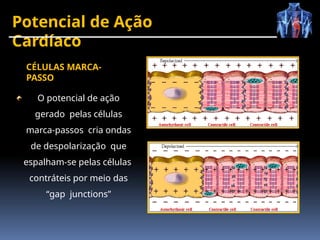

- 9. Potencial de Ação Cardíaco Opotencial de ação gerado pelas células marca-passos cria ondas de despolarização que espalham-se pelas células contráteis por meio das “gap junctions” CÉLULAS MARCA- PASSO

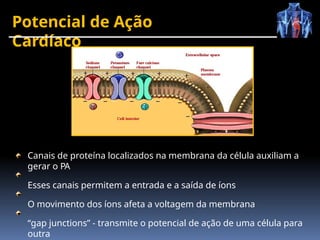

- 10. Potencial de Ação Cardíaco Canaisde proteína localizados na membrana da célula auxiliam a gerar o PA Esses canais permitem a entrada e a saída de íons O movimento dos íons afeta a voltagem da membrana “gap junctions” - transmite o potencial de ação de uma célula para outra

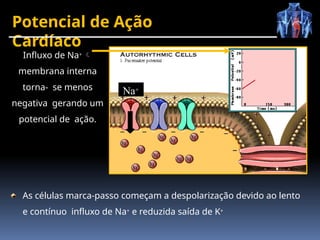

- 11. Potencial de Ação Cardíaco Influxode Na+ membrana interna torna- se menos negativa gerando um potencial de ação. Na+ As células marca-passo começam a despolarização devido ao lento e contínuo influxo de Na+ e reduzida saída de K+

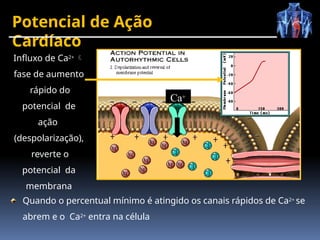

- 12. Potencial de Ação Cardíaco Quandoo percentual mínimo é atingido os canais rápidos de Ca2+ se abrem e o Ca2+ entra na célula Influxo de Ca2+ fase de aumento rápido do potencial de ação (despolarização), reverte o potencial da membrana Ca+

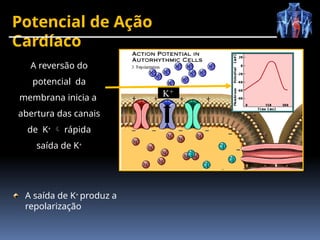

- 13. Potencial de Ação Cardíaco Asaída de K+ produz a repolarização A reversão do potencial da membrana inicia a abertura das canais de K+ rápida saída de K+ K+

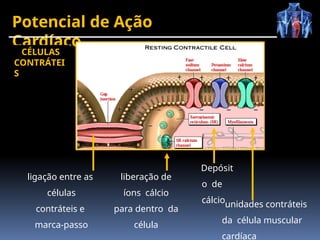

- 14. Potencial de Ação Cardíaco ligaçãoentre as células contráteis e marca-passo liberação de íons cálcio para dentro da célula unidades contráteis da célula muscular cardíaca Depósit o de cálcio CÉLULAS CONTRÁTEI S

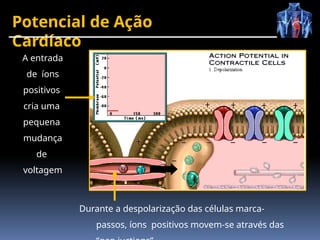

- 15. Potencial de Ação Cardíaco Aentrada de íons positivos cria uma pequena mudança de voltagem Durante a despolarização das células marca- passos, íons positivos movem-se através das

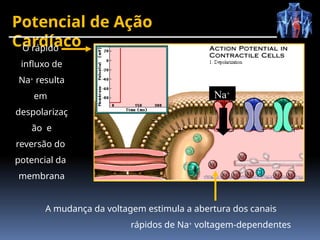

- 16. Potencial de Ação Cardíaco Orápido influxo de Na+ resulta em despolarizaç ão e reversão do potencial da membrana A mudança da voltagem estimula a abertura dos canais rápidos de Na+ voltagem-dependentes Na+

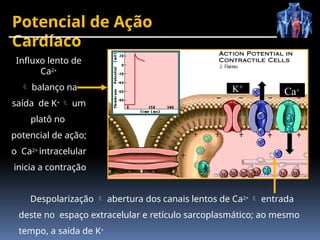

- 17. Potencial de Ação Cardíaco Influxolento de Ca2+ balanço na saída de K+ um platô no potencial de ação; o Ca2+ intracelular inicia a contração Ca+ K+ Despolarização abertura dos canais lentos de Ca2+ entrada deste no espaço extracelular e retículo sarcoplasmático; ao mesmo tempo, a saída de K+

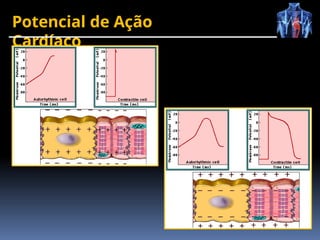

- 18.
- 19.

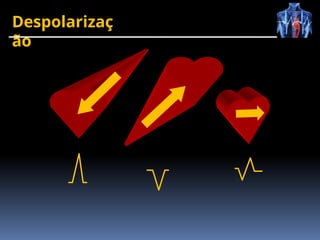

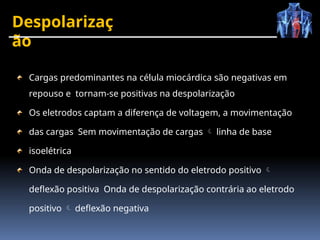

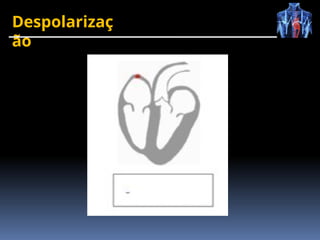

- 20. Despolarizaç ão Cargas predominantes nacélula miocárdica são negativas em repouso e tornam-se positivas na despolarização Os eletrodos captam a diferença de voltagem, a movimentação das cargas Sem movimentação de cargas linha de base isoelétrica Onda de despolarização no sentido do eletrodo positivo deflexão positiva Onda de despolarização contrária ao eletrodo positivo deflexão negativa
- 21.
- 22.

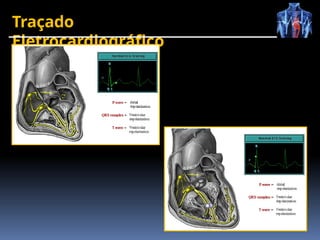

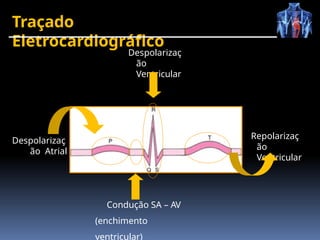

- 23. Traçado Eletrocardiográfico Repolarizaç ão Ventricular Despolarizaç ão Atrial Condução SA– AV (enchimento ventricular) Despolarizaç ão Ventricular
- 24.
- 25.

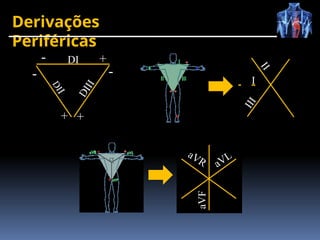

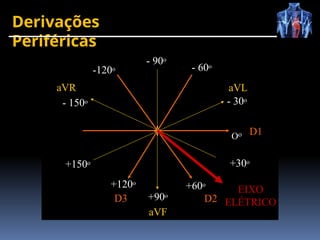

- 26. Derivações Periféricas D1 Oo +90o aVF - 90o - 60o +120o D3 aVL -30o +150o +30o aVR - 150o +60o D2 -120o EIXO ELÉTRICO

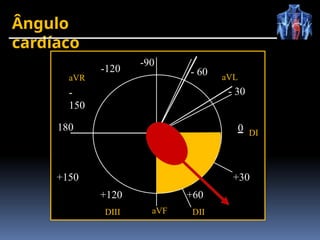

- 27. Ângulo cardíaco 0 DI aVF +120 DIII +30 +60 DII +150 -120 aVR - 150 - 60aVL - 30 -90 180 0

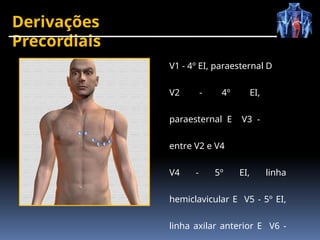

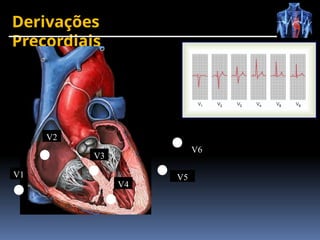

- 28. Derivações Precordiais V1 - 4ºEI, paraesternal D V2 - 4º EI, paraesternal E V3 - entre V2 e V4 V4 - 5º EI, linha hemiclavicular E V5 - 5º EI, linha axilar anterior E V6 -
- 29.

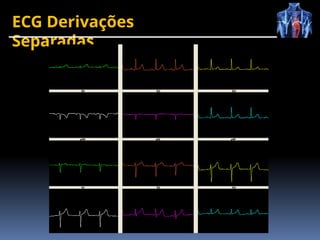

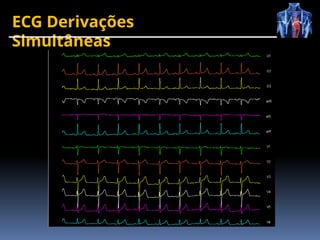

- 30. As 12 derivações 6 planofrontal 6 plano horizontal

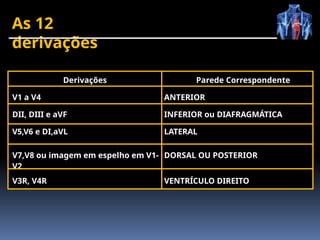

- 31. As 12 derivações Derivações ParedeCorrespondente V1 a V4 ANTERIOR DII, DIII e aVF INFERIOR ou DIAFRAGMÁTICA V5,V6 e DI,aVL LATERAL V7,V8 ou imagem em espelho em V1- V2 DORSAL OU POSTERIOR V3R, V4R VENTRÍCULO DIREITO
- 32.

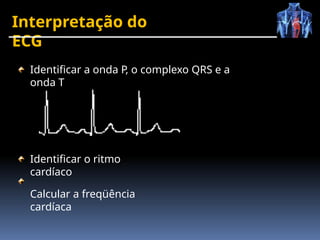

- 33. Interpretação do ECG Identificar aonda P, o complexo QRS e a onda T Identificar o ritmo cardíaco Calcular a freqüência cardíaca

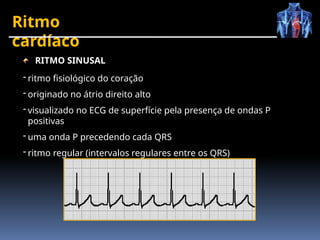

- 34. Ritmo cardíaco RITMO SINUSAL - ritmofisiológico do coração - originado no átrio direito alto - visualizado no ECG de superfície pela presença de ondas P positivas - uma onda P precedendo cada QRS - ritmo regular (intervalos regulares entre os QRS)

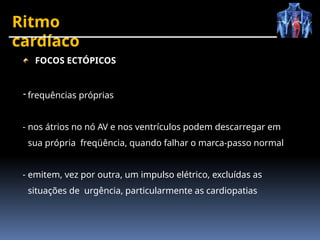

- 35. Ritmo cardíaco FOCOS ECTÓPICOS - frequênciaspróprias - nos átrios no nó AV e nos ventrículos podem descarregar em sua própria freqüência, quando falhar o marca-passo normal - emitem, vez por outra, um impulso elétrico, excluídas as situações de urgência, particularmente as cardiopatias

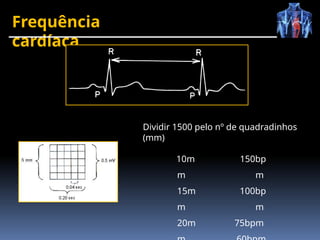

- 36. Frequência cardíaca Dividir 1500 pelonº de quadradinhos (mm) 10m m 15m m 20m 150bp m 100bp m 75bpm
- 37. Frequência cardíaca 3 0 0 1 5 0 1 0 0 7 5 300 150 10075 60 300 150 75 60 INÍCIO 100 FC entre 100 e 75

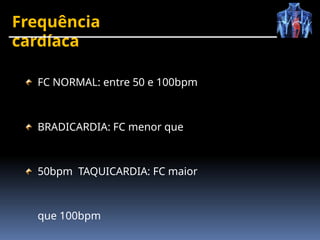

- 38. Frequência cardíaca FC NORMAL: entre50 e 100bpm BRADICARDIA: FC menor que 50bpm TAQUICARDIA: FC maior que 100bpm

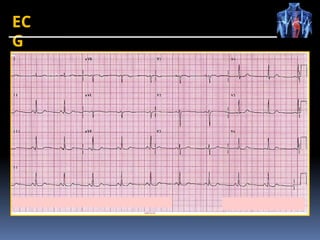

- 39.

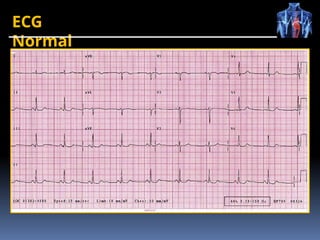

- 40.
- 41.
- 42.
- 43.

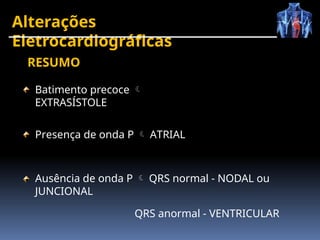

- 44. Alterações Eletrocardiográficas Batimento precoce EXTRASÍSTOLE Presençade onda P ATRIAL Ausência de onda P QRS normal - NODAL ou JUNCIONAL QRS anormal - VENTRICULAR RESUMO

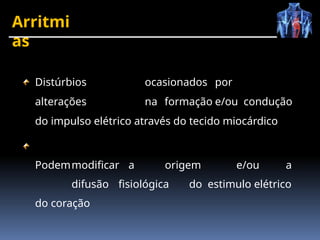

- 45. Arritmi as Distúrbios ocasionados por alteraçõesna formação e/ou condução do impulso elétrico através do tecido miocárdico Podemmodificar a origem e/ou a difusão fisiológica do estimulo elétrico do coração

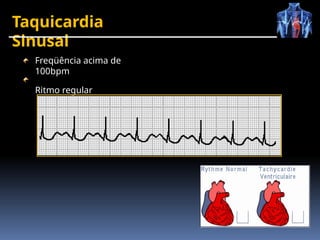

- 46.

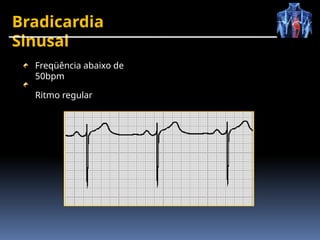

- 47.

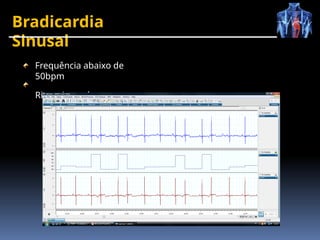

- 48.

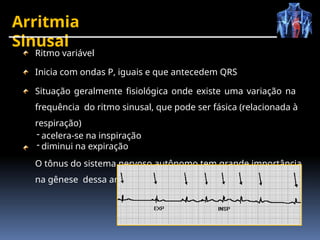

- 49. Arritmia Sinusal Ritmo variável Inicia comondas P, iguais e que antecedem QRS Situação geralmente fisiológica onde existe uma variação na frequência do ritmo sinusal, que pode ser fásica (relacionada à respiração) - acelera-se na inspiração - diminui na expiração O tônus do sistema nervoso autônomo tem grande importância na gênese dessa arritmia

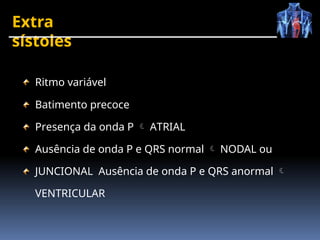

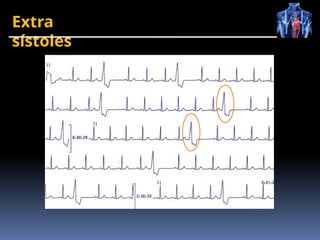

- 50. Extra sístoles Ritmo variável Batimento precoce Presençada onda P ATRIAL Ausência de onda P e QRS normal NODAL ou JUNCIONAL Ausência de onda P e QRS anormal VENTRICULAR
- 51.

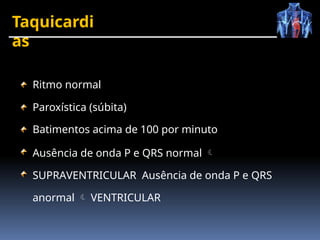

- 52. Taquicardi as Ritmo normal Paroxística (súbita) Batimentosacima de 100 por minuto Ausência de onda P e QRS normal SUPRAVENTRICULAR Ausência de onda P e QRS anormal VENTRICULAR

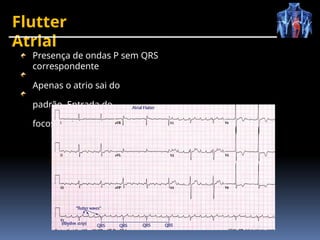

- 53. Flutter Atrial Presença de ondasP sem QRS correspondente Apenas o atrio sai do padrão Entrada de focos ectópicos
- 54. Fibrilação Atrial Ritmo variável Sem apresença de ondas P reais sem contração atrial Presença de deflexões auriculares ectópicas múltiplas Não há necessidade de “choque” sangue flui para os ventrículos Pode provocar o aparecimento de coágulos

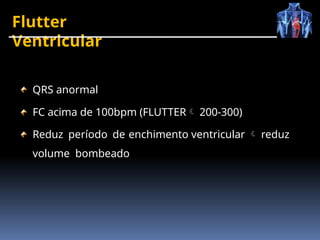

- 55. Flutter Ventricular QRS anormal FC acimade 100bpm (FLUTTER 200-300) Reduz período de enchimento ventricular reduz volume bombeado

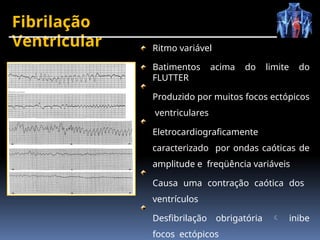

- 56. Fibrilação Ventricular Ritmo variável Batimentosacima do limite do FLUTTER Produzido por muitos focos ectópicos ventriculares Eletrocardiograficamente caracterizado por ondas caóticas de amplitude e freqüência variáveis Causa uma contração caótica dos ventrículos Desfibrilação obrigatória inibe focos ectópicos

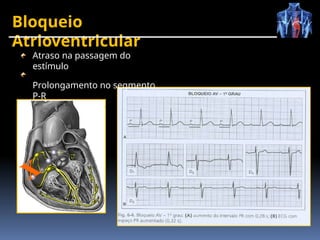

- 57. Bloqueio Atrioventricular x Atraso na passagemdo estímulo Prolongamento no segmento P-R

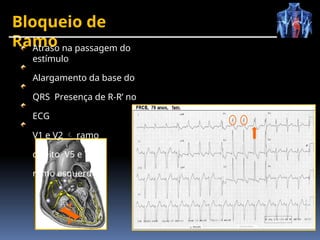

- 58. Bloqueio de Ramo x Atraso napassagem do estímulo Alargamento da base do QRS Presença de R-R’ no ECG V1 e V2 ramo direito V5 e V6 ramo esquerdo

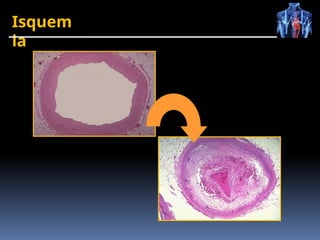

- 59.
- 60.

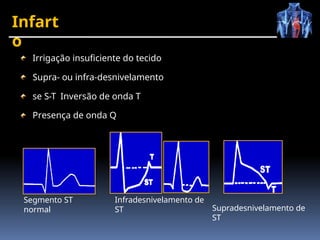

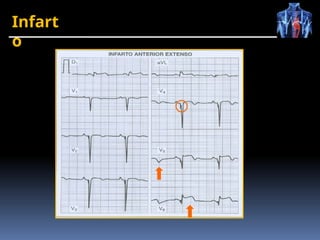

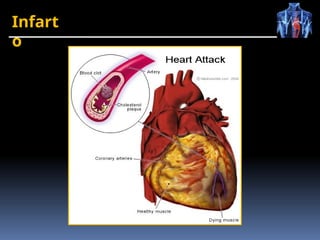

- 61. Infart o Irrigação insuficiente dotecido Supra- ou infra-desnivelamento se S-T Inversão de onda T Presença de onda Q Segmento ST normal Infradesnivelamento de ST Supradesnivelamento de ST
