O documento discute conceitos de cinemática angular no movimento humano, incluindo métodos de medição de ângulos, unidades de medida, determinação de ângulos relativos e absolutos, e aplicações no estudo do movimento da coluna lombar, ciclismo e marcha.

1. Biomecânica - http://sites.google.com/site/biomecunipampa
Felipe P Carpes
felipecarpes@unipampa.edu.br

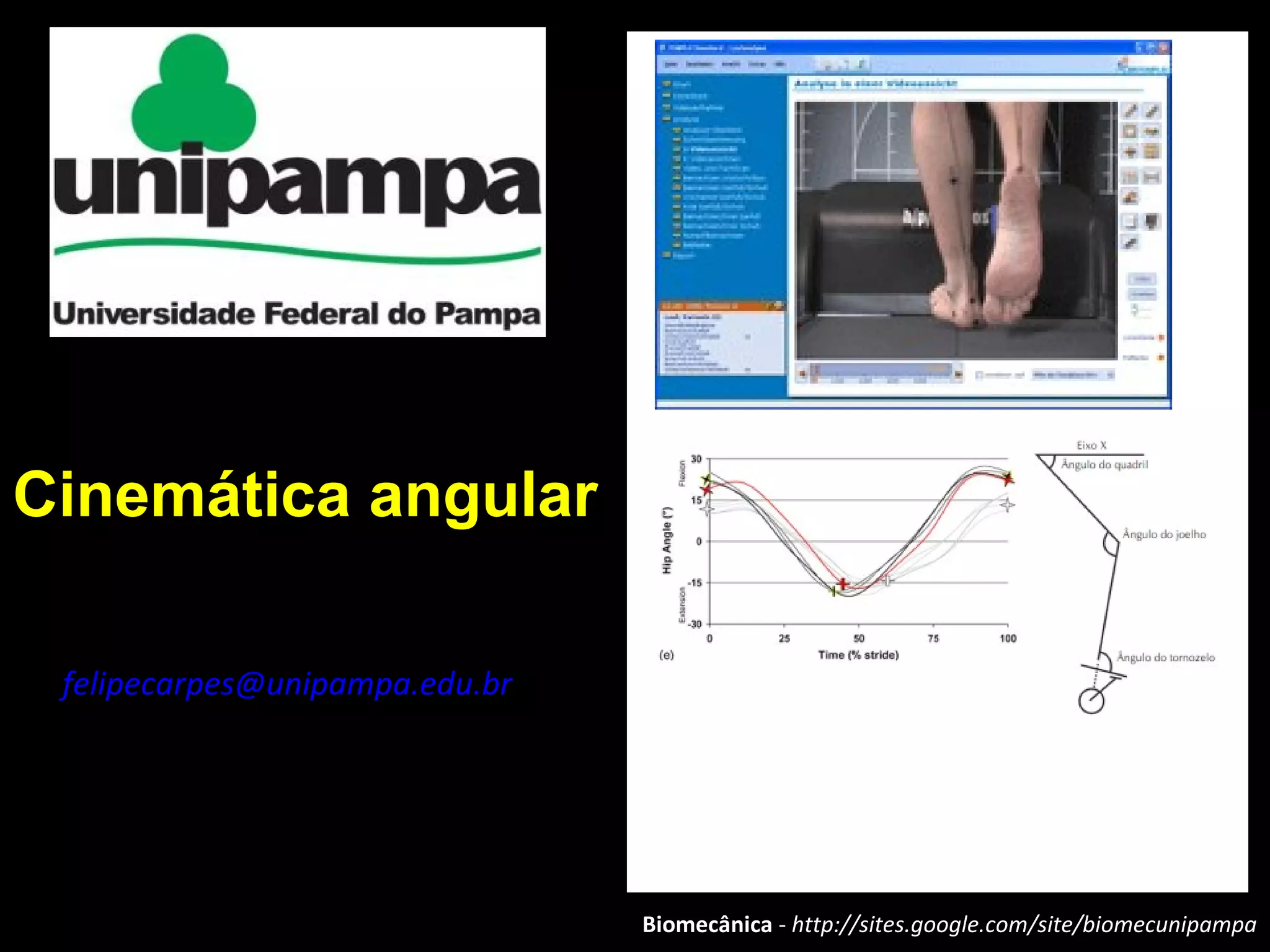

Cinemática angular

2. Biomecânica - http://sites.google.com/site/biomecunipampa

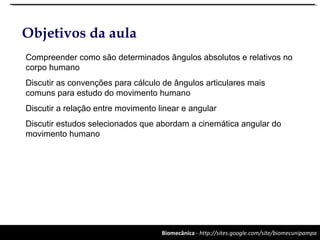

Objetivos da aula
Compreender como são determinados ângulos absolutos e relativos no
corpo humano
Discutir as convenções para cálculo de ângulos articulares mais
comuns para estudo do movimento humano
Discutir a relação entre movimento linear e angular
Discutir estudos selecionados que abordam a cinemática angular do
movimento humano

3. Biomecânica - http://sites.google.com/site/biomecunipampa
Unidades de medida
Grau (º) – uma rotação completa corresponde a 360º
Revolução – uma revolução corresponde a um giro de 360º
(útil na avaliação qualitativa)
Radiano (rad) – um radiano é definido como a medida de
um ângulo no centro de um círculo descrito por um arco
igual ao comprimento do raio do círculo
1 rad = 57,3º
360º = 2 π rad

4. Biomecânica - http://sites.google.com/site/biomecunipampa

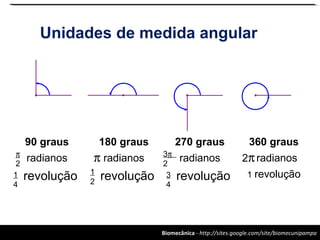

Unidades de medida angular
90 graus
radianos
revolução
π
2
1
4
180 graus
radianos
revolução
π
1
2
270 graus
radianos
revolução
3π
2
3
4
360 graus
radianos
1 revolução
2π

5. Biomecânica - http://sites.google.com/site/biomecunipampa

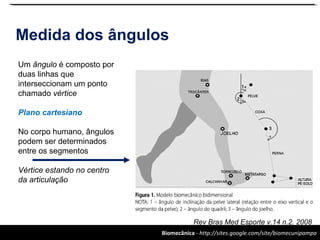

Medida dos ângulos
Rev Bras Med Esporte v.14 n.2. 2008
Um ângulo é composto por
duas linhas que
interseccionam um ponto
chamado vértice
Plano cartesiano
No corpo humano, ângulos
podem ser determinados
entre os segmentos
Vértice estando no centro
da articulação

6. Biomecânica - http://sites.google.com/site/biomecunipampa

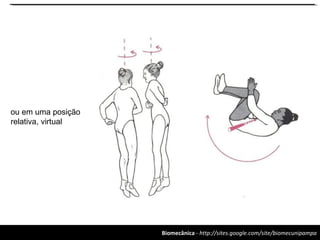

ou em uma posição
relativa, virtual

7. Biomecânica - http://sites.google.com/site/biomecunipampa

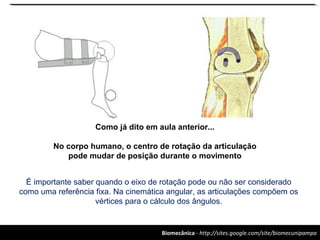

Como já dito em aula anterior...
No corpo humano, o centro de rotação da articulação
pode mudar de posição durante o movimento
É importante saber quando o eixo de rotação pode ou não ser considerado
como uma referência fixa. Na cinemática angular, as articulações compõem os
vértices para o cálculo dos ângulos.

8. Biomecânica - http://sites.google.com/site/biomecunipampa

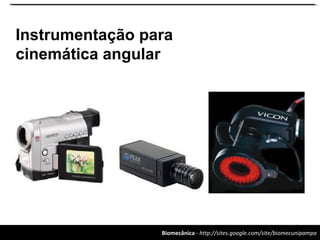

Instrumentação para
cinemática angular

9. Biomecânica - http://sites.google.com/site/biomecunipampa

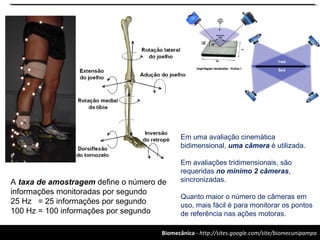

Em uma avaliação cinemática
bidimensional, uma câmera é utilizada.
Em avaliações tridimensionais, são
requeridas no mínimo 2 câmeras,
sincronizadas.
Quanto maior o número de câmeras em
uso, mais fácil é para monitorar os pontos
de referência nas ações motoras.
A taxa de amostragem define o número de
informações monitoradas por segundo
25 Hz = 25 informações por segundo
100 Hz = 100 informações por segundo

10. Biomecânica - http://sites.google.com/site/biomecunipampa

11. Biomecânica - http://sites.google.com/site/biomecunipampa

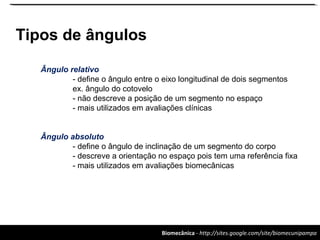

Tipos de ângulos
Ângulo relativo
- define o ângulo entre o eixo longitudinal de dois segmentos
ex. ângulo do cotovelo
- não descreve a posição de um segmento no espaço
- mais utilizados em avaliações clínicas
Ângulo absoluto
- define o ângulo de inclinação de um segmento do corpo
- descreve a orientação no espaço pois tem uma referência fixa
- mais utilizados em avaliações biomecânicas

12. Biomecânica - http://sites.google.com/site/biomecunipampa
y
x
x1,y1
x2,y2
x3,y3
x5,y5
x6,y6
x4,y4
x

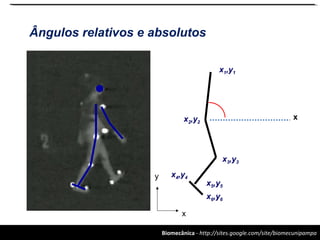

Ângulos relativos e absolutos

13. Biomecânica - http://sites.google.com/site/biomecunipampa

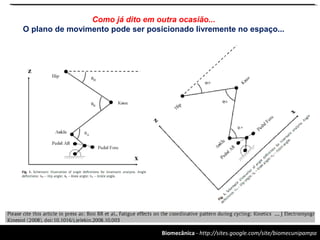

Como já dito em outra ocasião...
O plano de movimento pode ser posicionado livremente no espaço...

14. Biomecânica - http://sites.google.com/site/biomecunipampa

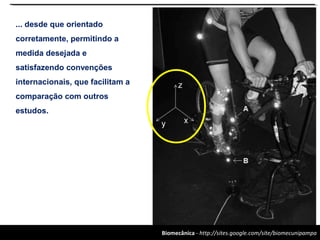

... desde que orientado
corretamente, permitindo a
medida desejada e
satisfazendo convenções
internacionais, que facilitam a
comparação com outros
estudos.

15. Biomecânica - http://sites.google.com/site/biomecunipampa
y
x
Quadril (1,14; 0,80)

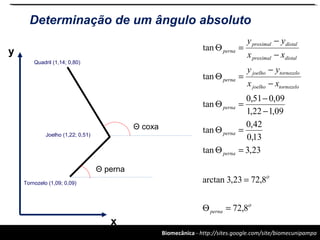

Determinação de um ângulo absoluto
Θ coxa
Θ perna
Joelho (1,22; 0,51)
Tornozelo (1,09; 0,09)
ο
ο
8,72
8,7223,3arctan
23,3tan
13,0
42,0
tan
09,122,1
09,051,0
tan
tan
tan
=Θ
=
=Θ
=Θ
−
−
=Θ
−
−
=Θ
−
−
=Θ
perna
perna
perna
perna
tornozelojoelho
tornozelojoelho
perna
distalproximal
distalproximal
perna
xx
yy
xx
yy

16. Biomecânica - http://sites.google.com/site/biomecunipampa

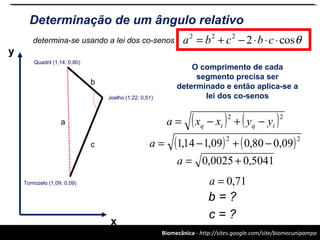

Determinação de um ângulo relativo
y
x
Quadril (1,14; 0,80)
Joelho (1,22; 0,51)
Tornozelo (1,09; 0,09)
determina-se usando a lei dos co-senos
( ) ( )22
tqtq yyxxa −+−=a
b
c ( ) ( )22
09,080,009,114,1 −+−=a
5041,00025,0 +=a
71,0=a
θcos2222
⋅⋅⋅−+= cbcba
b = ?
c = ?
O comprimento de cada
segmento precisa ser
determinado e então aplica-se a
lei dos co-senos

17. Biomecânica - http://sites.google.com/site/biomecunipampa

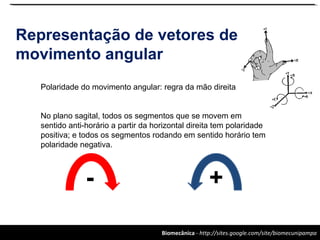

Representação de vetores de
movimento angular
Polaridade do movimento angular: regra da mão direita
No plano sagital, todos os segmentos que se movem em
sentido anti-horário a partir da horizontal direita tem polaridade
positiva; e todos os segmentos rodando em sentido horário tem
polaridade negativa.
+-

18. Biomecânica - http://sites.google.com/site/biomecunipampa

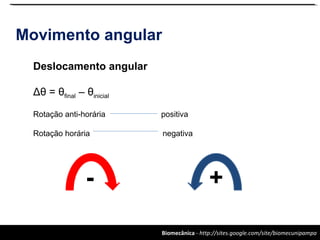

Movimento angular
Deslocamento angular
Δθ = θfinal – θinicial
Rotação anti-horária positiva
Rotação horária negativa
+-

19. Biomecânica - http://sites.google.com/site/biomecunipampa

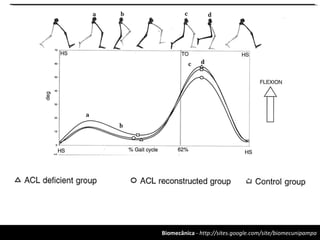

20. Biomecânica - http://sites.google.com/site/biomecunipampa

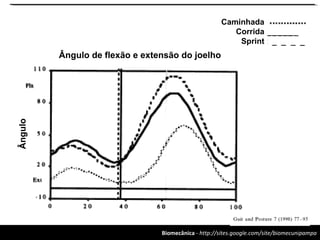

Ângulo de flexão e extensão do joelho
Ângulo Caminhada
Corrida
Sprint

21. Biomecânica - http://sites.google.com/site/biomecunipampa

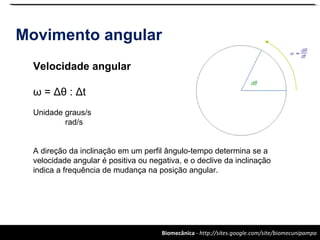

Movimento angular
Velocidade angular
ω = Δθ : Δt
Unidade graus/s
rad/s
A direção da inclinação em um perfil ângulo-tempo determina se a
velocidade angular é positiva ou negativa, e o declive da inclinação
indica a frequência de mudança na posição angular.

22. Biomecânica - http://sites.google.com/site/biomecunipampa

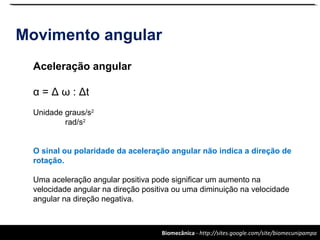

Movimento angular
Aceleração angular
α = Δ ω : Δt
Unidade graus/s2
rad/s2
O sinal ou polaridade da aceleração angular não indica a direção de
rotação.
Uma aceleração angular positiva pode significar um aumento na
velocidade angular na direção positiva ou uma diminuição na velocidade
angular na direção negativa.

23. Biomecânica - http://sites.google.com/site/biomecunipampa

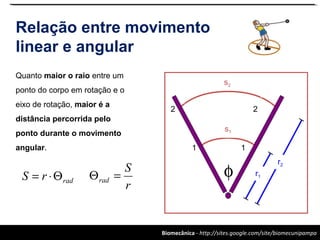

Relação entre movimento
linear e angular
Quanto maior o raio entre um
ponto do corpo em rotação e o
eixo de rotação, maior é a
distância percorrida pelo
ponto durante o movimento
angular. 1 1
2 2
r1
r2
s2
s1
φ
r
S
rad =ΘradrS Θ⋅=

24. Biomecânica - http://sites.google.com/site/biomecunipampa

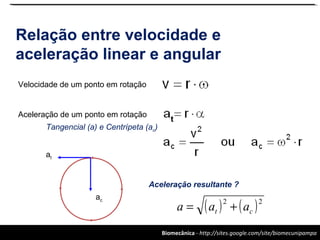

Relação entre velocidade e
aceleração linear e angular
Velocidade de um ponto em rotação
Aceleração de um ponto em rotação
Tangencial (a) e Centrípeta (ac)
Aceleração resultante ?
t
( ) ( )22
ct aaa +=
at
ac

25. Biomecânica - http://sites.google.com/site/biomecunipampa

26. Biomecânica - http://sites.google.com/site/biomecunipampa
Aplicações da cinemática
angular no movimento
humano

27. Biomecânica - http://sites.google.com/site/biomecunipampa

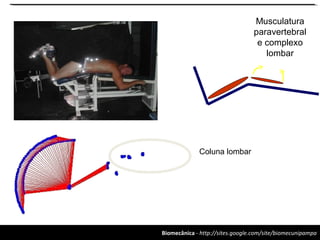

Coluna lombar
Musculatura
paravertebral
e complexo
lombar

28. Biomecânica - http://sites.google.com/site/biomecunipampa

29. Biomecânica - http://sites.google.com/site/biomecunipampa

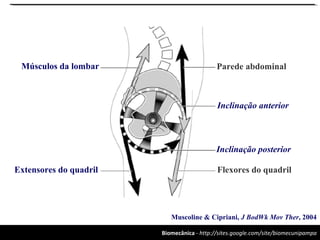

Parede abdominal
Inclinação anterior
Inclinação posterior
Flexores do quadrilExtensores do quadril
Músculos da lombar
Muscoline & Cipriani, J BodWk Mov Ther, 2004

30. Biomecânica - http://sites.google.com/site/biomecunipampa

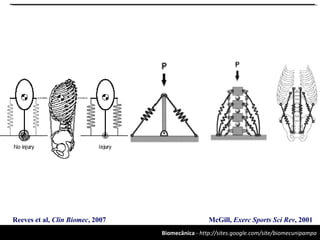

McGill, Exerc Sports Sci Rev, 2001Reeves et al, Clin Biomec, 2007

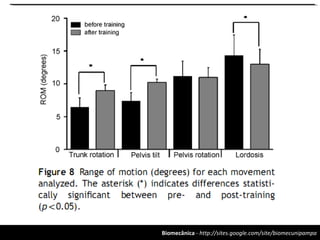

31. Biomecânica - http://sites.google.com/site/biomecunipampa

32. Biomecânica - http://sites.google.com/site/biomecunipampa

33. Biomecânica - http://sites.google.com/site/biomecunipampa

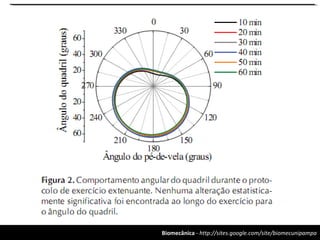

34. Biomecânica - http://sites.google.com/site/biomecunipampa

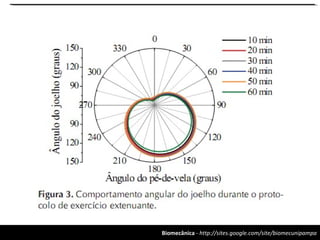

35. Biomecânica - http://sites.google.com/site/biomecunipampa

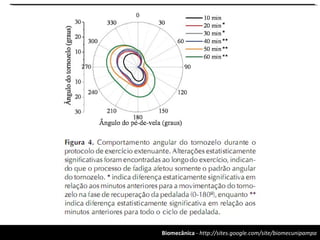

36. Biomecânica - http://sites.google.com/site/biomecunipampa

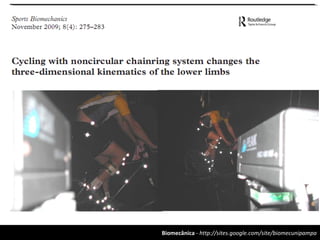

37. Biomecânica - http://sites.google.com/site/biomecunipampa

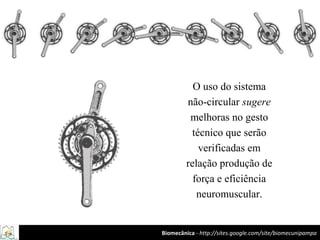

O uso do sistema
não-circular sugere
melhoras no gesto
técnico que serão
verificadas em
relação produção de
força e eficiência
neuromuscular.

38. Biomecânica - http://sites.google.com/site/biomecunipampa

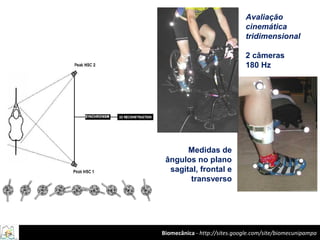

Avaliação
cinemática
tridimensional
2 câmeras
180 Hz
Medidas de
ângulos no plano
sagital, frontal e
transverso

39. Biomecânica - http://sites.google.com/site/biomecunipampa

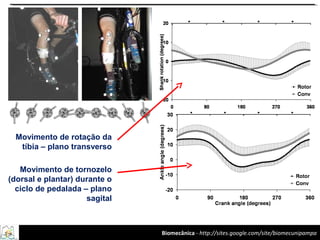

Movimento de rotação da
tíbia – plano transverso
Movimento de tornozelo
(dorsal e plantar) durante o
ciclo de pedalada – plano
sagital

40. Biomecânica - http://sites.google.com/site/biomecunipampa
Medidas
estáticas
tomadas com
goniômetros

41. muita
pronação
pequena
pronação
pequena
pronação com mais
contato lateral
Pronação relacionada com a
altura do arco plantar

42. Biomecânica - http://sites.google.com/site/biomecunipampa
Posição normal do tornozelo

43. Biomecânica - http://sites.google.com/site/biomecunipampa
Posição do tornozelo em pronação

44. Biomecânica - http://sites.google.com/site/biomecunipampa
Posição do tornozelo em supinação

45. Biomecânica - http://sites.google.com/site/biomecunipampa
Ângulo de pronação
normal
Ângulo de pronação
excessivo

46. Biomecânica - http://sites.google.com/site/biomecunipampa

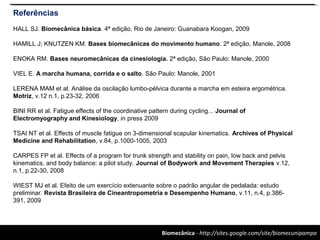

Referências
HALL SJ. Biomecânica básica. 4ª edição, Rio de Janeiro: Guanabara Koogan, 2009
HAMILL J; KNUTZEN KM. Bases biomecânicas do movimento humano. 2ª edição, Manole, 2008
ENOKA RM. Bases neuromecânicas da cinesiologia. 2ª edição, São Paulo: Manole, 2000
VIEL E. A marcha humana, corrida e o salto. São Paulo: Manole, 2001
LERENA MAM et al. Análise da oscilação lumbo-pélvica durante a marcha em esteira ergométrica.
Motriz, v.12 n.1, p.23-32, 2006
BINI RR et al. Fatigue effects of the coordinative pattern during cycling... Journal of
Electromyography and Kinesiology, in press 2009
TSAI NT et al. Effects of muscle fatigue on 3-dimensional scapular kinematics. Archives of Physical
Medicine and Rehabilitation, v.84, p.1000-1005, 2003

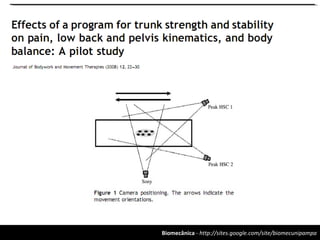

CARPES FP et al. Effects of a program for trunk strength and stability on pain, low back and pelvis
kinematics, and body balance: a pilot study. Journal of Bodywork and Movement Therapies v.12,
n.1, p.22-30, 2008

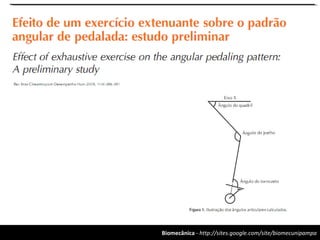

WIEST MJ et al. Efeito de um exercício extenuante sobre o padrão angular de pedalada: estudo
preliminar. Revista Brasileira de Cineantropometria e Desempenho Humano, v.11, n.4, p.386-
391, 2009
