1. BIOMECÂNICA
Aula 2
Introdução à Biomecânica
Prof. Dr. Felipe P Carpes
Website de apoio
http://sites.google.com/site/biomecunipampa

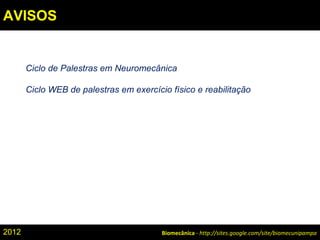

2. Ciclo de Palestras em Neuromecânica
Ciclo WEB de palestras em exercício físico e reabilitação
Biomecânica - http://sites.google.com/site/biomecunipampa2012
AVISOS

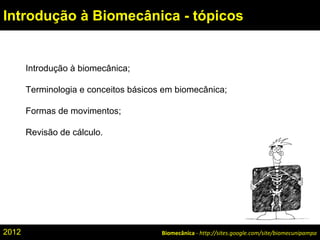

3. Introdução à biomecânica;
Terminologia e conceitos básicos em biomecânica;
Formas de movimentos;
Revisão de cálculo.
Biomecânica - http://sites.google.com/site/biomecunipampa
Introdução à Biomecânica - tópicos
2012

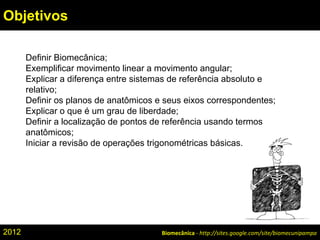

4. Definir Biomecânica;
Exemplificar movimento linear a movimento angular;
Explicar a diferença entre sistemas de referência absoluto e
relativo;
Definir os planos de anatômicos e seus eixos correspondentes;
Explicar o que é um grau de liberdade;
Definir a localização de pontos de referência usando termos
anatômicos;
Iniciar a revisão de operações trigonométricas básicas.
Biomecânica - http://sites.google.com/site/biomecunipampa
Objetivos
2012

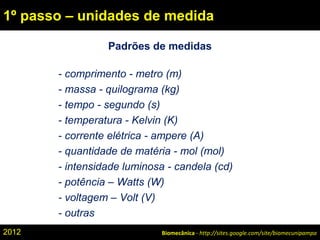

5. Padrões de medidas
- comprimento - metro (m)
- massa - quilograma (kg)
- tempo - segundo (s)
- temperatura - Kelvin (K)
- corrente elétrica - ampere (A)
- quantidade de matéria - mol (mol)
- intensidade luminosa - candela (cd)
- potência – Watts (W)
- voltagem – Volt (V)
- outras
Biomecânica - http://sites.google.com/site/biomecunipampa
1º passo – unidades de medida
2012

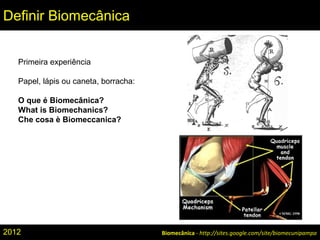

6. Biomecânica - http://sites.google.com/site/biomecunipampa
Definir Biomecânica
Primeira experiência
Papel, lápis ou caneta, borracha:
O que é Biomecânica?
What is Biomechanics?
Che cosa è Biomeccanica?
2012

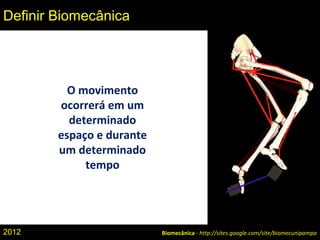

7. Biomecânica - http://sites.google.com/site/biomecunipampa
Definir Biomecânica
O movimento
ocorrerá em um
determinado
espaço e durante
um determinado
tempo
2012

8. Biomecânica - http://sites.google.com/site/biomecunipampa
Definir Biomecânica
Movimento – mudança de posição
2012

9. Biomecânica - http://sites.google.com/site/biomecunipampa
Movimento
2012

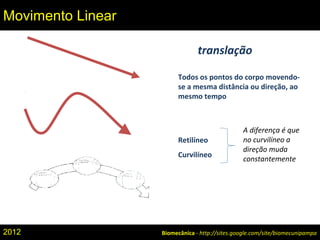

10. translação
Todos os pontos do corpo movendo-
se a mesma distância ou direção, ao
mesmo tempo
Retilíneo
Curvilíneo
A diferença é que
no curvilíneo a
direção muda
constantemente
Biomecânica - http://sites.google.com/site/biomecunipampa
Movimento Linear
2012

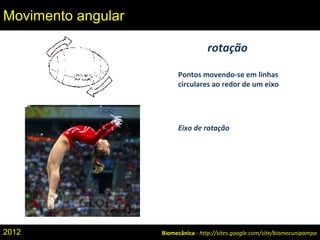

11. rotação
Pontos movendo-se em linhas
circulares ao redor de um eixo
Eixo de rotação
Biomecânica - http://sites.google.com/site/biomecunipampa
Movimento angular
2012

12. Biomecânica - http://sites.google.com/site/biomecunipampa

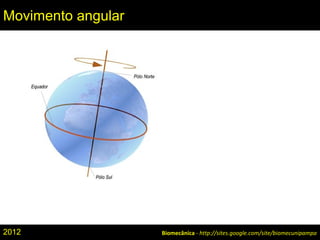

Movimento angular
2012

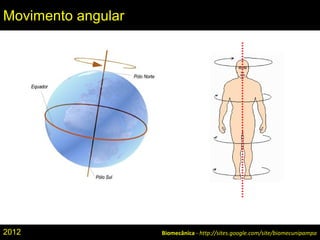

13. Biomecânica - http://sites.google.com/site/biomecunipampa
Movimento angular
2012

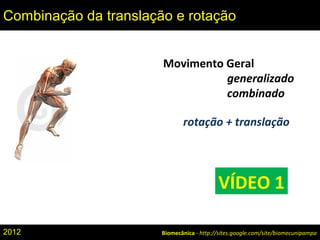

14. Movimento Geral
generalizado
combinado
rotação + translação
Biomecânica - http://sites.google.com/site/biomecunipampa
Combinação da translação e rotação
VÍDEO 1
2012

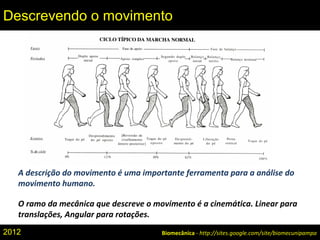

15. A descrição do movimento é uma importante ferramenta para a análise do
movimento humano.
O ramo da mecânica que descreve o movimento é a cinemática. Linear para
translações, Angular para rotações.
Biomecânica - http://sites.google.com/site/biomecunipampa
Descrevendo o movimento
2012

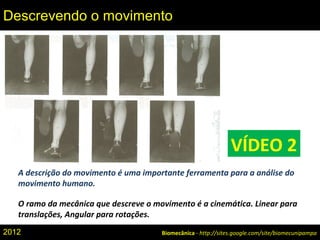

16. A descrição do movimento é uma importante ferramenta para a análise do
movimento humano.
O ramo da mecânica que descreve o movimento é a cinemática. Linear para
translações, Angular para rotações.
Biomecânica - http://sites.google.com/site/biomecunipampa
Descrevendo o movimento
VÍDEO 2
2012

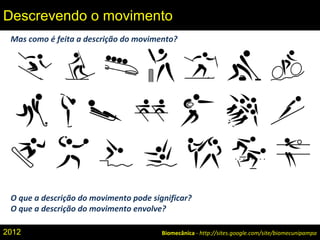

17. Mas como é feita a descrição do movimento?
O que a descrição do movimento pode significar?
O que a descrição do movimento envolve?
Biomecânica - http://sites.google.com/site/biomecunipampa
Descrevendo o movimento
2012

18. Como você descreveria?
Em um
parágrafo.

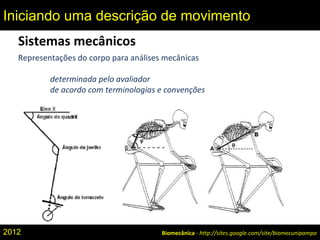

19. Sistemas mecânicos
Representações do corpo para análises mecânicas
determinada pelo avaliador
de acordo com terminologias e convenções
Biomecânica - http://sites.google.com/site/biomecunipampa
Iniciando uma descrição de movimento
2012

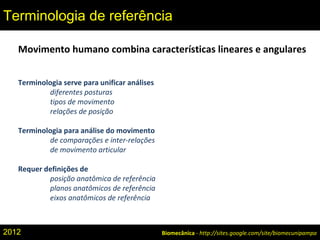

20. Movimento humano combina características lineares e angulares
Terminologia serve para unificar análises
diferentes posturas
tipos de movimento
relações de posição
Terminologia para análise do movimento
de comparações e inter-relações
de movimento articular
Requer definições de
posição anatômica de referência
planos anatômicos de referência
eixos anatômicos de referência
Biomecânica - http://sites.google.com/site/biomecunipampa
Terminologia de referência
2012

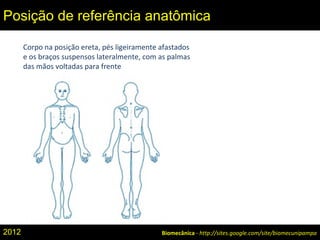

21. Corpo na posição ereta, pés ligeiramente afastados
e os braços suspensos lateralmente, com as palmas
das mãos voltadas para frente
Biomecânica - http://sites.google.com/site/biomecunipampa
Posição de referência anatômica
2012

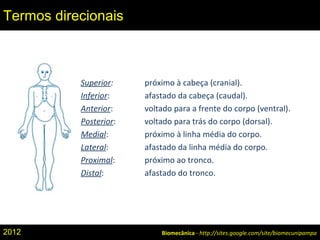

22. Superior: próximo à cabeça (cranial).
Inferior: afastado da cabeça (caudal).
Anterior: voltado para a frente do corpo (ventral).
Posterior: voltado para trás do corpo (dorsal).
Medial: próximo à linha média do corpo.
Lateral: afastado da linha média do corpo.
Proximal: próximo ao tronco.
Distal: afastado do tronco.
Biomecânica - http://sites.google.com/site/biomecunipampa
Termos direcionais
2012

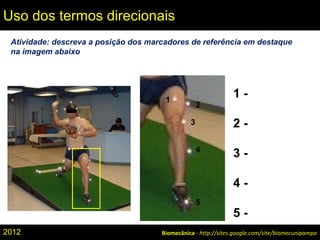

23. Biomecânica - http://sites.google.com/site/biomecunipampa
Uso dos termos direcionais
1
2
3
4
5
1 -
2 -
3 -
4 -
5 -
Atividade: descreva a posição dos marcadores de referência em destaque
na imagem abaixo
2012

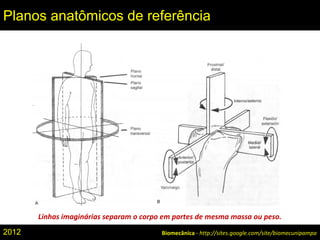

24. Linhas imaginárias separam o corpo em partes de mesma massa ou peso.
Biomecânica - http://sites.google.com/site/biomecunipampa
Planos anatômicos de referência
2012

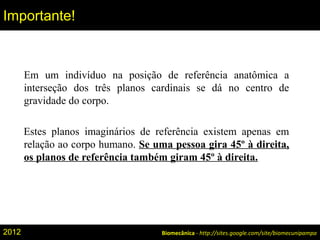

25. Em um indivíduo na posição de referência anatômica a
interseção dos três planos cardinais se dá no centro de
gravidade do corpo.
Estes planos imaginários de referência existem apenas em
relação ao corpo humano. Se uma pessoa gira 45º à direita,
os planos de referência também giram 45º à direita.
Biomecânica - http://sites.google.com/site/biomecunipampa
Importante!
2012

26. ! !
3 voluntários (as)

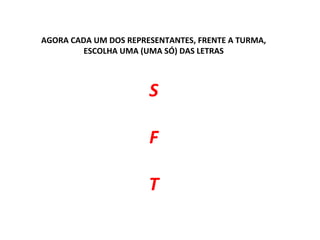

27. AGORA CADA UM DOS REPRESENTANTES, FRENTE A TURMA,
ESCOLHA UMA (UMA SÓ) DAS LETRAS
S
F
T

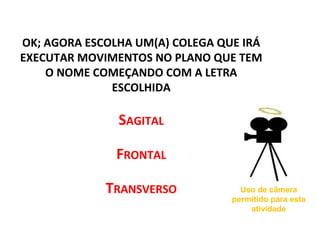

28. OK; AGORA ESCOLHA UM(A) COLEGA QUE IRÁ
EXECUTAR MOVIMENTOS NO PLANO QUE TEM
O NOME COMEÇANDO COM A LETRA
ESCOLHIDA
SAGITAL
FRONTAL
TRANSVERSO Uso de câmera
permitido para esta
atividade

29. Biomecânica - http://sites.google.com/site/biomecunipampa

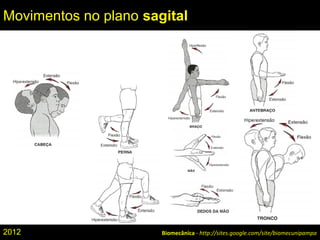

Movimentos no plano sagital
2012

30. Biomecânica - http://sites.google.com/site/biomecunipampa

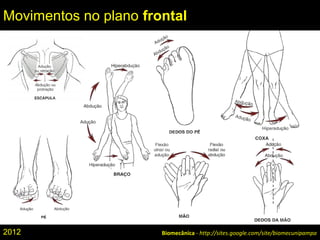

Movimentos no plano frontal
2012

31. Biomecânica - http://sites.google.com/site/biomecunipampa

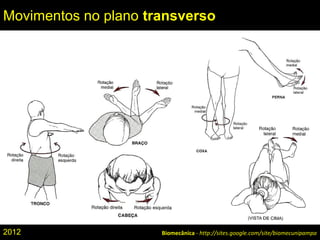

Movimentos no plano transverso
2012

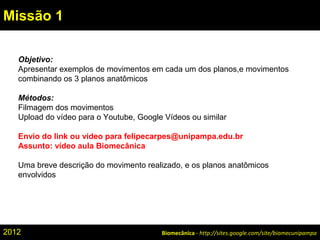

32. Biomecânica - http://sites.google.com/site/biomecunipampa
Missão 1
Objetivo:
Apresentar exemplos de movimentos em cada um dos planos,e movimentos
combinando os 3 planos anatômicos
Métodos:
Filmagem dos movimentos
Upload do vídeo para o Youtube, Google Vídeos ou similar
Envio do link ou vídeo para felipecarpes@unipampa.edu.br
Assunto: vídeo aula Biomecânica
Uma breve descrição do movimento realizado, e os planos anatômicos
envolvidos
2012

33. Biomecânica - http://sites.google.com/site/biomecunipampa
Revisão de trigonometria – parte 1
Noções trigonométricas e
operações vetoriais
2012

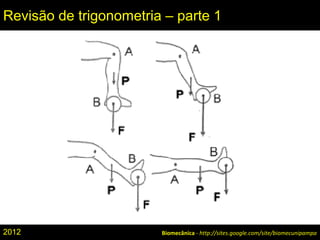

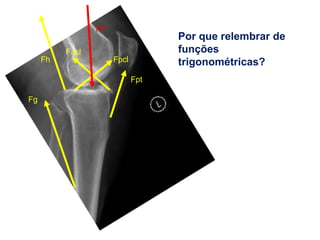

34. Por que relembrar de
funções
trigonométricas?
Fg
Fh
Facl
Fpcl
Fpt
Ftf

35. Biomecânica - http://sites.google.com/site/biomecunipampa
Revisão de trigonometria – parte 1
2012

36. Biomecânica - http://sites.google.com/site/biomecunipampa
Revisão de trigonometria – parte 1

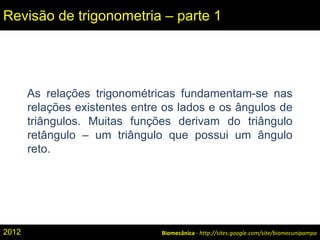

As relações trigonométricas fundamentam-se nas
relações existentes entre os lados e os ângulos de
triângulos. Muitas funções derivam do triângulo
retângulo – um triângulo que possui um ângulo
reto.
2012

37. Biomecânica - http://sites.google.com/site/biomecunipampa
Revisão de trigonometria – parte 1
Os dois lados que formam o ângulo reto (A e B)
são os catetos e o lado C, oposto ao ângulo reto, é
a hipotenusa.
2012

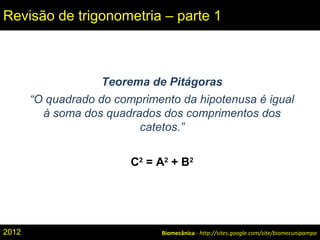

38. Biomecânica - http://sites.google.com/site/biomecunipampa
Revisão de trigonometria – parte 1
Teorema de Pitágoras
“O quadrado do comprimento da hipotenusa é igual
à soma dos quadrados dos comprimentos dos
catetos.”
C2
= A2
+ B2
2012

39. Biomecânica - http://sites.google.com/site/biomecunipampa
Funções trigonométricas diretas

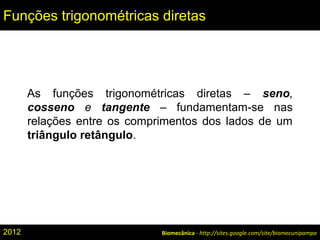

As funções trigonométricas diretas – seno,
cosseno e tangente – fundamentam-se nas
relações entre os comprimentos dos lados de um
triângulo retângulo.
2012

40. Biomecânica - http://sites.google.com/site/biomecunipampa
Funções trigonométricas diretas

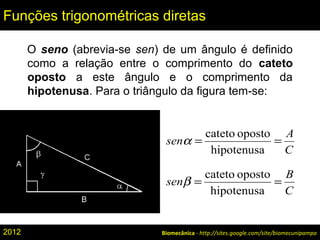

O seno (abrevia-se sen) de um ângulo é definido
como a relação entre o comprimento do cateto
oposto a este ângulo e o comprimento da
hipotenusa. Para o triângulo da figura tem-se:
C
A
sen ==
hipotenusa
opostocateto
α
C
B
sen ==
hipotenusa
opostocateto
β
2012

41. Biomecânica - http://sites.google.com/site/biomecunipampa
Funções trigonométricas diretas

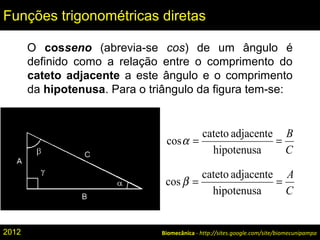

O cosseno (abrevia-se cos) de um ângulo é
definido como a relação entre o comprimento do
cateto adjacente a este ângulo e o comprimento
da hipotenusa. Para o triângulo da figura tem-se:
C
B
==
hipotenusa
adjacentecateto
cosα
C
A
==
hipotenusa
adjacentecateto
cosβ
2012

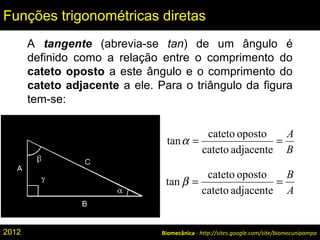

42. Biomecânica - http://sites.google.com/site/biomecunipampa
Funções trigonométricas diretas
A tangente (abrevia-se tan) de um ângulo é
definido como a relação entre o comprimento do
cateto oposto a este ângulo e o comprimento do
cateto adjacente a ele. Para o triângulo da figura
tem-se:
B
A
==
adjacentecateto
opostocateto
tanα
A
B
==
adjacentecateto
opostocateto
tan β
2012

43. Biomecânica - http://sites.google.com/site/biomecunipampa

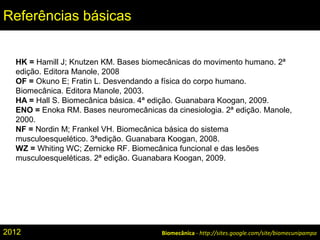

Referências básicas
HK = Hamill J; Knutzen KM. Bases biomecânicas do movimento humano. 2ª
edição. Editora Manole, 2008
OF = Okuno E; Fratin L. Desvendando a física do corpo humano.
Biomecânica. Editora Manole, 2003.
HA = Hall S. Biomecânica básica. 4ª edição. Guanabara Koogan, 2009.
ENO = Enoka RM. Bases neuromecânicas da cinesiologia. 2ª edição. Manole,
2000.
NF = Nordin M; Frankel VH. Biomecânica básica do sistema
musculoesquelético. 3ªedição. Guanabara Koogan, 2008.
WZ = Whiting WC; Zernicke RF. Biomecânica funcional e das lesões
musculoesqueléticas. 2ª edição. Guanabara Koogan, 2009.
2012
