1. Montagem de redes
Jorge Muchacuar
MONTAGEM DE REDES
DE COMPUTADORES
1

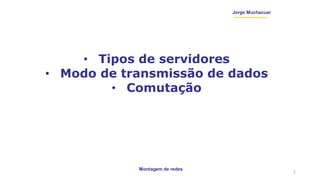

2. Montagem de redes
Jorge Muchacuar
• Tipos de servidores
• Modo de transmissão de dados
• Comutação
2

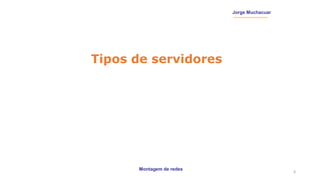

3. Montagem de redes
Jorge Muchacuar
Tipos de servidores
3

4. Montagem de redes
Jorge Muchacuar

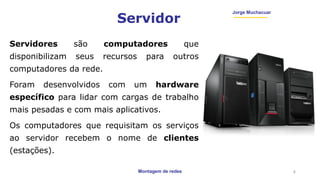

Servidor
Servidores são computadores que
disponibilizam seus recursos para outros
computadores da rede.
Foram desenvolvidos com um hardware
específico para lidar com cargas de trabalho
mais pesadas e com mais aplicativos.
Os computadores que requisitam os serviços
ao servidor recebem o nome de clientes
(estações).
4

5. Montagem de redes
Jorge Muchacuar

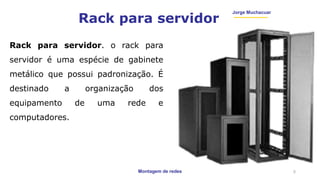

Rack para servidor
Rack para servidor. o rack para
servidor é uma espécie de gabinete
metálico que possui padronização. É
destinado a organização dos
equipamento de uma rede e
computadores.
5

6. Montagem de redes
Jorge Muchacuar

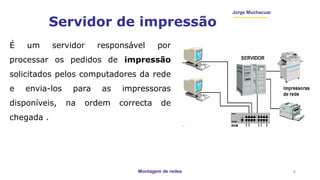

Servidor de impressão
É um servidor responsável por
processar os pedidos de impressão
solicitados pelos computadores da rede
e envia-los para as impressoras
disponíveis, na ordem correcta de
chegada .
6

7. Montagem de redes
Jorge Muchacuar

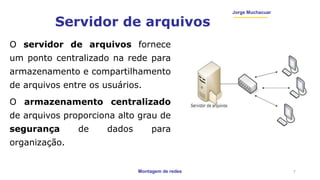

Servidor de arquivos
O servidor de arquivos fornece
um ponto centralizado na rede para
armazenamento e compartilhamento
de arquivos entre os usuários.
O armazenamento centralizado
de arquivos proporciona alto grau de
segurança de dados para
organização.
7

8. Montagem de redes
Jorge Muchacuar

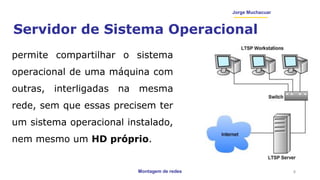

Servidor de Sistema Operacional
permite compartilhar o sistema
operacional de uma máquina com
outras, interligadas na mesma
rede, sem que essas precisem ter
um sistema operacional instalado,
nem mesmo um HD próprio.
8

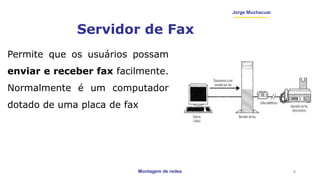

9. Montagem de redes
Jorge Muchacuar
Servidor de Fax
Permite que os usuários possam
enviar e receber fax facilmente.
Normalmente é um computador
dotado de uma placa de fax
9

10. Montagem de redes
Jorge Muchacuar
Servidor Proxy
Um servidor proxy é uma máquina que
faz de intermediário entre os
computadores de uma rede local e a
Internet. Actua também como cache,
armazenando páginas da internet
recém visitadas, aumentando a
velocidade de carregamento ao chamá-
las novamente.
10

11. Montagem de redes
Jorge Muchacuar

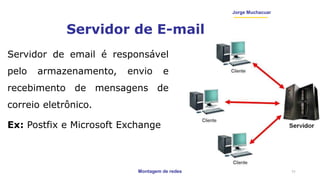

Servidor de E-mail
Servidor de email é responsável
pelo armazenamento, envio e
recebimento de mensagens de
correio eletrônico.
Ex: Postfix e Microsoft Exchange
11

12. Montagem de redes
Jorge Muchacuar

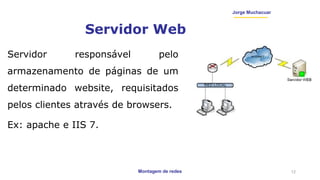

Servidor Web
Servidor responsável pelo
armazenamento de páginas de um
determinado website, requisitados
pelos clientes através de browsers.
Ex: apache e IIS 7.
12

13. Montagem de redes
Jorge Muchacuar

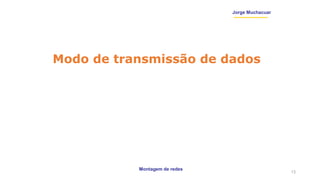

Modo de transmissão de dados
13

14. Montagem de redes
Jorge Muchacuar

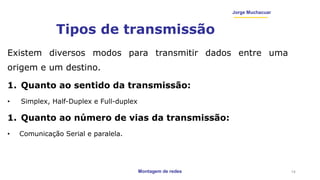

Tipos de transmissão
Existem diversos modos para transmitir dados entre uma
origem e um destino.
1. Quanto ao sentido da transmissão:
• Simplex, Half-Duplex e Full-duplex
1. Quanto ao número de vias da transmissão:
• Comunicação Serial e paralela.
14

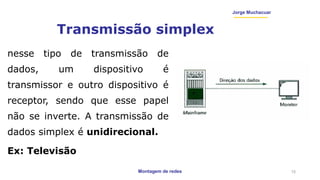

15. Montagem de redes
Jorge Muchacuar
Transmissão simplex
nesse tipo de transmissão de
dados, um dispositivo é
transmissor e outro dispositivo é
receptor, sendo que esse papel
não se inverte. A transmissão de
dados simplex é unidirecional.
Ex: Televisão
15

16. Montagem de redes
Jorge Muchacuar

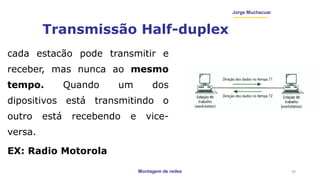

Transmissão Half-duplex
cada estacão pode transmitir e
receber, mas nunca ao mesmo
tempo. Quando um dos
dipositivos está transmitindo o
outro está recebendo e vice-
versa.
EX: Radio Motorola
16

17. Montagem de redes
Jorge Muchacuar

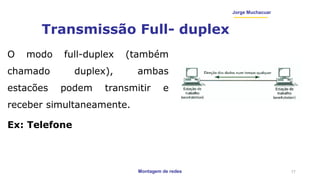

Transmissão Full- duplex
O modo full-duplex (também
chamado duplex), ambas
estacões podem transmitir e
receber simultaneamente.
Ex: Telefone
17

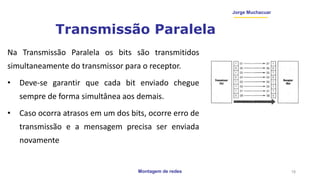

18. Montagem de redes
Jorge Muchacuar
Transmissão Paralela
Na Transmissão Paralela os bits são transmitidos
simultaneamente do transmissor para o receptor.
• Deve-se garantir que cada bit enviado chegue
sempre de forma simultânea aos demais.
• Caso ocorra atrasos em um dos bits, ocorre erro de
transmissão e a mensagem precisa ser enviada
novamente
18

19. Montagem de redes
Jorge Muchacuar

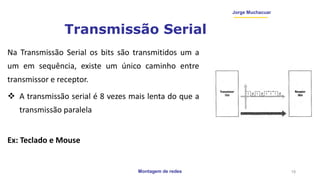

Transmissão Serial
Na Transmissão Serial os bits são transmitidos um a
um em sequência, existe um único caminho entre
transmissor e receptor.
 A transmissão serial é 8 vezes mais lenta do que a
transmissão paralela
Ex: Teclado e Mouse
19

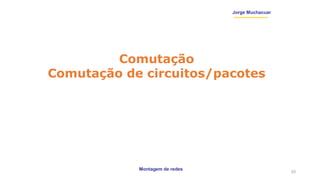

20. Montagem de redes
Jorge Muchacuar
Comutação
Comutação de circuitos/pacotes
20

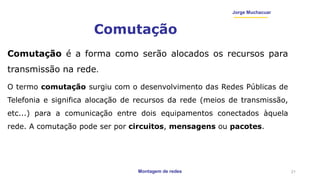

21. Montagem de redes
Jorge Muchacuar
Comutação
Comutação é a forma como serão alocados os recursos para
transmissão na rede.
O termo comutação surgiu com o desenvolvimento das Redes Públicas de
Telefonia e significa alocação de recursos da rede (meios de transmissão,
etc...) para a comunicação entre dois equipamentos conectados àquela
rede. A comutação pode ser por circuitos, mensagens ou pacotes.
21

22. Montagem de redes
Jorge Muchacuar
Comutação
Comutação de circuitos
 Pressupõe existência de caminho físico dedicado
 Iniciada quando necessário e finalizada quando a comunicação estiver concluída
 Semelhante a circuito telefônico
Comutação de pacotes
 Não há estabelecimento de caminho dedicado
 Compartilhamento dos recursos comuns
 Mensagem é transmitida nó a nó
22

23. Montagem de redes
Jorge Muchacuar

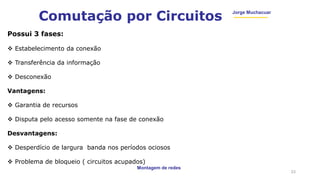

Comutação por Circuitos
Possui 3 fases:
 Estabelecimento da conexão
 Transferência da informação
 Desconexão
Vantagens:
 Garantia de recursos
 Disputa pelo acesso somente na fase de conexão
Desvantagens:
 Desperdício de largura banda nos períodos ociosos
 Problema de bloqueio ( circuitos acupados)
23

24. Montagem de redes
Jorge Muchacuar

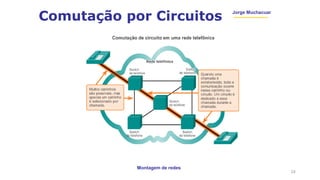

Comutação por Circuitos
24

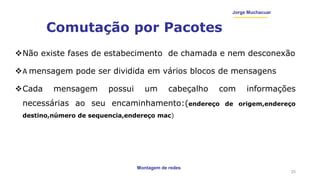

25. Montagem de redes
Jorge Muchacuar
Comutação por Pacotes
Não existe fases de estabecimento de chamada e nem desconexão
A mensagem pode ser dividida em vários blocos de mensagens
Cada mensagem possui um cabeçalho com informações
necessárias ao seu encaminhamento:(endereço de origem,endereço
destino,número de sequencia,endereço mac)
25

26. Montagem de redes
Jorge Muchacuar

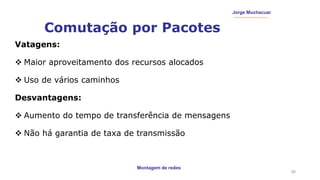

Comutação por Pacotes
Vatagens:
 Maior aproveitamento dos recursos alocados
 Uso de vários caminhos
Desvantagens:
 Aumento do tempo de transferência de mensagens
 Não há garantia de taxa de transmissão
26

27. Montagem de redes
Jorge Muchacuar

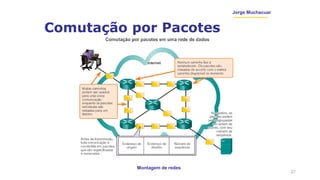

Comutação por Pacotes
27

28. Montagem de redes
Jorge Muchacuar

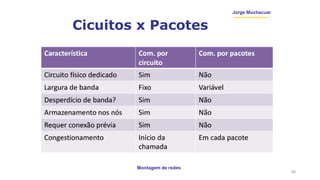

Cicuitos x Pacotes
28
