1. Comunicação de Dados
Módulo 1

2. Transmissão de Dados

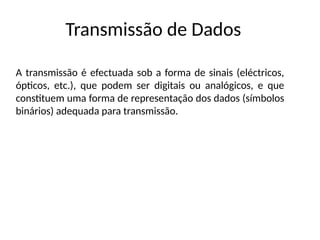

A transmissão é efectuada sob a forma de sinais (eléctricos,
ópticos, etc.), que podem ser digitais ou analógicos, e que
constituem uma forma de representação dos dados (símbolos
binários) adequada para transmissão.

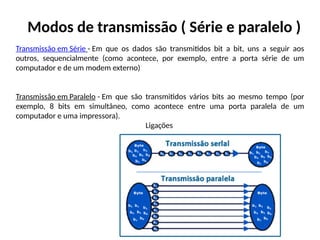

3. Modos de transmissão ( Série e paralelo )
Transmissão em Série - Em que os dados são transmitidos bit a bit, uns a seguir aos
outros, sequencialmente (como acontece, por exemplo, entre a porta série de um
computador e de um modem externo)
Transmissão em Paralelo - Em que são transmitidos vários bits ao mesmo tempo (por
exemplo, 8 bits em simultâneo, como acontece entre uma porta paralela de um
computador e uma impressora).
Ligações

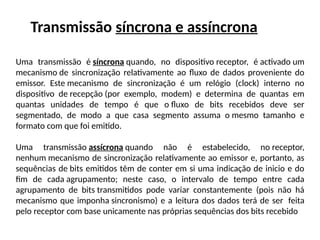

4. Transmissão síncrona e assíncrona
Uma transmissão é síncrona quando, no dispositivo receptor, é activado um
mecanismo de sincronização relativamente ao fluxo de dados proveniente do
emissor. Este mecanismo de sincronização é um relógio (clock) interno no
dispositivo de recepção (por exemplo, modem) e determina de quantas em
quantas unidades de tempo é que o fluxo de bits recebidos deve ser
segmentado, de modo a que casa segmento assuma o mesmo tamanho e
formato com que foi emitido.
Uma transmissão assícrona quando não é estabelecido, no receptor,
nenhum mecanismo de sincronização relativamente ao emissor e, portanto, as
sequências de bits emitidos têm de conter em si uma indicação de inicio e do
fim de cada agrupamento; neste caso, o intervalo de tempo entre cada
agrupamento de bits transmitidos pode variar constantemente (pois não há
mecanismo que imponha sincronismo) e a leitura dos dados terá de ser feita
pelo receptor com base unicamente nas próprias sequências dos bits recebido

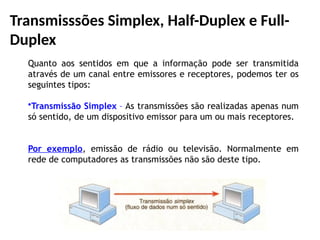

5. Transmisssões Simplex, Half-Duplex e Full-
Duplex
Quanto aos sentidos em que a informação pode ser transmitida
através de um canal entre emissores e receptores, podemos ter os
seguintes tipos:
•Transmissão Simplex – As transmissões são realizadas apenas num
só sentido, de um dispositivo emissor para um ou mais receptores.
Por exemplo, emissão de rádio ou televisão. Normalmente em
rede de computadores as transmissões não são deste tipo.

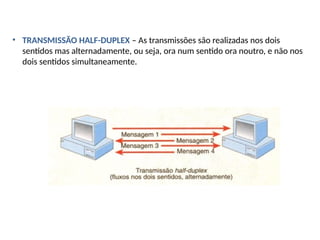

6. • TRANSMISSÃO HALF-DUPLEX – As transmissões são realizadas nos dois
sentidos mas alternadamente, ou seja, ora num sentido ora noutro, e não nos
dois sentidos simultaneamente.

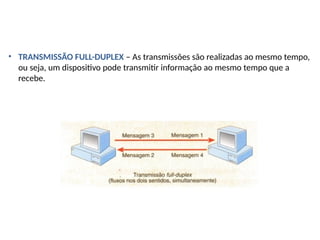

7. • TRANSMISSÃO FULL-DUPLEX – As transmissões são realizadas ao mesmo tempo,
ou seja, um dispositivo pode transmitir informação ao mesmo tempo que a
recebe.

8. Transmissões em Baseband e
Broadband
• Transmissão por baseband ou banda-base – é uma transmissão em que
o sinal utiliza toda a largura de banda do canal para uma única
transmissão.
• Transmissão broadband ou banda larga – é uma transmissão em que a
largura de banda pode ser utilizada para várias transmissões em
simultâneo.

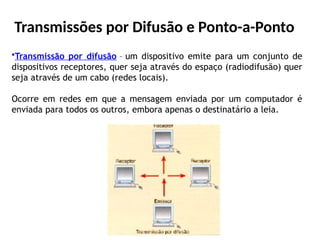

9. Transmissões por Difusão e Ponto-a-Ponto
•Transmissão por difusão – um dispositivo emite para um conjunto de
dispositivos receptores, quer seja através do espaço (radiodifusão) quer
seja através de um cabo (redes locais).
Ocorre em redes em que a mensagem enviada por um computador é
enviada para todos os outros, embora apenas o destinatário a leia.

10. •Transmissão ponto-a-ponto – as mensagens são transmitidas de
um ponto (emissor) para outro ponto (receptor).
Estas comunicações podem ocorrer de forma sequencial entre
computadores ligados em rede. Nestes casos, o primeiro receptor
de uma mensagem pode não ser o seu destinatário, mas apenas um
ponto de passagem da mensagem.

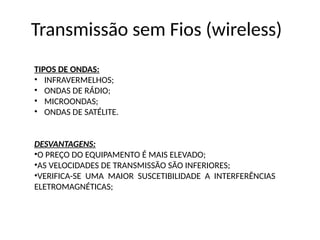

11. Transmissão sem Fios (wireless)
TIPOS DE ONDAS:
• INFRAVERMELHOS;
• ONDAS DE RÁDIO;
• MICROONDAS;
• ONDAS DE SATÉLITE.
DESVANTAGENS:
•O PREÇO DO EQUIPAMENTO É MAIS ELEVADO;
•AS VELOCIDADES DE TRANSMISSÃO SÃO INFERIORES;
•VERIFICA-SE UMA MAIOR SUSCETIBILIDADE A INTERFERÊNCIAS
ELETROMAGNÉTICAS;

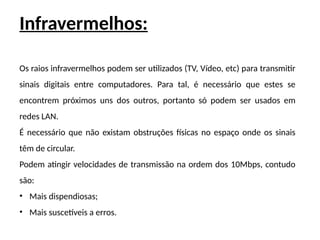

12. Infravermelhos:
Os raios infravermelhos podem ser utilizados (TV, Vídeo, etc) para transmitir
sinais digitais entre computadores. Para tal, é necessário que estes se
encontrem próximos uns dos outros, portanto só podem ser usados em
redes LAN.
É necessário que não existam obstruções físicas no espaço onde os sinais
têm de circular.
Podem atingir velocidades de transmissão na ordem dos 10Mbps, contudo
são:
• Mais dispendiosas;
• Mais suscetíveis a erros.

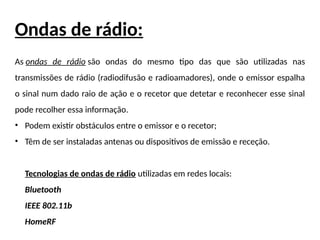

13. Ondas de rádio:
As ondas de rádio são ondas do mesmo tipo das que são utilizadas nas
transmissões de rádio (radiodifusão e radioamadores), onde o emissor espalha
o sinal num dado raio de ação e o recetor que detetar e reconhecer esse sinal
pode recolher essa informação.
• Podem existir obstáculos entre o emissor e o recetor;
• Têm de ser instaladas antenas ou dispositivos de emissão e receção.
Tecnologias de ondas de rádio utilizadas em redes locais:
Bluetooth
IEEE 802.11b
HomeRF

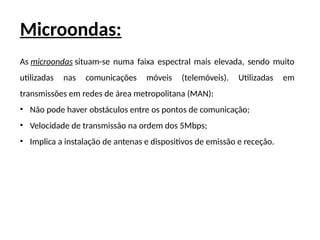

14. Microondas:
As microondas situam-se numa faixa espectral mais elevada, sendo muito
utilizadas nas comunicações móveis (telemóveis). Utilizadas em
transmissões em redes de área metropolitana (MAN):
• Não pode haver obstáculos entre os pontos de comunicação;
• Velocidade de transmissão na ordem dos 5Mbps;
• Implica a instalação de antenas e dispositivos de emissão e receção.

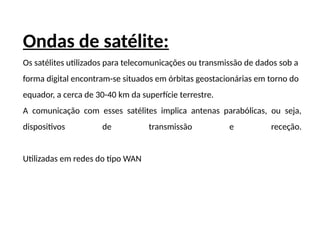

15. Ondas de satélite:
Os satélites utilizados para telecomunicações ou transmissão de dados sob a
forma digital encontram-se situados em órbitas geostacionárias em torno do
equador, a cerca de 30-40 km da superfície terrestre.
A comunicação com esses satélites implica antenas parabólicas, ou seja,
dispositivos de transmissão e receção.
Utilizadas em redes do tipo WAN

16. Largura de Banda
A largura de banda é a medida da quantidade de informação que pode
ser transferida de um lugar para o outro num determinado período de
tempo. Há dois conceitos comuns da expressão largura de banda: um
refere-se a sinais analógicos, o outro, a sinais digitais.
A unidade básica usada para descrever o fluxo de informações digitais de
um lugar para o outro é o bit. Para descrever a unidade básica de tempo
usa-se o segundo, daí o termo bits por segundo.

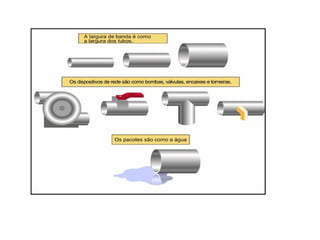

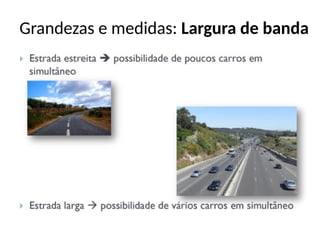

17. Grandezas e medidas: Largura de banda

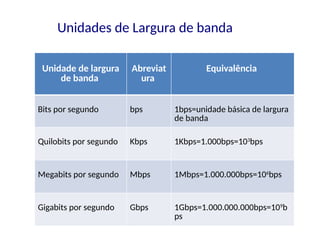

20. Unidade de largura
de banda
Abreviat
ura
Equivalência
Bits por segundo bps 1bps=unidade básica de largura
de banda
Quilobits por segundo Kbps 1Kbps=1.000bps=103
bps
Megabits por segundo Mbps 1Mbps=1.000.000bps=106
bps
Gigabits por segundo Gbps 1Gbps=1.000.000.000bps=109
b
ps
Unidades de Largura de banda

21. Grandezas e medidas: Bits e Bytes

22. Grandezas e medidas: Throughput
ou taxa de transferência

23. Grandezas e medidas: Bit Rate

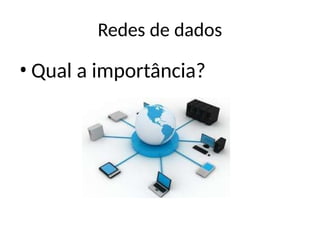

24. Redes de dados
• Qual a importância?

25. Importância
• Entre outras, o uso e a partilha de recursos
diversificados e/ou dispendiosos, o acesso a
informação e a facilidade de transferência de
dados.

26. Importância de uma rede de
computadores em uma organização
• Uma rede de computadores consiste em 2 ou
mais
computadores
dispositivos
entre si
e outros
de
modo a
poderem
recursos físicos
interligados
compartilhar
quais podem
e lógicos, os
ser:
dados, mensagens, impressoras, etc.

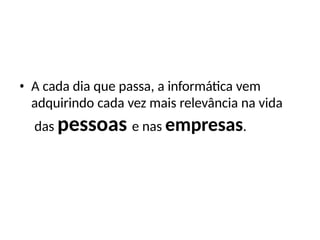

27. • A cada dia que passa, a informática vem
adquirindo cada vez mais relevância na vida
das pessoas e nas empresas.

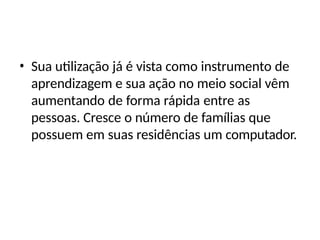

28. • Sua utilização já é vista como instrumento de
aprendizagem e sua ação no meio social vêm
aumentando de forma rápida entre as
pessoas. Cresce o número de famílias que
possuem em suas residências um computador.

29. • Esta ferramenta está auxiliando pais e filhos
mostrando-lhes um novo jeito de aprender e
ver o mundo.
• Quando se aprende a lidar com o computador
novos horizontes se abrem na vida do
utilizador.

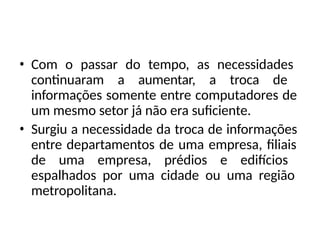

30. • Com o passar do tempo, as necessidades
continuaram a aumentar, a troca de
informações somente entre computadores de
um mesmo setor já não era suficiente.
• Surgiu a necessidade da troca de informações
entre departamentos de uma empresa, filiais
de uma empresa, prédios e edifícios
espalhados por uma cidade ou uma região
metropolitana.

31. • Dessa forma, os computadores passaram a ser
interligados por distâncias maiores o que
passou a ser conhecido por rede de região
metropolitana.
• Atualmente, existe a necessidade do envio e
recebimento de dados entre computadores,
em qualquer lugar do planeta, facto que gerou
o aparecimento do termo rede de alcance
mundial, ou simplesmente Internet.

32. Áreas de Aplicação das redes de dados
• Saúde e Educação - Rede hospitalar, Rede de ensino
• Transporte - Supervisão de estradas, Controlo de
tráfego e Sistema de informações turísticas.
• Segurança - Supervisão do espaço aéreo, marítimo e
terrestre, Controle de tráfego aéreo, Sistemas de
cartografia náutica, Serviços de atendimentos
emergenciais.
• Empresarial, Planeamento de marketing; Pesquisas
socioeconómicas;
• Distribuição de produtos e serviços; Transporte de
matéria-prima e insumos.
• SIG

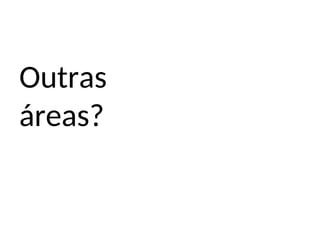

33. Outras
áreas?

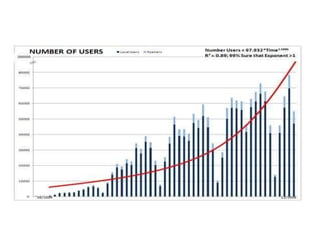

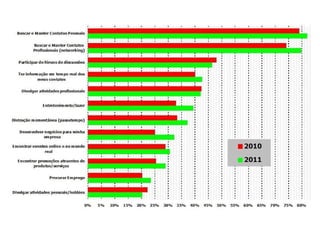

34. Perspetiva de evolução

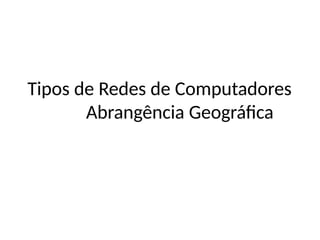

37. Tipos de Redes de Computadores
Abrangência Geográfica

38. Dimensão ou área geográfica
• PAN (Personal Area Network)
• LAN (Local Area Network)
• MAN (Metropolitan Area Network)
• WAN (Wide Area Network)
• VLAN (Virtual LAN)

39. Tipos de rede (Dimensão)
• Rede Pessoal (PAN)
• O conceito de rede pessoal "Personal
Area Network" está não só relacionado
com a sua reduzida dimensão, mas com
também com o facto de utilizar
comunicação sem fios. O alcance limita-se
a algumas dezenas de metros. Os débitos
são relativamente baixos, na casa de 1
Mbps.

40. Tipos de Redes de Computadores
Quanto à sua distância ou distribuição geográfica

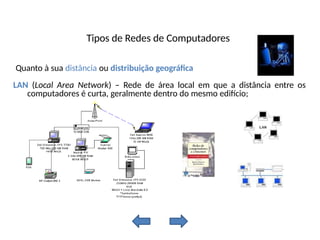

LAN (Local Area Network) – Rede de área local em que a distância entre os
computadores é curta, geralmente dentro do mesmo edifício;

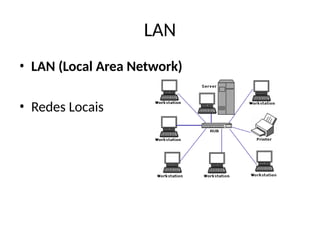

41. LAN
• LAN (Local Area Network)
• Redes Locais

42. LAN

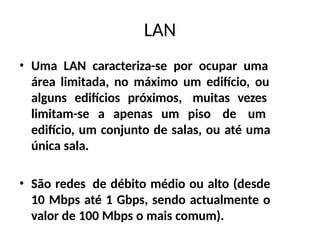

• Uma LAN caracteriza-se por ocupar uma
área limitada, no máximo um edifício, ou
alguns edifícios próximos, muitas vezes
limitam-se a apenas um piso de um
edifício, um conjunto de salas, ou até uma
única sala.
• São redes de débito médio ou alto (desde
10 Mbps até 1 Gbps, sendo actualmente o
valor de 100 Mbps o mais comum).

43. LAN

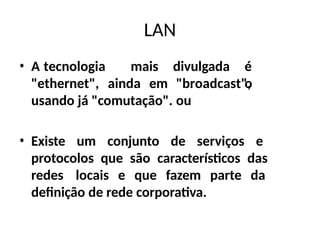

• A tecnologia mais divulgada é
o
"ethernet", ainda em "broadcast",
ou
usando já "comutação".
• Existe um conjunto de serviços e
protocolos que são característicos das
redes locais e que fazem parte da
definição de rede corporativa.

44. Tipos de Redes de Computadores
a) Quanto à sua distância ou distribuição geográfica

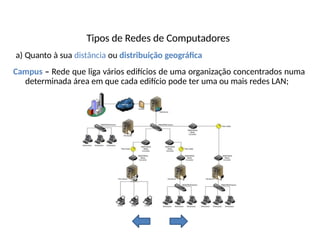

Campus – Rede que liga vários edifícios de uma organização concentrados numa
determinada área em que cada edifício pode ter uma ou mais redes LAN;

45. MAN
• Metropolitan Area Network

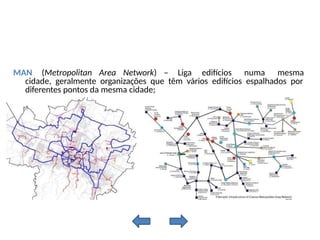

46. MAN (Metropolitan Area Network) – Liga edifícios numa mesma
cidade, geralmente organizações que têm vários edifícios espalhados por
diferentes pontos da mesma cidade;

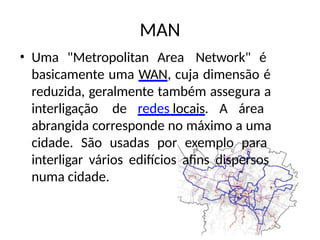

47. MAN
• Uma "Metropolitan Area Network" é
basicamente uma WAN, cuja dimensão é
reduzida, geralmente também assegura a
interligação de redes locais. A área
abrangida corresponde no máximo a uma
cidade. São usadas por exemplo para
interligar vários edifícios afins dispersos
numa cidade.

48. MAN
• A tecnologia empregue pode incluir redes ponto-
a-ponto ou usar meios que permitem um débito
mais elevado como FDDI, ATM, DQDB
("Distributed Queue Dual Bus") ou até mesmo
Gigabit Ehernet.
• Uma vez que as redes de área metropolitana (tal
como as WAN) envolvem a utilização de espaços
públicos, apenas podem ser instaladas por
empresas licenciadas pelo estado, sendo a
tecnologia de eleição o ATM.
• Um exemplo de MAN actual e bastante
conhecido entre o público geral é a "net-cabo".

49. WA
N
• WAN (Wide Area Network) – Interliga
computadores entre regiões, países e
todo o mundo, por exemplo a Internet.

50. Tipos de Redes de Computadores
Quanto à sua distância ou distribuição geográfica
WAN (Wide Area Network) – Interliga computadores entre regiões, países e
todo o mundo, por exemplo a Internet.

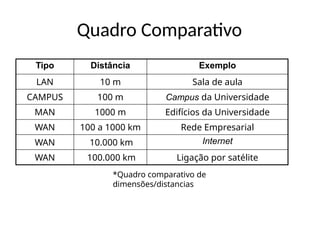

51. Quadro Comparativo
Tipo Distância Exemplo
LAN 10 m Sala de aula
CAMPUS 100 m Campus da Universidade
MAN 1000 m Edifícios da Universidade
WAN 100 a 1000 km Rede Empresarial
WAN 10.000 km Internet
WAN 100.000 km Ligação por satélite
*Quadro comparativo de
dimensões/distancias

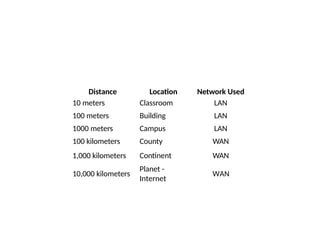

52. Distance Location Network Used
10 meters Classroom LAN
100 meters Building LAN
1000 meters Campus LAN
100 kilometers County WAN
1,000 kilometers Continent WAN
10,000 kilometers
Planet -
Internet
WAN

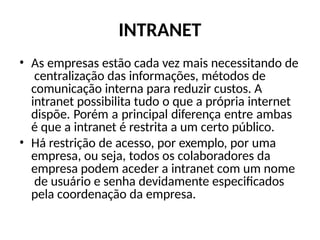

53. INTRANET
• As empresas estão cada vez mais necessitando de
centralização das informações, métodos de
comunicação interna para reduzir custos. A
intranet possibilita tudo o que a própria internet
dispõe. Porém a principal diferença entre ambas
é que a intranet é restrita a um certo público.
• Há restrição de acesso, por exemplo, por uma
empresa, ou seja, todos os colaboradores da
empresa podem aceder a intranet com um nome
de usuário e senha devidamente especificados
pela coordenação da empresa.

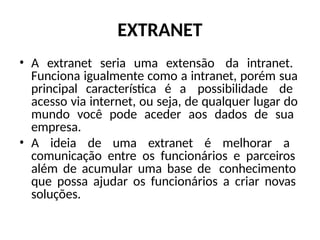

54. EXTRANET
• A extranet seria uma extensão da intranet.
Funciona igualmente como a intranet, porém sua
principal característica é a possibilidade de
acesso via internet, ou seja, de qualquer lugar do
mundo você pode aceder aos dados de sua
empresa.
• A ideia de uma extranet é melhorar a
comunicação entre os funcionários e parceiros
além de acumular uma base de conhecimento
que possa ajudar os funcionários a criar novas
soluções.

55. Intranet vs Extranet
INTRANET EXTRANET
Acesso restrito x x
Comunicação instantânea x x
Comunicação externa x
Compartilhamento de
impressoras
x
Compartilhamento de
dados
x x
Rede local (LAN) x

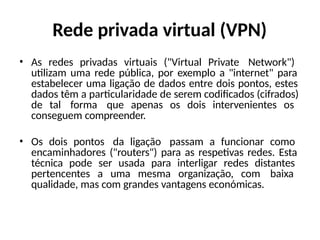

56. Rede privada virtual (VPN)
• As redes privadas virtuais ("Virtual Private Network")
utilizam uma rede pública, por exemplo a "internet" para
estabelecer uma ligação de dados entre dois pontos, estes
dados têm a particularidade de serem codificados (cifrados)
de tal forma que apenas os dois intervenientes os
conseguem compreender.
• Os dois pontos da ligação passam a funcionar como
encaminhadores ("routers") para as respetivas redes. Esta
técnica pode ser usada para interligar redes distantes
pertencentes a uma mesma organização, com baixa
qualidade, mas com grandes vantagens económicas.

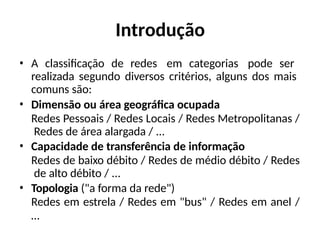

57. Introdução
• A classificação de redes em categorias pode ser
realizada segundo diversos critérios, alguns dos mais
comuns são:
• Dimensão ou área geográfica ocupada
Redes Pessoais / Redes Locais / Redes Metropolitanas /
Redes de área alargada / ...
• Capacidade de transferência de informação
Redes de baixo débito / Redes de médio débito / Redes
de alto débito / ...
• Topologia ("a forma da rede")
Redes em estrela / Redes em "bus" / Redes em anel /
…

58. • Meio físicos de suporte ao envio de dados
Redes de cobre / Redes de fibra ótica / Redes rádio /
Redes por satélite
• Ambiente em que se inserem
Redes de industriais / Redes de corporativas / ...
• Método de transferência dos dados
Redes de "broadcast" / Redes de comutação de
pacotes / Redes de comutação de circuitos / Redes
ponto-a-ponto /
• Tecnologia de transmissão
Redes "ethernet" / Redes "token-ring" / Redes FDDI /
Redes ATM / Redes ISDN /
• Como todas as classificações, têm um valor relativo, por exemplo o significado de "alto
débito" varia com a evolução da "tecnologia corrente". Por outro lado ao diferentes critérios
de classificação geram sobreposições entre si.

59. Classificação quanto ao Débito
• Débito, ou banda, é um dos critérios utilizados na
classificação de uma rede de computadores e indica a
medida de capacidade de transferência de informação pela
rede.
• Capacidade de transferência de informação em bps*:
– Redes de baixo débito: até 10Mbps
– Redes de médio débito: 10Mbps a 1 Gbps
– Redes de alto débito: acima de 1Gbps
• Como todas as classificações têm um valor relativo, as
medidas em bps que indicam "baixo", "médio" e "alto
débito" irão acompanhar a evolução da "tecnologia
corrente".

60. Classificação de redes (Meios Físicos)
• Meio físicos de suporte ao envio de dados
Redes de cobre / Redes de fibra ótica / Redes
rádio / Redes por satélite

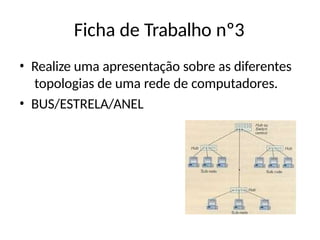

61. Ficha de Trabalho nº3
• Realize uma apresentação sobre as diferentes
topologias de uma rede de computadores.
• BUS/ESTRELA/ANEL

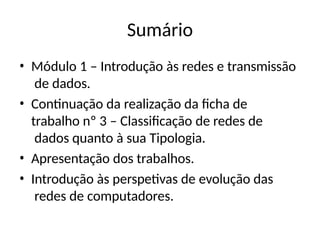

62. Sumário
• Módulo 1 – Introdução às redes e transmissão
de dados.
• Continuação da realização da ficha de
trabalho nº 3 – Classificação de redes de
dados quanto à sua Tipologia.
• Apresentação dos trabalhos.
• Introdução às perspetivas de evolução das
redes de computadores.

63. Perspetiva de
evolução
– Débitos de transmissão
– Importância da largura de banda
– Medição
– Limitações
– Throughput
– Cálculo da transferência de dados
– Digital versus analógico
– Qualidade de Serviço

64. A importância das Atividades de
Normalização
– Noção de Norma e de Normalização
– Organizações de normalização
• ISO, ISOC, IEC, IEEE
– Benefícios de uma Redes de dados
• Partilha de Informação
• Partilha de Hardware e Software
• Partilha de recursos
• Administração centralizada
• As tarefas dos computadores na rede
• Servidores de Mail
• Servidores de Base de Dados
• Servidores de ficheiros e impressoras
• Servidores de fax

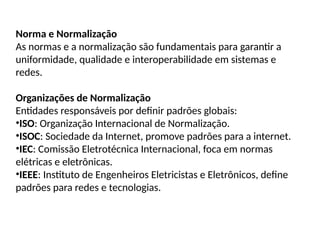

65. Norma e Normalização
As normas e a normalização são fundamentais para garantir a
uniformidade, qualidade e interoperabilidade em sistemas e
redes.
Organizações de Normalização
Entidades responsáveis por definir padrões globais:
•ISO: Organização Internacional de Normalização.
•ISOC: Sociedade da Internet, promove padrões para a internet.
•IEC: Comissão Eletrotécnica Internacional, foca em normas
elétricas e eletrônicas.
•IEEE: Instituto de Engenheiros Eletricistas e Eletrônicos, define
padrões para redes e tecnologias.

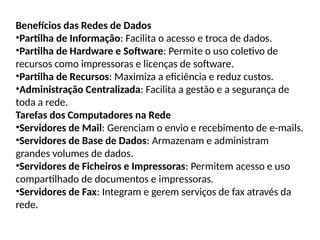

66. Benefícios das Redes de Dados
•Partilha de Informação: Facilita o acesso e troca de dados.
•Partilha de Hardware e Software: Permite o uso coletivo de
recursos como impressoras e licenças de software.
•Partilha de Recursos: Maximiza a eficiência e reduz custos.
•Administração Centralizada: Facilita a gestão e a segurança de
toda a rede.
Tarefas dos Computadores na Rede
•Servidores de Mail: Gerenciam o envio e recebimento de e-mails.
•Servidores de Base de Dados: Armazenam e administram
grandes volumes de dados.
•Servidores de Ficheiros e Impressoras: Permitem acesso e uso
compartilhado de documentos e impressoras.
•Servidores de Fax: Integram e gerem serviços de fax através da
rede.

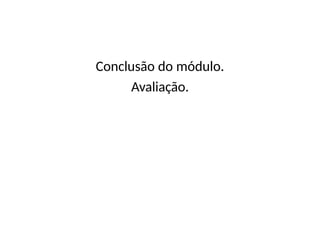

67. Conclusão do módulo.
Avaliação.
