1. Arquitetura de
Computadores
Módulo 1
CURSO PROFISSIONAL DE TÉCNICO DE GESTÃO E
PROGRAMAÇÃO DE SISTEMAS INFORMÁTICOS
Sistemas Digitais

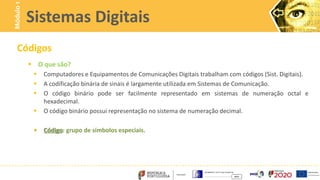

2. Códigos
 O que são?
 Computadores e Equipamentos de Comunicações Digitais trabalham com códigos (Sist. Digitais).
 A codificação binária de sinais é largamente utilizada em Sistemas de Comunicação.
 O código binário pode ser facilmente representado em sistemas de numeração octal e
hexadecimal.
 O código binário possui representação no sistema de numeração decimal.
 Código: grupo de símbolos especiais.
Sistemas Digitais
Módulo
1

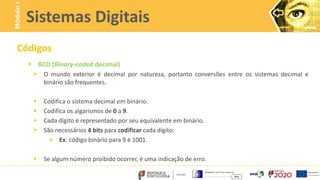

3. Códigos
 BCD (Binary-coded decimal)
 O mundo exterior é decimal por natureza, portanto conversões entre os sistemas decimal e
binário são frequentes.
 Codifica o sistema decimal em binário.
 Codifica os algarismos de 0 a 9.
 Cada dígito é representado por seu equivalente em binário.
 São necessários 4 bits para codificar cada dígito:
 Ex: código binário para 9 é 1001.
 Se algum número proibido ocorrer, é uma indicação de erro.
Sistemas Digitais
Módulo
1

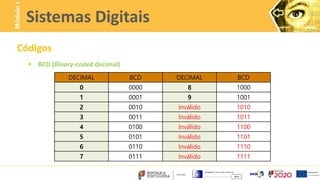

4. Códigos
 BCD (Binary-coded decimal)
Sistemas Digitais
Módulo
1
DECIMAL BCD DECIMAL BCD
0 0000 8 1000
1 0001 9 1001
2 0010 Inválido 1010
3 0011 Inválido 1011
4 0100 Inválido 1100
5 0101 Inválido 1101
6 0110 Inválido 1110
7 0111 Inválido 1111

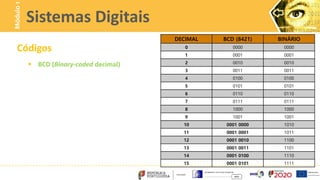

5. Códigos
 BCD (Binary-coded decimal)
Sistemas Digitais
Módulo
1
DECIMAL BCD (8421) BINÁRIO
0 0000 0000
1 0001 0001
2 0010 0010
3 0011 0011
4 0100 0100
5 0101 0101
6 0110 0110
7 0111 0111
8 1000 1000
9 1001 1001
10 0001 0000 1010
11 0001 0001 1011
12 0001 0010 1100
13 0001 0011 1101
14 0001 0100 1110
15 0001 0101 1111

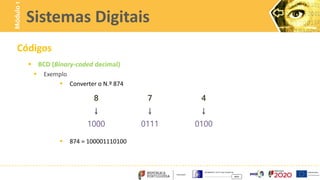

6. Códigos
 BCD (Binary-coded decimal)
 Exemplo
 Converter o N.º 874
 874 = 100001110100
Sistemas Digitais
Módulo
1
8 7 4
↓ ↓ ↓
1000 0111 0100

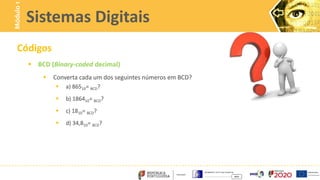

7. Códigos
 BCD (Binary-coded decimal)
 Converta cada um dos seguintes números em BCD?
 a) 86510= BCD?
 b) 186410= BCD?
 c) 1810= BCD?
 d) 34,810= BCD?
Sistemas Digitais
Módulo
1

8. Códigos
 BCD (Binary-coded decimal)
 Converta cada um dos seguintes números em BCD?
 a) 86510 = 100001100101 BCD
 b) 186410= 0001100001100100 BCD
 c) 1810= 00011000 BCD
 d) 34,810= 00110100, 1000 BCD
Sistemas Digitais
Módulo
1

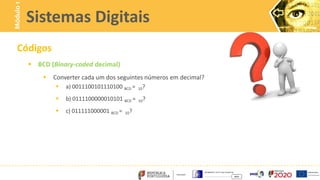

9. Códigos
 BCD (Binary-coded decimal)
 Converter cada um dos seguintes números em decimal?
 a) 0011100101110100 BCD = 10?
 b) 0111100000010101 BCD = 10?
 c) 011111000001 BCD = 10?
Sistemas Digitais
Módulo
1

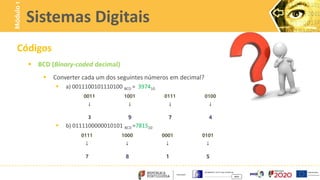

10. Códigos
 BCD (Binary-coded decimal)
 Converter cada um dos seguintes números em decimal?
 a) 0011100101110100 BCD = 397410
 b) 0111100000010101 BCD =781510
Sistemas Digitais
Módulo
1
0011 1001 0111 0100
↓ ↓ ↓ ↓
3 9 7 4
0111 1000 0001 0101
↓ ↓ ↓ ↓
7 8 1 5

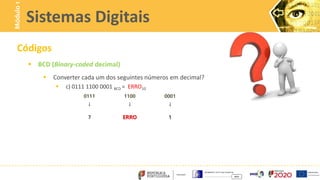

11. Códigos
 BCD (Binary-coded decimal)
 Converter cada um dos seguintes números em decimal?
 c) 0111 1100 0001 BCD = ERRO10
Sistemas Digitais
Módulo
1
0111 1100 0001
↓ ↓ ↓
7 ERRO 1

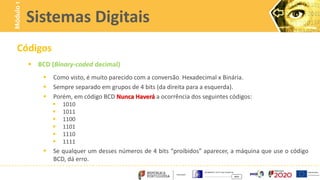

12. Códigos
 BCD (Binary-coded decimal)
 Como visto, é muito parecido com a conversão Hexadecimal x Binária.
 Sempre separado em grupos de 4 bits (da direita para a esquerda).
 Porém, em código BCD Nunca Haverá a ocorrência dos seguintes códigos:
 1010
 1011
 1100
 1101
 1110
 1111
 Se qualquer um desses números de 4 bits “proibidos” aparecer, a máquina que use o código
BCD, dá erro.
Sistemas Digitais
Módulo
1

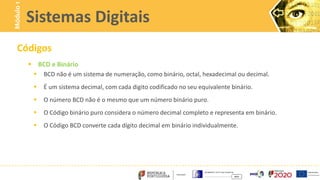

13. Códigos
 BCD e Binário
 BCD não é um sistema de numeração, como binário, octal, hexadecimal ou decimal.
 É um sistema decimal, com cada digito codificado no seu equivalente binário.
 O número BCD não é o mesmo que um número binário puro.
 O Código binário puro considera o número decimal completo e representa em binário.
 O Código BCD converte cada dígito decimal em binário individualmente.
Sistemas Digitais
Módulo
1

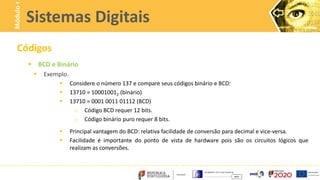

14. Códigos
 BCD e Binário
 Exemplo.
 Considere o número 137 e compare seus códigos binário e BCD:
 13710 = 100010012 (binário)
 13710 = 0001 0011 01112 (BCD)
o Código BCD requer 12 bits.
o Código binário puro requer 8 bits.
 Principal vantagem do BCD: relativa facilidade de conversão para decimal e vice-versa.
 Facilidade é importante do ponto de vista de hardware pois são os circuitos lógicos que
realizam as conversões.
Sistemas Digitais
Módulo
1

15. Módulo
1
Atividade Prática
