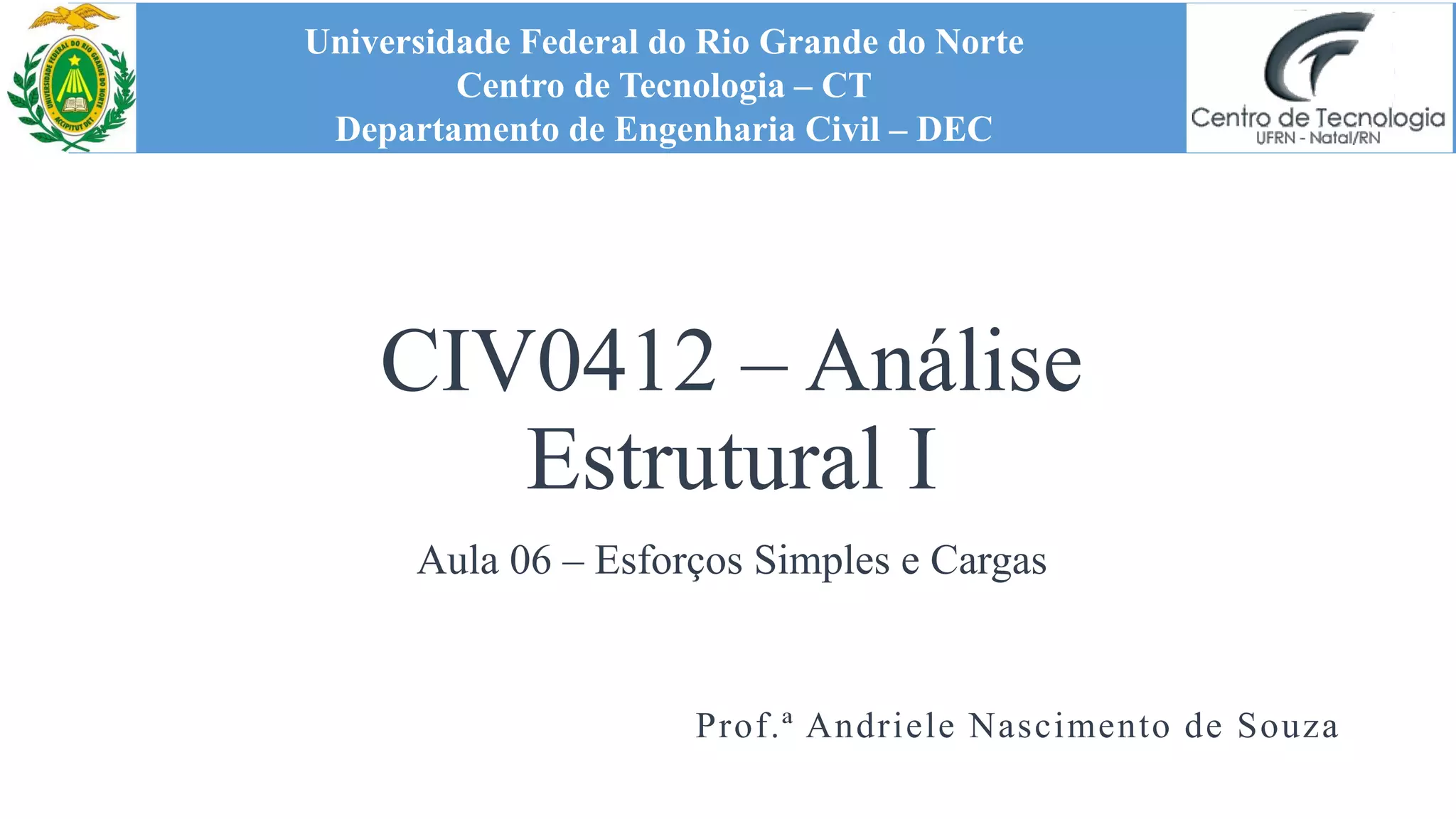

SlideShare uma empresa Scribd logo
CIV0412 – Análise
Estrutural I
Aula 06 – Esforços Simples e Cargas
Universidade Federal do Rio Grande do Norte
Centro de Tecnologia – CT
Departamento de Engenharia Civil – DEC
Prof.ª Andriele Nascimento de Souza
Esforços Simples
Universidade Federal do Rio Grande do Norte
CIV0412 – Análise Estrutural I
Prof.ª Andriele Nascimento de Souza

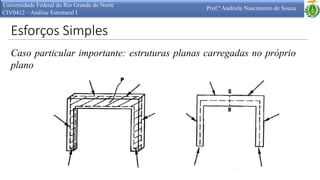

Caso particular importante: estruturas planas carregadas no próprio
plano
Esforços Simples
Universidade Federal do Rio Grande do Norte
CIV0412 – Análise Estrutural I
Prof.ª Andriele Nascimento de Souza

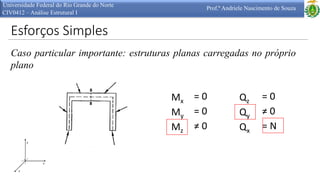

Caso particular importante: estruturas planas carregadas no próprio
plano
Mx
My
Mz
= 0
= 0
≠ 0
Qz
Qy
Qx
= 0
≠ 0
= N
Esforços Simples
Universidade Federal do Rio Grande do Norte
CIV0412 – Análise Estrutural I
Prof.ª Andriele Nascimento de Souza

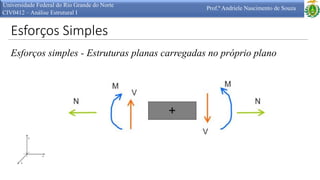

Esforços simples - Estruturas planas carregadas no próprio plano
Esforços Simples
Universidade Federal do Rio Grande do Norte
CIV0412 – Análise Estrutural I
Prof.ª Andriele Nascimento de Souza

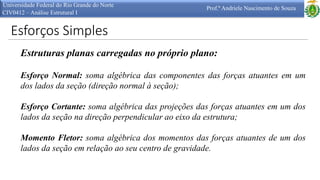

Estruturas planas carregadas no próprio plano:
Esforço Normal: soma algébrica das componentes das forças atuantes em um
dos lados da seção (direção normal à seção);
Esforço Cortante: soma algébrica das projeções das forças atuantes em um dos
lados da seção na direção perpendicular ao eixo da estrutura;
Momento Fletor: soma algébrica dos momentos das forças atuantes de um dos
lados da seção em relação ao seu centro de gravidade.
Esforços Simples
Universidade Federal do Rio Grande do Norte
CIV0412 – Análise Estrutural I
Prof.ª Andriele Nascimento de Souza
Estruturas planas carregadas no próprio plano:

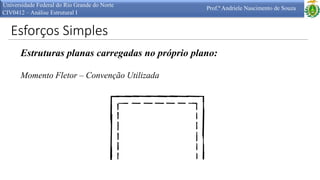

Momento Fletor – Convenção Utilizada
Esforços Simples
Universidade Federal do Rio Grande do Norte
CIV0412 – Análise Estrutural I
Prof.ª Andriele Nascimento de Souza
Estruturas planas carregadas no próprio plano:

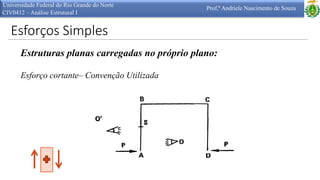

Esforço cortante– Convenção Utilizada
Esforços Simples
Universidade Federal do Rio Grande do Norte
CIV0412 – Análise Estrutural I
Prof.ª Andriele Nascimento de Souza

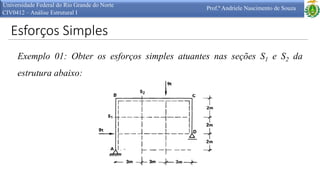

Exemplo 01: Obter os esforços simples atuantes nas seções S1 e S2 da
estrutura abaixo:
Esforços Simples
Universidade Federal do Rio Grande do Norte
CIV0412 – Análise Estrutural I
Prof.ª Andriele Nascimento de Souza

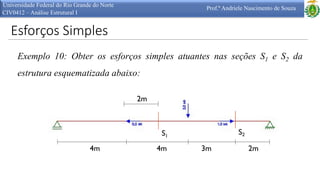

Exemplo 10: Obter os esforços simples atuantes nas seções S1 e S2 da
estrutura esquematizada abaixo:
Esforços Simples
Universidade Federal do Rio Grande do Norte
CIV0412 – Análise Estrutural I
Prof.ª Andriele Nascimento de Souza

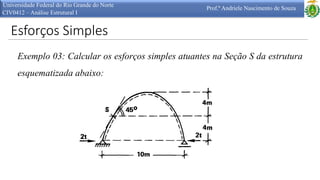

Exemplo 03: Calcular os esforços simples atuantes na Seção S da estrutura
esquematizada abaixo:
Cargas
Universidade Federal do Rio Grande do Norte
CIV0412 – Análise Estrutural I
Prof.ª Andriele Nascimento de Souza

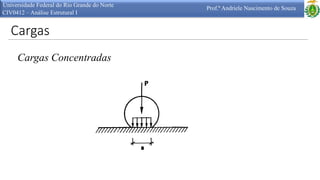

Cargas Concentradas
Cargas
Universidade Federal do Rio Grande do Norte
CIV0412 – Análise Estrutural I
Prof.ª Andriele Nascimento de Souza

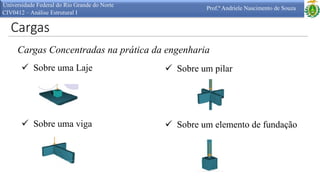

Cargas Concentradas na prática da engenharia
 Sobre uma Laje
 Sobre uma viga
 Sobre um pilar
 Sobre um elemento de fundação
Cargas
Universidade Federal do Rio Grande do Norte
CIV0412 – Análise Estrutural I
Prof.ª Andriele Nascimento de Souza

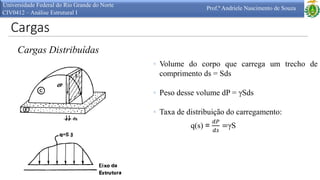

Cargas Distribuídas
◦ Volume do corpo que carrega um trecho de
comprimento ds = Sds
◦ Peso desse volume dP = γSds
◦ Taxa de distribuição do carregamento:
q(s) =
𝑑𝑃
𝑑𝑠
=γS
Cargas
Universidade Federal do Rio Grande do Norte
CIV0412 – Análise Estrutural I
Prof.ª Andriele Nascimento de Souza

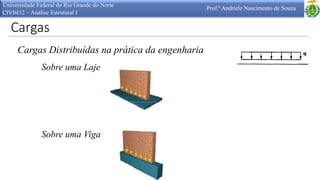

Cargas Distribuídas na prática da engenharia
Sobre uma Laje
Sobre uma Viga
Cargas
Universidade Federal do Rio Grande do Norte
CIV0412 – Análise Estrutural I
Prof.ª Andriele Nascimento de Souza
Cargas Distribuídas na prática da engenharia

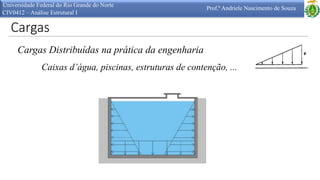

Caixas d’água, piscinas, estruturas de contenção, ...
Cargas
Universidade Federal do Rio Grande do Norte
CIV0412 – Análise Estrutural I
Prof.ª Andriele Nascimento de Souza

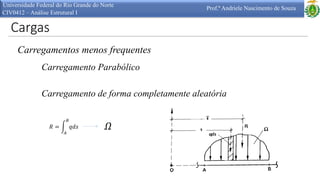

Carregamentos menos frequentes
Carregamento Parabólico
Carregamento de forma completamente aleatória
𝑅 = 𝑞𝑑𝑠
𝐵
𝐴
𝛺
Cargas
Universidade Federal do Rio Grande do Norte
CIV0412 – Análise Estrutural I
Prof.ª Andriele Nascimento de Souza

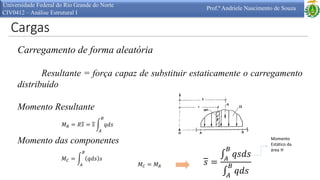

Carregamento de forma aleatória
Resultante = força capaz de substituir estaticamente o carregamento
distribuído
Momento Resultante
Momento das componentes
𝑀 𝑅 = 𝑅𝑠 = 𝑠 𝑞𝑑𝑠
𝐵
𝐴
𝑀 𝐶 = 𝑞𝑑𝑠 𝑠
𝐵
𝐴 𝑠 =
𝑞𝑠𝑑𝑠
𝐵
𝐴
𝑞𝑑𝑠
𝐵
𝐴
𝑀 𝐶 = 𝑀 𝑅
Momento
Estático da
área π
Cargas
Universidade Federal do Rio Grande do Norte
CIV0412 – Análise Estrutural I
Prof.ª Andriele Nascimento de Souza

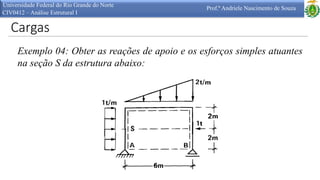

Exemplo 04: Obter as reações de apoio e os esforços simples atuantes
na seção S da estrutura abaixo:
Cargas
Universidade Federal do Rio Grande do Norte
CIV0412 – Análise Estrutural I
Prof.ª Andriele Nascimento de Souza

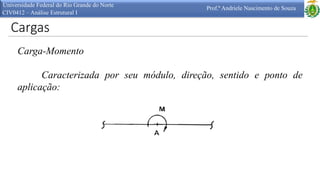

Carga-Momento
Caracterizada por seu módulo, direção, sentido e ponto de
aplicação:
Cargas
Universidade Federal do Rio Grande do Norte
CIV0412 – Análise Estrutural I
Prof.ª Andriele Nascimento de Souza

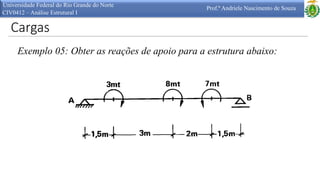

Exemplo 05: Obter as reações de apoio para a estrutura abaixo:
