1. ENGENHARIA CIVIL
INSTALAÇÕES PREDIAIS
ÁGUA FRIA – AULA 02
Professor: Clodomir Junior

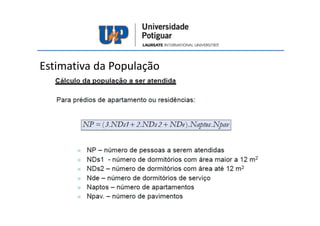

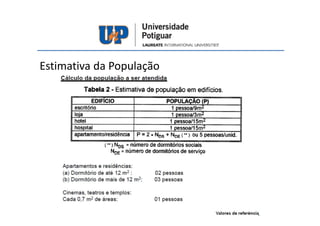

6. Estimativa da População

7. Estimativa da População

8. Estimativa da População
Exemplo 01:
Prédio de padrão médio, com 8 pavimentos, 4 apartamentos por
pavimento, 3 quartos por apartamento (dois de 15 m² e um de
11 m²).
Exemplo 02:
Prédio de padrão médio, com 10 pavimentos, 4 apartamentos
por pavimento, 3 quartos sociais (dois de 15 m2 e um de 11 m2)
e um de serviço por apartamento.

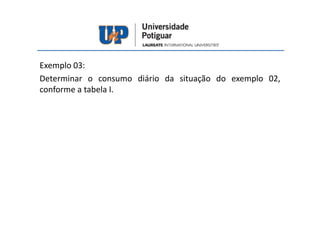

12. Exemplo 03:
Determinar o consumo diário da situação do exemplo 02,

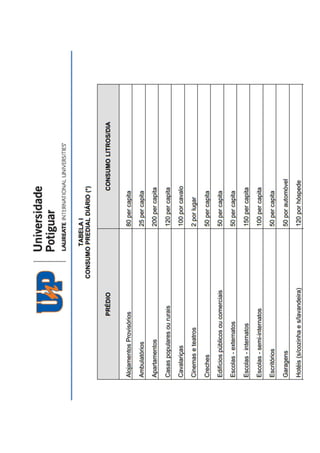

conforme a tabela I.

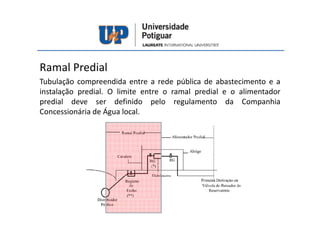

13. Ramal Predial
Tubulação compreendida entre a rede pública de abastecimento e a
instalação predial. O limite entre o ramal predial e o alimentador
predial deve ser definido pelo regulamento da Companhia
Concessionária de Água local.

14. Ramal Predial

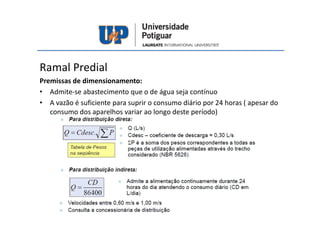

Premissas de dimensionamento:
• Admite-se abastecimento que o de água seja contínuo
• A vazão é suficiente para suprir o consumo diário por 24 horas ( apesar do
consumo dos aparelhos variar ao longo deste período)

16. Ramal Predial

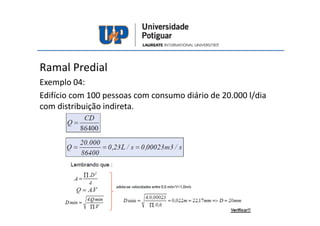

Exemplo 04:
Edifício com 100 pessoas com consumo diário de 20.000 l/dia
com distribuição indireta.

18. Ramal Predial

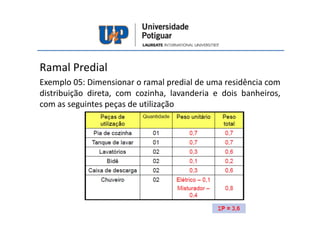

Exemplo 05: Dimensionar o ramal predial de uma residência com
distribuição direta, com cozinha, lavanderia e dois banheiros,
com as seguintes peças de utilização

20. Ramal Predial

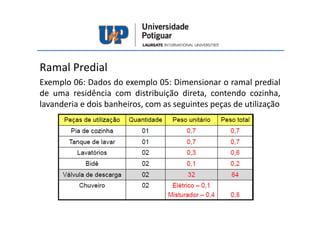

Exemplo 06: Dados do exemplo 05: Dimensionar o ramal predial
de uma residência com distribuição direta, contendo cozinha,
lavanderia e dois banheiros, com as seguintes peças de utilização

21. Ramal Predial

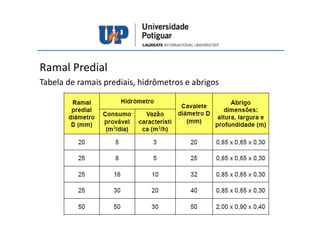

Tabela de ramais prediais, hidrômetros e abrigos

22. Ramal Predial

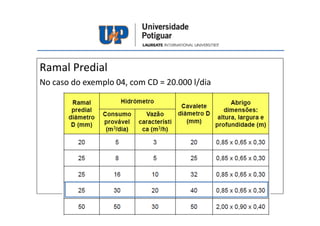

No caso do exemplo 04, com CD = 20.000 l/dia
