O documento discute projetos de instalações prediais de água potável, incluindo terminologia, dados para projeto como sistemas de abastecimento e distribuição, consumo predial e capacidade de reservatórios. É apresentada a normatização do projeto com plantas, cortes, detalhes, memórias e orçamentos. São descritos os principais sistemas de distribuição e exemplos de dimensionamento de reservatórios são resolvidos.

1. Bibliografia

4. 1.Instalações prediais de água potável 1.1.Instalações prediais de água fria 1.1.1.Generalidades 1.1.1.2.Terminologia 1.1.2.Dados para o projeto 1.1.2.1.Sistemas de abastecimento 1.1.2.2.Sistemas de distribuição 1.1.2.3.Consumo predial 1.1.2.4. Capacidade dos reservatórios Aula 01

5. História Todos os povos, em todas as épocas Civilizações se desenvolveram próximas de cursos d`água, Romanos 

10. Água potável Incolor, inodora e insípida Turbidez máxima: 5 mg/l de SiO2 Dureza total: 200 mg/l de CaCO3 pH e alcalinidade máxima: H = 6 e isenção de alcalinidade Sólidos totais: máximo de 1000 mg/l

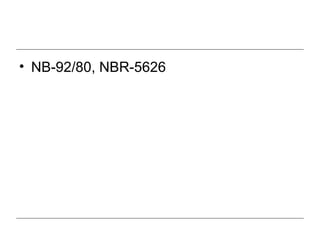

11. NB-92/80, NBR-5626

12. Partes de um projeto de instalações hidráulicas Planta, cortes, detalhes e vistas Memórias descritivas, justificativas e de cálculo Especificações do material e normas para a sua aplicação Orçamento.

13. Requisitos Entendimento com autor do projeto calculista estrutural Clareza na localização de caixas-d´água rede de abastecimento do prédio bombas diversos pontos de consumo

14. Escalas 1/50 (1/100) Detalhes: 1/20 ou 1/25

15. De acordo com a Norma As instalações de água fria devem ser projetadas e construídas de modo a: “ garantir o fornecimento de água de forma contínua, em quantidade suficiente, com pressões e velocidades adequadas ao perfeito funcionamento das peças de utilização e dos sistemas de tubulações; preservar rigorosamente a quantidade de água do sistema de abastecimento; preservar o máximo conforto dos usuários, incluindo-se a redução dos níveis de ruído” .

16. Sistemas de distribuição Sistema direto de distribuição Sistema indireto de distribuição sem bombeamento com bombeamento Sistema hidropneumático de distribuição

17. Sistema direto de distribuição (Creder, Hélio. Instalações hidráulicas e sanitárias. Rio de Janeiro: LTC, 2006)

18. Sistema indireto de distribuição (Creder, Hélio. Instalações hidráulicas e sanitárias. Rio de Janeiro: LTC, 2006)

19. Sistema indireto de distribuição (Creder, Hélio. Instalações hidráulicas e sanitárias. Rio de Janeiro: LTC, 2006)

20. Sistema hidropneumático de distribuição (Creder, Hélio. Instalações hidráulicas e sanitárias. Rio de Janeiro: LTC, 2006)

21. Consumo predial Taxa de ocupação Quarto social: 2 pessoas Quarto de serviço: 1 pessoa Tabela 1.1 ( Creder) Tabela Prédio x Consumo Tabela 1.2 ( Creder )

22. Capacidade dos reservatórios Prever 2 dias de consumo Reservatório inferior: 3/5 Reservatório superior: 2/5 Reserva de incêndio: 15 a 20% do consumo diário

23. Exemplo Dimensionar os reservatórios superior e inferior de um edifício de apartamentos de 10 pavimentos, com quatro apartamentos por pavimento, tendo cada apartamento três quartos sociais e um de empregada, mais o apartamento do zelador, o qual tem 2 quartos sociais.

24. Exemplo: Dimensionar os reservatórios superior e inferior de um edifício de apartamentos de 10 pavimentos, com quatro apartamentos por pavimento, tendo cada apartamento três quartos sociais e um de empregada, mais o apartamento do zelador, o qual tem 2 quartos sociais. Cada apartamento: (3 q.soc x 2) + (1 q. emp)= 7 pessoas Cada pavimento: (4 apart x 7 pess) = 28 pessoas População do prédio: 280 + 4 (zelador) = 284 pessoas De acordo com a Tabela 1.2, como é apartamento, reservamos 200 litros por pessoa , então: 200 x 284 = 56.800 litros Reserva de incêndio: 20% = 11.360 litros Total: 68.160 litros O consumo de dois dias será 2 x 68.160 = 136.320 litros Reservatório inferior: 3/5 x 136.320 = 81.792 ≈ 85.000 litros Reservatório superior: 2/5 x 136.320 = 54.528 ≈ 50.000 litros

25. Resolva: Dimensionar os reservatórios superior e inferior de um edifício de escritórios com 6 pavimentos de 120m 2 cada.

26. Resolva: Dimensionar os reservatórios superior e inferior de um edifício de escritórios com 6 pavimentos de 120m 2 cada. Tabela 1.1  Escritórios: Uma pessoa por 6,00 m 2 Cada andar 120m 2 / 6 p/m 2 = 20 pessoas/andar 6 andares = 6 x 20 = 120 pessoas Tabela 1.2  Escritórios: 50 litros/pessoa 120 x 50 = 6.000 litros Reserva de incêndio: 20% x 6.000 = 1.200 litros Total = 7.200 litros Reservatório inferior: 3/5 x 7.200 = 4.320 Reservatório superior: 2/5 x 7.200 = 2.880
