- 1. Noções de Hardware Aula004 INTRODUÇÃO À CIÊNCIA DA COMPUTAÇÃO
- 2. INTRODUÇÃO À CIÊNCIADA COMPUTAÇÃO Aula 004 Noções de Hardware Flávio Augusto de Freitas

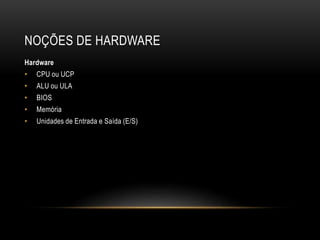

- 3. NOÇÕES DE HARDWARE Hardware •CPU ou UCP • ALU ou ULA • BIOS • Memória • Unidades de Entrada e Saída (E/S)

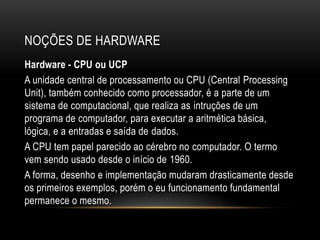

- 4. NOÇÕES DE HARDWARE Hardware- CPU ou UCP A unidade central de processamento ou CPU (Central Processing Unit), também conhecido como processador, é a parte de um sistema de computacional, que realiza as intruções de um programa de computador, para executar a aritmética básica, lógica, e a entradas e saída de dados. A CPU tem papel parecido ao cérebro no computador. O termo vem sendo usado desde o início de 1960. A forma, desenho e implementação mudaram drasticamente desde os primeiros exemplos, porém o eu funcionamento fundamental permanece o mesmo.
- 5. NOÇÕES DE HARDWARE Hardware- CPU ou UCP As primeiras CPUs personalizadas foram concebidas como parte de um computador maior. No entanto, este método caro de fazer CPUs personalizadas para uma determinada aplicação rumou para o desenvolvimento de processadores produzidos em massa que são feitas para um ou vários propósitos. Esta tendência de padronização em geral começou na época de discretos minicomputadores e mainframes transistores e acelerou rapidamente com a popularização dos circuitos integrados (CI).

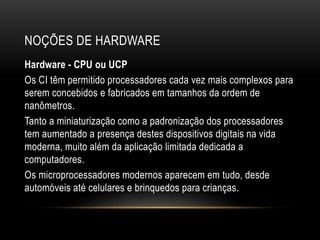

- 6. NOÇÕES DE HARDWARE Hardware- CPU ou UCP Os CI têm permitido processadores cada vez mais complexos para serem concebidos e fabricados em tamanhos da ordem de nanômetros. Tanto a miniaturização como a padronização dos processadores tem aumentado a presença destes dispositivos digitais na vida moderna, muito além da aplicação limitada dedicada a computadores. Os microprocessadores modernos aparecem em tudo, desde automóveis até celulares e brinquedos para crianças.

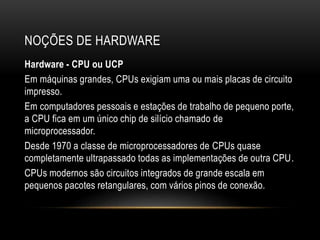

- 7. NOÇÕES DE HARDWARE Hardware- CPU ou UCP Em máquinas grandes, CPUs exigiam uma ou mais placas de circuito impresso. Em computadores pessoais e estações de trabalho de pequeno porte, a CPU fica em um único chip de silício chamado de microprocessador. Desde 1970 a classe de microprocessadores de CPUs quase completamente ultrapassado todas as implementações de outra CPU. CPUs modernos são circuitos integrados de grande escala em pequenos pacotes retangulares, com vários pinos de conexão.

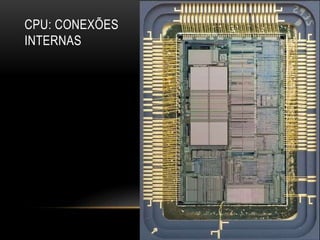

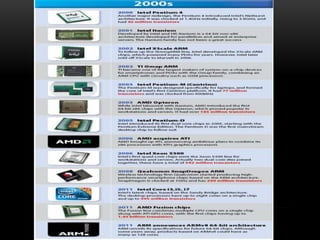

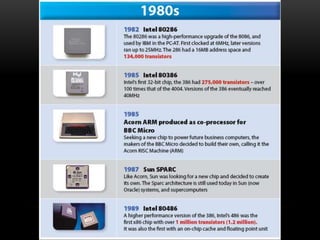

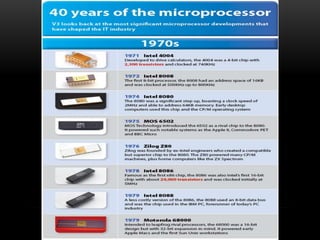

- 12.

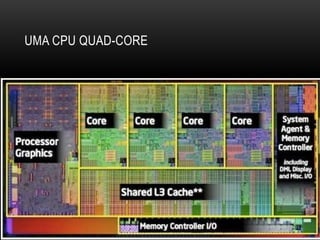

- 13.

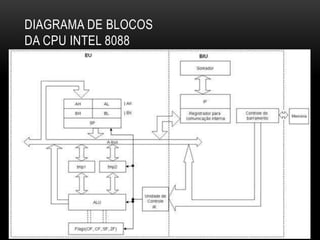

- 14. DIAGRAMA DE BLOCOS DACPU INTEL 8088

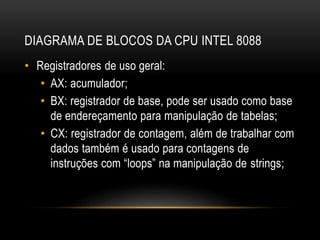

- 15. DIAGRAMA DE BLOCOSDA CPU INTEL 8088 • Registradores de uso geral: • AX: acumulador; • BX: registrador de base, pode ser usado como base de endereçamento para manipulação de tabelas; • CX: registrador de contagem, além de trabalhar com dados também é usado para contagens de instruções com “loops” na manipulação de strings;

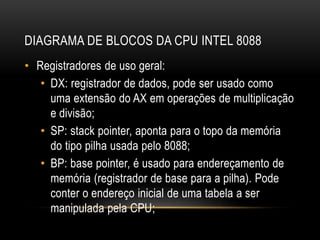

- 16. DIAGRAMA DE BLOCOSDA CPU INTEL 8088 • Registradores de uso geral: • DX: registrador de dados, pode ser usado como uma extensão do AX em operações de multiplicação e divisão; • SP: stack pointer, aponta para o topo da memória do tipo pilha usada pelo 8088; • BP: base pointer, é usado para endereçamento de memória (registrador de base para a pilha). Pode conter o endereço inicial de uma tabela a ser manipulada pela CPU;

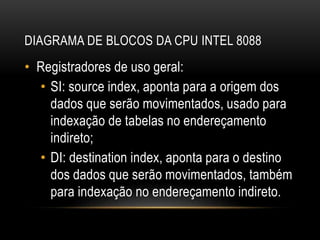

- 17. DIAGRAMA DE BLOCOSDA CPU INTEL 8088 • Registradores de uso geral: • SI: source index, aponta para a origem dos dados que serão movimentados, usado para indexação de tabelas no endereçamento indireto; • DI: destination index, aponta para o destino dos dados que serão movimentados, também para indexação no endereçamento indireto.

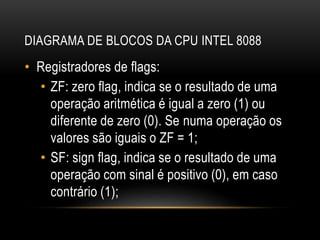

- 18. DIAGRAMA DE BLOCOSDA CPU INTEL 8088 • Registradores de flags: • ZF: zero flag, indica se o resultado de uma operação aritmética é igual a zero (1) ou diferente de zero (0). Se numa operação os valores são iguais o ZF = 1; • SF: sign flag, indica se o resultado de uma operação com sinal é positivo (0), em caso contrário (1);
- 19. DIAGRAMA DE BLOCOSDA CPU INTEL 8088 • Registradores de flags: • TF: trap flag, permite a operação “passo a passo” para debug; • IF: interrupt flag, indica se as interrupções estão habilitadas (1) ou não (0);

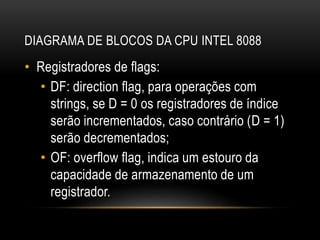

- 20. DIAGRAMA DE BLOCOSDA CPU INTEL 8088 • Registradores de flags: • DF: direction flag, para operações com strings, se D = 0 os registradores de índice serão incrementados, caso contrário (D = 1) serão decrementados; • OF: overflow flag, indica um estouro da capacidade de armazenamento de um registrador.
- 21. DIAGRAMA DE BLOCOSDA CPU INTEL 8088 BIU - Bus Interface Unit O interfaceamento da EU com o bus de dados e bus de endereços do sistema é feito pela BIU, que gera todo o endereçamento de memória (1 mega) e I/O (64K), assim como interfaceia o bus de dados do sistema (8bits) com o bus de dados da EU (16 bits).

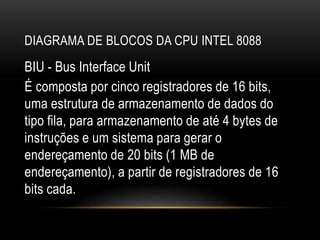

- 22. DIAGRAMA DE BLOCOSDA CPU INTEL 8088 BIU - Bus Interface Unit É composta por cinco registradores de 16 bits, uma estrutura de armazenamento de dados do tipo fila, para armazenamento de até 4 bytes de instruções e um sistema para gerar o endereçamento de 20 bits (1 MB de endereçamento), a partir de registradores de 16 bits cada.

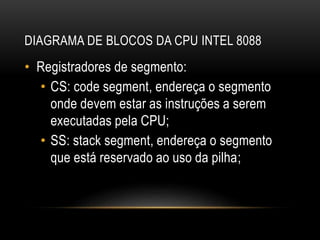

- 23. DIAGRAMA DE BLOCOSDA CPU INTEL 8088 • Registradores de segmento: • CS: code segment, endereça o segmento onde devem estar as instruções a serem executadas pela CPU; • SS: stack segment, endereça o segmento que está reservado ao uso da pilha;

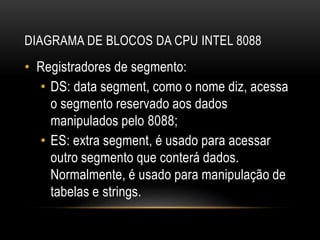

- 24. DIAGRAMA DE BLOCOSDA CPU INTEL 8088 • Registradores de segmento: • DS: data segment, como o nome diz, acessa o segmento reservado aos dados manipulados pelo 8088; • ES: extra segment, é usado para acessar outro segmento que conterá dados. Normalmente, é usado para manipulação de tabelas e strings.

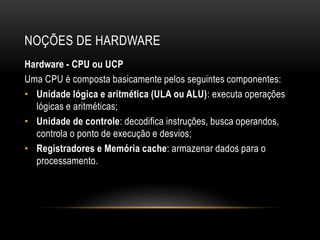

- 25. NOÇÕES DE HARDWARE Hardware- CPU ou UCP Uma CPU é composta basicamente pelos seguintes componentes: • Unidade lógica e aritmética (ULA ou ALU): executa operações lógicas e aritméticas; • Unidade de controle: decodifica instruções, busca operandos, controla o ponto de execução e desvios; • Registradores e Memória cache: armazenar dados para o processamento.

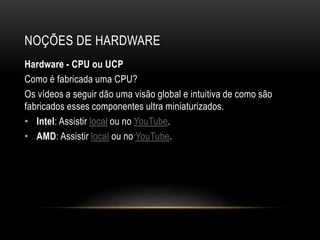

- 26. NOÇÕES DE HARDWARE Hardware- CPU ou UCP Como é fabricada uma CPU? Os vídeos a seguir dão uma visão global e intuitiva de como são fabricados esses componentes ultra miniaturizados. • Intel: Assistir local ou no YouTube. • AMD: Assistir local ou no YouTube.

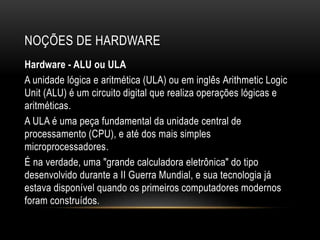

- 27. NOÇÕES DE HARDWARE Hardware- ALU ou ULA A unidade lógica e aritmética (ULA) ou em inglês Arithmetic Logic Unit (ALU) é um circuito digital que realiza operações lógicas e aritméticas. A ULA é uma peça fundamental da unidade central de processamento (CPU), e até dos mais simples microprocessadores. É na verdade, uma "grande calculadora eletrônica" do tipo desenvolvido durante a II Guerra Mundial, e sua tecnologia já estava disponível quando os primeiros computadores modernos foram construídos.

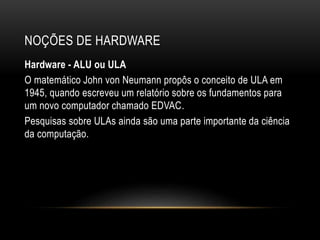

- 28. NOÇÕES DE HARDWARE Hardware- ALU ou ULA O matemático John von Neumann propôs o conceito de ULA em 1945, quando escreveu um relatório sobre os fundamentos para um novo computador chamado EDVAC. Pesquisas sobre ULAs ainda são uma parte importante da ciência da computação.
- 29. NOÇÕES DE HARDWARE Hardware- ALU ou ULA A tecnologia utilizada foi inicialmente relés, herança da telefonia, e posteriormente válvulas, herança da radiofonia. Com o aparecimento dos transistores, e depois dos circuitos integrados, os circuitos da unidade aritmética e lógica passaram a ser implementados com a tecnologia de semicondutores.

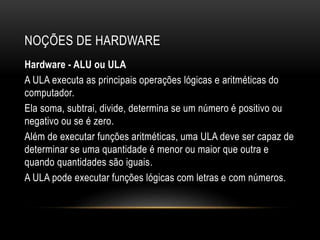

- 30. NOÇÕES DE HARDWARE Hardware- ALU ou ULA A ULA executa as principais operações lógicas e aritméticas do computador. Ela soma, subtrai, divide, determina se um número é positivo ou negativo ou se é zero. Além de executar funções aritméticas, uma ULA deve ser capaz de determinar se uma quantidade é menor ou maior que outra e quando quantidades são iguais. A ULA pode executar funções lógicas com letras e com números.

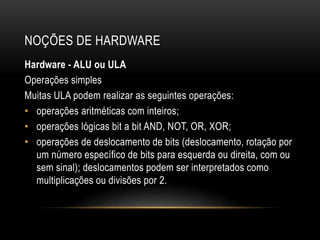

- 31. NOÇÕES DE HARDWARE Hardware- ALU ou ULA Operações simples Muitas ULA podem realizar as seguintes operações: • operações aritméticas com inteiros; • operações lógicas bit a bit AND, NOT, OR, XOR; • operações de deslocamento de bits (deslocamento, rotação por um número específico de bits para esquerda ou direita, com ou sem sinal); deslocamentos podem ser interpretados como multiplicações ou divisões por 2.

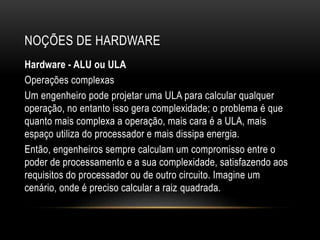

- 32. NOÇÕES DE HARDWARE Hardware- ALU ou ULA Operações complexas Um engenheiro pode projetar uma ULA para calcular qualquer operação, no entanto isso gera complexidade; o problema é que quanto mais complexa a operação, mais cara é a ULA, mais espaço utiliza do processador e mais dissipa energia. Então, engenheiros sempre calculam um compromisso entre o poder de processamento e a sua complexidade, satisfazendo aos requisitos do processador ou de outro circuito. Imagine um cenário, onde é preciso calcular a raiz quadrada.
- 33. ULA Uma simples ULA de2-bit que faz AND, OR, XOR, e adição.

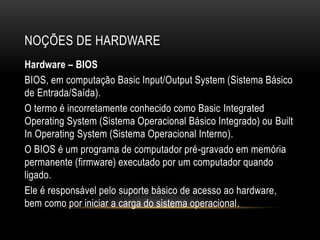

- 34. NOÇÕES DE HARDWARE Hardware– BIOS BIOS, em computação Basic Input/Output System (Sistema Básico de Entrada/Saída). O termo é incorretamente conhecido como Basic Integrated Operating System (Sistema Operacional Básico Integrado) ou Built In Operating System (Sistema Operacional Interno). O BIOS é um programa de computador pré-gravado em memória permanente (firmware) executado por um computador quando ligado. Ele é responsável pelo suporte básico de acesso ao hardware, bem como por iniciar a carga do sistema operacional.

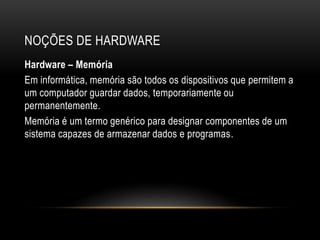

- 35. NOÇÕES DE HARDWARE Hardware– Memória Em informática, memória são todos os dispositivos que permitem a um computador guardar dados, temporariamente ou permanentemente. Memória é um termo genérico para designar componentes de um sistema capazes de armazenar dados e programas.

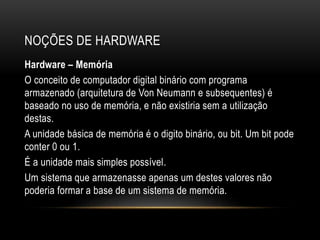

- 36. NOÇÕES DE HARDWARE Hardware– Memória O conceito de computador digital binário com programa armazenado (arquitetura de Von Neumann e subsequentes) é baseado no uso de memória, e não existiria sem a utilização destas. A unidade básica de memória é o digito binário, ou bit. Um bit pode conter 0 ou 1. É a unidade mais simples possível. Um sistema que armazenasse apenas um destes valores não poderia formar a base de um sistema de memória.

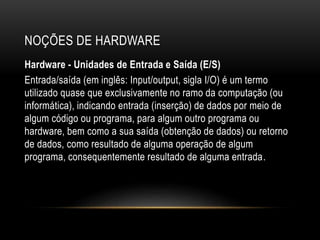

- 37. NOÇÕES DE HARDWARE Hardware- Unidades de Entrada e Saída (E/S) Entrada/saída (em inglês: Input/output, sigla I/O) é um termo utilizado quase que exclusivamente no ramo da computação (ou informática), indicando entrada (inserção) de dados por meio de algum código ou programa, para algum outro programa ou hardware, bem como a sua saída (obtenção de dados) ou retorno de dados, como resultado de alguma operação de algum programa, consequentemente resultado de alguma entrada.

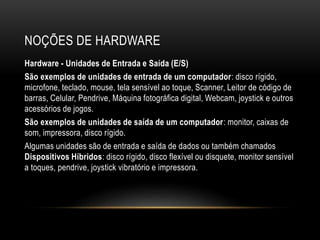

- 38. NOÇÕES DE HARDWARE Hardware- Unidades de Entrada e Saída (E/S) São exemplos de unidades de entrada de um computador: disco rígido, microfone, teclado, mouse, tela sensível ao toque, Scanner, Leitor de código de barras, Celular, Pendrive, Máquina fotográfica digital, Webcam, joystick e outros acessórios de jogos. São exemplos de unidades de saída de um computador: monitor, caixas de som, impressora, disco rígido. Algumas unidades são de entrada e saída de dados ou também chamados Dispositivos Híbridos: disco rígido, disco flexível ou disquete, monitor sensível a toques, pendrive, joystick vibratório e impressora.
- 40. Flávio Augusto deFreitas http://flavioaf.blogspot.com flaviocefetrp@gmail.com
