1. INTRODUÇÃO À CIÊNCIA DA COMPUTAÇÃO
Noções de Hardware
Aula 005

2. Aula 005
Noções de Hardware
Flávio Augusto de Freitas
INTRODUÇÃO À CIÊNCIA DA COMPUTAÇÃO

3. NOÇÕES DE HARDWARE
Hardware
• Microprocessadores e Suas Categorias: Intel, RISCxCISC,
AMD, Atom etc.
• Periféricos: Entrada, Saída, Entrada/Saída
• Peopleware
• Tipos de Memória: RAM e ROM

4. MICROPROCESSADORES E CATEGORIAS
Categoria Intel
• Série 80xx e 80xxx (par)
• Série 80xxx (ímpar)
• Core™
• Pentium®
• Celeron®
• Atom™
• Xeon® e Itanium®

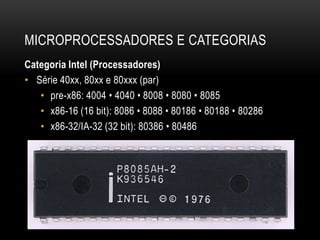

5. MICROPROCESSADORES E CATEGORIAS
Categoria Intel (Processadores)
• Série 40xx, 80xx e 80xxx (par)
• pre-x86: 4004 • 4040 • 8008 • 8080 • 8085
• x86-16 (16 bit): 8086 • 8088 • 80186 • 80188 • 80286
• x86-32/IA-32 (32 bit): 80386 • 80486

6. MICROPROCESSADORES E CATEGORIAS
Categoria Intel (Coprocessadores)
• Série 80xxx (ímpar)
• Um coprocessador é uma UCP de computador usada para
suplementar as funções do microprocessador principal.
• As operações realizadas pelo coprocessador podem ser de
ponto flutuante aritmético, computação gráfica,
processamento de sinais, processamento de cadeias de
caracteres ou criptografia.
• O 80387 fazia par com o 80386.

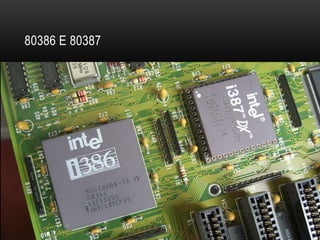

7. 80386 E 80387

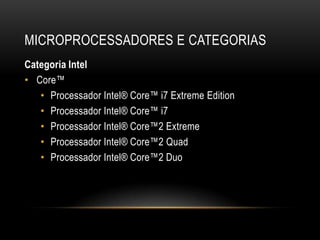

8. MICROPROCESSADORES E CATEGORIAS
Categoria Intel
• Core™
• Processador Intel® Core™ i7 Extreme Edition
• Processador Intel® Core™ i7
• Processador Intel® Core™2 Extreme
• Processador Intel® Core™2 Quad
• Processador Intel® Core™2 Duo

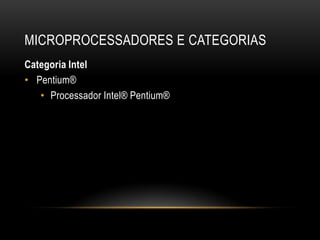

9. MICROPROCESSADORES E CATEGORIAS
Categoria Intel
• Pentium®
• Processador Intel® Pentium®

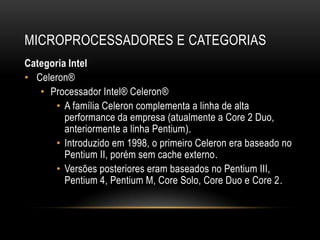

10. MICROPROCESSADORES E CATEGORIAS
Categoria Intel
• Celeron®
• Processador Intel® Celeron®
• A família Celeron complementa a linha de alta
performance da empresa (atualmente a Core 2 Duo,
anteriormente a linha Pentium).
• Introduzido em 1998, o primeiro Celeron era baseado no
Pentium II, porém sem cache externo.
• Versões posteriores eram baseados no Pentium III,
Pentium 4, Pentium M, Core Solo, Core Duo e Core 2.

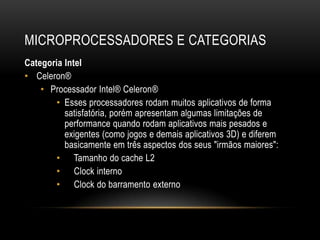

11. MICROPROCESSADORES E CATEGORIAS
Categoria Intel
• Celeron®
• Processador Intel® Celeron®
• Esses processadores rodam muitos aplicativos de forma
satisfatória, porém apresentam algumas limitações de
performance quando rodam aplicativos mais pesados e
exigentes (como jogos e demais aplicativos 3D) e diferem
basicamente em três aspectos dos seus "irmãos maiores":
• Tamanho do cache L2
• Clock interno
• Clock do barramento externo

12. CELERON

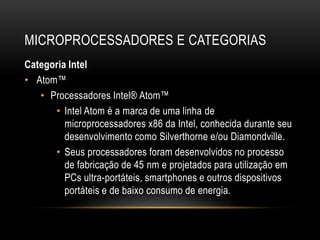

13. MICROPROCESSADORES E CATEGORIAS
Categoria Intel
• Atom™
• Processadores Intel® Atom™
• Intel Atom é a marca de uma linha de
microprocessadores x86 da Intel, conhecida durante seu
desenvolvimento como Silverthorne e/ou Diamondville.
• Seus processadores foram desenvolvidos no processo
de fabricação de 45 nm e projetados para utilização em
PCs ultra-portáteis, smartphones e outros dispositivos
portáteis e de baixo consumo de energia.

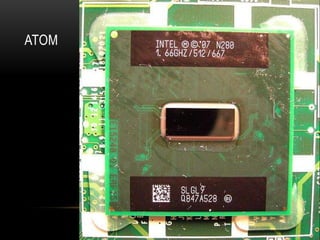

14. ATOM

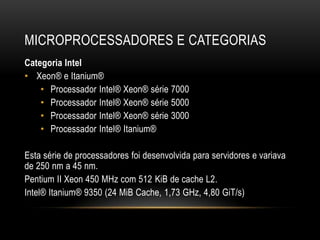

15. MICROPROCESSADORES E CATEGORIAS
Categoria Intel
• Xeon® e Itanium®
• Processador Intel® Xeon® série 7000
• Processador Intel® Xeon® série 5000
• Processador Intel® Xeon® série 3000
• Processador Intel® Itanium®
Esta série de processadores foi desenvolvida para servidores e variava
de 250 nm a 45 nm.
Pentium II Xeon 450 MHz com 512 KiB de cache L2.
Intel® Itanium® 9350 (24 MiB Cache, 1,73 GHz, 4,80 GiT/s)

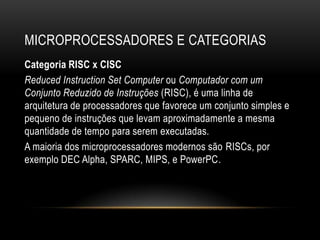

16. MICROPROCESSADORES E CATEGORIAS
Categoria RISC x CISC
Reduced Instruction Set Computer ou Computador com um
Conjunto Reduzido de Instruções (RISC), é uma linha de
arquitetura de processadores que favorece um conjunto simples e
pequeno de instruções que levam aproximadamente a mesma
quantidade de tempo para serem executadas.
A maioria dos microprocessadores modernos são RISCs, por
exemplo DEC Alpha, SPARC, MIPS, e PowerPC.

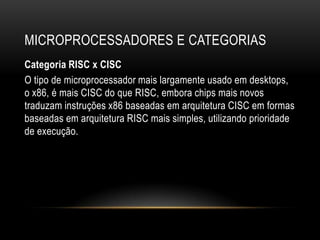

17. MICROPROCESSADORES E CATEGORIAS
Categoria RISC x CISC
O tipo de microprocessador mais largamente usado em desktops,
o x86, é mais CISC do que RISC, embora chips mais novos
traduzam instruções x86 baseadas em arquitetura CISC em formas
baseadas em arquitetura RISC mais simples, utilizando prioridade
de execução.

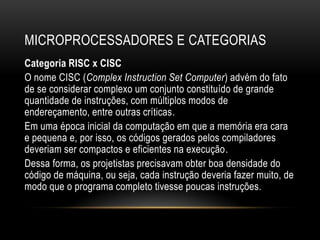

18. MICROPROCESSADORES E CATEGORIAS
Categoria RISC x CISC
O nome CISC (Complex Instruction Set Computer) advém do fato
de se considerar complexo um conjunto constituído de grande
quantidade de instruções, com múltiplos modos de
endereçamento, entre outras críticas.
Em uma época inicial da computação em que a memória era cara
e pequena e, por isso, os códigos gerados pelos compiladores
deveriam ser compactos e eficientes na execução.
Dessa forma, os projetistas precisavam obter boa densidade do
código de máquina, ou seja, cada instrução deveria fazer muito, de
modo que o programa completo tivesse poucas instruções.

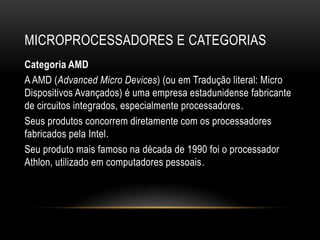

19. MICROPROCESSADORES E CATEGORIAS
Categoria AMD
A AMD (Advanced Micro Devices) (ou em Tradução literal: Micro
Dispositivos Avançados) é uma empresa estadunidense fabricante
de circuitos integrados, especialmente processadores.
Seus produtos concorrem diretamente com os processadores
fabricados pela Intel.
Seu produto mais famoso na década de 1990 foi o processador
Athlon, utilizado em computadores pessoais.

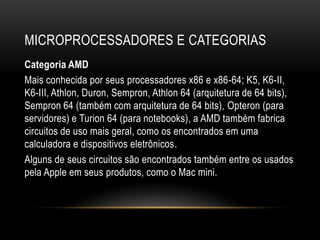

20. MICROPROCESSADORES E CATEGORIAS
Categoria AMD
Mais conhecida por seus processadores x86 e x86-64; K5, K6-II,
K6-III, Athlon, Duron, Sempron, Athlon 64 (arquitetura de 64 bits),
Sempron 64 (também com arquitetura de 64 bits), Opteron (para
servidores) e Turion 64 (para notebooks), a AMD também fabrica
circuitos de uso mais geral, como os encontrados em uma
calculadora e dispositivos eletrônicos.
Alguns de seus circuitos são encontrados também entre os usados
pela Apple em seus produtos, como o Mac mini.

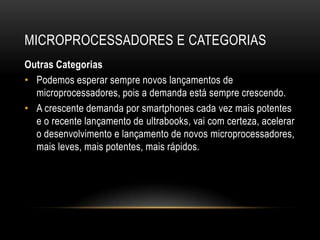

21. MICROPROCESSADORES E CATEGORIAS
Outras Categorias
• Podemos esperar sempre novos lançamentos de
microprocessadores, pois a demanda está sempre crescendo.
• A crescente demanda por smartphones cada vez mais potentes
e o recente lançamento de ultrabooks, vai com certeza, acelerar
o desenvolvimento e lançamento de novos microprocessadores,
mais leves, mais potentes, mais rápidos.

22. PERIFÉRICOS
Periféricos de Entrada
• Dispositivo de entrada são dispositivos que fornecem dados para
operações em um programa de computador, também chamados de
unidades de entrada (no inglês input/output - entrada/saída).
• Dizendo de outra forma, um dispositivo de entrada permite a
comunicação no sentido do utilizador para o computador. Também
São todos os dispositivos que fornecem informação ao computador.
• Permite a comunicação do usuário com o computador. São
dispositivos que enviam dados analógicos ao computador para
processamento. Exemplos: Teclado, mouse, caneta ótica, scanner,
câmara fotográfica/de vídeo, entre outros

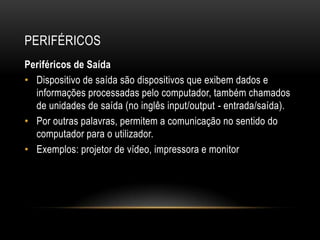

23. PERIFÉRICOS
Periféricos de Saída
• Dispositivo de saída são dispositivos que exibem dados e
informações processadas pelo computador, também chamados
de unidades de saída (no inglês input/output - entrada/saída).
• Por outras palavras, permitem a comunicação no sentido do
computador para o utilizador.
• Exemplos: projetor de vídeo, impressora e monitor

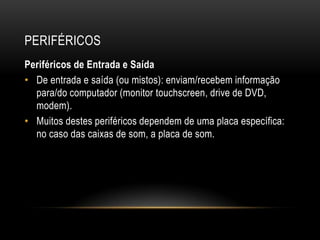

24. PERIFÉRICOS
Periféricos de Entrada e Saída
• De entrada e saída (ou mistos): enviam/recebem informação
para/do computador (monitor touchscreen, drive de DVD,
modem).
• Muitos destes periféricos dependem de uma placa específica:
no caso das caixas de som, a placa de som.

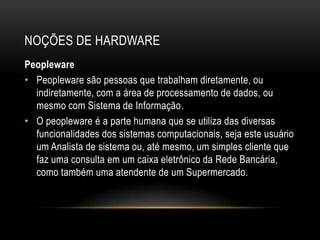

25. NOÇÕES DE HARDWARE
Peopleware
• Peopleware são pessoas que trabalham diretamente, ou
indiretamente, com a área de processamento de dados, ou
mesmo com Sistema de Informação.
• O peopleware é a parte humana que se utiliza das diversas
funcionalidades dos sistemas computacionais, seja este usuário
um Analista de sistema ou, até mesmo, um simples cliente que
faz uma consulta em um caixa eletrônico da Rede Bancária,
como também uma atendente de um Supermercado.

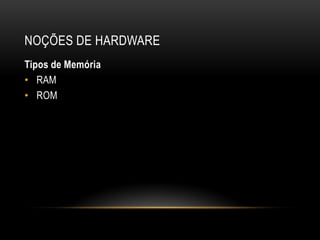

26. NOÇÕES DE HARDWARE
Tipos de Memória
• RAM
• ROM

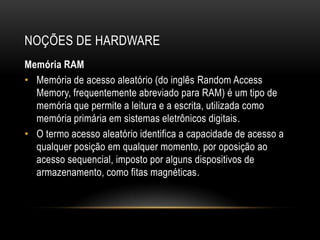

27. NOÇÕES DE HARDWARE
Memória RAM
• Memória de acesso aleatório (do inglês Random Access
Memory, frequentemente abreviado para RAM) é um tipo de
memória que permite a leitura e a escrita, utilizada como
memória primária em sistemas eletrônicos digitais.
• O termo acesso aleatório identifica a capacidade de acesso a
qualquer posição em qualquer momento, por oposição ao
acesso sequencial, imposto por alguns dispositivos de
armazenamento, como fitas magnéticas.

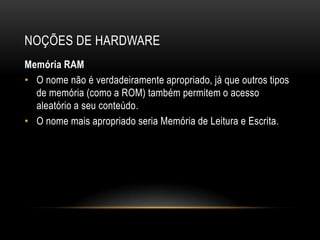

28. NOÇÕES DE HARDWARE
Memória RAM
• O nome não é verdadeiramente apropriado, já que outros tipos
de memória (como a ROM) também permitem o acesso
aleatório a seu conteúdo.
• O nome mais apropriado seria Memória de Leitura e Escrita.

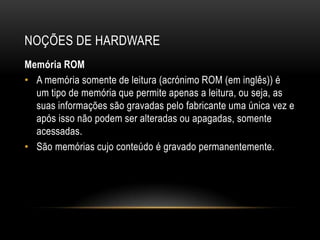

29. NOÇÕES DE HARDWARE
Memória ROM
• A memória somente de leitura (acrónimo ROM (em inglês)) é
um tipo de memória que permite apenas a leitura, ou seja, as
suas informações são gravadas pelo fabricante uma única vez e
após isso não podem ser alteradas ou apagadas, somente
acessadas.
• São memórias cujo conteúdo é gravado permanentemente.
