O documento descreve os principais componentes de hardware de um computador, incluindo a unidade de processamento (CPU), memória primária e secundária, e periféricos de entrada/saída. A CPU é composta pela unidade de controle, unidade lógica e aritmética e registradores. A memória pode ser primária (RAM e ROM) ou secundária (HD, CD, pendrive). Exemplos de periféricos são teclado, mouse, impressora e monitor.

1. Hardware INCLUSÃO DIGITAL CETEP/VC PROFESSORA: Tatiana V. dos Santos Paiva E-mail: [email_address] 2010

2. Componentes Básicos de um computador Hardware x software Software – parte lógica (programas) Hardware – parte física

3. Hardware - Entende-se como hardware todo e qualquer componente que faça parte da máquina como um todo interna ou externamente; assim, uma unidade de disco, uma impressora, um teclado, uma unidade externa de zip drive, será considerado hardware.É o equipamento propriamente dito.

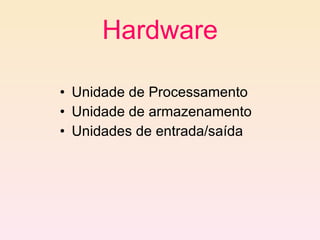

4. Hardware Unidade de Processamento Unidade de armazenamento Unidades de entrada/saída

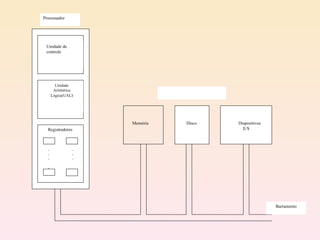

5. Unidade Aritmética Lógica(UAL ) Registradores . . . . . . . Memória Disco Dispositivos E/S Barramento Processador Unidade de controle

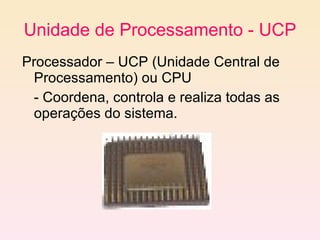

7. Unidade de Processamento - UCP Processador – UCP (Unidade Central de Processamento) ou CPU - Coordena, controla e realiza todas as operações do sistema.

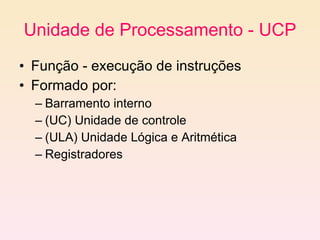

8. Unidade de Processamento - UCP Função - execução de instruções Formado por: Barramento interno (UC) Unidade de controle (ULA) Unidade Lógica e Aritmética Registradores

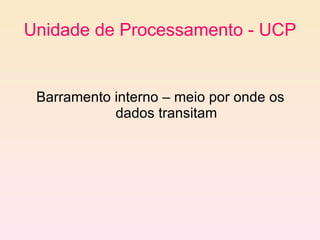

9. Unidade de Processamento - UCP Barramento interno – meio por onde os dados transitam

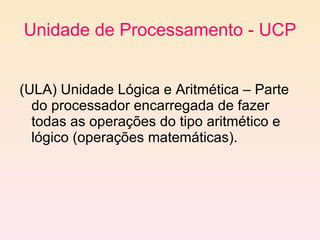

10. Unidade de Processamento - UCP (ULA) Unidade Lógica e Aritmética – Parte do processador encarregada de fazer todas as operações do tipo aritmético e lógico (operações matemáticas).

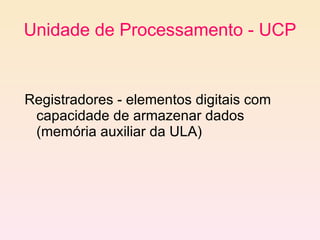

11. Unidade de Processamento - UCP Registradores - elementos digitais com capacidade de armazenar dados (memória auxiliar da ULA)

12. Unidade de Processamento - UCP (UC) Unidade de controle - Controla o fluxo de informações entre todas as unidades do computador.Ela é encarregada de detectar, por meio de sinais elétricos, as interrupções geradas pelos periféricos ed entrada e saída, dividindo assim a CPU para poder executar todos os controles.

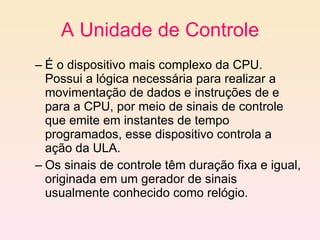

13. A Unidade de Controle É o dispositivo mais complexo da CPU. Possui a lógica necessária para realizar a movimentação de dados e instruções de e para a CPU, por meio de sinais de controle que emite em instantes de tempo programados, esse dispositivo controla a ação da ULA. Os sinais de controle têm duração fixa e igual, originada em um gerador de sinais usualmente conhecido como relógio.

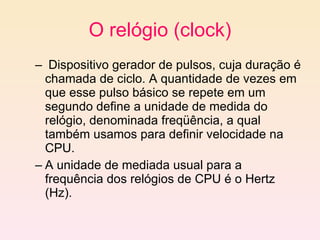

14. O relógio (clock) Dispositivo gerador de pulsos, cuja duração é chamada de ciclo. A quantidade de vezes em que esse pulso básico se repete em um segundo define a unidade de medida do relógio, denominada freqüência, a qual também usamos para definir velocidade na CPU. A unidade de mediada usual para a frequência dos relógios de CPU é o Hertz (Hz).

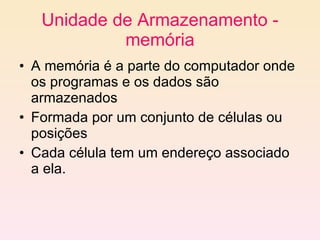

15. Unidade de Armazenamento - memória A memória é a parte do computador onde os programas e os dados são armazenados Formada por um conjunto de células ou posições Cada célula tem um endereço associado a ela.

16. Unidade de Armazenamento - memória Memória principal ou primária Nela os dados ficam disponíveis ao processamento (pela Unidade Aritmética e Lógica) e disponíveis à transferência para os equipamentos de saída. Dois tipos: RAM e ROM Memória secundária ou auxiliar Dados devem ser transferidos para a memória principal antes de serem trabalhados. Guardam os dados permanentemente. HD, disquetes, fitas magnéticas, zip disk

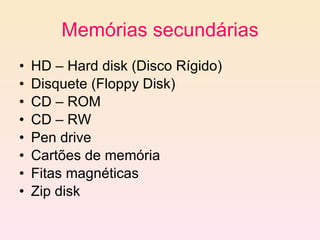

17. Memórias secundárias HD – Hard disk (Disco Rígido) Disquete (Floppy Disk) CD – ROM CD – RW Pen drive Cartões de memória Fitas magnéticas Zip disk

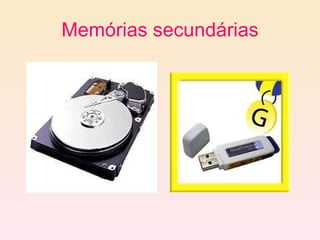

18. Memórias secundárias

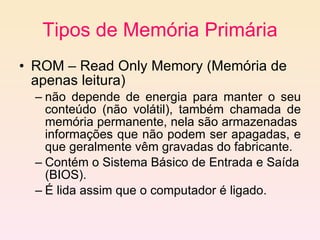

19. Tipos de Memória Primária ROM – Read Only Memory (Memória de apenas leitura) não depende de energia para manter o seu conteúdo (não volátil), também chamada de memória permanente, nela são armazenadas informações que não podem ser apagadas, e que geralmente vêm gravadas do fabricante. C ontém o Sistema Básico de Entrada e Saída (BIOS). É lida assim que o computador é ligado.

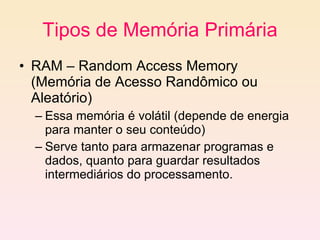

20. Tipos de Memória Primária RAM – Random Access Memory (Memória de Acesso Randômico ou Aleatório) Essa memória é volátil (depende de energia para manter o seu conteúdo) Serve tanto para armazenar programas e dados, quanto para guardar resultados intermediários do processamento.

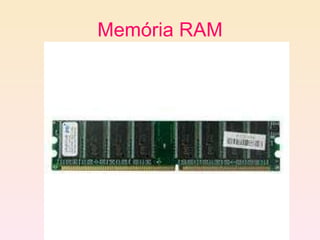

21. Memória RAM

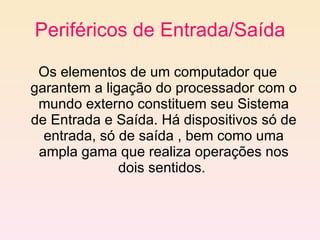

22. Periféricos de Entrada/Saída Os elementos de um computador que garantem a ligação do processador com o mundo externo constituem seu Sistema de Entrada e Saída. Há dispositivos só de entrada, só de saída , bem como uma ampla gama que realiza operações nos dois sentidos.

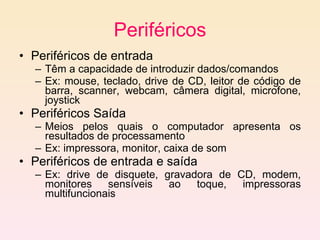

23. Periféricos Periféricos de entrada Têm a capacidade de introduzir dados/comandos Ex: mouse, teclado, drive de CD, leitor de código de barra, scanner, webcam, câmera digital, microfone, joystick Periféricos Saída Meios pelos quais o computador apresenta os resultados de processamento Ex: impressora, monitor, caixa de som Periféricos de entrada e saída Ex: drive de disquete, gravadora de CD, modem, monitores sensíveis ao toque, impressoras multifuncionais

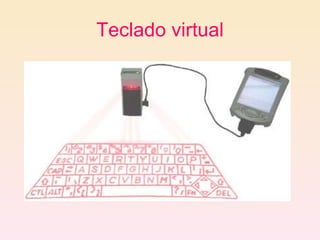

24. Teclado virtual

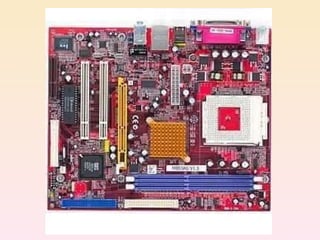

25. Placa-mãe É uma placa onde se encontra o microprocessador e vários componentes que fazem a comunicação entre o processador e periféricos internos e externos. Barramento – Conjunto de fios que transportam os sinais de dados, endereço e controle.

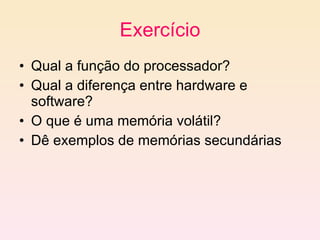

27. Exercício Qual a função do processador? Qual a diferença entre hardware e software? O que é uma memória volátil? Dê exemplos de memórias secundárias

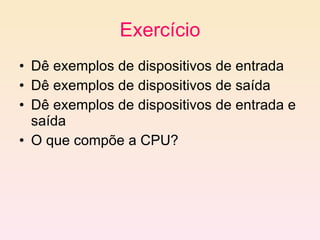

28. Exercício Dê exemplos de dispositivos de entrada Dê exemplos de dispositivos de saída Dê exemplos de dispositivos de entrada e saída O que compõe a CPU?
