Este documento discute diferentes tipos de astrofotografia e equipamentos utilizados, incluindo câmeras digitais, webcams e câmeras de alta velocidade. Ele fornece detalhes sobre como escolher equipamentos adequados e técnicas como afocal e projeção para capturar imagens lunares e planetárias de alta resolução.

1. Astrofotografia Lunar e Planetária de alta resolução Por: Fabio “Plocos” Carvalho Uma abordagem geral sobre as câmeras, os métodos e o processamento de imagens digitais

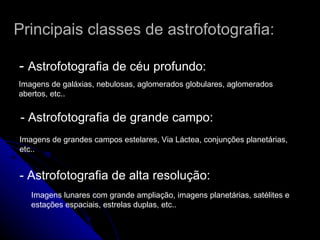

2. Principais classes de astrofotografia: - Astrofotografia de céu profundo: - Astrofotografia de grande campo: Imagens de galáxias, nebulosas, aglomerados globulares, aglomerados abertos, etc.. Imagens de grandes campos estelares, Via Láctea, conjunções planetárias, etc.. - Astrofotografia de alta resolução: Imagens lunares com grande ampliação, imagens planetárias, satélites e estações espaciais, estrelas duplas, etc..

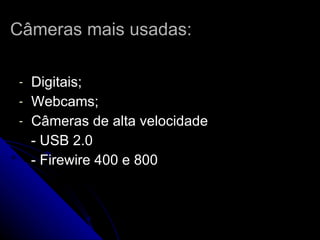

3. Câmeras mais usadas: Digitais; Webcams; Câmeras de alta velocidade - USB 2.0 - Firewire 400 e 800

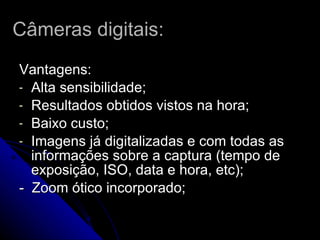

4. Câmeras digitais: Vantagens: Alta sensibilidade; Resultados obtidos vistos na hora; Baixo custo; Imagens já digitalizadas e com todas as informações sobre a captura (tempo de exposição, ISO, data e hora, etc); - Zoom ótico incorporado;

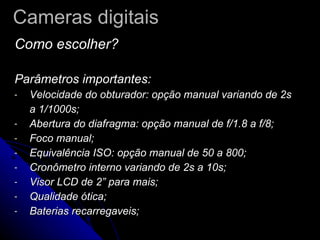

5. Cameras digitais Como escolher? Parâmetros importantes: Velocidade do obturador: opção manual variando de 2s a 1/1000s; Abertura do diafragma: opção manual de f/1.8 a f/8; Foco manual; Equivalência ISO: opção manual de 50 a 800; Cronômetro interno variando de 2s a 10s; Visor LCD de 2” para mais; Qualidade ótica; Baterias recarregaveis;

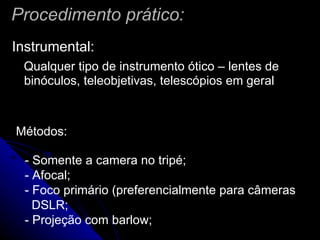

6. Procedimento prático: Instrumental: Qualquer tipo de instrumento ótico – lentes de binóculos, teleobjetivas, telescópios em geral Métodos: - Somente a camera no tripé; - Afocal; - Foco primário (preferencialmente para câmeras DSLR; - Projeção com barlow;

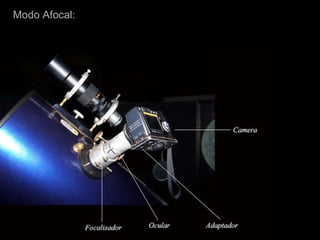

7. Modo Afocal:

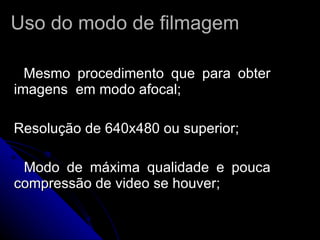

15. Uso do modo de filmagem Mesmo procedimento que para obter imagens em modo afocal; Resolução de 640x480 ou superior; Modo de máxima qualidade e pouca compressão de video se houver;

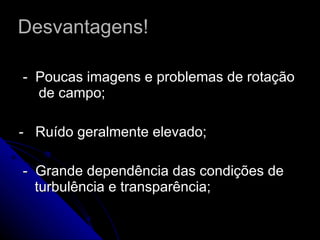

16. Desvantagens! - Poucas imagens e problemas de rotação de campo; - Ruído geralmente elevado; - Grande dependência das condições de turbulência e transparência;

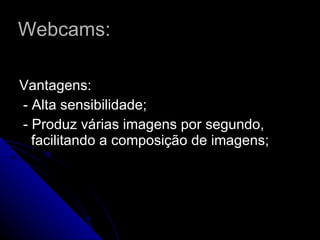

17. Webcams: Vantagens: - Alta sensibilidade; - Produz várias imagens por segundo, facilitando a composição de imagens;

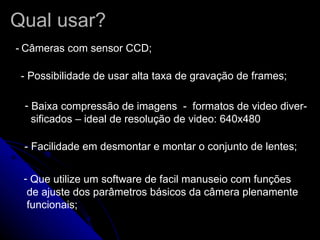

18. Qual usar? - Câmeras com sensor CCD; - Possibilidade de usar alta taxa de gravação de frames; Baixa compressão de imagens - formatos de video diver- sificados – ideal de resolução de video: 640x480 - Facilidade em desmontar e montar o conjunto de lentes; Que utilize um software de facil manuseio com funções de ajuste dos parâmetros básicos da câmera plenamente funcionais;

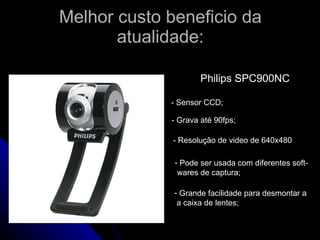

19. Melhor custo beneficio da atualidade: Philips SPC900NC - Sensor CCD; - Grava até 90fps; - Resolução de video de 640x480 Pode ser usada com diferentes soft- wares de captura; Grande facilidade para desmontar a a caixa de lentes;

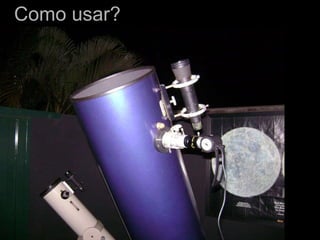

20. Como usar?

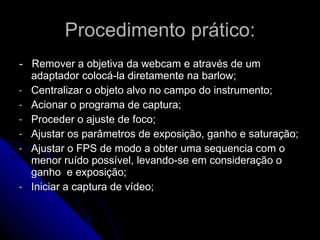

21. Procedimento prático: - Remover a objetiva da webcam e através de um adaptador colocá-la diretamente na barlow; Centralizar o objeto alvo no campo do instrumento; Acionar o programa de captura; Proceder o ajuste de foco; Ajustar os parâmetros de exposição, ganho e saturação; Ajustar o FPS de modo a obter uma sequencia com o menor ruído possível, levando-se em consideração o ganho e exposição; Iniciar a captura de vídeo;

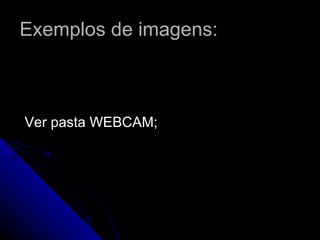

22. Exemplos de imagens: Ver pasta WEBCAM;

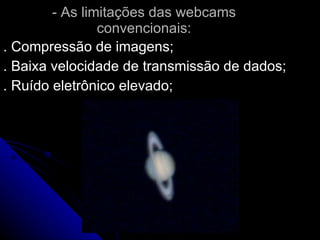

23. - As limitações das webcams convencionais: . Compressão de imagens; . Baixa velocidade de transmissão de dados; . Ruído eletrônico elevado;

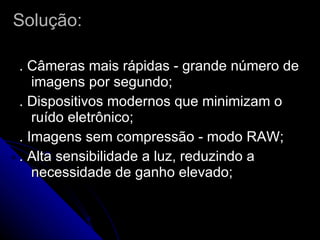

24. Solução: . Câmeras mais rápidas - grande número de imagens por segundo; . Dispositivos modernos que minimizam o ruído eletrônico; . Imagens sem compressão - modo RAW; . Alta sensibilidade a luz, reduzindo a necessidade de ganho elevado;

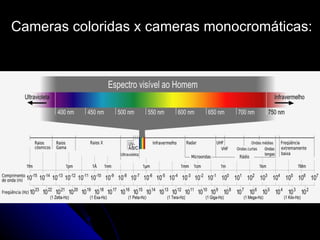

25. Cameras coloridas x cameras monocromáticas:

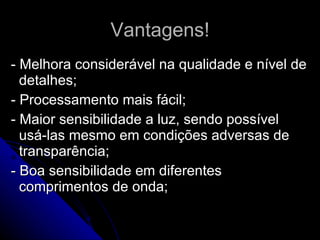

26. Vantagens! - Melhora considerável na qualidade e nível de detalhes; - Processamento mais fácil; - Maior sensibilidade a luz, sendo possível usá-las mesmo em condições adversas de transparência; - Boa sensibilidade em diferentes comprimentos de onda;

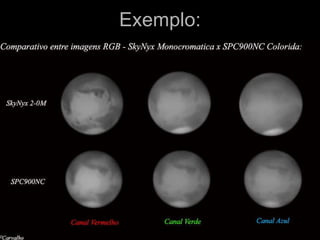

27. Exemplo:

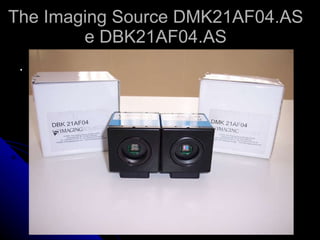

28. The Imaging Source DMK21AF04.AS e DBK21AF04.AS .

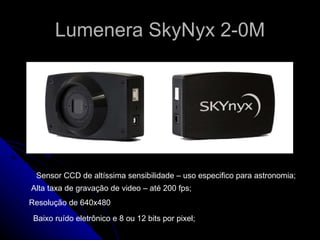

29. Lumenera SkyNyx 2-0M Sensor CCD de altíssima sensibilidade – uso especifico para astronomia; Alta taxa de gravação de video – até 200 fps; Resolução de 640x480 Baixo ruído eletrônico e 8 ou 12 bits por pixel;

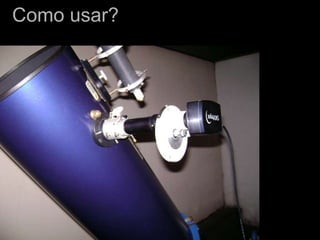

30. Como usar?

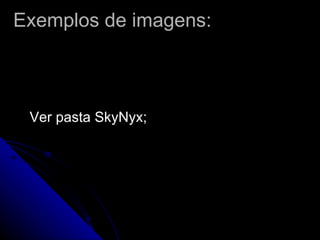

31. Exemplos de imagens: Ver pasta SkyNyx;

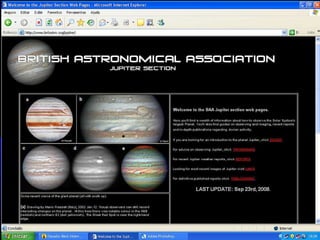

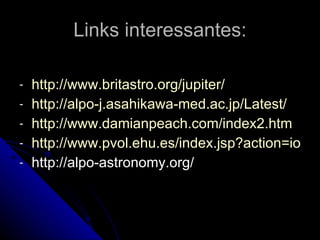

36. Links interessantes: http://www.britastro.org/jupiter/ http://alpo-j.asahikawa-med.ac.jp/Latest/ http://www.damianpeach.com/index2.htm http://www.pvol.ehu.es/index.jsp?action=iopw http://alpo-astronomy.org/

37. Mais informações e contato: - http://www.cyberplocos.com.br - [email_address] - Orkut: Fabio Plocos FIM
