Quem nunca perdeu um arquivo após deletar algo por engano na máquina fotográfica, computador ou celular? Ou ainda, quem nunca formatou um pendrive ou partição de disco sem querer? Veja como utilizar técnicas de Forense Computacional para recuperar arquivos apagados. Recuperações a partir de dados ainda existentes na memória RAM e demonstrações ao vivo. Palestrante: João Eriberto Mota Filho Oficial de Cavalaria do Exército Brasileiro. Gerente de Rede e de Segurança em Rede do Gabinete do Comandante do Exército. Coordenador e professor da pós-graduação em Software Livre na Universidade Católica de Brasília (UCB) e professor da pós-graduação em Perícia Digital (UCB). Autor dos livros Linux & Seus Servidores (2000), Pequenas Redes com Microsoft Windows (2001) e Descobrindo o Linux (2ª edição em 2007).

1. Técnicas forenses
para a recuperação
de arquivos
João Eriberto Mota Filho
São Paulo, SP, 11 fev. 2012 Eriberto ­ fev. 2012

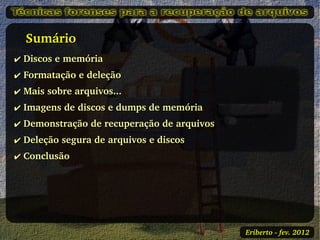

2. Sumário
✔ Discos e memória
✔ Formatação e deleção
✔ Mais sobre arquivos...
✔ Imagens de discos e dumps de memória
✔ Demonstração de recuperação de arquivos
✔ Deleção segura de arquivos e discos
✔ Conclusão
Eriberto ­ fev. 2012

3. Sumário
✔ Discos e memória
✔ Formatação e deleção
✔ Mais sobre arquivos...
✔ Imagens de discos e dumps de memória
✔ Demonstração de recuperação de arquivos
✔ Deleção segura de arquivos e discos
✔ Conclusão
Eriberto ­ fev. 2012

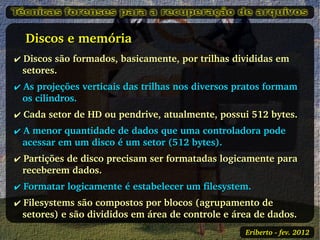

4. Discos e memória
✔ Discos são formados, basicamente, por trilhas divididas em
setores.
✔ As projeções verticais das trilhas nos diversos pratos formam
os cilindros.
✔ Cada setor de HD ou pendrive, atualmente, possui 512 bytes.
✔ A menor quantidade de dados que uma controladora pode
acessar em um disco é um setor (512 bytes).
✔ Partições de disco precisam ser formatadas logicamente para
receberem dados.
✔ Formatar logicamente é estabelecer um filesystem.
✔ Filesystems são compostos por blocos (agrupamento de
setores) e são divididos em área de controle e área de dados.
Eriberto ­ fev. 2012

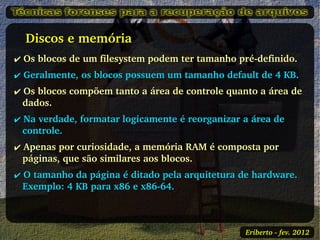

5. Discos e memória
✔ Os blocos de um filesystem podem ter tamanho pré­definido.
✔ Geralmente, os blocos possuem um tamanho default de 4 KB.
✔ Os blocos compõem tanto a área de controle quanto a área de
dados.
✔ Na verdade, formatar logicamente é reorganizar a área de
controle.
✔ Apenas por curiosidade, a memória RAM é composta por
páginas, que são similares aos blocos.
✔ O tamanho da página é ditado pela arquitetura de hardware.
Exemplo: 4 KB para x86 e x86­64.
Eriberto ­ fev. 2012

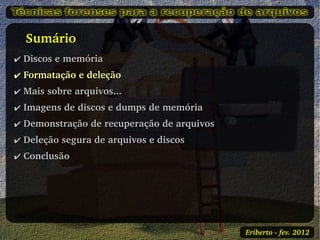

6. Sumário
✔ Discos e memória
✔ Formatação e deleção
✔ Mais sobre arquivos...
✔ Imagens de discos e dumps de memória
✔ Demonstração de recuperação de arquivos
✔ Deleção segura de arquivos e discos
✔ Conclusão
Eriberto ­ fev. 2012

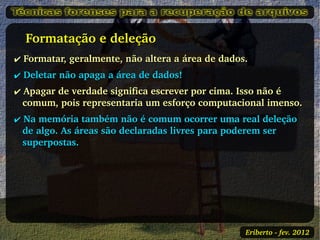

7. Formatação e deleção
✔ Formatar, geralmente, não altera a área de dados.
✔ Deletar não apaga a área de dados!
✔ Apagar de verdade significa escrever por cima. Isso não é
comum, pois representaria um esforço computacional imenso.
✔ Na memória também não é comum ocorrer uma real deleção
de algo. As áreas são declaradas livres para poderem ser
superpostas.
Eriberto ­ fev. 2012

8. Sumário
✔ Discos e memória
✔ Formatação e deleção
✔ Mais sobre arquivos...
✔ Imagens de discos e dumps de memória
✔ Demonstração de recuperação de arquivos
✔ Deleção segura de arquivos e discos
✔ Conclusão
Eriberto ­ fev. 2012

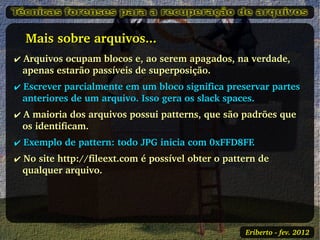

9. Mais sobre arquivos...
✔ Arquivos ocupam blocos e, ao serem apagados, na verdade,
apenas estarão passíveis de superposição.
✔ Escrever parcialmente em um bloco significa preservar partes
anteriores de um arquivo. Isso gera os slack spaces.
✔ A maioria dos arquivos possui patterns, que são padrões que
os identificam.
✔ Exemplo de pattern: todo JPG inicia com 0xFFD8FF.
✔ No site http://fileext.com é possível obter o pattern de
qualquer arquivo.
Eriberto ­ fev. 2012

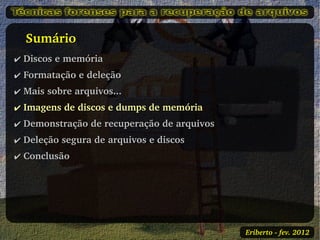

10. Sumário
✔ Discos e memória
✔ Formatação e deleção
✔ Mais sobre arquivos...
✔ Imagens de discos e dumps de memória
✔ Demonstração de recuperação de arquivos
✔ Deleção segura de arquivos e discos
✔ Conclusão
Eriberto ­ fev. 2012

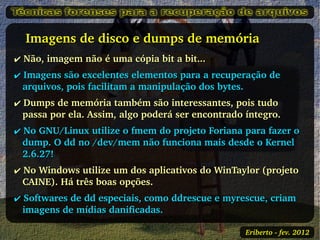

11. Imagens de disco e dumps de memória
✔ Não, imagem não é uma cópia bit a bit...
✔ Imagens são excelentes elementos para a recuperação de
arquivos, pois facilitam a manipulação dos bytes.
✔ Dumps de memória também são interessantes, pois tudo
passa por ela. Assim, algo poderá ser encontrado íntegro.
✔ No GNU/Linux utilize o fmem do projeto Foriana para fazer o
dump. O dd no /dev/mem não funciona mais desde o Kernel
2.6.27!
✔ No Windows utilize um dos aplicativos do WinTaylor (projeto
CAINE). Há três boas opções.
✔ Softwares de dd especiais, como ddrescue e myrescue, criam
imagens de mídias danificadas.
Eriberto ­ fev. 2012

12. Sumário
✔ Discos e memória
✔ Formatação e deleção
✔ Mais sobre arquivos...
✔ Imagens de discos e dumps de memória
✔ Demonstração de recuperação de arquivos
✔ Deleção segura de arquivos e discos
✔ Conclusão
Eriberto ­ fev. 2012

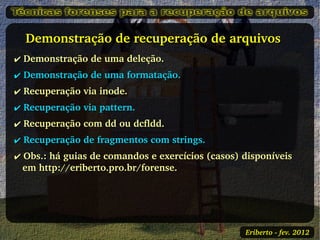

13. Demonstração de recuperação de arquivos
✔ Demonstração de uma deleção.
✔ Demonstração de uma formatação.
✔ Recuperação via inode.
✔ Recuperação via pattern.
✔ Recuperação com dd ou dcfldd.
✔ Recuperação de fragmentos com strings.
✔ Obs.: há guias de comandos e exercícios (casos) disponíveis
em http://eriberto.pro.br/forense.
Eriberto ­ fev. 2012

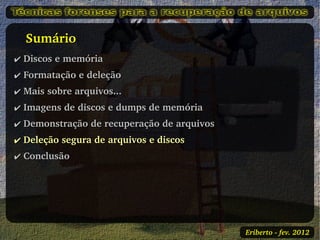

14. Sumário
✔ Discos e memória
✔ Formatação e deleção
✔ Mais sobre arquivos...
✔ Imagens de discos e dumps de memória
✔ Demonstração de recuperação de arquivos
✔ Deleção segura de arquivos e discos
✔ Conclusão
Eriberto ­ fev. 2012

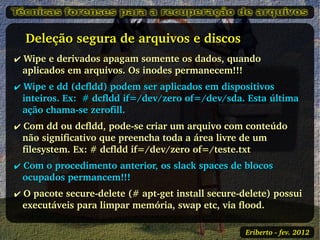

15. Deleção segura de arquivos e discos
✔ Wipe e derivados apagam somente os dados, quando
aplicados em arquivos. Os inodes permanecem!!!
✔ Wipe e dd (dcfldd) podem ser aplicados em dispositivos
inteiros. Ex: # dcfldd if=/dev/zero of=/dev/sda. Esta última
ação chama­se zerofill.
✔ Com dd ou dcfldd, pode­se criar um arquivo com conteúdo
não significativo que preencha toda a área livre de um
filesystem. Ex: # dcfldd if=/dev/zero of=/teste.txt
✔ Com o procedimento anterior, os slack spaces de blocos
ocupados permancem!!!
✔ O pacote secure­delete (# apt­get install secure­delete) possui
executáveis para limpar memória, swap etc, via flood.
Eriberto ­ fev. 2012

16. Sumário
✔ Discos e memória
✔ Formatação e deleção
✔ Mais sobre arquivos...
✔ Imagens de discos e dumps de memória
✔ Demonstração de recuperação de arquivos
✔ Deleção segura de arquivos e discos
✔ Conclusão
Eriberto ­ fev. 2012

17. Conclusão
✔ Apagar dados, na ampla concepção da ideia, não é uma ação
natural.
✔ Formatar um disco é, na verdade, reestabelecer a área de
controle.
✔ Há boas possibilidades de arquivos apagados ou discos
formatados acidentalmente serem recuperados. Isso
dependerá de técnica e de paciência.
✔ Fragmentos ou arquivos completos apagados poderão ser
preservados por anos, principalmente em HDs grandes.
Esta palestra está disponível em:
http://eriberto.pro.br
Siga­me em http://twitter.com/eribertomota
Eriberto ­ fev. 2012
