Universidade Federal da Paraíba
Sombra acústica
Ressonância
Interferência
Onda estacionária
RessonadoresProfessora: Débora Opolski
deboraopolski@gmail.com

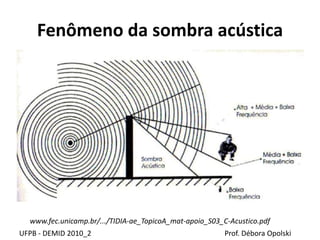

Fenômeno da sombra acústica
UFPB - DEMID 2010_2 Prof. Débora Opolski
www.fec.unicamp.br/.../TIDIA-ae_TopicoA_mat-apoio_S03_C-Acustico.pdf

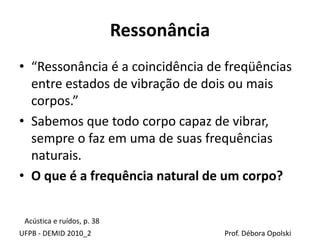

Ressonância
• “Ressonância é a coincidência de freqüências
entre estados de vibração de dois ou mais
corpos.”
• Sabemos que todo corpo capaz de vibrar,
sempre o faz em uma de suas frequências
naturais.
• O que é a frequência natural de um corpo?
Acústica e ruídos, p. 38

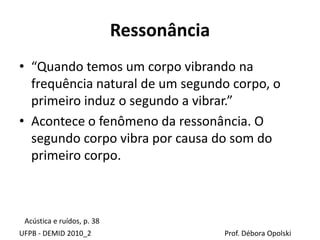

Ressonância
• “Quando temos um corpo vibrando na
frequência natural de um segundo corpo, o
primeiro induz o segundo a vibrar.”
• Acontece o fenômeno da ressonância. O
segundo corpo vibra por causa do som do
primeiro corpo.
Acústica e ruídos, p. 38

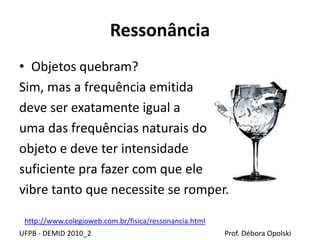

Ressonância
• Objetos quebram?
Sim, mas a frequência emitida
deve ser exatamente igual a
uma das frequências naturais do
objeto e deve ter intensidade
suficiente pra fazer com que ele
vibre tanto que necessite se romper.
http://www.colegioweb.com.br/fisica/ressonancia.html

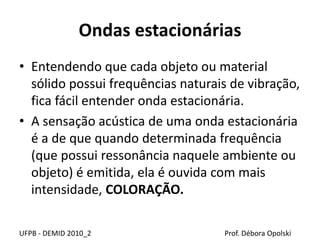

Ondas estacionárias
• Entendendo que cada objeto ou material
sólido possui frequências naturais de vibração,
fica fácil entender onda estacionária.
• A sensação acústica de uma onda estacionária
é a de que quando determinada frequência
(que possui ressonância naquele ambiente ou
objeto) é emitida, ela é ouvida com mais
intensidade, COLORAÇÃO.

• Se formam quando duas ondas idênticas que
se movem em sentido contrário se encontram.
• São ondas resultantes da superposição de
duas ondas de mesma freqüência, mesma
amplitude, mesmo comprimento de onda,
mesma direção e sentidos opostos.

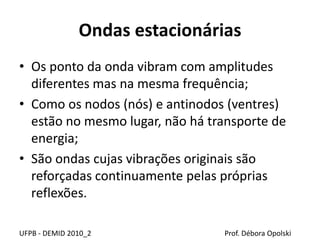

• Os ponto da onda vibram com amplitudes
diferentes mas na mesma frequência;
• Como os nodos (nós) e antinodos (ventres)
estão no mesmo lugar, não há transporte de
energia;
• São ondas cujas vibrações originais são
reforçadas continuamente pelas próprias
reflexões.

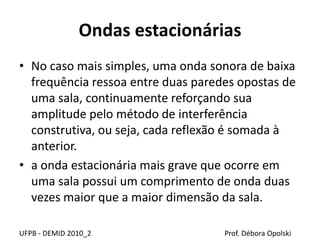

• No caso mais simples, uma onda sonora de baixa
frequência ressoa entre duas paredes opostas de
uma sala, continuamente reforçando sua
amplitude pelo método de interferência
construtiva, ou seja, cada reflexão é somada à
anterior.
• a onda estacionária mais grave que ocorre em
uma sala possui um comprimento de onda duas
vezes maior que a maior dimensão da sala.

www.omid.com.br/pdf/apostila_acustica_eletrica_em_audio.pdf

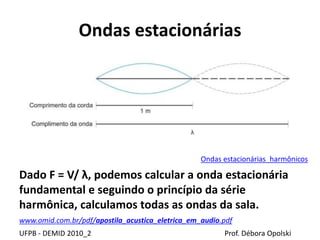

Dado F = V/ λ, podemos calcular a onda estacionária
fundamental e seguindo o princípio da série
harmônica, calculamos todas as ondas da sala.

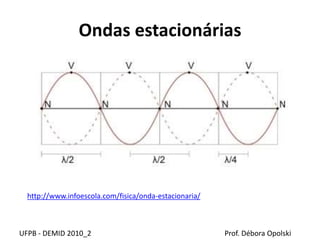

Ondas estacionárias_harmônicos

http://www.infoescola.com/fisica/onda-estacionaria/

www.w3.ualg.pt/~rguerra/Acustica/estacionarias.pdf

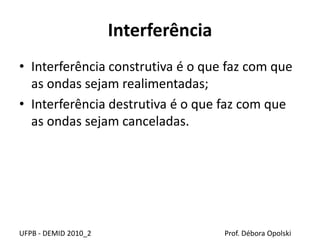

Interferência
• Interferência construtiva é o que faz com que
as ondas sejam realimentadas;
• Interferência destrutiva é o que faz com que
as ondas sejam canceladas.

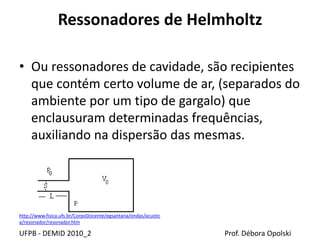

Ressonadores de Helmholtz
• Ou ressonadores de cavidade, são recipientes
que contém certo volume de ar, (separados do
ambiente por um tipo de gargalo) que
enclausuram determinadas frequências,
auxiliando na dispersão das mesmas.
http://www.fisica.ufs.br/CorpoDocente/egsantana/ondas/acustic
a/resonador/resonador.htm

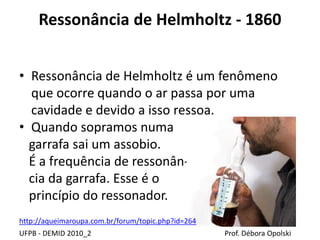

Ressonância de Helmholtz - 1860
• Ressonância de Helmholtz é um fenômeno
que ocorre quando o ar passa por uma
cavidade e devido a isso ressoa.
• Quando sopramos numa
garrafa sai um assobio.
É a frequência de ressonân-
cia da garrafa. Esse é o
princípio do ressonador.
http://aqueimaroupa.com.br/forum/topic.php?id=264

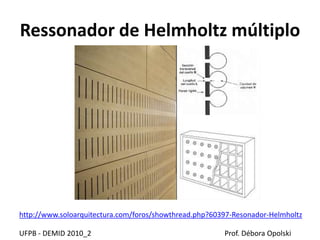

Ressonador de Helmholtz múltiplo
http://www.soloarquitectura.com/foros/showthread.php?60397-Resonador-Helmholtz

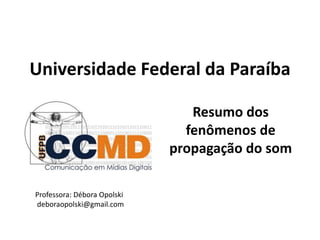

Resumo dos
fenômenos de
propagação do som
Professora: Débora Opolski

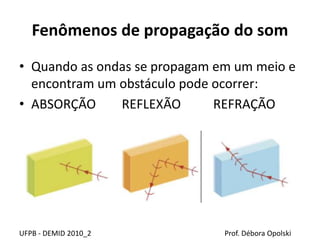

Fenômenos de propagação do som
• Quando as ondas se propagam em um meio e
encontram um obstáculo pode ocorrer:
• ABSORÇÃO REFLEXÃO REFRAÇÃO

Fenômenos que ocorrem na
propagação com obstáculos
http://www.scribd.com/doc/27762528/ACUSTICA-E-RUIDOS-APOSTILA-
1%C2%BA-PARTE-Joao-Candido-Fernandes

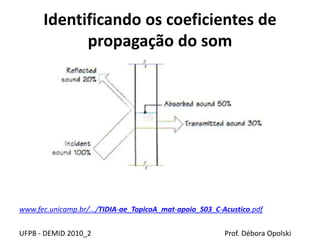

Identificando os coeficientes de
propagação do som

CONFORTO
ACÚSTICO:
Tratamento e
Isolamento.
Professora: Débora Opolski

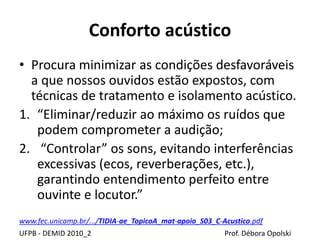

Conforto acústico
• Procura minimizar as condições desfavoráveis
a que nossos ouvidos estão expostos, com
técnicas de tratamento e isolamento acústico.
1. “Eliminar/reduzir ao máximo os ruídos que
podem comprometer a audição;
2. “Controlar” os sons, evitando interferências
excessivas (ecos, reverberações, etc.),
garantindo entendimento perfeito entre
ouvinte e locutor.”

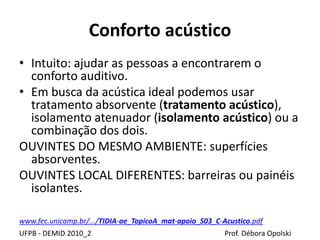

Conforto acústico
• Intuito: ajudar as pessoas a encontrarem o
conforto auditivo.
• Em busca da acústica ideal podemos usar
tratamento absorvente (tratamento acústico),
isolamento atenuador (isolamento acústico) ou a
combinação dos dois.
OUVINTES DO MESMO AMBIENTE: superfícies
absorventes.
OUVINTES LOCAL DIFERENTES: barreiras ou painéis
isolantes.

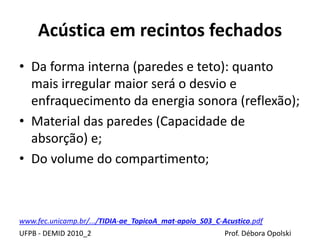

Acústica em recintos fechados
• Da forma interna (paredes e teto): quanto
mais irregular maior será o desvio e
enfraquecimento da energia sonora (reflexão);
• Material das paredes (Capacidade de
absorção) e;
• Do volume do compartimento;

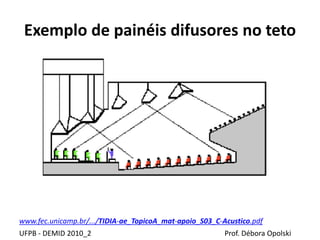

Exemplo de painéis difusores no teto

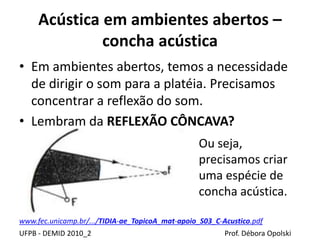

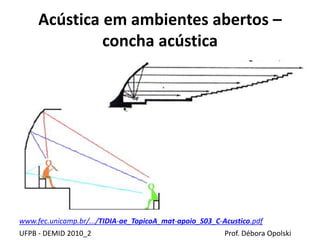

Acústica em ambientes abertos –
concha acústica
• Em ambientes abertos, temos a necessidade
de dirigir o som para a platéia. Precisamos
concentrar a reflexão do som.
• Lembram da REFLEXÃO CÔNCAVA?
Ou seja,
precisamos criar
uma espécie de
concha acústica.

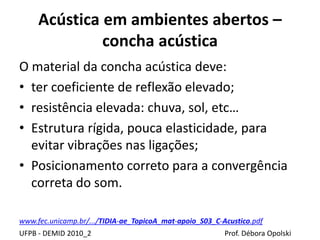

concha acústica
O material da concha acústica deve:
• ter coeficiente de reflexão elevado;
• resistência elevada: chuva, sol, etc…
• Estrutura rígida, pouca elasticidade, para
evitar vibrações nas ligações;
• Posicionamento correto para a convergência
correta do som.

concha acústica

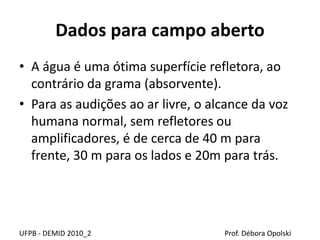

Dados para campo aberto
• A água é uma ótima superfície refletora, ao
contrário da grama (absorvente).
• Para as audições ao ar livre, o alcance da voz
humana normal, sem refletores ou
amplificadores, é de cerca de 40 m para
frente, 30 m para os lados e 20m para trás.

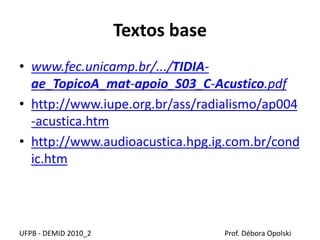

Textos base
• www.fec.unicamp.br/.../TIDIA-
ae_TopicoA_mat-apoio_S03_C-Acustico.pdf
• http://www.iupe.org.br/ass/radialismo/ap004
-acustica.htm
• http://www.audioacustica.hpg.ig.com.br/cond
ic.htm
