O documento apresenta uma série de práticas com o Arduino, utilizando um LED no pino 13 e um botão no pino 8. As práticas incluem acender o LED, fazer o LED piscar, controlar o LED com botões pressionados e gerar interações via monitor serial. Cada prática é acompanhada por código fonte que ilustra a implementação das funcionalidades descritas.

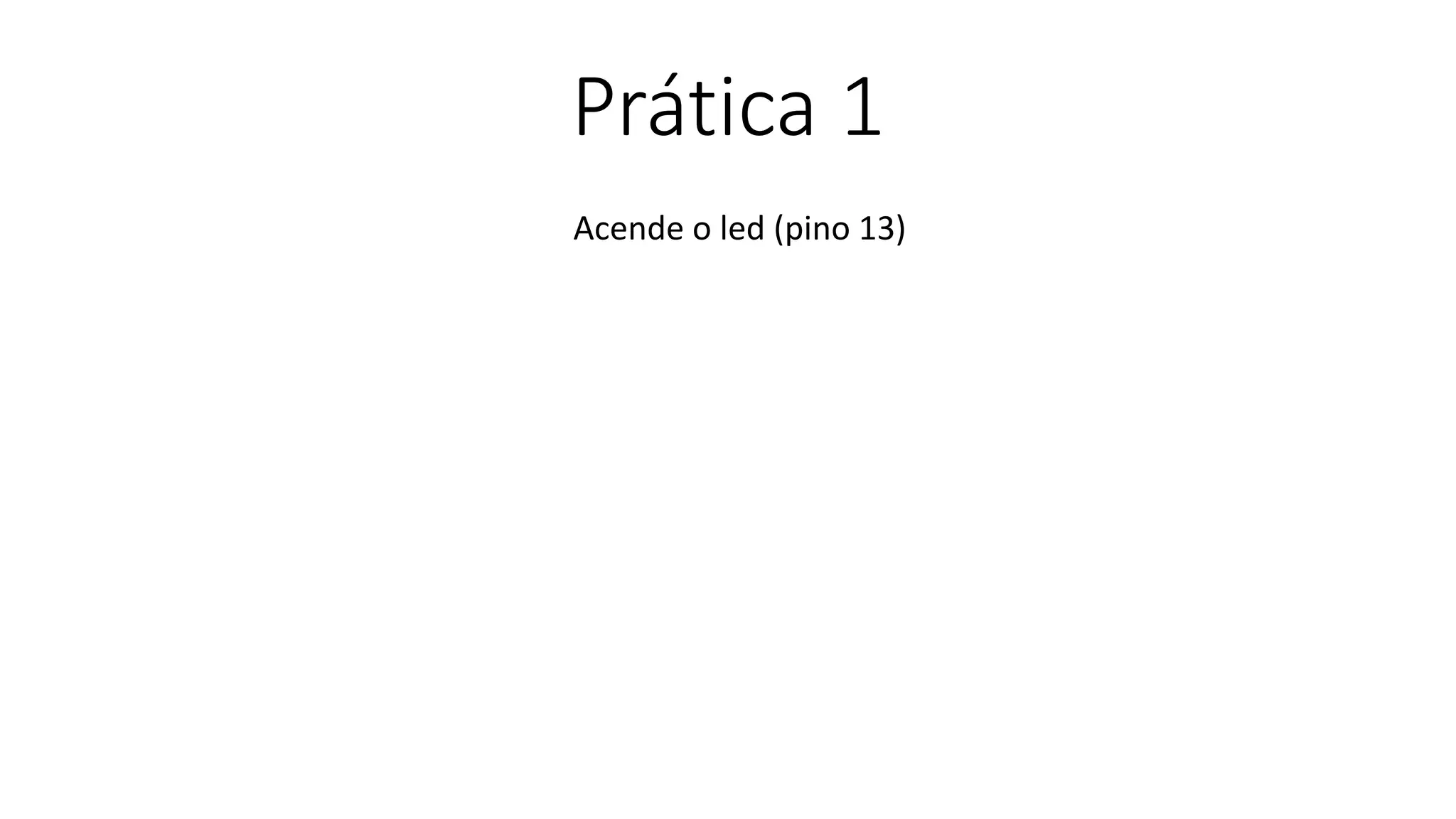

1. Prática 1
Acende o led (pino 13)

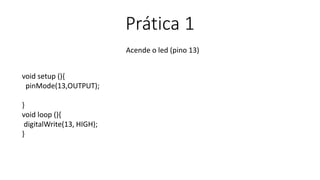

2. Prática 1
Acende o led (pino 13)
void setup (){
pinMode(13,OUTPUT);
}
void loop (){
digitalWrite(13, HIGH);
}

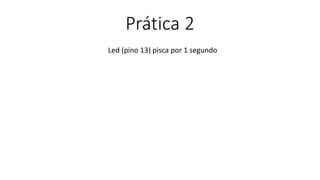

3. Prática 2
Led (pino 13) pisca por 1 segundo

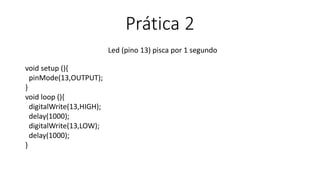

4. Prática 2
Led (pino 13) pisca por 1 segundo
void setup (){
pinMode(13,OUTPUT);
}
void loop (){
digitalWrite(13,HIGH);
delay(1000);
digitalWrite(13,LOW);
delay(1000);
}

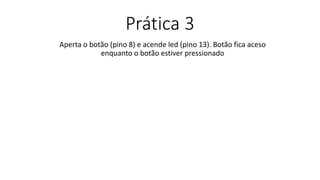

5. Prática 3
Aperta o botão (pino 8) e acende led (pino 13). Botão fica aceso
enquanto o botão estiver pressionado

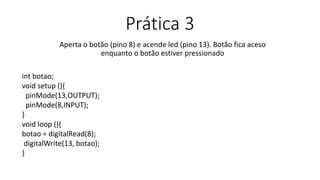

6. Prática 3
Aperta o botão (pino 8) e acende led (pino 13). Botão fica aceso
enquanto o botão estiver pressionado
int botao;
void setup (){
pinMode(13,OUTPUT);
pinMode(8,INPUT);
}
void loop (){
botao = digitalRead(8);
digitalWrite(13, botao);
}

7. Prática 4
Aperta o botão (pino 8) e o led (pino 13) fica aceso por 3 segundos e
depois apaga

8. Prática 4
Aperta o botão (pino 8) e o led (pino 13) fica aceso por 3 segundos e
depois apaga
int botao;
void setup (){
pinMode(13,OUTPUT);
pinMode(8,INPUT);
}
void loop (){
botao = digitalRead(8);
if(botao == 1) {
digitalWrite(13, botao);
delay (3000);
digitalWrite(13, LOW);
}
}

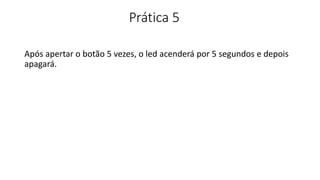

9. Prática 5
Após apertar o botão 5 vezes, o led acenderá por 5 segundos e depois
apagará.

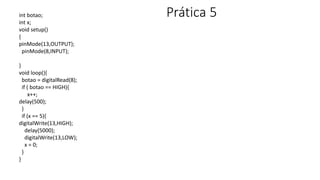

10. Prática 5
int botao;
int x;
void setup()
{
pinMode(13,OUTPUT);
pinMode(8,INPUT);
}
void loop(){
botao = digitalRead(8);
if ( botao == HIGH){
x++;
delay(500);
}
if (x == 5){
digitalWrite(13,HIGH);
delay(5000);
digitalWrite(13,LOW);
x = 0;
}
}

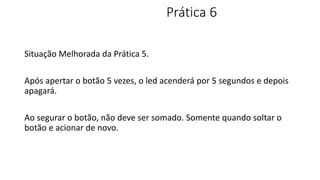

11. Prática 6
Situação Melhorada da Prática 5.
Após apertar o botão 5 vezes, o led acenderá por 5 segundos e depois
apagará.
Ao segurar o botão, não deve ser somado. Somente quando soltar o
botão e acionar de novo.

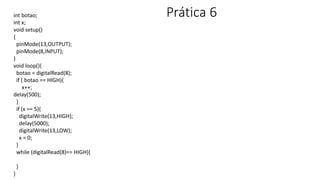

12. Prática 6
int botao;
int x;
void setup()
{
pinMode(13,OUTPUT);
pinMode(8,INPUT);
}
void loop(){
botao = digitalRead(8);
if ( botao == HIGH){
x++;
delay(500);
}
if (x == 5){
digitalWrite(13,HIGH);
delay(5000);
digitalWrite(13,LOW);
x = 0;
}
while (digitalRead(8)== HIGH){
}
}

13. Prática 7
Aperta o botão (pino 8) e o led (pino 13) acende. Aperta o botão
novamente, e o led apaga. E assim, sucessivamente.

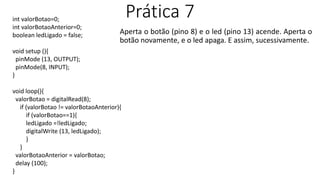

14. Prática 7
Aperta o botão (pino 8) e o led (pino 13) acende. Aperta o
botão novamente, e o led apaga. E assim, sucessivamente.
int valorBotao=0;
int valorBotaoAnterior=0;
boolean ledLigado = false;
void setup (){
pinMode (13, OUTPUT);
pinMode(8, INPUT);
}
void loop(){
valorBotao = digitalRead(8);
if (valorBotao != valorBotaoAnterior){
if (valorBotao==1){
ledLigado =!ledLigado;
digitalWrite (13, ledLigado);
}
}
valorBotaoAnterior = valorBotao;
delay (100);
}

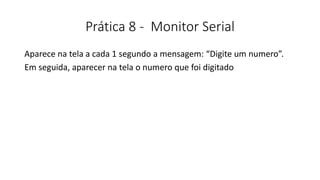

15. Prática 8 - Monitor Serial
Aparece na tela a cada 1 segundo a mensagem: “Digite um numero”.
Em seguida, aparecer na tela o numero que foi digitado

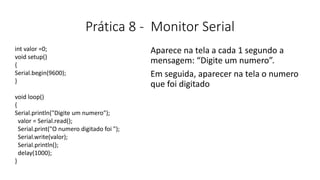

16. Prática 8 - Monitor Serial
Aparece na tela a cada 1 segundo a
mensagem: “Digite um numero”.
Em seguida, aparecer na tela o numero
que foi digitado
int valor =0;
void setup()
{
Serial.begin(9600);
}
void loop()
{
Serial.println("Digite um numero");
valor = Serial.read();
Serial.print("O numero digitado foi ");
Serial.write(valor);
Serial.println();
delay(1000);
}

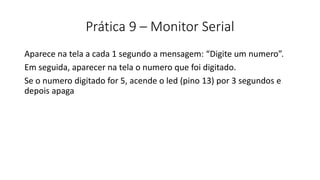

17. Prática 9 – Monitor Serial
Aparece na tela a cada 1 segundo a mensagem: “Digite um numero”.
Em seguida, aparecer na tela o numero que foi digitado.
Se o numero digitado for 5, acende o led (pino 13) por 3 segundos e
depois apaga

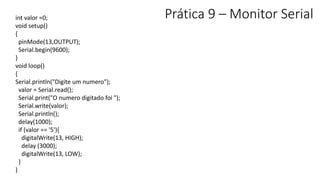

18. Prática 9 – Monitor Serial
int valor =0;
void setup()
{
pinMode(13,OUTPUT);
Serial.begin(9600);
}
void loop()
{
Serial.println("Digite um numero");
valor = Serial.read();
Serial.print("O numero digitado foi ");
Serial.write(valor);
Serial.println();
delay(1000);
if (valor == '5'){
digitalWrite(13, HIGH);
delay (3000);
digitalWrite(13, LOW);
}
}

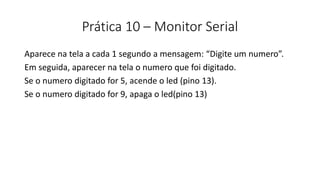

19. Prática 10 – Monitor Serial
Aparece na tela a cada 1 segundo a mensagem: “Digite um numero”.
Em seguida, aparecer na tela o numero que foi digitado.
Se o numero digitado for 5, acende o led (pino 13).
Se o numero digitado for 9, apaga o led(pino 13)

20. Prática 10 – Monitor Serial
int valor =0;
void setup()
{
pinMode(13,OUTPUT);
Serial.begin(9600);
}
void loop()
{
Serial.println("Digite um numero");
valor = Serial.read();
Serial.print("O numero digitado foi ");
Serial.write(valor);
Serial.println();
delay(1000);
if (valor == '5'){
digitalWrite(13, HIGH);
}
if (valor == '9'){
digitalWrite(13,LOW);
}
}

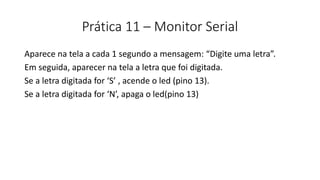

21. Prática 11 – Monitor Serial
Aparece na tela a cada 1 segundo a mensagem: “Digite uma letra”.
Em seguida, aparecer na tela a letra que foi digitada.
Se a letra digitada for ‘S’ , acende o led (pino 13).
Se a letra digitada for ‘N’, apaga o led(pino 13)

22. Prática 11 – Monitor Serial
char valor =0;
void setup()
{
pinMode(13,OUTPUT);
Serial.begin(9600);
}
void loop()
{
Serial.println("Digite uma letra");
valor = Serial.read();
Serial.print("A letra digitada foi ");
Serial.write(valor);
Serial.println();
delay(1000);
if (valor == 'S'){
digitalWrite(13, HIGH);
}
if (valor == 'N'){
digitalWrite(13,LOW);
}
}

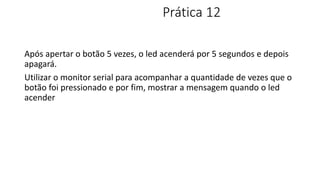

23. Prática 12
Após apertar o botão 5 vezes, o led acenderá por 5 segundos e depois
apagará.
Utilizar o monitor serial para acompanhar a quantidade de vezes que o
botão foi pressionado e por fim, mostrar a mensagem quando o led
acender

24. Prática 12
int botao;
int x;
void setup()
{
Serial.begin(9600);
pinMode(13,OUTPUT);
pinMode(8,INPUT);
}
void loop(){
botao = digitalRead(8);
if ( botao == HIGH){
x++;
Serial.println(x);
delay(500);
}
if (x == 5){
Serial.println("Botão pressionado 5 vezes. O led acenderá por 5 segundos");
digitalWrite(13,HIGH);
delay(5000);
digitalWrite(13,LOW);
x = 0;
}
}
