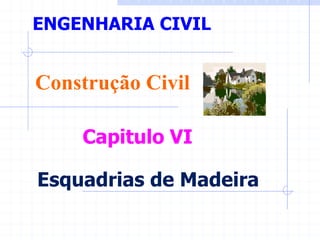

Esquadrias de Madeira
ENGENHARIA CIVIL
Construção Civil
Capitulo VI

ESQUADRIAS - CAIXILHOS
Introdução

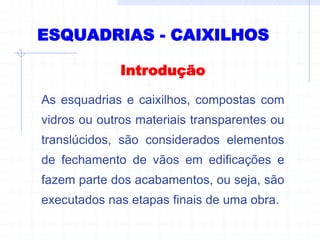

As esquadrias e caixilhos, compostas com
vidros ou outros materiais transparentes ou
translúcidos, são considerados elementos
de fechamento de vãos em edificações e
fazem parte dos acabamentos, ou seja, são
executados nas etapas finais de uma obra.

Sendo assim é comum, nessa fase da
obra, a percepção de defeitos das etapas
anteriores pela falta de prumo, nivelamento
e alinhamento, fatores estes que a
colocação das esquadrias apontarão,
exigindo muitas vezes a execução
emergencial de retrabalhos na obra antes
da instalação de portas e janelas.

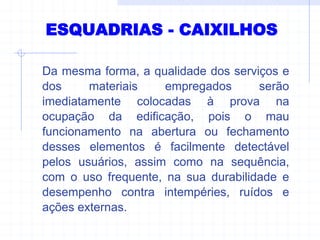

Da mesma forma, a qualidade dos serviços e
dos materiais empregados serão
imediatamente colocadas à prova na
ocupação da edificação, pois o mau
funcionamento na abertura ou fechamento
desses elementos é facilmente detectável
pelos usuários, assim como na sequência,
com o uso frequente, na sua durabilidade e
desempenho contra intempéries, ruídos e
ações externas.

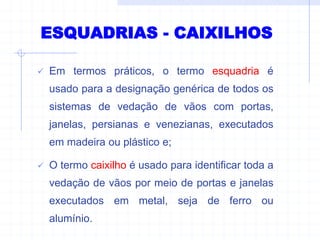

 Em termos práticos, o termo esquadria é
usado para a designação genérica de todos os
sistemas de vedação de vãos com portas,
janelas, persianas e venezianas, executados
em madeira ou plástico e;
 O termo caixilho é usado para identificar toda a
vedação de vãos por meio de portas e janelas
executados em metal, seja de ferro ou
alumínio.

Condições gerais

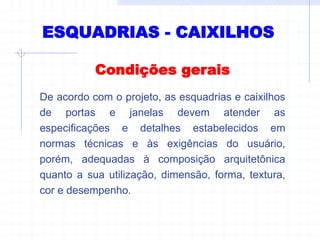

De acordo com o projeto, as esquadrias e caixilhos
de portas e janelas devem atender as
especificações e detalhes estabelecidos em
normas técnicas e às exigências do usuário,
porém, adequadas à composição arquitetônica
quanto a sua utilização, dimensão, forma, textura,
cor e desempenho.

Considerando o desempenho, os
sistemas devem observar as condições
principais de:
a) estanqueidade ao ar: características dos
sistemas que devem proteger os ambientes
interiores da edificação das infiltrações de ar que
possam causar prejuízo ao conforto do usuário e /
ou gastos adicionais de energia para climatização
do ambiente, tanto no calor como no frio;

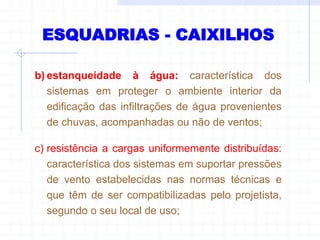

b) estanqueidade à água: característica dos
sistemas em proteger o ambiente interior da
edificação das infiltrações de água provenientes
de chuvas, acompanhadas ou não de ventos;
c) resistência a cargas uniformemente distribuídas:
característica dos sistemas em suportar pressões
de vento estabelecidas nas normas técnicas e
que têm de ser compatibilizadas pelo projetista,
segundo o seu local de uso;

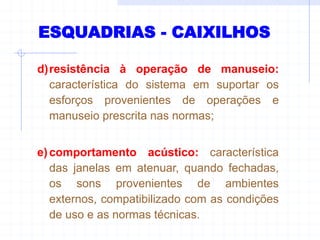

d)resistência à operação de manuseio:
característica do sistema em suportar os
esforços provenientes de operações e
manuseio prescrita nas normas;
e)comportamento acústico: característica
das janelas em atenuar, quando fechadas,
os sons provenientes de ambientes
externos, compatibilizado com as condições
de uso e as normas técnicas.

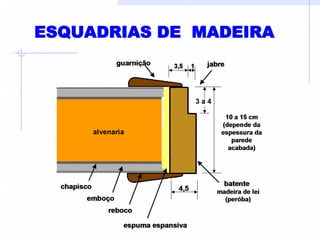

ESQUADRIAS DE MADEIRA

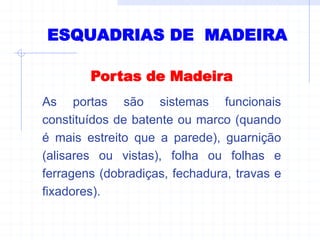

Portas de Madeira
As portas são sistemas funcionais
constituídos de batente ou marco (quando
é mais estreito que a parede), guarnição
(alisares ou vistas), folha ou folhas e
ferragens (dobradiças, fechadura, travas e
fixadores).

O batente é o elemento fixo que
guarnece o vão da parede onde se
prende a folha de porta, e que tem um
rebaixo contra o qual a folha de porta
se fecha.

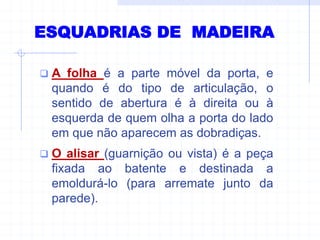

 A folha é a parte móvel da porta, e
quando é do tipo de articulação, o
sentido de abertura é à direita ou à
esquerda de quem olha a porta do lado
em que não aparecem as dobradiças.
 O alisar (guarnição ou vista) é a peça
fixada ao batente e destinada a
emoldurá-lo (para arremate junto da
parede).

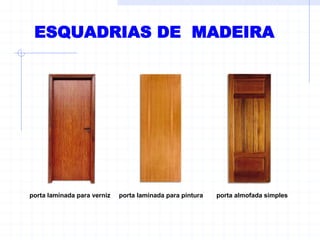

porta laminada para pinturaporta laminada para verniz porta almofada simples

porta almofada 2 folhas porta almofadão porta veneziana 2 folhas

Janelas de Madeira
A especificação da utilização de janelas
de madeira tem ficado, cada vez
mais, restrito à habitações de alto
padrão e às edificações para fins
comerciais (restaurantes e lojas), devido,
principalmente, ao seu alto custo.

Em geral as janelas de madeira tem os
seguintes componentes:
a) batente – também de madeira na forma de
marcos, pois não atingem a espessura total da
parede, como mostram as figuras a seguir:
b) vidraça - chamado claro da janela, é
constituído de um quadro com baguetes onde
são fixados os vidros com massa de vidraceiro
ou filetes de madeira ou alumínio;

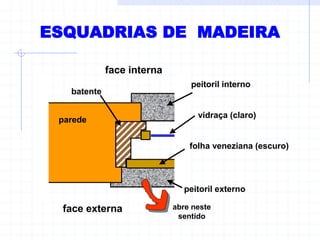

face externa
face interna
folha veneziana (escuro)
vidraça (claro)
batente
parede
peitoril externo
abre neste
sentido
peitoril interno

c) venezianas – chamada também de
escuro, é a vedação da janela contra a
entrada de claridade e permitir alguma
ventilação;
d) guarnição – mesma função que nas
portas, para dar acabamento entre a
alvenaria e o batente

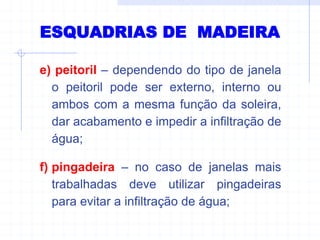

e) peitoril – dependendo do tipo de janela
o peitoril pode ser externo, interno ou
ambos com a mesma função da soleira,
dar acabamento e impedir a infiltração de
água;
f) pingadeira – no caso de janelas mais
trabalhadas deve utilizar pingadeiras
para evitar a infiltração de água;

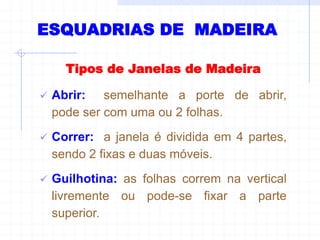

Tipos de Janelas de Madeira
 Abrir: semelhante a porte de abrir,
pode ser com uma ou 2 folhas.
 Correr: a janela é dividida em 4 partes,
sendo 2 fixas e duas móveis.
 Guilhotina: as folhas correm na vertical
livremente ou pode-se fixar a parte
superior.

 Sanfona (articulada): as partes
deslizam sobre um trilho para o
aproveitamento total do vão para
ventilação e luminosidade natural.
 Máximo ar: proporciona uma maior
ventilação pois não possui folhas fixas.
 Venezianas: proporciona ventilação e
vedação de luz.

Janela veneziana de correr
em arco
Janela veneziana de correr reta
Janela veneziana de abrir retaJanela veneziana de abrir arco

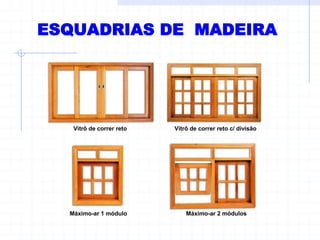

Vitrô de correr reto Vitrô de correr reto c/ divisão
Máximo-ar 1 módulo Máximo-ar 2 módulos
