O documento descreve a linha IV Gold de esquadrias da Alcoa, que oferece alto desempenho acústico e de estanqueidade ao usar o Sistema Contact. O sistema permite o fechamento paralelo e perpendicular das folhas, eliminando frestas e isolando bem o som e a água. Testes mostraram alto nível de estanqueidade e redução sonora. Além disso, o design é limpo e discreto, podendo ser usado em diferentes estilos arquitetônicos.

2. A Alcoa
• Líder mundial na fabricação e transformação do Alumínio, a Alcoa completa125
anos de existência em 2013;
• Desde 1965 no Brasil, a empresa é uma das maiores produtoras de alumínio e
contribui para o aperfeiçoamento do processo de metalurgia e na diversificação
de suas aplicações;
• Atua em diversos mercados tais como: Construção Civil, Aeroespacial,
Automotivo, Embalagens, Eletrônicos, Indústria de óleo e gás, Produtos e
serviços industriais e Transporte comercial.

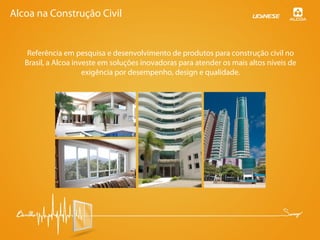

3. Alcoa na Construção Civil
Referência em pesquisa e desenvolvimento de produtos para construção civil no
Brasil, a Alcoa investe em soluções inovadoras para atender os mais altos níveis de
exigência por desempenho, design e qualidade.

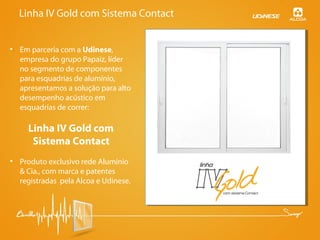

4. Linha IV Gold com Sistema Contact
• Em parceria com a Udinese,
empresa do grupo Papaiz, líder
no segmento de componentes
para esquadrias de alumínio,
apresentamos a solução para alto
desempenho acústico em
esquadrias de correr:
Linha IV Gold com
Sistema Contact
• Produto exclusivo rede Alumínio
& Cia., com marca e patentes
registradas pela Alcoa e Udinese.

5. Acústica nas Edificações
A questão acústica nos edifícios cresce em importância no Brasil.
• Cidades, principalmente os grandes
centros, cada vez mais ruidosos;
• Normas técnicas brasileiras começam a
tratar do isolamento acústico dos
edifícios de forma mais efetiva;
• As tipologias de esquadrias mais usadas
no país, portas e janelas de correr, são
vulneráveis sob ponto de vista da
acústica;
• Maior consciência sobre os danos que a
alta exposição a ruídos pode causar nas
pessoas.

6. Clique aqui e veja como o sistema funciona
Linha IV Gold com Sistema Contact
• O Sistema Contact é um inovador mecanismo para movimentação e fechamento de
esquadrias de correr que promove o deslizamento das folhas paralelamente e
perpendicularmente ao trilho;
• Este movimento, promove a compressão de uma folha contra a outra e também contra o
marco, eliminando as frestas que são próprias das esquadrias de correr;
• Resultado: Alto nível de estanqueidade à água e ao ar e um excelente isolamento acústico.

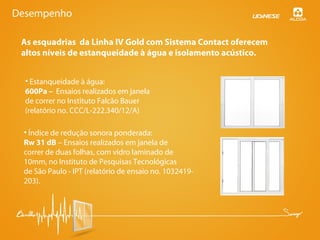

7. As esquadrias da Linha IV Gold com Sistema Contact oferecem
altos níveis de estanqueidade à água e isolamento acústico.
• Estanqueidade à água:
600Pa – Ensaios realizados em janela
de correr no Instituto Falcão Bauer
(relatório no. CCC/L-222.340/12/A)
• Índice de redução sonora ponderada:
Rw 31 dB – Ensaios realizados em janela de
correr de duas folhas, com vidro laminado de
10mm, no Instituto de Pesquisas Tecnológicas
de São Paulo - IPT (relatório de ensaio no. 1032419-
203).
Desempenho

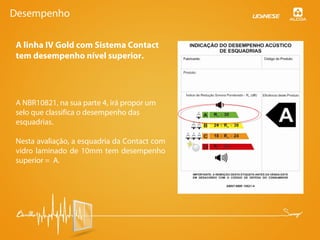

8. A linha IV Gold com Sistema Contact
tem desempenho nível superior.
A NBR10821, na sua parte 4, irá propor um
selo que classifica o desempenho das
esquadrias.
Nesta avaliação, a esquadria da Contact com
vidro laminado de 10mm tem desempenho
superior = A.
Desempenho

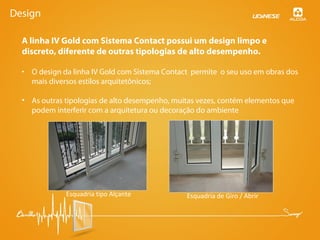

9. Design
• O design da linha IV Gold com Sistema Contact permite o seu uso em obras dos
mais diversos estilos arquitetônicos;
• As outras tipologias de alto desempenho, muitas vezes, contém elementos que
podem interferir com a arquitetura ou decoração do ambiente
A linha IV Gold com Sistema Contact possui um design limpo e
discreto, diferente de outras tipologias de alto desempenho.
Esquadria tipo Alçante Esquadria de Giro / Abrir

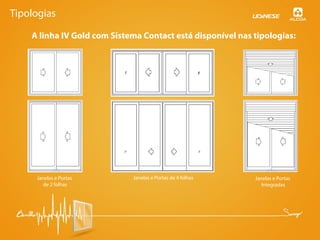

10. A linha IV Gold com Sistema Contact está disponível nas tipologias:
Janelas e Portas
de 2 folhas
Janelas e Portas de 4 folhas Janelas e Portas
Integradas
Tipologias

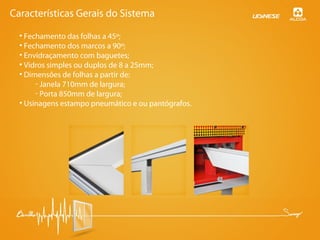

11. • Fechamento das folhas a 45º;
• Fechamento dos marcos a 90º;
• Envidraçamento com baguetes;
• Vidros simples ou duplos de 8 a 25mm;
• Dimensões de folhas a partir de:
- Janela 710mm de largura;
- Porta 850mm de largura;
• Usinagens estampo pneumático e ou pantógrafos.
Características Gerais do Sistema

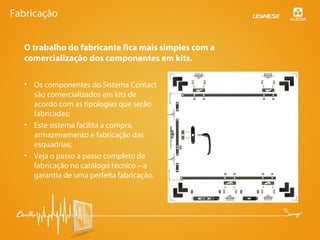

12. O trabalho do fabricante fica mais simples com a
comercialização dos componentes em kits.
• Os componentes do Sistema Contact
são comercializados em kits de
acordo com as tipologias que serão
fabricadas;
• Este sistema facilita a compra,
armazenamento e fabricação das
esquadrias;
• Veja o passo a passo completo de
fabricação no catálogo técnico – a
garantia de uma perfeita fabricação.
Fabricação

13. Distribuição Exclusiva:

14. www.sistemacontact.com.br
Para mais informações acesse:
