O documento discute os riscos associados à amônia como refrigerante, incluindo sua incompatibilidade com outros compostos químicos e a necessidade de cuidados na manipulação. Também fornece instruções de segurança para operações envolvendo amônia e descreve equipamentos de proteção individual necessários.

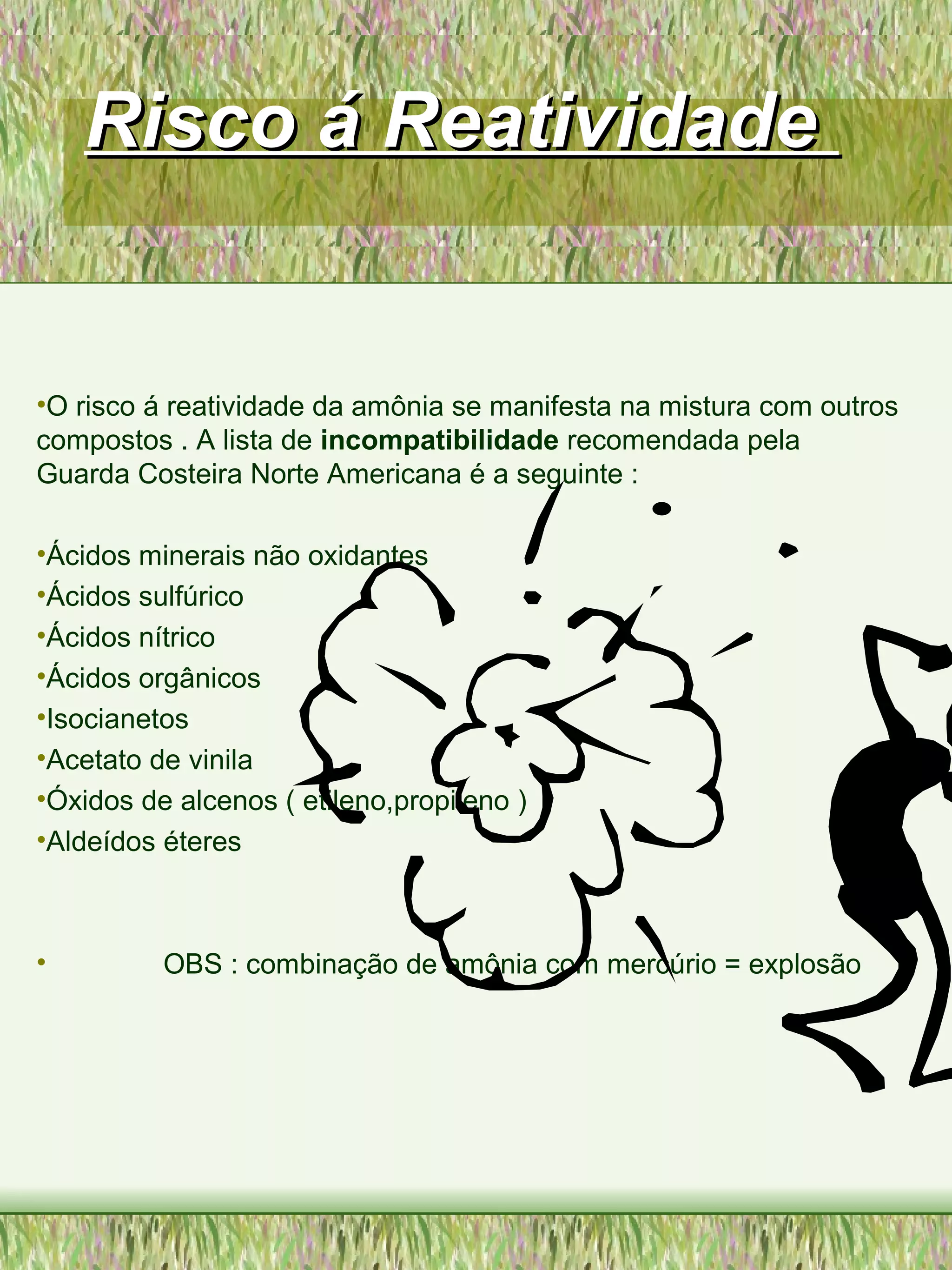

1. Risco á ReatividadeRisco á Reatividade
•O risco á reatividade da amônia se manifesta na mistura com outros
compostos . A lista de incompatibilidade recomendada pela
Guarda Costeira Norte Americana é a seguinte :
•Ácidos minerais não oxidantes
•Ácidos sulfúrico
•Ácidos nítrico
•Ácidos orgânicos
•Isocianetos
•Acetato de vinila
•Óxidos de alcenos ( etileno,propileno )
•Aldeídos éteres
• OBS : combinação de amônia com mercúrio = explosão

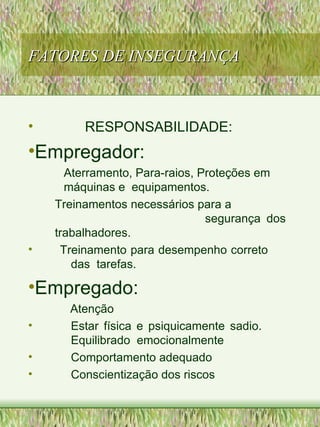

2. FATORES DE INSEGURANÇAFATORES DE INSEGURANÇA
• RESPONSABILIDADE:
•Empregador:
Aterramento, Para-raios, Proteções em
máquinas e equipamentos.
Treinamentos necessários para a
segurança dos
trabalhadores.
• Treinamento para desempenho correto
das tarefas.
•Empregado:
Atenção
• Estar física e psiquicamente sadio.
Equilibrado emocionalmente
• Comportamento adequado
• Conscientização dos riscos

3. EquipamentosEquipamentos
SecundáriosSecundários
Válvula de Retenção
Permite a passagem do fluído só em um sentido .
Válvula Solenóide
São válvulas de comando elétrico podendo ser atuada por termostato, pressostato
,umidostato ou interruptor manual .
Termostatos
São interruptores elétricos comandados pela temperatura , que ligam e desligam
conforme valor pré-determinado .
Ex.: Refrigerados doméstico .
Pressostatos
São interruptores elétricos comandados pela pressão .
Manômetros
Medem a pressão das linhas de alta e baixa e do óleo do compressor .
Termômetros
Medem a temperatura de sucção e descarga de líquido .
Filtros e Secadores
Evitam partículas estranhas nas tubulações de refrigeração .
Registros e válvulas Manuais
São válvulas de manobra , dreno ou purga, carga e descarga

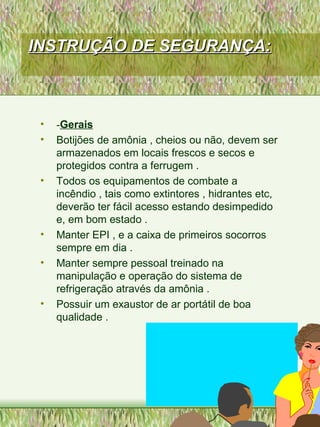

4. INSTRUÇÃO DE SEGURANÇA:INSTRUÇÃO DE SEGURANÇA:
• -Gerais
• Botijões de amônia , cheios ou não, devem ser
armazenados em locais frescos e secos e
protegidos contra a ferrugem .
• Todos os equipamentos de combate a
incêndio , tais como extintores , hidrantes etc,
deverão ter fácil acesso estando desimpedido
e, em bom estado .
• Manter EPI , e a caixa de primeiros socorros
sempre em dia .
• Manter sempre pessoal treinado na
manipulação e operação do sistema de
refrigeração através da amônia .
• Possuir um exaustor de ar portátil de boa
qualidade .

5. INSTRUÇÃO DE SEGURANÇAINSTRUÇÃO DE SEGURANÇA
• B- Perigo de Incêndio
• Parar imediatamente a instalação ( compressores, bombas e
ventiladores)
• Comunicar á chefia imediata , desligar a chave geral de energia ,
chamar o Corpo de Bombeiros .
• C - Escape de Amônia
• Com máscara , óculos e roupas apropriadas , fechar toda as válvulas
que isolem o local de ponto do vazamento .
• Quando não tiver máscaras mantenha um pano molhado cobrindo o
nariz e a boca , use óculos .
• Em grandes vazamentos deve-se usar um aparelho de respiração
vigiando-se a pessoa que esta presa por corda .
• Dirigir jatos de água ao local do vazamento .
• Não aproximar fogo ou chama aberta para evitar perigo de explosão .
• Sempre em grandes vazamentos , pedir a presença urgente de um
médico , explicando á possibilidade de envenenamento .
• Uso de exaustor .
• Antes de iniciar qualquer manuseio com cilindros , verifique
se as capas das válvulas estão no lugar .
• Para deslocamento horizontal use carrinho , não role os
cilindros nem os deixe tombar , evite choques .

6. Materiais Necessários Para Segurança em Sala deMateriais Necessários Para Segurança em Sala de
Máquinas de RefrigeraçãoMáquinas de Refrigeração
• -Maca
• -Corda com 50 m. diâmetro de 5/8” ( cinco oitavos de polegada)-
+ - 15 mm
• -Hidrante ou mangueira com água , com pressão que possibilite
um jato de no mínimo 10 m
• -Uma máscara contra gases para o rosto inteiro , com
recipiente /ou refíl de amônia anidra .
• -Lençol de pano perto de torneira d’água .
• -Desenho indicativo de posição de todas as válvulas de parada
que forem necessárias para isolar cada área da fábrica .
• -Par de luvas protetora de borracha .
• -Par de botas protetora de borracha .
• -Uma capa impermeável de borracha ou calça e jaqueta de
borracha
• -Par óculos protetores , justos e arejados .
• -Chuveiro bem acessível para lavar os olhos .
• -Uma garrafa de ácido bórico ( água boricada) e um copo para
lavar os olhos .
• -Uma garrafa de vinagre .

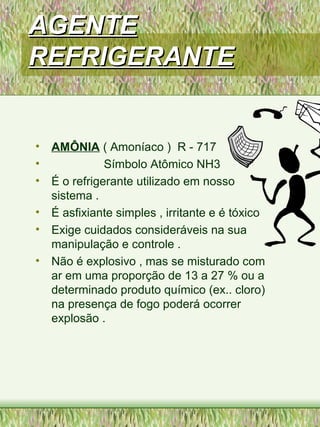

7. AGENTEAGENTE
REFRIGERANTEREFRIGERANTE
• AMÔNIA ( Amoníaco ) R - 717
• Símbolo Atômico NH3
• É o refrigerante utilizado em nosso
sistema .
• É asfixiante simples , irritante e é tóxico
• Exige cuidados consideráveis na sua
manipulação e controle .
• Não é explosivo , mas se misturado com
ar em uma proporção de 13 a 27 % ou a
determinado produto químico (ex.. cloro)
na presença de fogo poderá ocorrer
explosão .

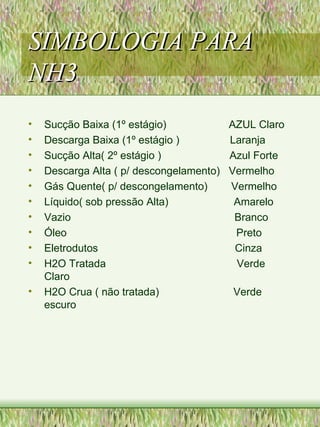

8. SIMBOLOGIA PARASIMBOLOGIA PARA
NH3NH3
• Sucção Baixa (1º estágio) AZUL Claro
• Descarga Baixa (1º estágio ) Laranja
• Sucção Alta( 2º estágio ) Azul Forte
• Descarga Alta ( p/ descongelamento) Vermelho
• Gás Quente( p/ descongelamento) Vermelho
• Líquido( sob pressão Alta) Amarelo
• Vazio Branco
• Óleo Preto
• Eletrodutos Cinza
• H2O Tratada Verde
Claro
• H2O Crua ( não tratada) Verde
escuro

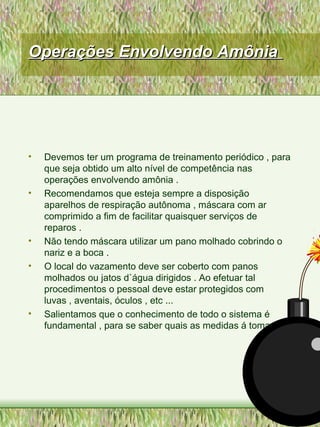

9. Operações Envolvendo AmôniaOperações Envolvendo Amônia
• Devemos ter um programa de treinamento periódico , para
que seja obtido um alto nível de competência nas
operações envolvendo amônia .
• Recomendamos que esteja sempre a disposição
aparelhos de respiração autônoma , máscara com ar
comprimido a fim de facilitar quaisquer serviços de
reparos .
• Não tendo máscara utilizar um pano molhado cobrindo o
nariz e a boca .
• O local do vazamento deve ser coberto com panos
molhados ou jatos d`água dirigidos . Ao efetuar tal
procedimentos o pessoal deve estar protegidos com
luvas , aventais, óculos , etc ...
• Salientamos que o conhecimento de todo o sistema é
fundamental , para se saber quais as medidas á tomar .

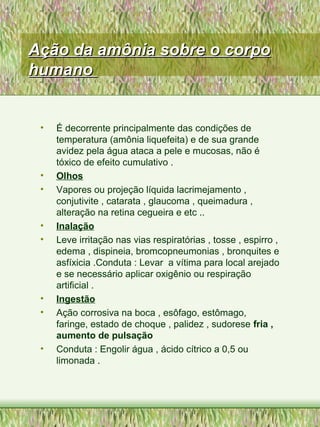

10. Ação da amônia sobre o corpoAção da amônia sobre o corpo
humanohumano
• É decorrente principalmente das condições de
temperatura (amônia liquefeita) e de sua grande
avidez pela água ataca a pele e mucosas, não é
tóxico de efeito cumulativo .
• Olhos
• Vapores ou projeção líquida lacrimejamento ,
conjutivite , catarata , glaucoma , queimadura ,
alteração na retina cegueira e etc ..
• Inalação
• Leve irritação nas vias respiratórias , tosse , espirro ,
edema , dispineia, bromcopneumonias , bronquites e
asfíxicia .Conduta : Levar a vítima para local arejado
e se necessário aplicar oxigênio ou respiração
artificial .
• Ingestão
• Ação corrosiva na boca , esôfago, estômago,
faringe, estado de choque , palidez , sudorese fria ,
aumento de pulsação
• Conduta : Engolir água , ácido cítrico a 0,5 ou
limonada .

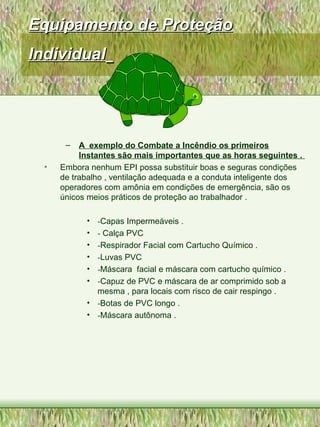

11. Equipamento de ProteçãoEquipamento de Proteção
IndividualIndividual
– A exemplo do Combate a Incêndio os primeiros
Instantes são mais importantes que as horas seguintes .
• Embora nenhum EPI possa substituir boas e seguras condições
de trabalho , ventilação adequada e a conduta inteligente dos
operadores com amônia em condições de emergência, são os
únicos meios práticos de proteção ao trabalhador .
• -Capas Impermeáveis .
• - Calça PVC
• -Respirador Facial com Cartucho Químico .
• -Luvas PVC
• -Máscara facial e máscara com cartucho químico .
• -Capuz de PVC e máscara de ar comprimido sob a
mesma , para locais com risco de cair respingo .
• -Botas de PVC longo .
• -Máscara autônoma .

12. RECOMENDAÇÕES ERECOMENDAÇÕES E
CARACTERISTICASCARACTERISTICAS
• Recomendamos evitar fogo aberto ,
solda , maçaricos e aparelhos elétricos
que produzem faísca .
• Tem cheiro característico muito forte .
• Qualquer vazamento é logo
percebido .
• Podemos localizar um vazamento
utilizando um cordão contendo fina
camada de breu , incendiando sem
chama , e ao expo-lo a amônia surgirá
uma fumaça preta abundante .

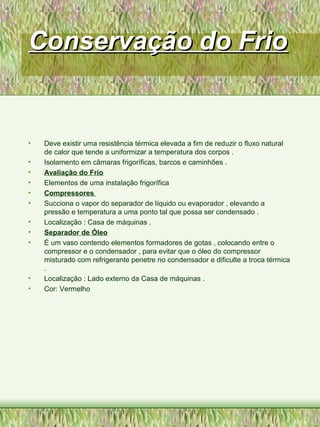

13. Conservação do FrioConservação do Frio
• Deve existir uma resistência térmica elevada a fim de reduzir o fluxo natural
de calor que tende a uniformizar a temperatura dos corpos .
• Isolamento em câmaras frigoríficas, barcos e caminhões .
• Avaliação do Frio
• Elementos de uma instalação frigorífica
• Compressores
• Succiona o vapor do separador de líquido ou evaporador , elevando a
pressão e temperatura a uma ponto tal que possa ser condensado .
• Localização : Casa de máquinas .
• Separador de Óleo
• É um vaso contendo elementos formadores de gotas , colocando entre o
compressor e o condensador , para evitar que o óleo do compressor
misturado com refrigerante penetre no condensador e dificulte a troca térmica
.
• Localização : Lado externo da Casa de máquinas .
• Cor: Vermelho

14. Conservação do FrioConservação do Frio
• Condensador
• Sua função é garantir uma superfície de transmissão de calor para que o
vapor refrigerante condense pela liberação do calor para a atmosfera .
• Localização : Parte superior da Sala de máquinas .
• Cor : Verde .
• Depósito de Líquido
• Tem a função de recolher o líquido que vem do
condensador e, atender as flutuações da carga térmica
( variando a carga térmica , varia a quantidade de líquido
no evaporador , indo a diferença se
• Depositar no depósito de líquido .

15. Conservação do FrioConservação do Frio

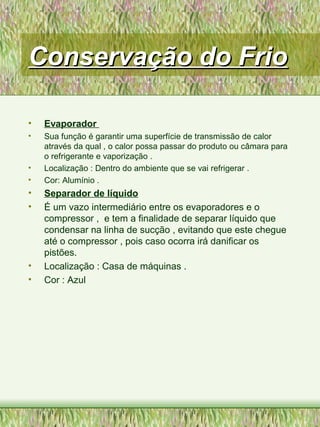

• Evaporador
• Sua função é garantir uma superfície de transmissão de calor
através da qual , o calor possa passar do produto ou câmara para
o refrigerante e vaporização .
• Localização : Dentro do ambiente que se vai refrigerar .
• Cor: Alumínio .
• Separador de líquido
• É um vazo intermediário entre os evaporadores e o
compressor , e tem a finalidade de separar líquido que
condensar na linha de sucção , evitando que este chegue
até o compressor , pois caso ocorra irá danificar os
pistões.
• Localização : Casa de máquinas .
• Cor : Azul

16. Conservação do FrioConservação do Frio
• Linhas de Distribuição
• Linha de Sucção
• Conduz o refrigerante em forma de vapor a baixa pressão e baixa
temperatura do evaporador ao separador de líquido e deste ao compressor .
• Estas linhas são isoladas com calhas de isopor , poliuretano ou esponjas,
próprias para a finalidade .
• Sua cor é azul , e sua bitola é de maior diâmetro das demais ,
• Linha de Descarga
• Conduz o refrigerante a alta pressão e alta temperatura ,(pressão em torno
de 12 kgf/cm² e temperatura em torno de 120ºC na saída de compressores
alternativos e 75ºCna saída dos compressores parafusos) do compressor até
o separador de óleo e deste até o condensador .
• Cor: Vermelho escuro .
• Tubos( sem isolamento) .

17. Conservação do FrioConservação do Frio

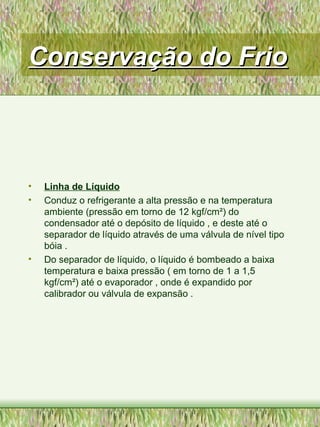

• Linha de Líquido
• Conduz o refrigerante a alta pressão e na temperatura
ambiente (pressão em torno de 12 kgf/cm²) do
condensador até o depósito de líquido , e deste até o
separador de líquido através de uma válvula de nível tipo
bóia .
• Do separador de líquido, o líquido é bombeado a baixa
temperatura e baixa pressão ( em torno de 1 a 1,5
kgf/cm²) até o evaporador , onde é expandido por
calibrador ou válvula de expansão .
