1. Apresentando o OpenStreetMap
Arlindo Pereira
arlindopereira.com
contato@arlindopereira.com

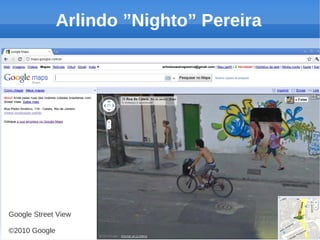

2. Arlindo ”Nighto” Pereira
Google Street View
©2010 Google

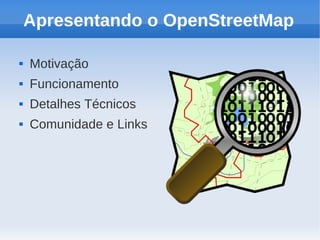

3. Apresentando o OpenStreetMap
 Motivação
 Funcionamento
 Detalhes Técnicos
 Comunidade e Links

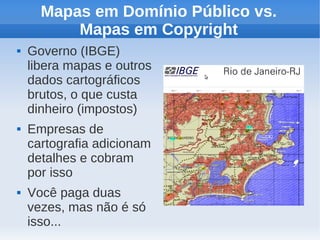

4. Mapas em Domínio Público vs.
Mapas em Copyright
 Governo (IBGE)
libera mapas e outros
dados cartográficos
brutos, o que custa
dinheiro (impostos)
 Empresas de
cartografia adicionam
detalhes e cobram
por isso
 Você paga duas
vezes, mas não é só
isso...

5. Copyright Easter Eggs: Erros Induzidos
 Empresas que produzem mapas
introduzem erros propositais,
chamados de Copyright Easter
Eggs
 São becos, escolas, igrejas não
existentes ou com escrita ou
pronúncia diferente
 Tem o objetivo de ”pegar no
flagra” quem os copia

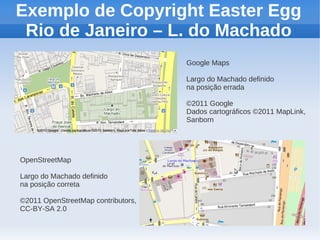

6. Exemplo de Copyright Easter Egg
Rio de Janeiro – L. do Machado
Google Maps
Largo do Machado definido
na posição errada
©2011 Google
Dados cartográficos ©2011 MapLink,
Sanborn
OpenStreetMap
Largo do Machado definido
na posição correta
©2011 OpenStreetMap contributors,
CC-BY-SA 2.0

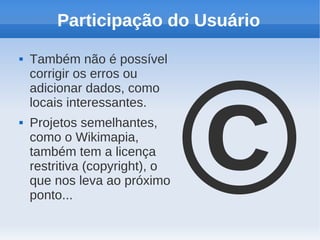

7. Participação do Usuário
©
 Também não é possível
corrigir os erros ou
adicionar dados, como
locais interessantes.
 Projetos semelhantes,
como o Wikimapia,
também tem a licença
restritiva (copyright), o
que nos leva ao próximo
ponto...

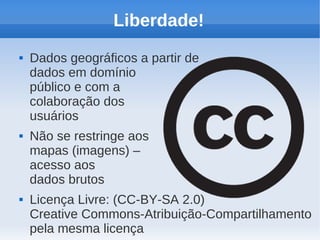

8. Liberdade!
 Dados geográficos a partir de
dados em domínio
público e com a
colaboração dos
usuários
 Não se restringe aos
mapas (imagens) –
acesso aos
dados brutos
 Licença Livre: (CC-BY-SA 2.0)
Creative Commons-Atribuição-Compartilhamento
pela mesma licença

9. Estatísticas
 Não dá muito trabalho criar
mapas do mundo inteiro?
Sim, mas é divertido. :)
Hoje o OpenStreetMap conta
com:
 mais de 380 mil usuários
registrados;
 mais de 1 bilhão de pontos;
 mais de 85 milhões de
caminhos (linhas ou
polígonos como ruas, lagos
etc.);

10. Perguntas Frequentes
 Não seria muito mais fácil usar o  Dados cartográficos de
Google Maps? verdade!
A licença do OpenStreetMap Ao contrário do Google Maps,
preza a liberdade dos dados, não onde você só tem acesso às
só a gratuidade. Na filosofia do imagens renderizadas dos
software livre, ”free as in speech” mapas, com o OpenStreetMap
além do ”free as in beer”. você tem acesso aos dados
vetoriais, o que possibilita
 Dados Livres são aqueles que
dentre outras coisas
posso:
roteamento e acesso offline.
 Compartilhar
 Reutilizar com ou sem lucro
 Redistribuir trabalho derivado

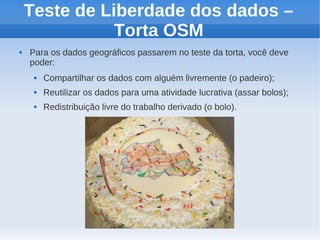

11. Teste de Liberdade dos dados –
Torta OSM
 Para os dados geográficos passarem no teste da torta, você deve
poder:
 Compartilhar os dados com alguém livremente (o padeiro);
 Reutilizar os dados para uma atividade lucrativa (assar bolos);
 Redistribuição livre do trabalho derivado (o bolo).

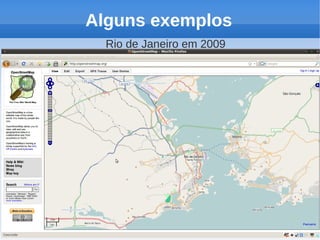

12. Alguns exemplos
Rio de Janeiro em 2009

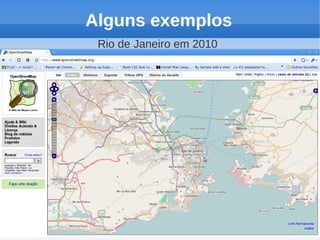

13. Alguns exemplos
Rio de Janeiro em 2010

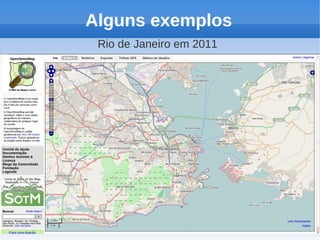

14. Alguns exemplos
Rio de Janeiro em 2011

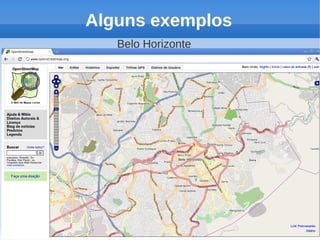

15. Alguns exemplos
Belo Horizonte

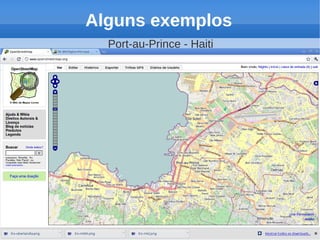

16. Alguns exemplos
Port-au-Prince - Haiti

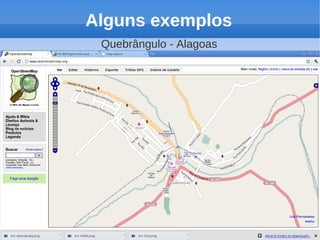

17. Alguns exemplos
Quebrângulo - Alagoas

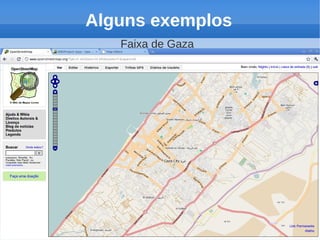

18. Alguns exemplos
Faixa de Gaza

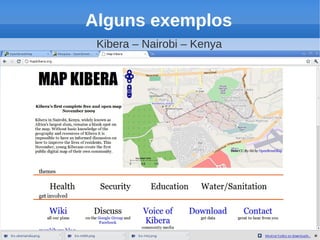

19. Alguns exemplos
Kibera – Nairobi – Kenya

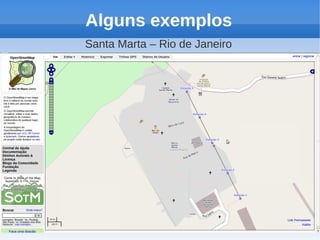

20. Alguns exemplos
Santa Marta – Rio de Janeiro

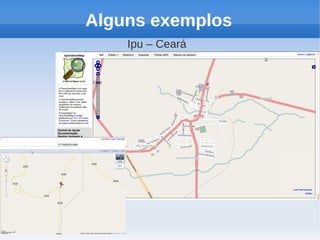

21. Alguns exemplos
Ipu – Ceará

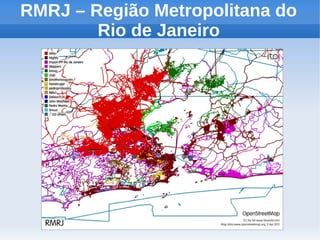

22. RMRJ – Região Metropolitana do
Rio de Janeiro

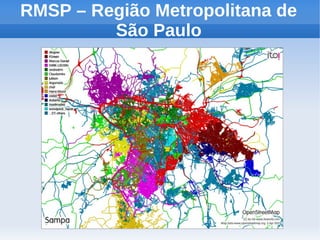

23. RMSP – Região Metropolitana de
São Paulo

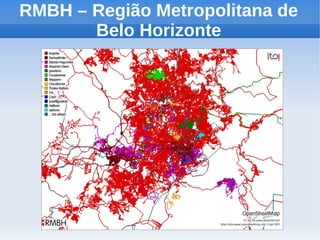

24. RMBH – Região Metropolitana de
Belo Horizonte

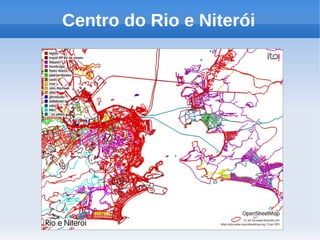

25. Centro do Rio e Niterói

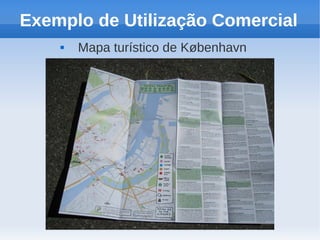

26. Exemplo de Utilização Comercial
 Mapa turístico de København

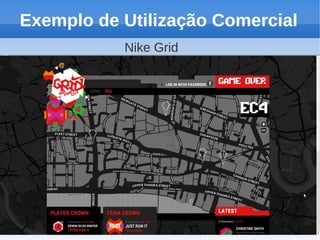

27. Exemplo de Utilização Comercial
Nike Grid

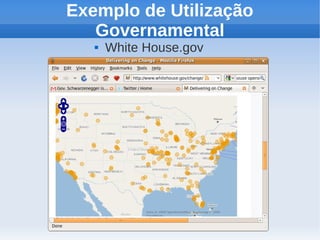

28. Exemplo de Utilização
Governamental
 White House.gov

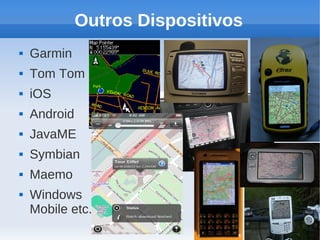

29. Outros Dispositivos
 Garmin
 Tom Tom
 iOS
 Android
 JavaME
 Symbian
 Maemo
 Windows
Mobile etc.

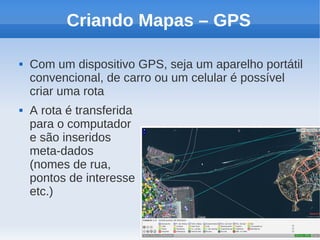

30. Criando Mapas – GPS
 Com um dispositivo GPS, seja um aparelho portátil
convencional, de carro ou um celular é possível
criar uma rota
 A rota é transferida
para o computador
e são inseridos
meta-dados
(nomes de rua,
pontos de interesse
etc.)

31. Criando Mapas – Imagens de
Satélite e anotações no papel
 O OpenStreetMap tem um acordo com a Yahoo!
que permite utilizar as imagens de satélite para
traçar ruas (imagens disponível em alta
resolução apenas nas maiores regiões
metropolitanas)
 Depois, você pode andar na rua à pé ou de
bicicleta anotando detalhes
no papel.
 Uma excelente forma de
fazer isto é utilizando
Walking Papers

32. Mapping Parties
 Encontros com o objetivo de mapear uma
região
 Após se encontrarem e passarem o
procedimento para os novatos, os participantes
se dividem indo em
pares para cada parte
anotando detalhes;
depois voltam ao
ponto de encontro
e passam para o PC.

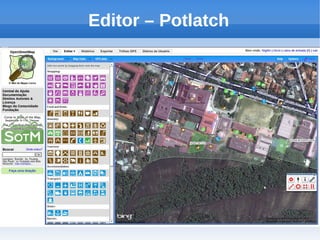

33. Editor – Potlatch

34. Editor – Potlatch
 Feito em Flash –
edição direto no site
 Overlay opcional com
imagens de satélite
do Yahoo!, Bing e
outras
 Simples e fácil para
inserir ruas e pontos
de interesse

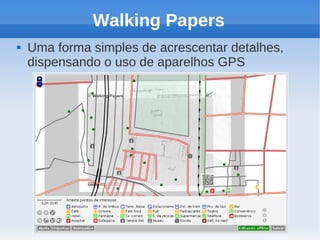

35. Walking Papers
 Uma forma simples de acrescentar detalhes,
dispensando o uso de aparelhos GPS

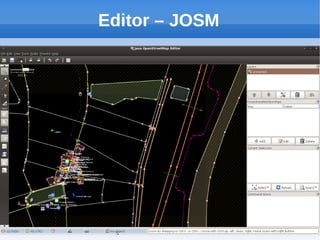

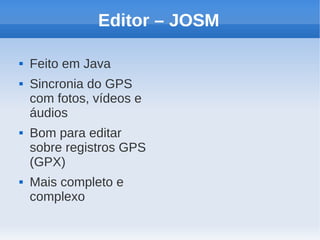

36. Editor – JOSM

37. Editor – JOSM
 Feito em Java
 Sincronia do GPS
com fotos, vídeos e
áudios
 Bom para editar
sobre registros GPS
(GPX)
 Mais completo e
complexo

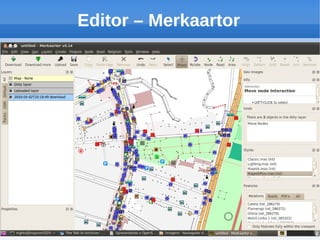

38. Editor – Merkaartor

39. Modelos de Dados – OSM XML
Dado Cartográfico Bruto
 Pontos (nodes)  Cada um deles
 Vias (ways) contendo uma ou mais
propriedade=valor
 Relações (relations)

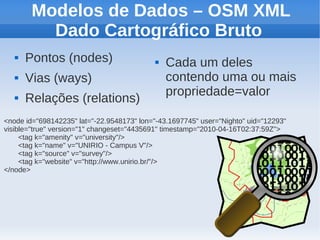

40. Modelos de Dados – OSM XML
Dado Cartográfico Bruto
 Pontos (nodes)  Cada um deles
 Vias (ways) contendo uma ou mais
propriedade=valor
 Relações (relations)
<node id="698142235" lat="-22.9548173" lon="-43.1697745" user="Nighto" uid="12293"
visible="true" version="1" changeset="4435691" timestamp="2010-04-16T02:37:59Z">
<tag k="amenity" v="university"/>
<tag k="name" v="UNIRIO - Campus V"/>
<tag k="source" v="survey"/>
<tag k="website" v="http://www.unirio.br/"/>
</node>

41. Modelos de Dados – OSM XML
Dado Cartográfico Bruto
 Pontos (nodes)  Cada um deles
 Vias (ways) contendo uma ou mais
propriedade=valor
 Relações (relations)

42. Modelos de Dados – OSM XML
Dado Cartográfico Bruto
<way id="30104039" user="Nighto" uid="12293" visible="true" version="15" changeset="4435691"
timestamp="2010-04-16T02:38:01Z">
<nd ref="338513322"/>
<nd ref="332085705"/>
<nd ref="332085706"/>
<nd ref="332085707"/>
<nd ref="332085708"/>
<nd ref="331627301"/>
<nd ref="331627302"/>
<nd ref="331627303"/>
<nd ref="338513322"/>
<tag k="addr:city" v="Rio de Janeiro"/>
<tag k="addr:country" v="BR"/>
<tag k="addr:housenumber" v="458"/>
<tag k="addr:postcode" v="22290-240"/>
<tag k="addr:street" v="Avenida Pasteur"/>
<tag k="building" v="yes"/>
<tag k="description" v="Centro de Cięncias Exatas e
Tecnológicas / Centro de Cięncias Biológicas e da Saúde"/>
<tag k="name" v="UNIRIO CCET / CCBS"/>
<tag k="source" v="Yahoo; survey"/>
<tag k="url" v="http://www.uniriotec.br/"/>
<tag k="website" v="http://www.uniriotec.br/"/>
</way>

43. Dados Cartográficos Brutos –
Modelos de Dados – OSM XML
<relation id="610748" user="Nighto" uid="12293"
visible="true" version="1" changeset="4528157"
timestamp="2010-04-26T04:01:57Z">
<member type="node" ref="506042601" role=""/>
<member type="way" ref="47513738" role=""/>
<member type="node" ref="607513137" role=""/>
<tag k="bicycle" v="yes"/>
<tag k="duration" v="70"/>
<tag k="foot" v="yes"/>
<tag k="motorcar" v="no"/>
<tag k="motorcycle" v="no"/>
<tag k="name" v="Praça XV de Novembro-Paquetá"/>
<tag k="operator" v="Barcas S/A"/>
<tag k="route" v="ferry"/>
<tag k="source" v="GPS"/>
<tag k="type" v="route"/>
<tag k="website" v="http://www.barcas-sa.com.br/"/>
</relation>

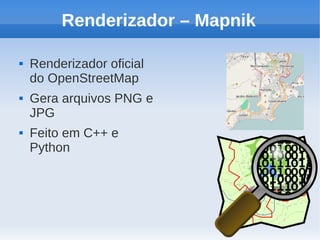

44. Renderizador – Mapnik
 Renderizador oficial
do OpenStreetMap
 Gera arquivos PNG e
JPG
 Feito em C++ e
Python

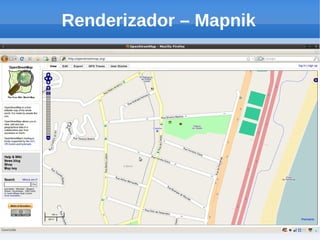

45. Renderizador – Mapnik

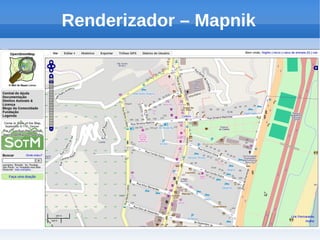

46. Renderizador – Mapnik

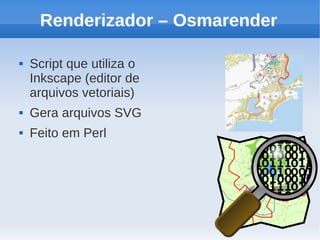

47. Renderizador – Osmarender
 Script que utiliza o
Inkscape (editor de
arquivos vetoriais)
 Gera arquivos SVG
 Feito em Perl

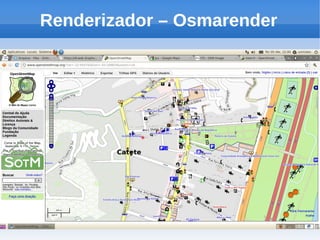

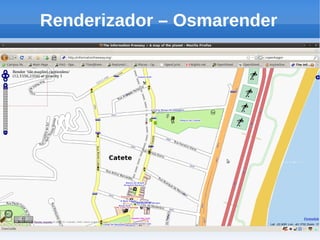

48. Renderizador – Osmarender

49. Renderizador – Osmarender

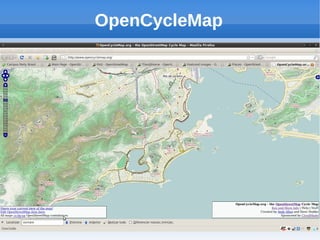

50. OpenCycleMap

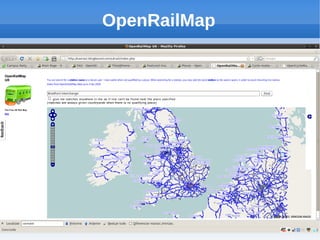

51. OpenRailMap

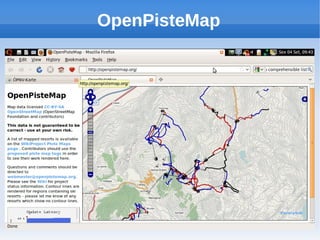

52. OpenPisteMap

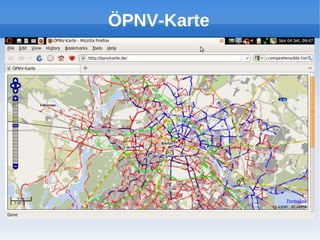

53. ÖPNV-Karte

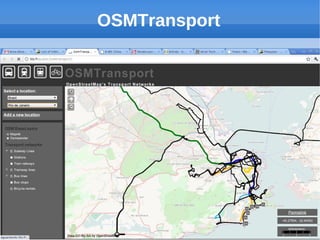

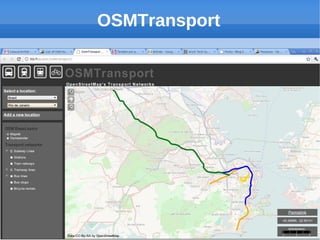

54. OSMTransport

55. OSMTransport

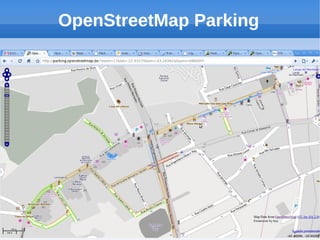

56. OpenStreetMap Parking

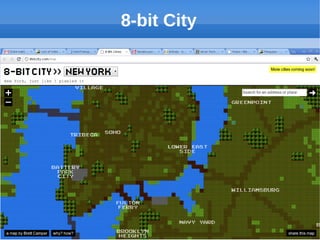

57. 8-bit City

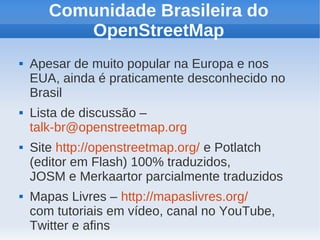

58. Comunidade Brasileira do
OpenStreetMap
 Apesar de muito popular na Europa e nos
EUA, ainda é praticamente desconhecido no
Brasil
 Lista de discussão –
talk-br@openstreetmap.org
 Site http://openstreetmap.org/ e Potlatch
(editor em Flash) 100% traduzidos,
JOSM e Merkaartor parcialmente traduzidos
 Mapas Livres – http://mapaslivres.org/
com tutoriais em vídeo, canal no YouTube,
Twitter e afins

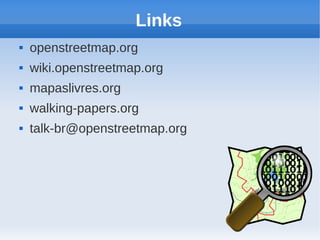

59. Links
 openstreetmap.org
 wiki.openstreetmap.org
 mapaslivres.org
 walking-papers.org
 talk-br@openstreetmap.org

60. Obrigado! Dúvidas?
 Esta apresentação está licenciada sob a Creative Commons-
Atribuição-Compartilhamento pela Mesma Licença –
CC-BY-SA BR 3.0
Arlindo Pereira ”Nighto”
contato@arlindopereira.com
arlindopereira.com
nighto.net
