OpenStreetMap : um mapa wiki mondial livre. Seu uso nas situações de crise humanitária ou de desenvolvimento

OpenStreetMap : um mapa wiki mundial livre.
Seu uso nas situações de crise humanitária ou de
desenvolvimento
09/07/2013
Universidade Federal da Bahia, Salvador, Brasil
Severin Menard, Humanitarian OpenStreetMap Team (AKA H.O.T.)

1

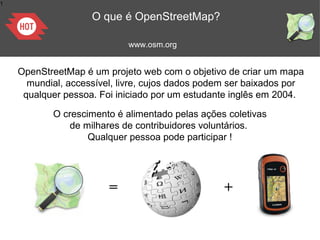

OpenStreetMap é um projeto web com o objetivo de criar um mapa
mundial, accessível, livre, cujos dados podem ser baixados por
qualquer pessoa. Foi iniciado por um estudante inglês em 2004.
= +
www.osm.org
O que é OpenStreetMap?
O crescimento é alimentado pelas ações coletivas
de milhares de contribuidores voluntários.
Qualquer pessoa pode participar !

1

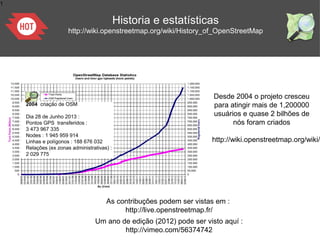

Historia e estatísticas
http://wiki.openstreetmap.org/wiki/History_of_OpenStreetMap
Desde 2004 o projeto cresceu
para atingir mais de 1,200000
usuários e quase 2 bilhões de
nós foram criados
http://wiki.openstreetmap.org/wiki/
As contribuções podem ser vistas em :
http://live.openstreetmap.fr/
Um ano de edição (2012) pode ser visto aquí :
http://vimeo.com/56374742
2004 criação de OSM
Dia 28 de Junho 2013 :
Pontos GPS transferidos :
3 473 967 335
Nodes : 1 945 959 914
Linhas e polígonos : 188 676 032
Relações (ex zonas administrativas) :
2 029 775

1
Os princípios do OpenStreetMap

OSM foca-se sobre todos os objetos visíveis,
físicos como: rodas, edifícios, usos do solo, as
instalações (saúde, educação...), lojas, indústrias,
agua e saneamento, espaços naturais ... Mas tem
tambem características não visíveis, como
caminhos de transporte, limites administrativos, etc.
Porém não tem informações sobre as
populações, nada que seja confidential.
1
www.osm.org
Cartografia de qualquier cosa que tem
uma existência no campo, visível ou não

1
Detalhes "legais"
Funcionava com a licença
CC-BY-SA 2.0
Mudou em 2012 para ODbL
(Open Database License)

1

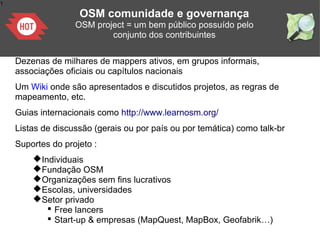

OSM comunidade e governança
OSM project = um bem público possuído pelo
conjunto dos contribuintes
Dezenas de milhares de mappers ativos, em grupos informais,
associações oficiais ou capítulos nacionais
Um Wiki onde são apresentados e discutidos projetos, as regras de
mapeamento, etc.
Guias internacionais como http://www.learnosm.org/
Listas de discussão (gerais ou por país ou por temática) como talk-br
Suportes do projeto :
Individuais
Fundação OSM
Organizações sem fins lucrativos
Escolas, universidades
Setor privado
 Free lancers
 Start-up & empresas (MapQuest, MapBox, Geofabrik…)

1

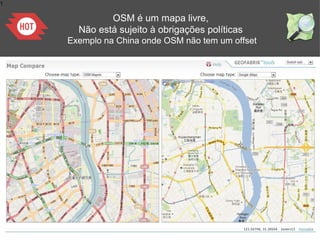

OSM é um mapa livre,
Não está sujeito à obrigações políticas
Exemplo na China onde OSM não tem um offset

1

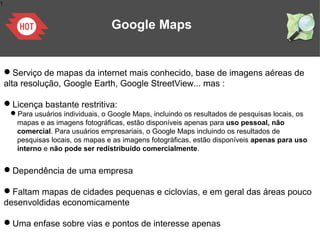

Google Maps
Serviço de mapas da internet mais conhecido, base de imagens aéreas de
alta resolução, Google Earth, Google StreetView... mas :
Licença bastante restritiva:
Para usuários individuais, o Google Maps, incluindo os resultados de pesquisas locais, os
mapas e as imagens fotográficas, estão disponíveis apenas para uso pessoal, não
comercial. Para usuários empresariais, o Google Maps incluindo os resultados de
pesquisas locais, os mapas e as imagens fotográficas, estão disponíveis apenas para uso
interno e não pode ser redistribuído comercialmente.
Dependência de uma empresa
Faltam mapas de cidades pequenas e ciclovias, e em geral das áreas pouco
desenvoldidas economicamente
Uma enfase sobre vias e pontos de interesse apenas

1

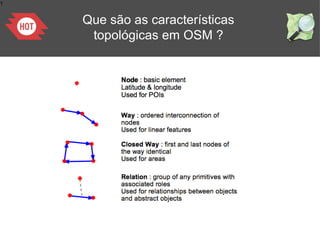

Que são as características
topológicas em OSM ?

1

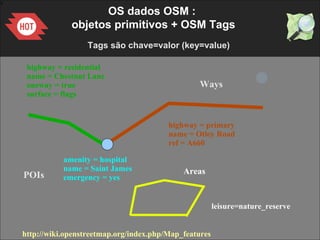

Ways
highway = residential
name = Chestnut Lane
oneway = true
surface = flags
highway = primary
name = Otley Road
ref = A660
Tags são chave=valor (key=value)
http://wiki.openstreetmap.org/index.php/Map_features
amenity = hospital
name = Saint James
emergency = yesPOIs Areas
leisure=nature_reserve
OS dados OSM :
objetos primitivos + OSM Tags

1

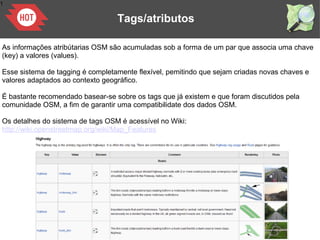

Tags/atributos
As informações atribútarias OSM são acumuladas sob a forma de um par que associa uma chave
(key) a valores (values).
Esse sistema de tagging é completamente flexível, pemitindo que sejam criadas novas chaves e
valores adaptados ao contexto geográfico.
Ė bastante recomendado basear-se sobre os tags que já existem e que foram discutidos pela
comunidade OSM, a fim de garantir uma compatibilidate dos dados OSM.
Os detalhes do sistema de tags OSM é acessível no Wiki:
http://wiki.openstreetmap.org/wiki/Map_Features

1
Os “Mappers”
• Qualquer pessoa pode abrir uma conta e se tornar de repente um
contribuinte
• Todas as contribuições são registradas

1

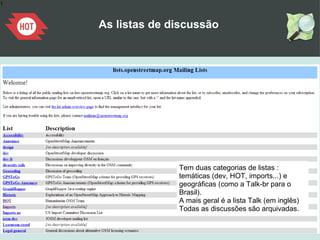

As listas de discussão
Tem duas categorias de listas :
temáticas (dev, HOT, imports...) e
geográficas (como a Talk-br para o
Brasil).
A mais geral é a lista Talk (em inglês)
Todas as discussões são arquivadas.

1

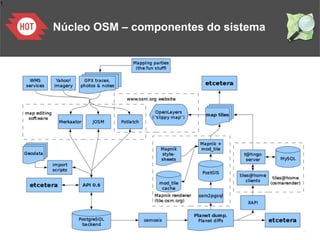

Núcleo OSM – componentes do sistema

1

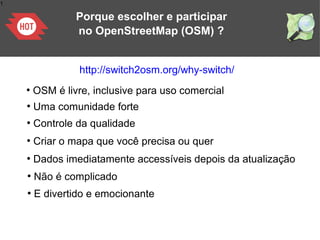

Porque escolher e participar
no OpenStreetMap (OSM) ?
http://switch2osm.org/why-switch/
●
OSM é livre, inclusive para uso comercial
●
Uma comunidade forte
●
Controle da qualidade
●
Criar o mapa que você precisa ou quer
●
Dados imediatamente accessíveis depois da atualização
●
Não é complicado
●
E divertido e emocionante

1

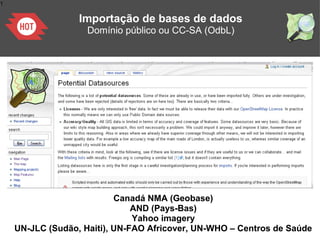

Importação de bases de dados
Domínio público ou CC-SA (OdbL)
Canadá NMA (Geobase)
AND (Pays-Bas)
Yahoo imagery
UN-JLC (Sudão, Haiti), UN-FAO Africover, UN-WHO – Centros de Saúde

1

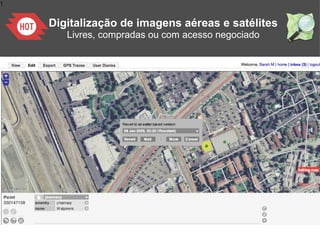

Digitalização de imagens aéreas e satélites
Livres, compradas ou com acesso negociado

1

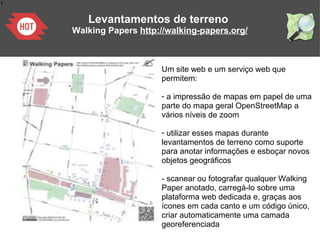

Levantamentos de terreno
GPS (às vezes com a associação de câmera)

1
Walking Papers http://walking-papers.org/
Um site web e um serviço web que
permitem:
- a impressão de mapas em papel de uma
parte do mapa geral OpenStreetMap a
vários níveis de zoom
- utilizar esses mapas durante
levantamentos de terreno como suporte
para anotar informações e esboçar novos
objetos geográficos
- scanear ou fotografar qualquer Walking
Paper anotado, carregá-lo sobre uma
plataforma web dedicada e, graças aos
ícones em cada canto e um código único,
criar automaticamente uma camada
georeferenciada

1

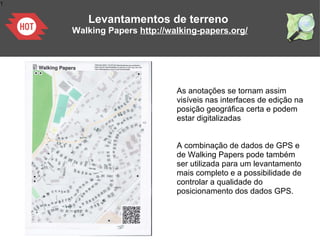

As anotações se tornam assim
visíveis nas interfaces de edição na
posição geográfica certa e podem
estar digitalizadas
A combinação de dados de GPS e
de Walking Papers pode também
ser utilizada para um levantamento
mais completo e a possibilidade de
controlar a qualidade do
posicionamento dos dados GPS.
Walking Papers http://walking-papers.org/

1
7/25/2011

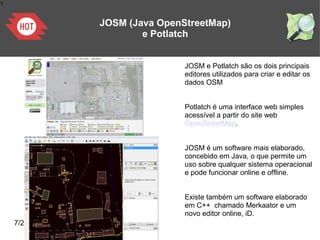

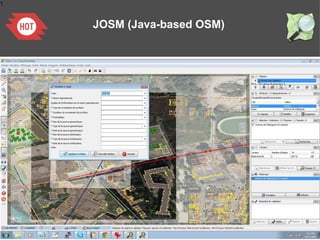

JOSM (Java OpenStreetMap)
e Potlatch
JOSM e Potlatch são os dois principais
editores utilizados para criar e editar os
dados OSM
Potlatch é uma interface web simples
acessível a partir do site web
OpenStreetMap.
JOSM é um software mais elaborado,
concebido em Java, o que permite um
uso sobre qualquer sistema operacional
e pode funcionar online e offline.
Existe também um software elaborado
em C++ chamado Merkaator e um
novo editor online, iD.

1
Mapping Parties, Nights of the Living Maps

1
Comunidades tecnológicas virtuais (VTC)

1
O controle de qualidade
(“quality assurance”)

1

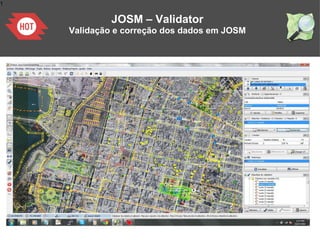

JOSM – Validator
Validação e correção dos dados em JOSM

History
1

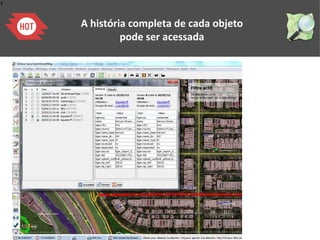

A história completa de cada objeto
pode ser acessada

1

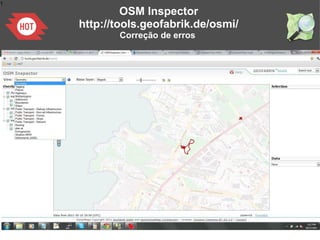

OSM Inspector
http://tools.geofabrik.de/osmi/
Correção de erros

1

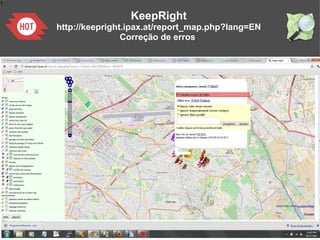

KeepRight
http://keepright.ipax.at/report_map.php?lang=EN
Correção de erros

1

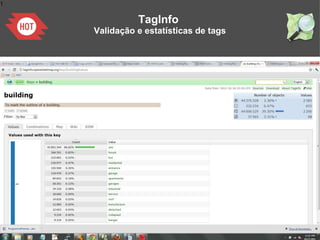

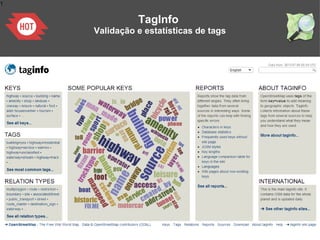

TagInfo
Validação e estatísticas de tags

1

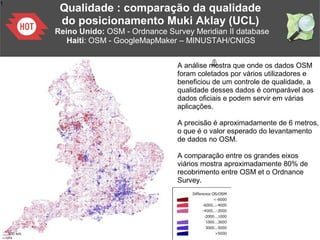

A análise mostra que onde os dados OSM
foram coletados por vários utilizadores e
beneficiou de um controle de qualidade, a
qualidade desses dados é comparável aos
dados oficiais e podem servir em várias
aplicações.
A precisão é aproximadamente de 6 metros,
o que é o valor esperado do levantamento
de dados no OSM.
A comparação entre os grandes eixos
viários mostra aproximadamente 80% de
recobrimento entre OSM et o Ordnance
Survey.
Qualidade : comparação da qualidade
do posicionamento Muki Aklay (UCL)
Reino Unido: OSM - Ordnance Survey Meridian II database
Haiti: OSM - GoogleMapMaker – MINUSTAH/CNIGS

1

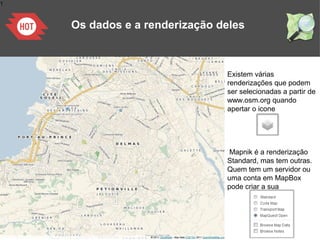

Os dados e a renderização deles
Existem várias
renderizações que podem
ser selecionadas a partir de
www.osm.org quando
apertar o icone
Mapnik é a renderização
Standard, mas tem outras.
Quem tem um servidor ou
uma conta em MapBox
pode criar a sua

1

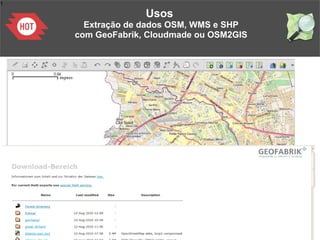

Usos
Extração de dados OSM, WMS e SHP
com GeoFabrik, Cloudmade ou OSM2GIS

1

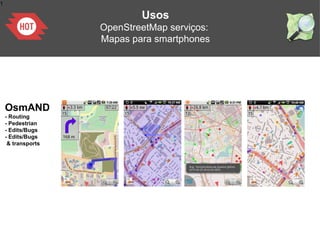

Usos
OpenStreetMap serviços:
Mapas para smartphones
OsmAND
- Routing
- Pedestrian
- Edits/Bugs
- Edits/Bugs
& transports

1

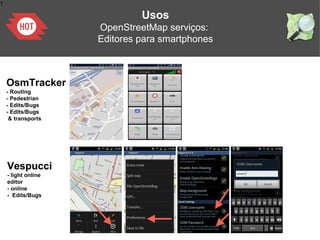

Usos
OpenStreetMap serviços:
Editores para smartphones
OsmTracker
- Routing
- Pedestrian
- Edits/Bugs
- Edits/Bugs
& transports
Vespucci
- light online
editor
- online
- Edits/Bugs

1
Usos
Mapas de cidade – MapOSMatic
http://maposmatic.org

1

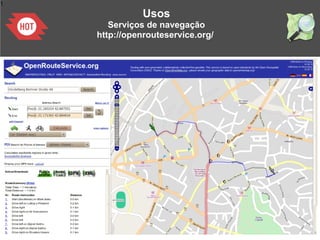

Usos
Serviços de navegação
http://openrouteservice.org/

1
OSM no contexto
de crises humanitárias

1

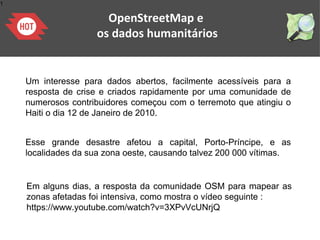

OpenStreetMap e
os dados humanitários
Um interesse para dados abertos, facilmente acessíveis para a
resposta de crise e criados rapidamente por uma comunidade de
numerosos contribuidores começou com o terremoto que atingiu o
Haiti o dia 12 de Janeiro de 2010.
Esse grande desastre afetou a capital, Porto-Príncipe, e as
localidades da sua zona oeste, causando talvez 200 000 vítimas.
Em alguns dias, a resposta da comunidade OSM para mapear as
zonas afetadas foi intensiva, como mostra o vídeo seguinte :
https://www.youtube.com/watch?v=3XPvVcUNrjQ

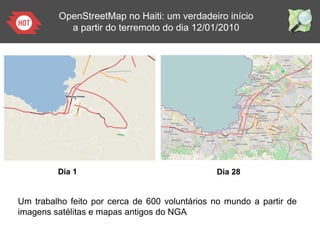

Dia 28
OpenStreetMap no Haiti: um verdadeiro início
a partir do terremoto do dia 12/01/2010
Dia 1
Um trabalho feito por cerca de 600 voluntários no mundo a partir de
imagens satélitas e mapas antigos do NGA

1

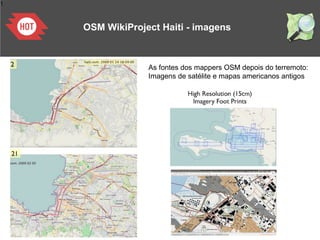

As fontes dos mappers OSM depois do terremoto:
Imagens de satélite e mapas americanos antigos
OSM WikiProject Haiti - imagens

1

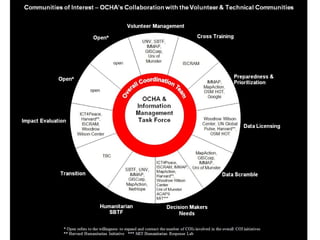

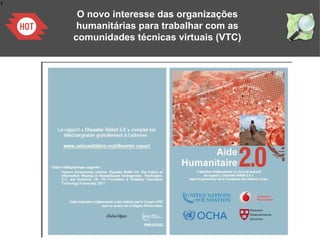

O novo interesse das organizações
humanitárias para trabalhar com as
comunidades técnicas virtuais (VTC)

1

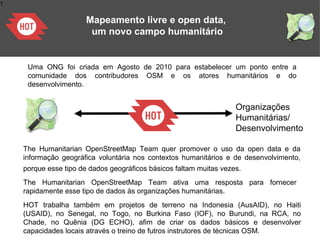

Mapeamento livre e open data,
um novo campo humanitário
Organizações
Humanitárias/
Desenvolvimento
Uma ONG foi criada em Agosto de 2010 para estabelecer um ponto entre a
comunidade dos contribudores OSM e os atores humanitários e do
desenvolvimento.
The Humanitarian OpenStreetMap Team quer promover o uso da open data e da
informação geográfica voluntária nos contextos humanitários e de desenvolvimento,
porque esse tipo de dados geográficos básicos faltam muitas vezes.
The Humanitarian OpenStreetMap Team ativa uma resposta para fornecer
rapidamente esse tipo de dados às organizações humanitárias.
HOT trabalha também em projetos de terreno na Indonesia (AusAID), no Haiti
(USAID), no Senegal, no Togo, no Burkina Faso (IOF), no Burundi, na RCA, no
Chade, no Quênia (DG ECHO), afim de criar os dados básicos e desenvolver
capacidades locais através o treino de futros instrutores de técnicas OSM.

Coordination
1
HOT pertence ao
Digital Humanitarian Network
http://digitalhumanitarians.com

1

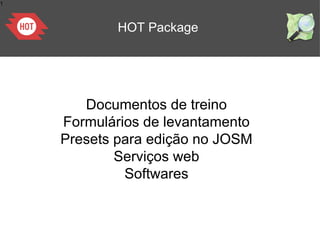

HOT Package
Documentos de treino
Formulários de levantamento
Presets para edição no JOSM
Serviços web
Softwares

1

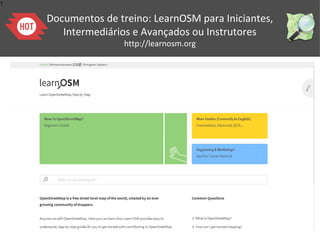

Documentos de treino: LearnOSM para Iniciantes,
Intermediários e Avançados ou Instrutores
http://learnosm.org

1
Formulários de levantamento: adaptados a
modelos de dados humanitários
(ex : UNDIT para estradas)

1

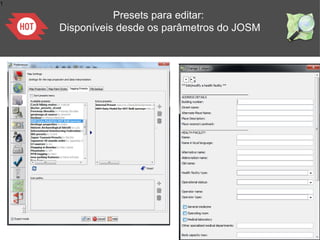

Presets para editar:
Disponíveis desde os parâmetros do JOSM

1

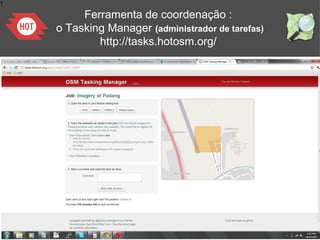

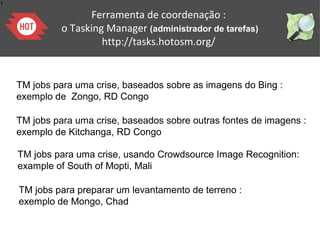

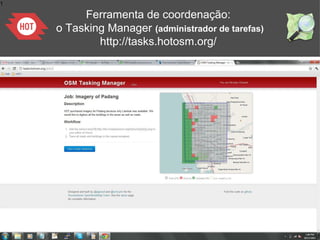

Ferramenta de coordenação:
o Tasking Manager (administrador de tarefas)
http://tasks.hotosm.org/

1
Ferramenta de coordenação :

1
TM jobs para uma crise, baseados sobre as imagens do Bing :
exemplo de Zongo, RD Congo
TM jobs para uma crise, baseados sobre outras fontes de imagens :
exemplo de Kitchanga, RD Congo with Nextview imagery
TM jobs para uma crise, usando Crowdsource Image Recognition:
example of South of Mopti, Mali
TM jobs para preparar um levantamento de terreno :
exemplo de Mongo, Chad
Ferramenta de coordenação :

1

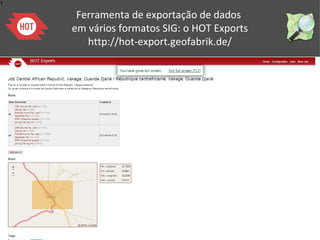

Ferramenta de exportação de dados
em vários formatos SIG: o HOT Exports
http://hot-export.geofabrik.de/

1

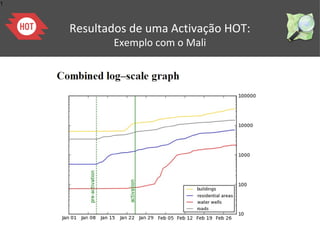

Resultados de uma Activação HOT:
Exemplo com o Mali

1

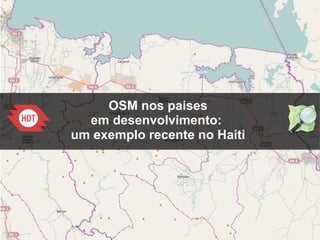

OSM nos paises
em desenvolvimento:
um exemplo recente no Haiti

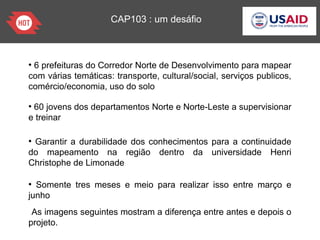

CAP103 : um desáfio
●
6 prefeituras do Corredor Norte de Desenvolvimento para mapear
com várias temáticas: transporte, cultural/social, serviços publicos,
comércio/economia, uso do solo
●
60 jovens dos departamentos Norte e Norte-Leste a supervisionar
e treinar
●
Garantir a durabilidade dos conhecimentos para a continuidade
do mapeamento na região dentro da universidade Henri
Christophe de Limonade
●
Somente tres meses e meio para realizar isso entre março e
junho
As imagens seguintes mostram a diferença entre antes e depois o
projeto.

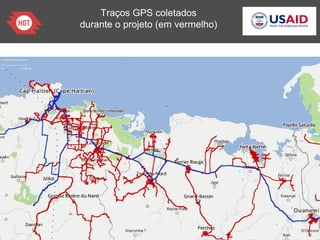

Traços GPS coletados
durante o projeto (em vermelho)

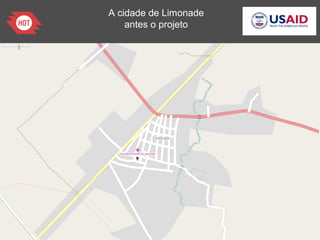

A cidade de Limonade
antes o projeto

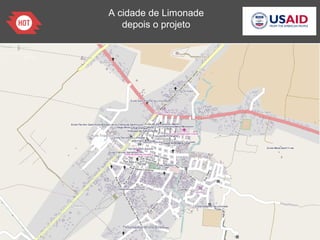

A cidade de Limonade
depois o projeto

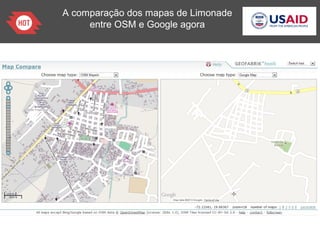

A comparação dos mapas de Limonade
entre OSM e Google agora

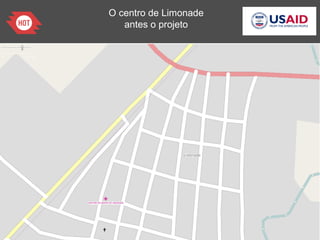

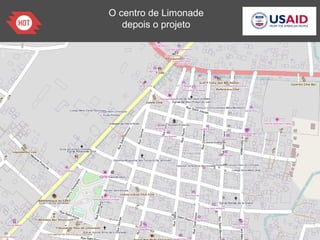

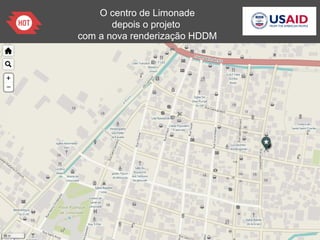

O centro de Limonade
antes o projeto

depois o projeto

depois o projeto
com a nova renderização HDDM

O sul da prefeitura de Limonade
antes o projeto

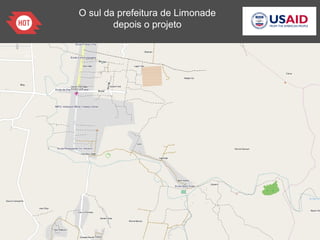

O sul da prefeitura de Limonade
depois o projeto

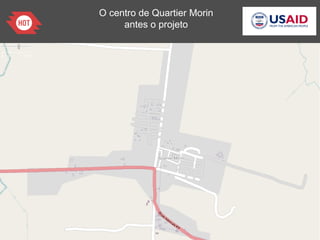

O centro de Quartier Morin
antes o projeto

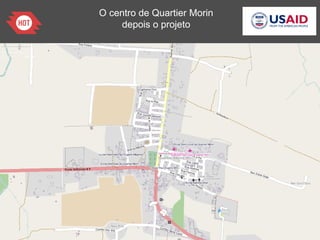

O centro de Quartier Morin
depois o projeto

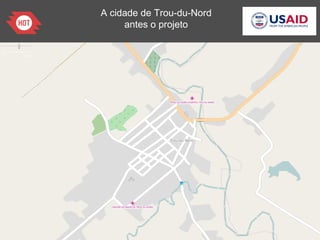

A cidade de Trou-du-Nord
antes o projeto

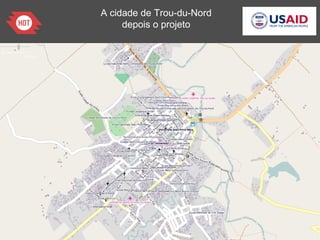

A cidade de Trou-du-Nord
depois o projeto

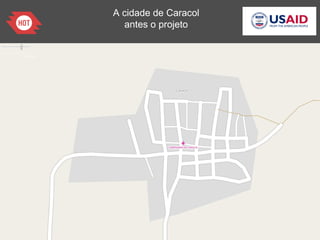

A cidade de Caracol
antes o projeto

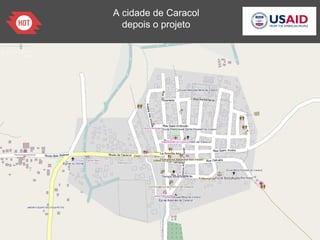

A cidade de Caracol
depois o projeto

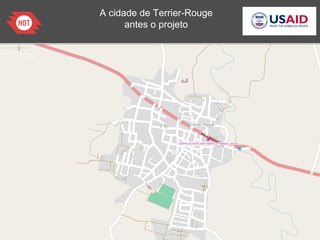

A cidade de Terrier-Rouge
antes o projeto

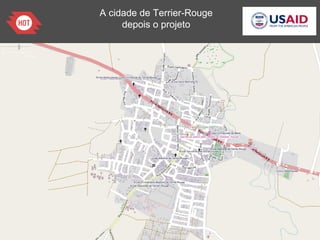

A cidade de Terrier-Rouge
depois o projeto

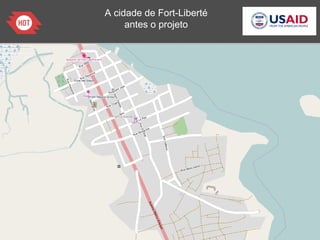

A cidade de Fort-Liberté
antes o projeto

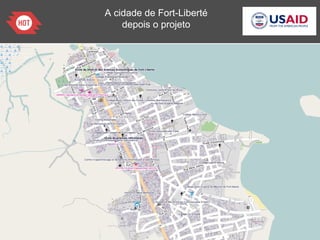

A cidade de Fort-Liberté
depois o projeto

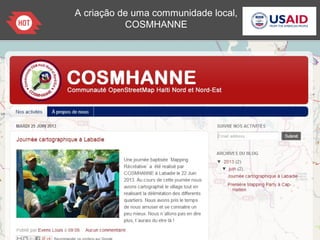

A criação de uma communidade local,
COSMHANNE

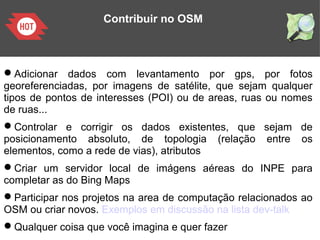

Contribuir no OSM
Adicionar dados com levantamento por gps, por fotos
georeferenciadas, por imagens de satélite, que sejam qualquer
tipos de pontos de interesses (POI) ou de areas, ruas ou nomes
de ruas...
Controlar e corrigir os dados existentes, que sejam de
posicionamento absoluto, de topologia (relação entre os
elementos, como a rede de vias), atributos
Criar um servidor local de imágens aéreas do INPE para
completar as do Bing Maps
Participar nos projetos na area de computação relacionados ao
OSM ou criar novos. Exemplos em discussão na lista dev-talk
Qualquer coisa que você imagina e quer fazer

1

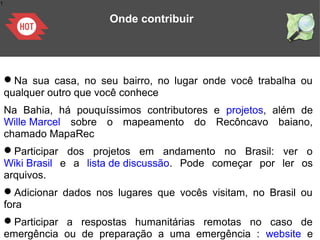

Onde contribuir
Na sua casa, no seu bairro, no lugar onde você trabalha ou
qualquer outro que você conhece
Na Bahia, há pouquíssimos contributores e projetos, além de
Wille Marcel sobre o mapeamento do Recôncavo baiano,
chamado MapaRec
Participar dos projetos em andamento no Brasil: ver o
Wiki Brasil e a lista de discussão. Pode começar por ler os
arquivos.
Adicionar dados nos lugares que vocês visitam, no Brasil ou
fora
Participar a respostas humanitárias remotas no caso de
emergência ou de preparação a uma emergência : website e

OpenStreetMap : um mapa wiki mondial livre. Seu uso nas situações de crise humanitária ou de desenvolvimento

Mais conteúdo relacionado

Destaque

Semelhante a OpenStreetMap : um mapa wiki mondial livre. Seu uso nas situações de crise humanitária ou de desenvolvimento

Mais de Severin Menard

OpenStreetMap : um mapa wiki mondial livre. Seu uso nas situações de crise humanitária ou de desenvolvimento

Notas do Editor
