1. Apresentando o OpenStreetMap
Arlindo Pereira
arlindopereira.com
contato@arlindopereira.com

2. Arlindo ”Nighto” Pereira
Google Street View
©2010 Google

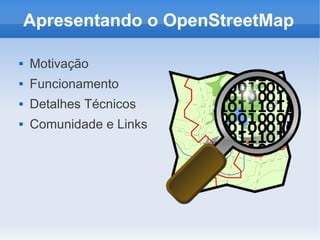

3. Apresentando o OpenStreetMap
 Motivação
 Funcionamento
 Detalhes Técnicos
 Comunidade e Links

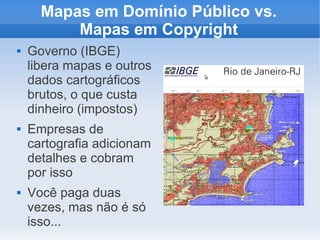

4. Mapas em Domínio Público vs.
Mapas em Copyright
 Governo (IBGE)
libera mapas e outros
dados cartográficos
brutos, o que custa
dinheiro (impostos)
 Empresas de
cartografia adicionam
detalhes e cobram
por isso
 Você paga duas
vezes, mas não é só
isso...

5. Copyright Easter Eggs: Erros Induzidos
 Empresas que produzem mapas
introduzem erros propositais,
chamados de Copyright Easter
Eggs
 São becos, escolas, igrejas não
existentes ou com escrita ou
pronúncia diferente
 Tem o objetivo de ”pegar no
flagra” quem os copia

6. Exemplo de Copyright Easter Egg
Rio de Janeiro – L. do Machado
Google Maps
Largo do Machado definido
na posição errada
©2011 Google
Dados cartográficos ©2011 MapLink,
Sanborn
OpenStreetMap
Largo do Machado definido
na posição correta
©2011 OpenStreetMap contributors,
CC-BY-SA 2.0

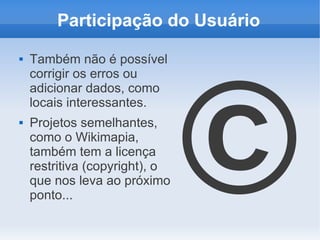

7. Participação do Usuário
©
 Também não é possível
corrigir os erros ou
adicionar dados, como
locais interessantes.
 Projetos semelhantes,
como o Wikimapia,
também tem a licença
restritiva (copyright), o
que nos leva ao próximo
ponto...

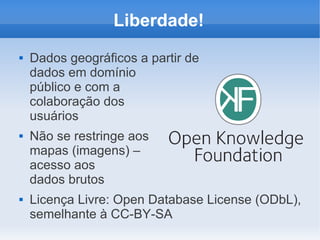

8. Liberdade!
 Dados geográficos a partir de
dados em domínio
público e com a
colaboração dos
usuários
 Não se restringe aos
mapas (imagens) –
acesso aos
dados brutos
 Licença Livre: Open Database License (ODbL),
semelhante à CC-BY-SA

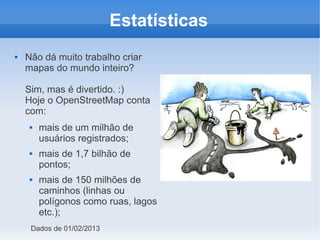

9. Estatísticas
 Não dá muito trabalho criar
mapas do mundo inteiro?
Sim, mas é divertido. :)
Hoje o OpenStreetMap conta
com:
 mais de um milhão de
usuários registrados;
 mais de 1,7 bilhão de
pontos;
 mais de 150 milhões de
caminhos (linhas ou
polígonos como ruas, lagos
etc.);
Dados de 01/02/2013

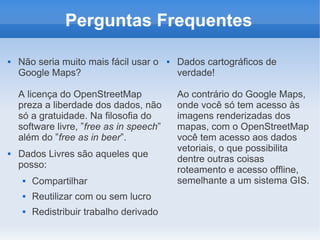

10. Perguntas Frequentes
 Não seria muito mais fácil usar o  Dados cartográficos de
Google Maps? verdade!
A licença do OpenStreetMap Ao contrário do Google Maps,
preza a liberdade dos dados, não onde você só tem acesso às
só a gratuidade. Na filosofia do imagens renderizadas dos
software livre, ”free as in speech” mapas, com o OpenStreetMap
além do ”free as in beer”. você tem acesso aos dados
vetoriais, o que possibilita
 Dados Livres são aqueles que
dentre outras coisas
posso:
roteamento e acesso offline,
 Compartilhar semelhante a um sistema GIS.
 Reutilizar com ou sem lucro
 Redistribuir trabalho derivado

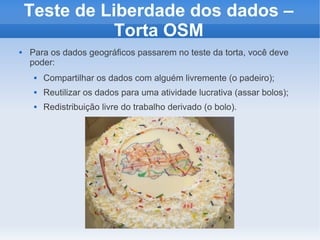

11. Teste de Liberdade dos dados –
Torta OSM
 Para os dados geográficos passarem no teste da torta, você deve
poder:
 Compartilhar os dados com alguém livremente (o padeiro);
 Reutilizar os dados para uma atividade lucrativa (assar bolos);
 Redistribuição livre do trabalho derivado (o bolo).

12. Alguns exemplos
Rio de Janeiro em 2009

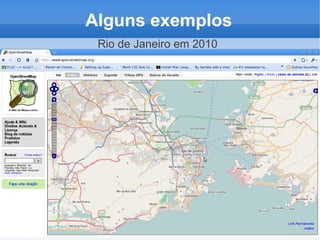

13. Alguns exemplos
Rio de Janeiro em 2010

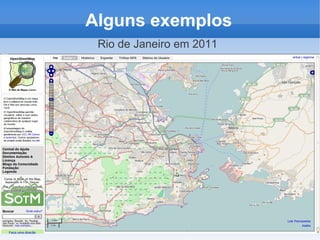

14. Alguns exemplos
Rio de Janeiro em 2011

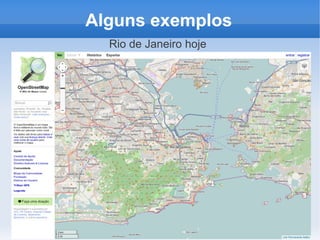

15. Alguns exemplos
Rio de Janeiro hoje

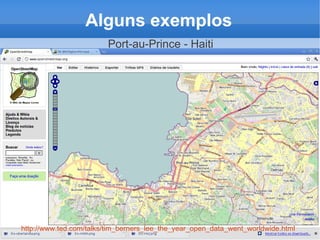

16. Alguns exemplos
Port-au-Prince - Haiti
http://www.ted.com/talks/tim_berners_lee_the_year_open_data_went_worldwide.html

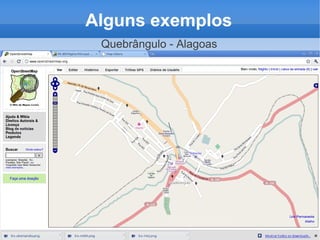

17. Alguns exemplos
Quebrângulo - Alagoas

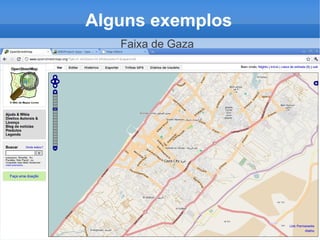

18. Alguns exemplos
Faixa de Gaza

19. Alguns exemplos
Kibera – Nairobi – Kenya

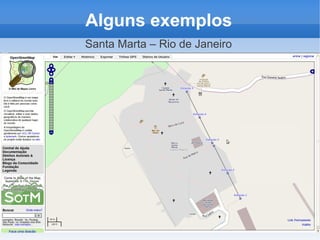

20. Alguns exemplos
Santa Marta – Rio de Janeiro

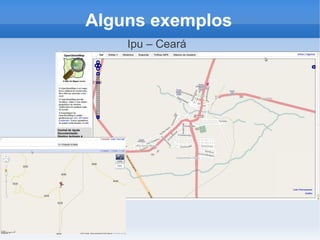

21. Alguns exemplos
Ipu – Ceará

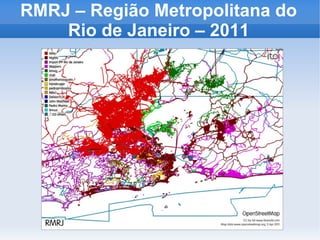

22. RMRJ – Região Metropolitana do
Rio de Janeiro – 2011

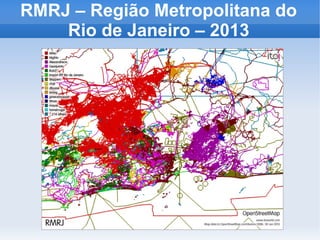

23. RMRJ – Região Metropolitana do
Rio de Janeiro – 2013

24. RMSP – Região Metropolitana de
São Paulo – 2011

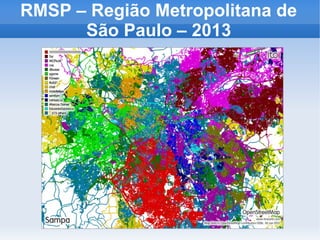

25. RMSP – Região Metropolitana de
São Paulo – 2013

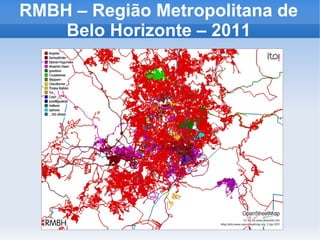

26. RMBH – Região Metropolitana de
Belo Horizonte – 2011

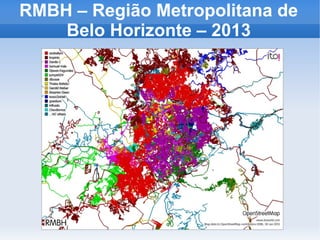

27. RMBH – Região Metropolitana de
Belo Horizonte – 2013

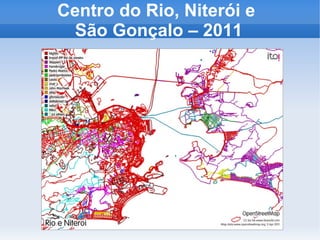

28. Centro do Rio, Niterói e
São Gonçalo – 2011

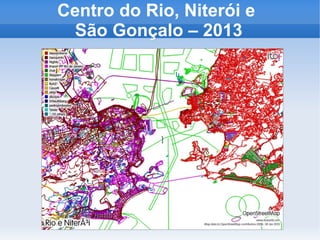

29. Centro do Rio, Niterói e
São Gonçalo – 2013
]

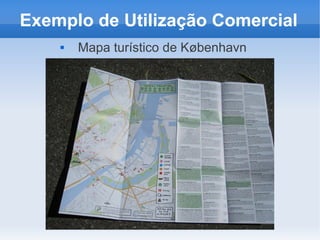

30. Exemplo de Utilização Comercial
 Mapa turístico de København

31. Exemplo de Utilização Comercial
Nike Grid

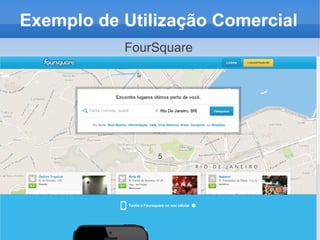

32. Exemplo de Utilização Comercial
FourSquare
5

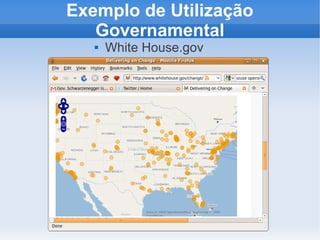

33. Exemplo de Utilização
Governamental
 White House.gov

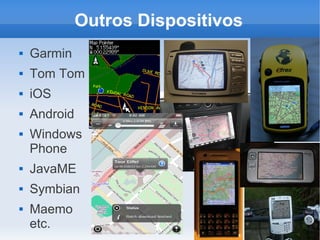

34. Outros Dispositivos
 Garmin
 Tom Tom
 iOS
 Android
 Windows
Phone
 JavaME
 Symbian
 Maemo
etc.

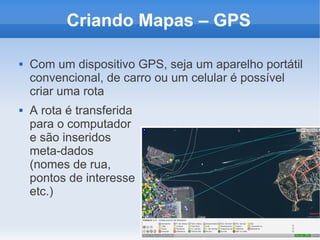

35. Criando Mapas – GPS
 Com um dispositivo GPS, seja um aparelho portátil
convencional, de carro ou um celular é possível
criar uma rota
 A rota é transferida
para o computador
e são inseridos
meta-dados
(nomes de rua,
pontos de interesse
etc.)

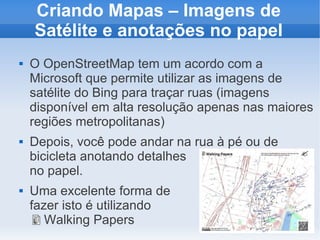

36. Criando Mapas – Imagens de
Satélite e anotações no papel
 O OpenStreetMap tem um acordo com a
Microsoft que permite utilizar as imagens de
satélite do Bing para traçar ruas (imagens
disponível em alta resolução apenas nas maiores
regiões metropolitanas)
 Depois, você pode andar na rua à pé ou de
bicicleta anotando detalhes
no papel.
 Uma excelente forma de
fazer isto é utilizando
Walking Papers

37. Mapping Parties
 Encontros com o objetivo de mapear uma
região
 Após se encontrarem e passarem o
procedimento para os novatos, os participantes
se dividem indo em
pares para cada parte
anotando detalhes;
depois voltam ao
ponto de encontro
e passam para o PC.

38. Editor – Potlatch

39. Editor – Potlatch
 Feito em Flash –
edição direto no site
 Overlay opcional com
imagens de satélite
do Yahoo!, Bing e
outras
 Simples e fácil para
inserir ruas e pontos
de interesse

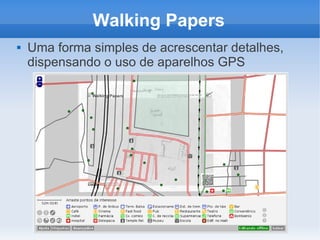

40. Walking Papers
 Uma forma simples de acrescentar detalhes,
dispensando o uso de aparelhos GPS

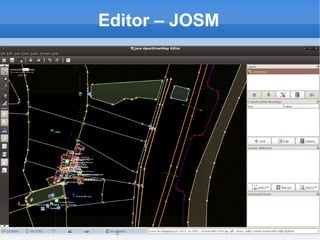

41. Editor – JOSM

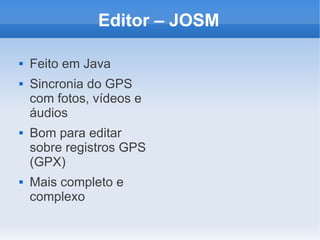

42. Editor – JOSM
 Feito em Java
 Sincronia do GPS
com fotos, vídeos e
áudios
 Bom para editar
sobre registros GPS
(GPX)
 Mais completo e
complexo

43. Editor – Merkaartor

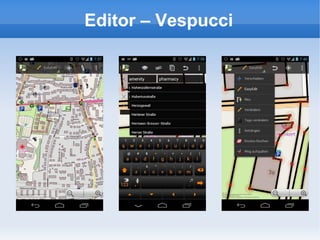

44. Editor – Vespucci

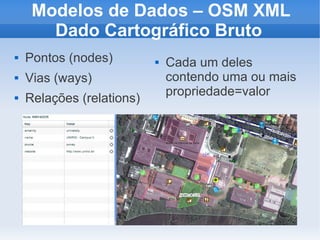

45. Modelos de Dados – OSM XML
Dado Cartográfico Bruto
 Pontos (nodes)  Cada um deles
 Vias (ways) contendo uma ou mais
propriedade=valor
 Relações (relations)

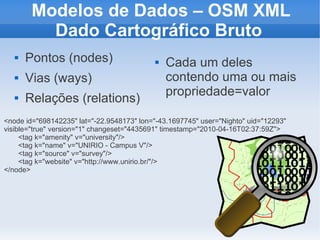

46. Modelos de Dados – OSM XML
Dado Cartográfico Bruto
 Pontos (nodes)  Cada um deles
 Vias (ways) contendo uma ou mais
propriedade=valor
 Relações (relations)
<node id="698142235" lat="-22.9548173" lon="-43.1697745" user="Nighto" uid="12293"
visible="true" version="1" changeset="4435691" timestamp="2010-04-16T02:37:59Z">
<tag k="amenity" v="university"/>
<tag k="name" v="UNIRIO - Campus V"/>
<tag k="source" v="survey"/>
<tag k="website" v="http://www.unirio.br/"/>
</node>

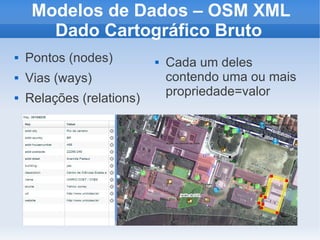

47. Modelos de Dados – OSM XML
Dado Cartográfico Bruto
 Pontos (nodes)  Cada um deles
 Vias (ways) contendo uma ou mais
propriedade=valor
 Relações (relations)

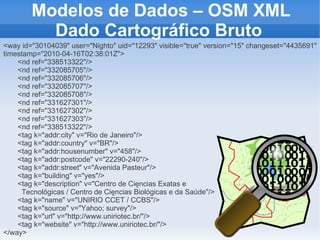

48. Modelos de Dados – OSM XML
Dado Cartográfico Bruto
<way id="30104039" user="Nighto" uid="12293" visible="true" version="15" changeset="4435691"
timestamp="2010-04-16T02:38:01Z">
<nd ref="338513322"/>
<nd ref="332085705"/>
<nd ref="332085706"/>
<nd ref="332085707"/>
<nd ref="332085708"/>
<nd ref="331627301"/>
<nd ref="331627302"/>
<nd ref="331627303"/>
<nd ref="338513322"/>
<tag k="addr:city" v="Rio de Janeiro"/>
<tag k="addr:country" v="BR"/>
<tag k="addr:housenumber" v="458"/>
<tag k="addr:postcode" v="22290-240"/>
<tag k="addr:street" v="Avenida Pasteur"/>
<tag k="building" v="yes"/>
<tag k="description" v="Centro de Cięncias Exatas e
Tecnológicas / Centro de Cięncias Biológicas e da Saúde"/>
<tag k="name" v="UNIRIO CCET / CCBS"/>
<tag k="source" v="Yahoo; survey"/>
<tag k="url" v="http://www.uniriotec.br/"/>
<tag k="website" v="http://www.uniriotec.br/"/>
</way>

49. Dados Cartográficos Brutos –
Modelos de Dados – OSM XML
<relation id="610748" user="Nighto" uid="12293"
visible="true" version="1" changeset="4528157"
timestamp="2010-04-26T04:01:57Z">
<member type="node" ref="506042601" role=""/>
<member type="way" ref="47513738" role=""/>
<member type="node" ref="607513137" role=""/>
<tag k="bicycle" v="yes"/>
<tag k="duration" v="70"/>
<tag k="foot" v="yes"/>
<tag k="motorcar" v="no"/>
<tag k="motorcycle" v="no"/>
<tag k="name" v="Praça XV de Novembro-Paquetá"/>
<tag k="operator" v="Barcas S/A"/>
<tag k="route" v="ferry"/>
<tag k="source" v="GPS"/>
<tag k="type" v="route"/>
<tag k="website" v="http://www.barcas-sa.com.br/"/>
</relation>

50. Renderizador – Mapnik
 Renderizador oficial
do OpenStreetMap
 Gera arquivos PNG e
JPG
 Feito em C++ e
Python

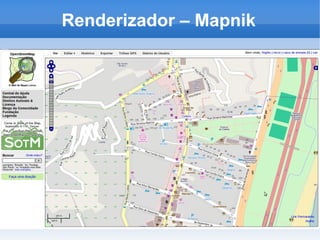

51. Renderizador – Mapnik

52. Renderizador – Mapnik

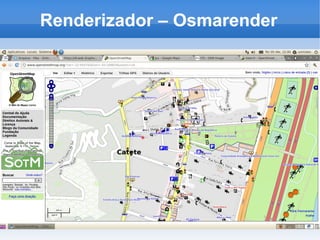

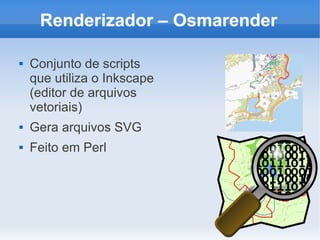

53. Renderizador – Osmarender
 Conjunto de scripts
que utiliza o Inkscape
(editor de arquivos
vetoriais)
 Gera arquivos SVG
 Feito em Perl

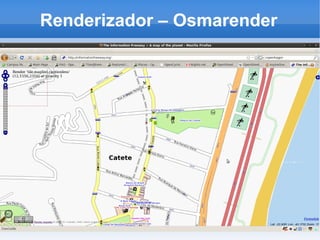

54. Renderizador – Osmarender

55. Renderizador – Osmarender

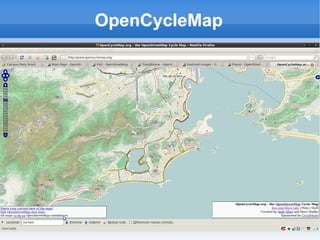

56. OpenCycleMap

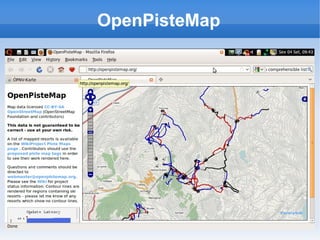

57. OpenPisteMap

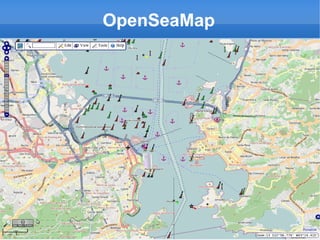

58. OpenSeaMap

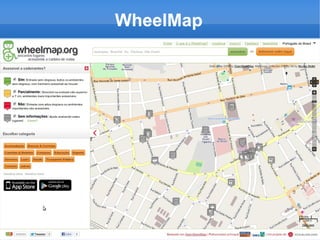

59. WheelMap

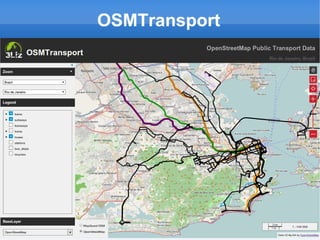

60. OSMTransport

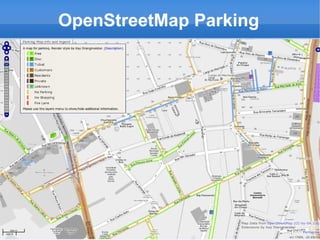

61. OpenStreetMap Parking

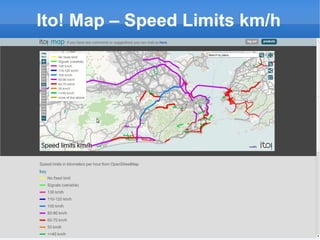

62. Ito! Map – Speed Limits km/h

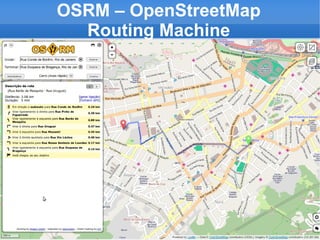

63. OSRM – OpenStreetMap
Routing Machine

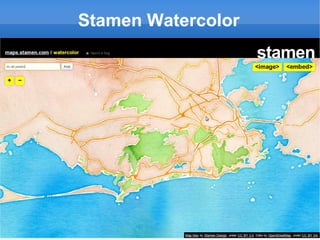

64. Stamen Watercolor

65. 8-bit City

66. Comunidade Brasileira do
OpenStreetMap
 Apesar de muito popular na Europa e nos
EUA, ainda é relativamente desconhecido no
Brasil
 Lista de discussão –
talk-br@openstreetmap.org
 Site http://openstreetmap.org/ e Potlatch
(editor em Flash) 100% traduzidos,
JOSM e Merkaartor parcialmente traduzidos
 Mapas Livres – http://mapaslivres.org/
com tutoriais em vídeo, canal no YouTube,
Twitter e afins

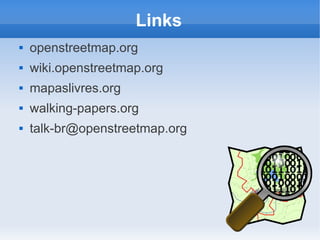

67. Links
 openstreetmap.org
 wiki.openstreetmap.org
 mapaslivres.org
 walking-papers.org
 talk-br@openstreetmap.org

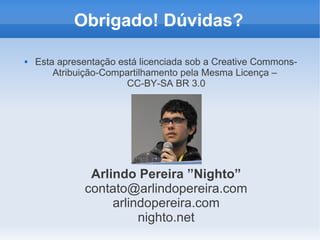

68. Obrigado! Dúvidas?
 Esta apresentação está licenciada sob a Creative Commons-
Atribuição-Compartilhamento pela Mesma Licença –
CC-BY-SA BR 3.0
Arlindo Pereira ”Nighto”
contato@arlindopereira.com
arlindopereira.com
nighto.net
