1. GOOGLE EARTH
Thiago Furtado
Rogério Lima
1

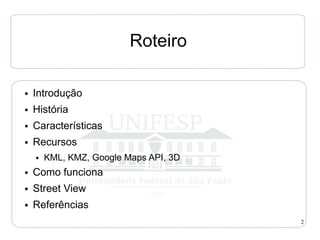

2. Roteiro
● Introdução
● História
● Características
● Recursos
● KML, KMZ, Google Maps API, 3D
● Como funciona
● Street View
● Referências
2

3. INTRODUÇÃO
● GIS – Geographic Information System
● Primeiro GIS gratuíto e de fácil utilização
● Atualmente, possui as versões grátis e Pro (US$ 399,00
p/ ano)
● Pro:
– Módulos extras de impressão
– Importação de dados GIS
– Movie making
– Medição de raio e área
3

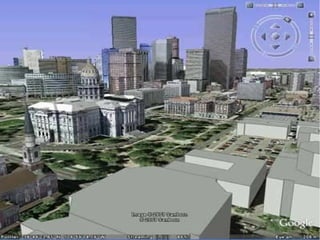

4. 4

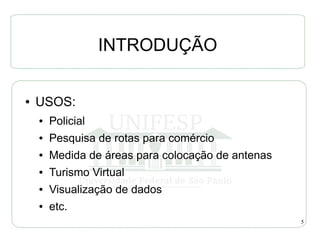

5. INTRODUÇÃO
● USOS:
● Policial
● Pesquisa de rotas para comércio
● Medida de áreas para colocação de antenas
● Turismo Virtual
● Visualização de dados
● etc.
5

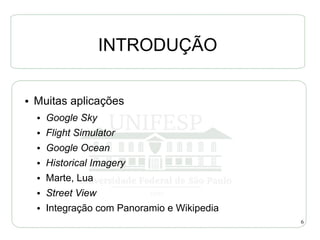

6. INTRODUÇÃO
● Muitas aplicações
● Google Sky
● Flight Simulator
● Google Ocean
● Historical Imagery
● Marte, Lua
● Street View
● Integração com Panoramio e Wikipedia
6

7. 7

8. HISTÓRIA
● Inicialmente, se chamava EarthViewer 3D, da
empresa Keyhole, Inc. Custava US$ 90,00 a/a
● Subsidiada pela CIA
● Foi comprado pela Google em 2004
● Primeira versão em 2005
● A versão Plus foi descontinuada em 2008
● Mais de 1 bilhão de downloads
8

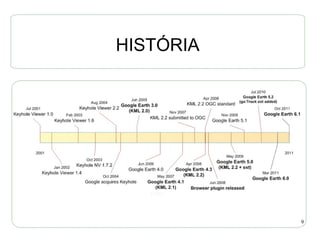

9. HISTÓRIA
9

10. HISTÓRIA
● Em 2007, Hamburg foi a primeira cidade
totalmente desenhada em 3D
● Imagens do desastre do Haiti em 12/01/10
foram liberadas em 17/01/10
● Em 2010, SIO, NOAA, US Navy, NGA e
GEBCO Atualizaram as imagens do oceano
10

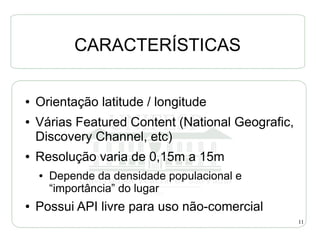

11. CARACTERÍSTICAS
● Orientação latitude / longitude
● Várias Featured Content (National Geografic,
Discovery Channel, etc)
● Resolução varia de 0,15m a 15m
● Depende da densidade populacional e
“importância” do lugar
● Possui API livre para uso não-comercial
11

12. CARACTERÍSTICAS
● Não provê mecanismos para geocoding
● Cada imagem pode ter até 3 anos de
defasagem
● Base de dados muito grande
●
Para 1 pixel p/ km2, 2,4GB de dados (imagem
40000 x 20000 pixels)
● Fotos de satélite e aviões
12

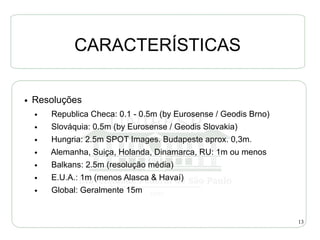

13. CARACTERÍSTICAS
● Resoluções
● Republica Checa: 0.1 - 0.5m (by Eurosense / Geodis Brno)
● Slováquia: 0.5m (by Eurosense / Geodis Slovakia)
● Hungria: 2.5m SPOT Images. Budapeste aprox. 0,3m.
● Alemanha, Suiça, Holanda, Dinamarca, RU: 1m ou menos
● Balkans: 2.5m (resolução média)
● E.U.A.: 1m (menos Alasca & Havaí)
● Global: Geralmente 15m
13

14. CARACTERÍSTICAS
● Provedores de Imagens
● CNES
● DigitalGlobe — the provider of high resolution imagery to Google Earth
● EarthSat
● First Base Solutions
● GeoEye-1 (ORBVIEW-3's successor)
● GlobeXplorer
● IKONOS (ORBVIEW-2 is successor)
● Pictometry International
● Spot Image
14

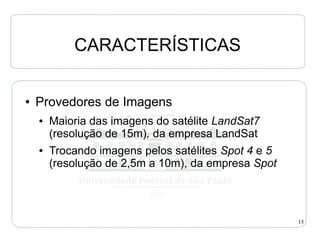

15. CARACTERÍSTICAS
● Provedores de Imagens
● Maioria das imagens do satélite LandSat7
(resolução de 15m), da empresa LandSat
● Trocando imagens pelos satélites Spot 4 e 5
(resolução de 2,5m a 10m), da empresa Spot
15

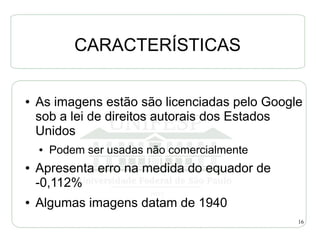

16. CARACTERÍSTICAS
● As imagens estão são licenciadas pelo Google
sob a lei de direitos autorais dos Estados
Unidos
● Podem ser usadas não comercialmente
● Apresenta erro na medida do equador de
-0,112%
● Algumas imagens datam de 1940
16

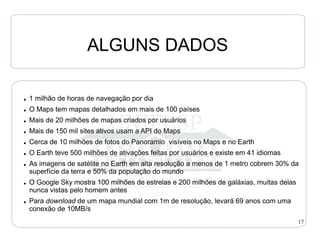

17. ALGUNS DADOS
● 1 milhão de horas de navegação por dia
● O Maps tem mapas detalhados em mais de 100 países
● Mais de 20 milhões de mapas criados por usuários
● Mais de 150 mil sites ativos usam a API do Maps
● Cerca de 10 milhões de fotos do Panoramio visíveis no Maps e no Earth
● O Earth teve 500 milhões de ativações feitas por usuários e existe em 41 idiomas
● As imagens de satélite no Earth em alta resolução a menos de 1 metro cobrem 30% da
superfície da terra e 50% da população do mundo
● O Google Sky mostra 100 milhões de estrelas e 200 milhões de galáxias, muitas delas
nunca vistas pelo homem antes
● Para download de um mapa mundial com 1m de resolução, levará 69 anos com uma
conexão de 10MB/s
17

18. RECURSOS
● PlaceMarks
● Está para o Earth assim como o bookmark está
para o web browse
● É editável através de aquivo KML
18

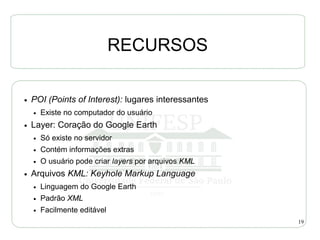

19. RECURSOS
● POI (Points of Interest): lugares interessantes
● Existe no computador do usuário
● Layer: Coração do Google Earth
● Só existe no servidor
● Contém informações extras
● O usuário pode criar layers por arquivos KML
● Arquivos KML: Keyhole Markup Language
● Linguagem do Google Earth
● Padrão XML
● Facilmente editável
19

20. RECURSOS
● POI (Points of Interest): lugares interessantes
● Existe no computador do usuário
● Layer: Coração do Google Earth
● Só existe no servidor
● Contém informações extras
● O usuário pode criar layers por arquivos KML
● Arquivos KML: Keyhole Markup Language
● Linguagem do Google Earth
● Padrão XML
● Facilmente editável
20

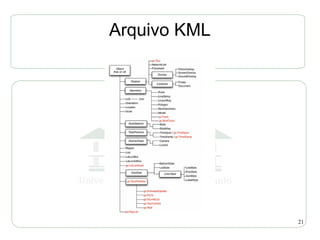

21. Arquivo KML
21

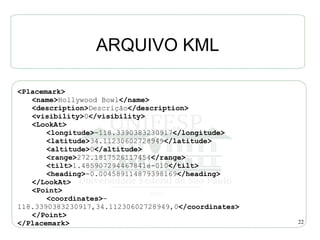

22. ARQUIVO KML
<Placemark>
<name>Hollywood Bowl</name>
<description>Descrição</description>
<visibility>0</visibility>
<LookAt>
<longitude>-118.3390383230917</longitude>
<latitude>34.11230602728949</latitude>
<altitude>0</altitude>
<range>272.1817526117454</range>
<tilt>1.485907294467841e-010</tilt>
<heading>-0.004589114879398169</heading>
</LookAt>
<Point>
<coordinates>-
118.3390383230917,34.11230602728949,0</coordinates>
</Point>
</Placemark> 22

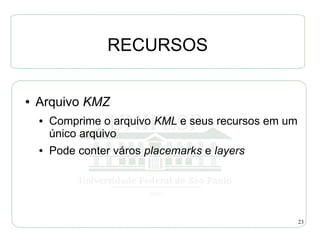

23. RECURSOS
● Arquivo KMZ
● Comprime o arquivo KML e seus recursos em um
único arquivo
● Pode conter város placemarks e layers
23

24. 3D
● Podemos inserir placemarks 3D com arquivo
KML através das tags <MultiGeometry> e
<extrude>
24

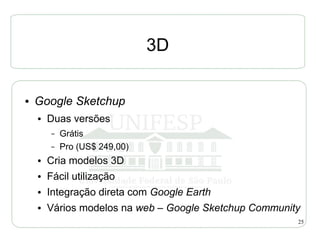

25. 3D
● Google Sketchup
● Duas versões
– Grátis
– Pro (US$ 249,00)
● Cria modelos 3D
● Fácil utilização
● Integração direta com Google Earth
● Vários modelos na web – Google Sketchup Community
25

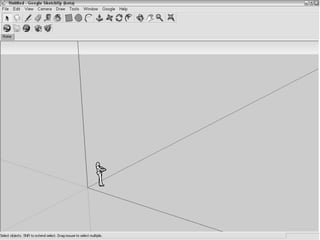

26. 26

27. GOOGLE MAPS API
● Conjunto de classes em Javascript e Flash (deprecated,
2/9/2011)
● Versão 3 mais voltada a dispositivos móveis
● Pega informações dos mapas do Google
● Para usar:
● Precisa-se de uma chave
● Servidor na internet (não dá para desenvolver off-line)
– Biblioteca carregada de http://maps.googleapis.com/maps/api/js
● Padrão XHTML
27
● Protocolo SOAP (Simple Object Access Protocol).

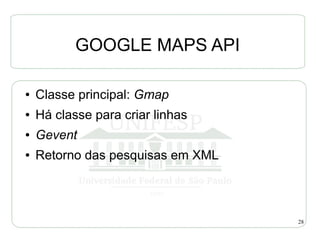

28. GOOGLE MAPS API
● Classe principal: Gmap
● Há classe para criar linhas
● Gevent
● Retorno das pesquisas em XML
28

29. GOOGLE MAPS API
import com.google.soap.search.*;
import java.io.*;
public class GMapsAPISearch {
public static void main(String[] args) {
String Key = “XXX”;
GoogleSearch s = new GoogleSearch();
s.setKey(Key);
try {
s.setQueryString(args[0]);
GoogleSearchResult r = s.doSearch();
System.out.println(“ Results:”);
System.out.println(r.toString());
} catch (GoogleSearchFault f) {
System.out.println(“Search failed:”);
System.out.println(f.toString());
}
} 29
}

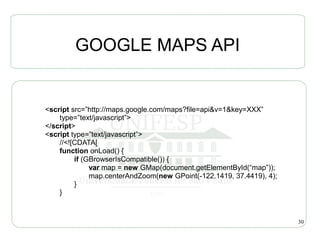

30. GOOGLE MAPS API
<script src=”http://maps.google.com/maps?file=api&v=1&key=XXX”
type=”text/javascript”>
</script>
<script type=”text/javascript”>
//<![CDATA[
function onLoad() {
if (GBrowserIsCompatible()) {
var map = new GMap(document.getElementById(“map”));
map.centerAndZoom(new GPoint(-122.1419, 37.4419), 4);
}
}
30

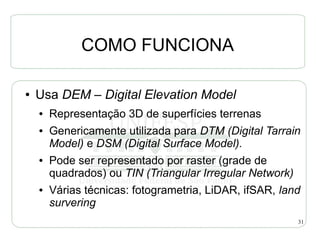

31. COMO FUNCIONA
● Usa DEM – Digital Elevation Model
● Representação 3D de superfícies terrenas
● Genericamente utilizada para DTM (Digital Tarrain
Model) e DSM (Digital Surface Model).
● Pode ser representado por raster (grade de
quadrados) ou TIN (Triangular Irregular Network)
● Várias técnicas: fotogrametria, LiDAR, ifSAR, land
survering
31

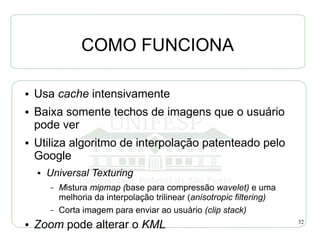

32. COMO FUNCIONA
● Usa cache intensivamente
● Baixa somente techos de imagens que o usuário
pode ver
● Utiliza algoritmo de interpolação patenteado pelo
Google
● Universal Texturing
– Mistura mipmap (base para compressão wavelet) e uma
melhoria da interpolação trilinear (anisotropic filtering)
– Corta imagem para enviar ao usuário (clip stack)
● Zoom pode alterar o KML 32

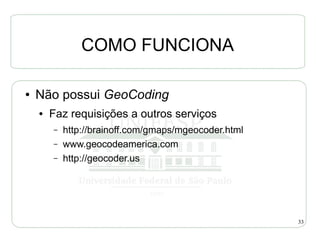

33. COMO FUNCIONA
● Não possui GeoCoding
● Faz requisições a outros serviços
– http://brainoff.com/gmaps/mgeocoder.html
– www.geocodeamerica.com
– http://geocoder.us
33

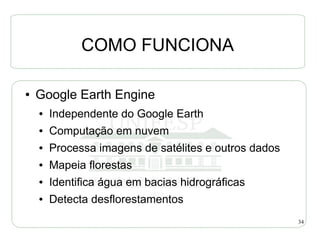

34. COMO FUNCIONA
● Google Earth Engine
● Independente do Google Earth
● Computação em nuvem
● Processa imagens de satélites e outros dados
● Mapeia florestas
● Identifica água em bacias hidrográficas
● Detecta desflorestamentos
34

35. GOOGLE STREET VIEW
35

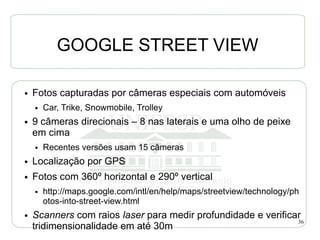

36. GOOGLE STREET VIEW
● Fotos capturadas por câmeras especiais com automóveis
● Car, Trike, Snowmobile, Trolley
● 9 câmeras direcionais – 8 nas laterais e uma olho de peixe
em cima
● Recentes versões usam 15 câmeras
● Localização por GPS
● Fotos com 360º horizontal e 290º vertical
● http://maps.google.com/intl/en/help/maps/streetview/technology/ph
otos-into-street-view.html
● Scanners com raios laser para medir profundidade e verificar
36
tridimensionalidade em até 30m

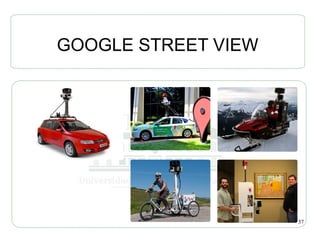

37. GOOGLE STREET VIEW
37

38. GOOGLE STREET VIEW
38

39. 39

40. 40

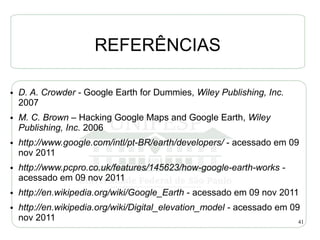

41. REFERÊNCIAS
● D. A. Crowder - Google Earth for Dummies, Wiley Publishing, Inc.
2007
● M. C. Brown – Hacking Google Maps and Google Earth, Wiley
Publishing, Inc. 2006
● http://www.google.com/intl/pt-BR/earth/developers/ - acessado em 09
nov 2011
● http://www.pcpro.co.uk/features/145623/how-google-earth-works -
acessado em 09 nov 2011
● http://en.wikipedia.org/wiki/Google_Earth - acessado em 09 nov 2011
● http://en.wikipedia.org/wiki/Digital_elevation_model - acessado em 09
nov 2011 41

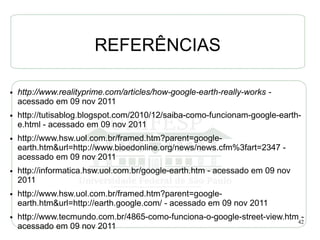

42. REFERÊNCIAS
● http://www.realityprime.com/articles/how-google-earth-really-works -
acessado em 09 nov 2011
● http://tutisablog.blogspot.com/2010/12/saiba-como-funcionam-google-earth-
e.html - acessado em 09 nov 2011
● http://www.hsw.uol.com.br/framed.htm?parent=google-
earth.htm&url=http://www.bioedonline.org/news/news.cfm%3fart=2347 -
acessado em 09 nov 2011
● http://informatica.hsw.uol.com.br/google-earth.htm - acessado em 09 nov
2011
● http://www.hsw.uol.com.br/framed.htm?parent=google-
earth.htm&url=http://earth.google.com/ - acessado em 09 nov 2011
● http://www.tecmundo.com.br/4865-como-funciona-o-google-street-view.htm42
-
acessado em 09 nov 2011
