Ciclo de Palestras do SINDPD-RJ - Apresentando o OpenStreetMap
O documento apresenta o OpenStreetMap, um projeto colaborativo para criação de mapas de todo o mundo. O OpenStreetMap permite que usuários mapeiem locais e adicionem detalhes usando editores online ou dispositivos móveis. Os dados do OpenStreetMap são de código aberto e podem ser usados livremente.
Ciclo de Palestras do SINDPD-RJ - Apresentando o OpenStreetMap
- 1. Apresentando o OpenStreetMap ArlindoPereira arlindopereira.com contato@arlindopereira.com08 de julho de 2013
- 2. Arlindo ”Nighto” Pereira GoogleStreet View ©2010 Google

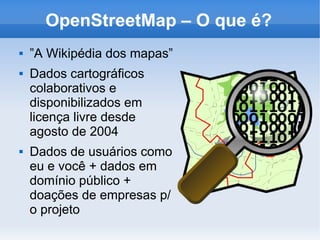

- 3. OpenStreetMap – Oque é? ”A Wikipédia dos mapas” Dados cartográficos colaborativos e disponibilizados em licença livre desde agosto de 2004 Dados de usuários como eu e você + dados em domínio público + doações de empresas p/ o projeto

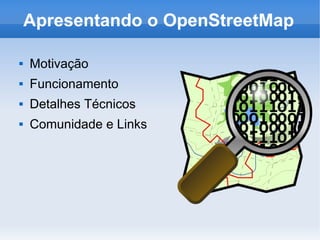

- 4. Apresentando o OpenStreetMap Motivação Funcionamento Detalhes Técnicos Comunidade e Links

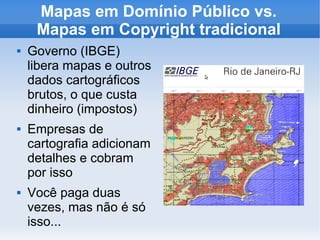

- 5. Mapas em DomínioPúblico vs. Mapas em Copyright tradicional Governo (IBGE) libera mapas e outros dados cartográficos brutos, o que custa dinheiro (impostos) Empresas de cartografia adicionam detalhes e cobram por isso Você paga duas vezes, mas não é só isso...
- 6. Copyright Easter Eggs:Erros Induzidos Empresas que produzem mapas introduzem erros propositais, chamados de Copyright Easter Eggs São becos, escolas, igrejas não existentes ou com escrita ou pronúncia diferente Tem o objetivo de ”pegar no flagra” quem os copia

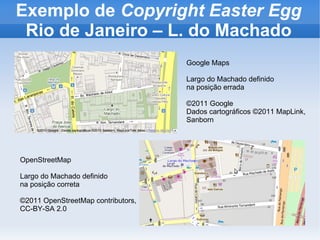

- 7. Exemplo de CopyrightEaster Egg Rio de Janeiro – L. do Machado Google Maps Largo do Machado definido na posição errada ©2011 Google Dados cartográficos ©2011 MapLink, Sanborn OpenStreetMap Largo do Machado definido na posição correta ©2011 OpenStreetMap contributors, CC-BY-SA 2.0

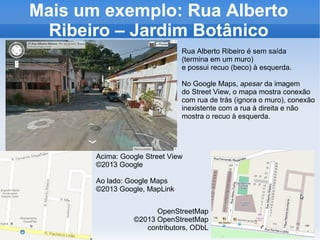

- 8. Mais um exemplo:Rua Alberto Ribeiro – Jardim Botânico Acima: Google Street View ©2013 Google Ao lado: Google Maps ©2013 Google, MapLink OpenStreetMap ©2013 OpenStreetMap contributors, ODbL Rua Alberto Ribeiro é sem saída (termina em um muro) e possui recuo (beco) à esquerda. No Google Maps, apesar da imagem do Street View, o mapa mostra conexão com rua de trás (ignora o muro), conexão inexistente com a rua à direita e não mostra o recuo à esquerda.
- 9. Participação do Usuário Também não é possível corrigir os erros ou adicionar dados, como locais interessantes. Projetos semelhantes, como o Wikimapia, também tem a licença restritiva (copyright), o que nos leva ao próximo ponto... ©

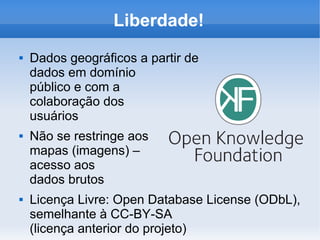

- 10. Liberdade! Dados geográficosa partir de dados em domínio público e com a colaboração dos usuários Não se restringe aos mapas (imagens) – acesso aos dados brutos Licença Livre: Open Database License (ODbL), semelhante à CC-BY-SA (licença anterior do projeto)
- 11. Não seriamuito mais fácil usar o Google Maps? A licença do OpenStreetMap preza a liberdade dos dados, não só a gratuidade. Na filosofia do software livre, ”free as in speech” além do ”free as in beer”. Dados Livres são aqueles que posso: Compartilhar Reutilizar com ou sem lucro Redistribuir trabalho derivado Dados cartográficos de verdade! Ao contrário do Google Maps, onde você só tem acesso às imagens renderizadas dos mapas, com o OpenStreetMap você tem acesso aos dados vetoriais, o que possibilita dentre outras coisas roteamento e acesso offline, semelhante a um sistema GIS. Perguntas Frequentes
- 12. Não dámuito trabalho criar mapas do mundo inteiro? Sim, mas é divertido. :) Hoje o OpenStreetMap conta com: 1,2M+ usuários registrados; 1,9B+ de pontos; 189M+ de caminhos (linhas ou polígonos como ruas, lagos etc.); http://www.openstreetmap.org/stats/data_stats.html Perguntas Frequentes Dados de 07/07/2013
- 13. Teste de Liberdadedos dados – Torta OSM Para os dados geográficos passarem no teste da torta, você deve poder: Compartilhar os dados com alguém livremente (o padeiro); Reutilizar os dados para uma atividade lucrativa (assar bolos); Redistribuição livre do trabalho derivado (o bolo).

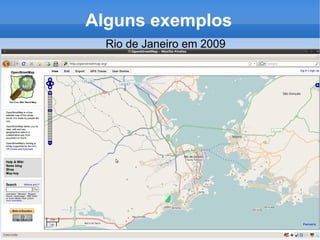

- 14. Alguns exemplos Rio deJaneiro em 2009

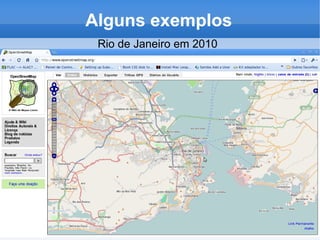

- 15. Alguns exemplos Rio deJaneiro em 2010

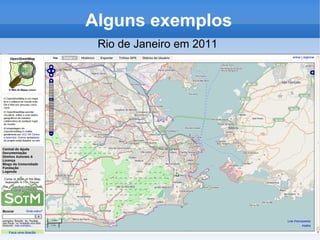

- 16. Alguns exemplos Rio deJaneiro em 2011

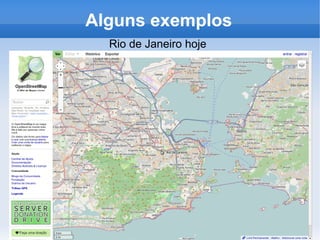

- 17. Alguns exemplos Rio deJaneiro hoje
- 18.

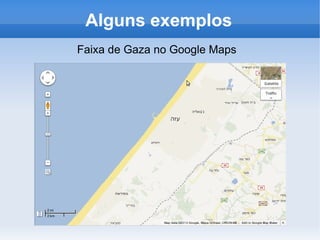

- 19. Alguns exemplos Faixa deGaza no Google Maps

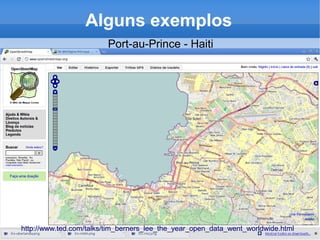

- 20. Alguns exemplos Port-au-Prince -Haiti http://www.ted.com/talks/tim_berners_lee_the_year_open_data_went_worldwide.html
- 21. Alguns exemplos Kibera –Nairobi – Kenya

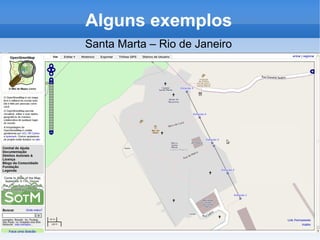

- 22. Alguns exemplos Santa Marta– Rio de Janeiro
- 23.
- 24. RMRJ – RegiãoMetropolitana do Rio de Janeiro – 2011
- 25. RMRJ – RegiãoMetropolitana do Rio de Janeiro – 2013 (janeiro)

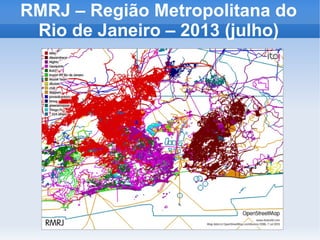

- 26. RMRJ – RegiãoMetropolitana do Rio de Janeiro – 2013 (julho)
- 27. Centro do Rio,Niterói e São Gonçalo – 2011

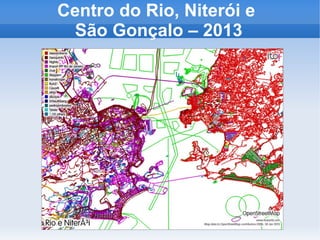

- 28. Centro do Rio,Niterói e São Gonçalo – 2013

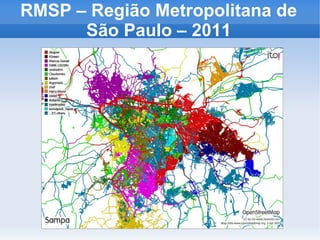

- 29. RMSP – RegiãoMetropolitana de São Paulo – 2011

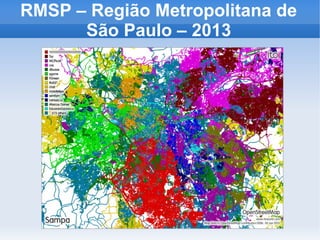

- 30. RMSP – RegiãoMetropolitana de São Paulo – 2013

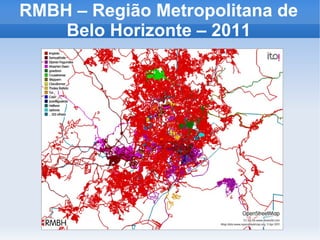

- 31. RMBH – RegiãoMetropolitana de Belo Horizonte – 2011
- 32. RMBH – RegiãoMetropolitana de Belo Horizonte – 2013
- 33.
- 34.
- 35. Utilização Comercial Mapaturístico de København

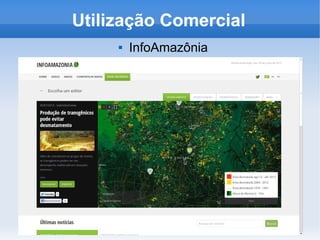

- 36.

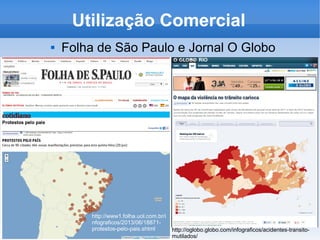

- 37. Utilização Comercial Folhade São Paulo e Jornal O Globo http://www1.folha.uol.com.br/i nfograficos/2013/06/18871- protestos-pelo-pais.shtml http://oglobo.globo.com/infograficos/acidentes-transito- mutilados/

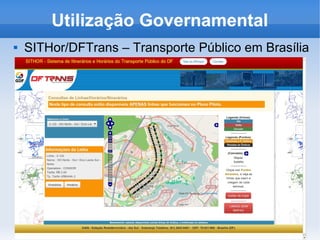

- 38. Utilização Governamental SITHor/DFTrans– Transporte Público em Brasília

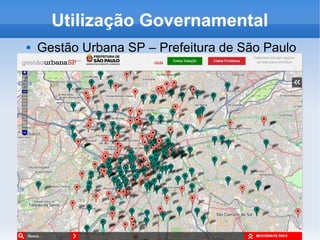

- 39. Utilização Governamental GestãoUrbana SP – Prefeitura de São Paulo

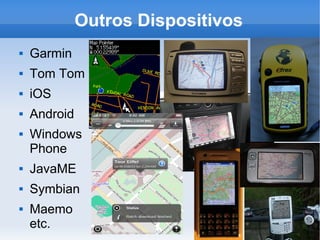

- 40. Outros Dispositivos Garmin Tom Tom iOS Android Windows Phone JavaME Symbian Maemo etc.

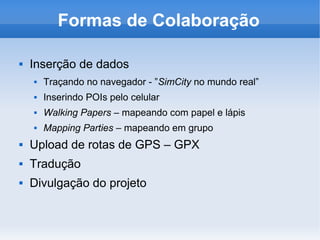

- 41. Formas de Colaboração Inserção de dados Traçando no navegador - ”SimCity no mundo real” Inserindo POIs pelo celular Walking Papers – mapeando com papel e lápis Mapping Parties – mapeando em grupo Upload de rotas de GPS – GPX Tradução Divulgação do projeto

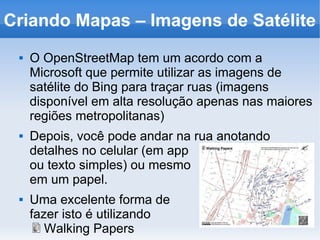

- 42. Criando Mapas –Imagens de Satélite O OpenStreetMap tem um acordo com a Microsoft que permite utilizar as imagens de satélite do Bing para traçar ruas (imagens disponível em alta resolução apenas nas maiores regiões metropolitanas) Depois, você pode andar na rua anotando detalhes no celular (em app ou texto simples) ou mesmo em um papel. Uma excelente forma de fazer isto é utilizando Walking Papers

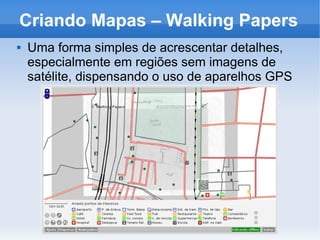

- 43. Criando Mapas –Walking Papers Uma forma simples de acrescentar detalhes, especialmente em regiões sem imagens de satélite, dispensando o uso de aparelhos GPS

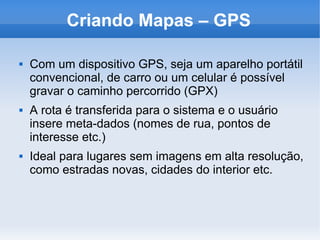

- 44. Criando Mapas –GPS Com um dispositivo GPS, seja um aparelho portátil convencional, de carro ou um celular é possível gravar o caminho percorrido (GPX) A rota é transferida para o sistema e o usuário insere meta-dados (nomes de rua, pontos de interesse etc.) Ideal para lugares sem imagens em alta resolução, como estradas novas, cidades do interior etc.

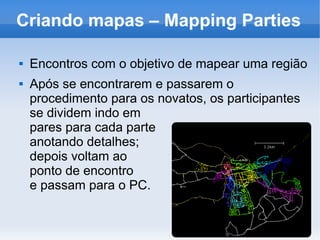

- 45. Criando mapas –Mapping Parties Encontros com o objetivo de mapear uma região Após se encontrarem e passarem o procedimento para os novatos, os participantes se dividem indo em pares para cada parte anotando detalhes; depois voltam ao ponto de encontro e passam para o PC.
- 46. Ferramental Tecnológico Editores– iD, Potlatch, JOSM, Vespucci etc. Base de dados – PosgreSQL + PostGIS Renderizador – Mapnik Servidor – Apache mod_tile + renderd Cliente – OpenLayers ou Leaflet.js
- 47.

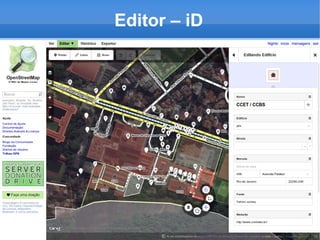

- 48. Editor – iD Editor padrão do projeto Feito em JavaScript – edição direto no site Overlay opcional com imagens de satélite do Bing e outros Simples e fácil para inserir ruas e pontos de interesse Por ser em JS, pode ser usado em dispositivos móveis como tablets Software livre, WTFPL
- 49.

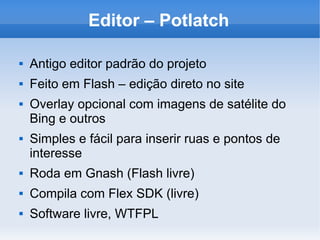

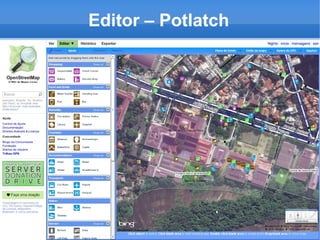

- 50. Editor – Potlatch Antigo editor padrão do projeto Feito em Flash – edição direto no site Overlay opcional com imagens de satélite do Bing e outros Simples e fácil para inserir ruas e pontos de interesse Roda em Gnash (Flash livre) Compila com Flex SDK (livre) Software livre, WTFPL
- 51.

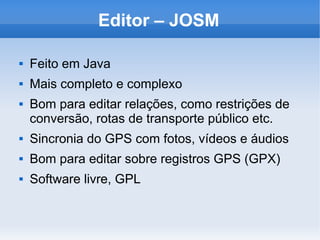

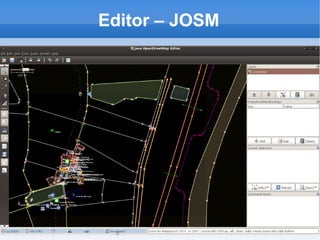

- 52. Editor – JOSM Feito em Java Mais completo e complexo Bom para editar relações, como restrições de conversão, rotas de transporte público etc. Sincronia do GPS com fotos, vídeos e áudios Bom para editar sobre registros GPS (GPX) Software livre, GPL

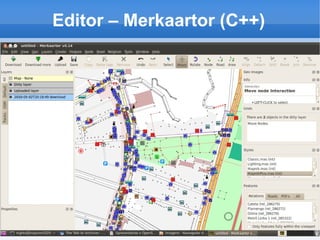

- 53. Editor – Merkaartor(C++)

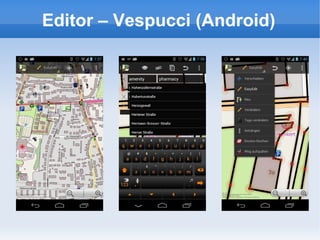

- 54. Editor – Vespucci(Android)

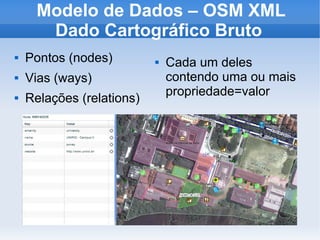

- 55. Modelo de Dados– OSM XML Dado Cartográfico Bruto Pontos (nodes) Vias (ways) Relações (relations) Cada um deles contendo uma ou mais propriedade=valor
- 56. Modelo de Dados– OSM XML Dado Cartográfico Bruto <node id="698142235" lat="-22.9548173" lon="-43.1697745" user="Nighto" uid="12293" visible="true" version="1" changeset="4435691" timestamp="2010-04-16T02:37:59Z"> <tag k="amenity" v="university"/> <tag k="name" v="UNIRIO - Campus V"/> <tag k="source" v="survey"/> <tag k="website" v="http://www.unirio.br/"/> </node> Pontos (nodes) Vias (ways) Relações (relations) Cada um deles contendo uma ou mais propriedade=valor

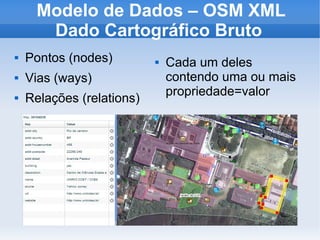

- 57. Modelo de Dados– OSM XML Dado Cartográfico Bruto Pontos (nodes) Vias (ways) Relações (relations) Cada um deles contendo uma ou mais propriedade=valor

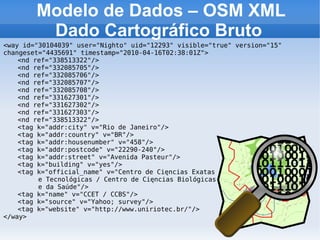

- 58. Modelo de Dados– OSM XML Dado Cartográfico Bruto <way id="30104039" user="Nighto" uid="12293" visible="true" version="15" changeset="4435691" timestamp="2010-04-16T02:38:01Z"> <nd ref="338513322"/> <nd ref="332085705"/> <nd ref="332085706"/> <nd ref="332085707"/> <nd ref="332085708"/> <nd ref="331627301"/> <nd ref="331627302"/> <nd ref="331627303"/> <nd ref="338513322"/> <tag k="addr:city" v="Rio de Janeiro"/> <tag k="addr:country" v="BR"/> <tag k="addr:housenumber" v="458"/> <tag k="addr:postcode" v="22290-240"/> <tag k="addr:street" v="Avenida Pasteur"/> <tag k="building" v="yes"/> <tag k="official_name" v="Centro de Cięncias Exatas e Tecnológicas / Centro de Cięncias Biológicas e da Saúde"/> <tag k="name" v="CCET / CCBS"/> <tag k="source" v="Yahoo; survey"/> <tag k="website" v="http://www.uniriotec.br/"/> </way>

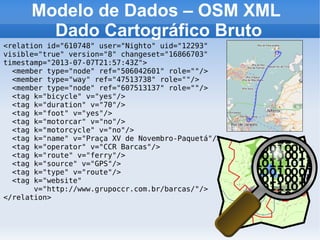

- 59. Modelo de Dados– OSM XML Dado Cartográfico Bruto <relation id="610748" user="Nighto" uid="12293" visible="true" version="8" changeset="16866703" timestamp="2013-07-07T21:57:43Z"> <member type="node" ref="506042601" role=""/> <member type="way" ref="47513738" role=""/> <member type="node" ref="607513137" role=""/> <tag k="bicycle" v="yes"/> <tag k="duration" v="70"/> <tag k="foot" v="yes"/> <tag k="motorcar" v="no"/> <tag k="motorcycle" v="no"/> <tag k="name" v="Praça XV de Novembro-Paquetá"/> <tag k="operator" v="CCR Barcas"/> <tag k="route" v="ferry"/> <tag k="source" v="GPS"/> <tag k="type" v="route"/> <tag k="website" v="http://www.grupoccr.com.br/barcas/"/> </relation>

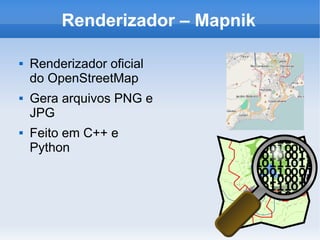

- 60. Renderizador – Mapnik Renderizador oficial do OpenStreetMap Gera arquivos PNG e JPG Feito em C++ e Python

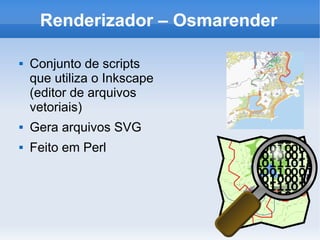

- 61. Renderizador – Osmarender Conjunto de scripts que utiliza o Inkscape (editor de arquivos vetoriais) Gera arquivos SVG Feito em Perl
- 62.
- 63.
- 64.
- 65.
- 66. OSRM – OpenStreetMapRouting Machine http://osrm.at
- 67.
- 68.
- 69.
- 70.
- 71.
- 72.

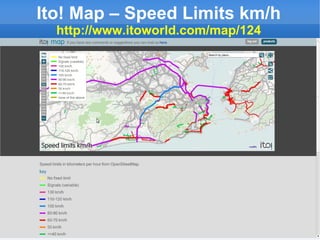

- 73. Ito! Map –Speed Limits km/h http://www.itoworld.com/map/124
- 74.
- 75.
- 76.
- 77. Usando o OpenStreetMap emprojetos na web Switch2OSM - http://switch2osm.org/ OpenLayers - http://openlayers.org/ Leaflet - http://leafletjs.com/ CloudMade - http://cloudmade.com/ MapBox - http://www.mapbox.com/

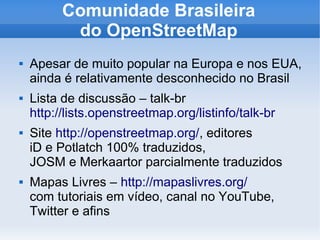

- 78. Comunidade Brasileira do OpenStreetMap Apesar de muito popular na Europa e nos EUA, ainda é relativamente desconhecido no Brasil Lista de discussão – talk-br http://lists.openstreetmap.org/listinfo/talk-br Site http://openstreetmap.org/, editores iD e Potlatch 100% traduzidos, JOSM e Merkaartor parcialmente traduzidos Mapas Livres – http://mapaslivres.org/ com tutoriais em vídeo, canal no YouTube, Twitter e afins
- 79. Obrigado! Dúvidas? Estaapresentação está licenciada sob a Creative Commons- Atribuição-Compartilhamento pela Mesma Licença – CC-BY-SA BR 3.0 Arlindo Pereira ”Nighto” contato@arlindopereira.com arlindopereira.com nighto.net
