1. Apresentando o OpenStreetMap
Arlindo Pereira
contato@arlindopereira.com
05 de maio de 2010

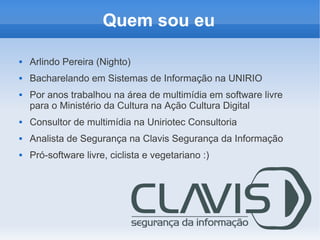

2. Quem sou eu
 Arlindo Pereira (Nighto)
 Bacharelando em Sistemas de Informação na UNIRIO
 Por anos trabalhou na área de multimídia em software livre
para o Ministério da Cultura na Ação Cultura Digital
 Consultor de multimídia na Uniriotec Consultoria
 Analista de Segurança na Clavis Segurança da Informação
 Pró-software livre, ciclista e vegetariano :)

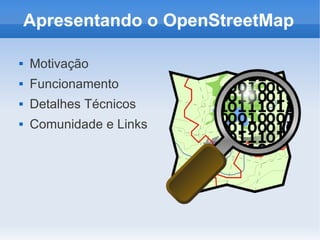

3. Apresentando o OpenStreetMap
 Motivação
 Funcionamento
 Detalhes Técnicos
 Comunidade e Links

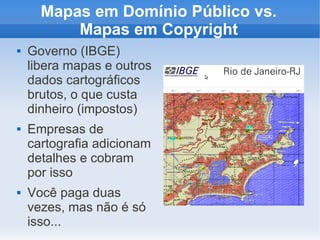

4. Mapas em Domínio Público vs.
Mapas em Copyright
 Governo (IBGE)
libera mapas e outros
dados cartográficos
brutos, o que custa
dinheiro (impostos)
 Empresas de
cartografia adicionam
detalhes e cobram
por isso
 Você paga duas
vezes, mas não é só
isso...

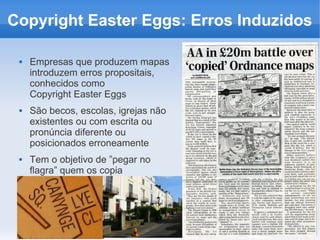

5. Copyright Easter Eggs: Erros Induzidos
 Empresas que produzem mapas
introduzem erros propositais,
conhecidos como
Copyright Easter Eggs
 São becos, escolas, igrejas não
existentes ou com escrita ou
pronúncia diferente ou
posicionados erroneamente
 Tem o objetivo de ”pegar no
flagra” quem os copia

6. Exemplo de Copyright Easter Egg
Rio de Janeiro – L. do Machado
Google Maps
Largo do Machado definido
na posição errada
©2010 Google
Dados cartográficos ©2010 Sanborn,
MapLink/Tele Atlas
OpenStreetMap
Largo do Machado definido
na posição correta
©2010 OpenStreetMap contributors,
CC-BY-SA 2.0

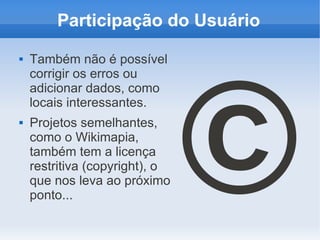

7. Participação do Usuário
©
 Também não é possível
corrigir os erros ou
adicionar dados, como
locais interessantes.
 Projetos semelhantes,
como o Wikimapia,
também tem a licença
restritiva (copyright), o
que nos leva ao próximo
ponto...

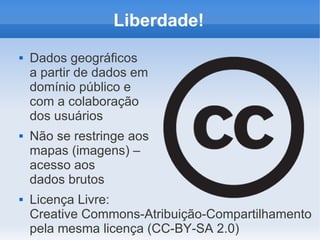

8. Liberdade!
 Dados geográficos
a partir de dados em
domínio público e
com a colaboração
dos usuários
 Não se restringe aos
mapas (imagens) –
acesso aos
dados brutos
 Licença Livre:
Creative Commons-Atribuição-Compartilhamento
pela mesma licença (CC-BY-SA 2.0)

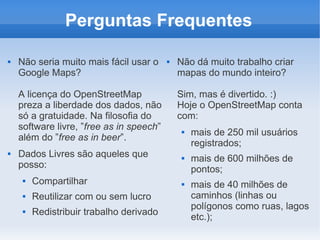

9. Perguntas Frequentes
 Não seria muito mais fácil usar o  Não dá muito trabalho criar
Google Maps? mapas do mundo inteiro?
A licença do OpenStreetMap Sim, mas é divertido. :)
preza a liberdade dos dados, não Hoje o OpenStreetMap conta
só a gratuidade. Na filosofia do com:
software livre, ”free as in speech”  mais de 250 mil usuários
além do ”free as in beer”.
registrados;
 Dados Livres são aqueles que  mais de 600 milhões de
posso: pontos;
 Compartilhar  mais de 40 milhões de
 Reutilizar com ou sem lucro caminhos (linhas ou
polígonos como ruas, lagos
 Redistribuir trabalho derivado
etc.);

10. Teste de Liberdade dos dados –
Torta OSM
 Para os dados geográficos passarem no teste da torta, você deve
poder:
 Compartilhar os dados com alguém livremente (o padeiro);
 Reutilizar os dados para uma atividade lucrativa (assar bolos);
 Redistribuição livre do trabalho derivado (o bolo).

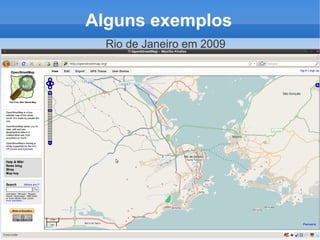

11. Alguns exemplos
Rio de Janeiro em 2009

12. Alguns exemplos
Rio de Janeiro hoje

13. Exemplo de Utilização Comercial
 Mapa turístico de København

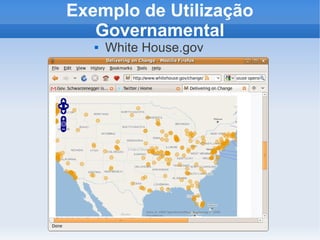

14. Exemplo de Utilização
Governamental
 White House.gov

15. Outros Dispositivos
 Garmin
 Tom Tom
 iPod/
iPhone
 JavaME
 Symbian
 Maemo
 Windows
Mobile etc.

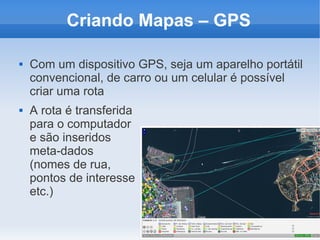

16. Criando Mapas – GPS
 Com um dispositivo GPS, seja um aparelho portátil
convencional, de carro ou um celular é possível
criar uma rota
 A rota é transferida
para o computador
e são inseridos
meta-dados
(nomes de rua,
pontos de interesse
etc.)

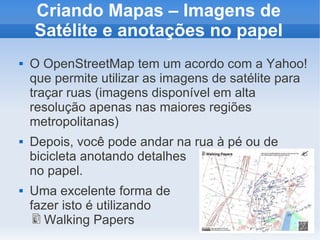

17. Criando Mapas – Imagens de
Satélite e anotações no papel
 O OpenStreetMap tem um acordo com a Yahoo!
que permite utilizar as imagens de satélite para
traçar ruas (imagens disponível em alta
resolução apenas nas maiores regiões
metropolitanas)
 Depois, você pode andar na rua à pé ou de
bicicleta anotando detalhes
no papel.
 Uma excelente forma de
fazer isto é utilizando
Walking Papers

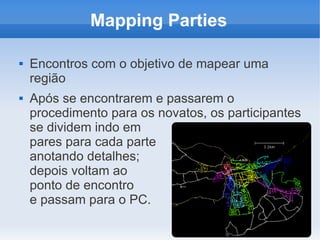

18. Mapping Parties
 Encontros com o objetivo de mapear uma
região
 Após se encontrarem e passarem o
procedimento para os novatos, os participantes
se dividem indo em
pares para cada parte
anotando detalhes;
depois voltam ao
ponto de encontro
e passam para o PC.

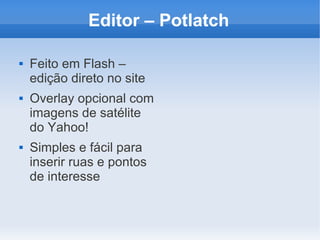

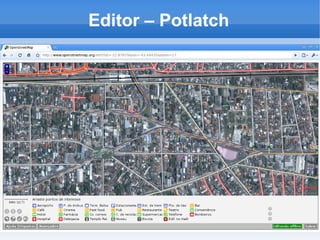

19. Editor – Potlatch

20. Editor – Potlatch
 Feito em Flash –
edição direto no site
 Overlay opcional com
imagens de satélite
do Yahoo!
 Simples e fácil para
inserir ruas e pontos
de interesse

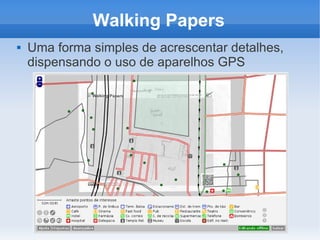

21. Walking Papers
 Uma forma simples de acrescentar detalhes,
dispensando o uso de aparelhos GPS

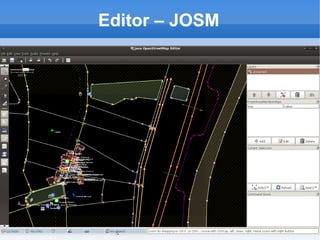

22. Editor – JOSM

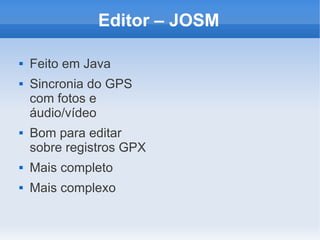

23. Editor – JOSM
 Feito em Java
 Sincronia do GPS
com fotos e
áudio/vídeo
 Bom para editar
sobre registros GPX
 Mais completo
 Mais complexo

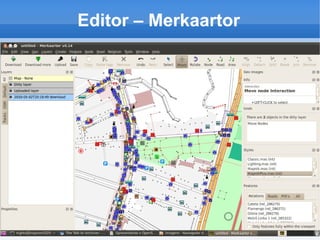

24. Editor – Merkaartor

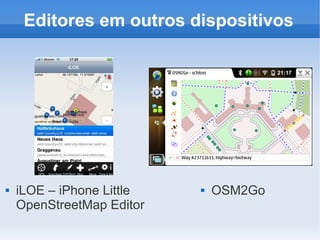

25. Editores em outros dispositivos
 iLOE – iPhone Little  OSM2Go
OpenStreetMap Editor

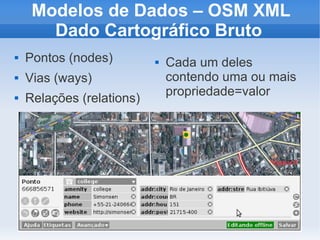

26. Modelos de Dados – OSM XML
Dado Cartográfico Bruto
 Pontos (nodes)  Cada um deles
 Vias (ways) contendo uma ou mais
propriedade=valor
 Relações (relations)

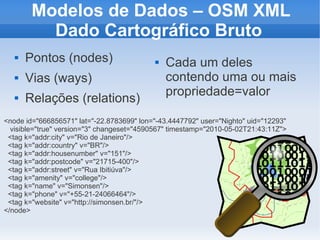

27. Modelos de Dados – OSM XML
Dado Cartográfico Bruto
 Pontos (nodes)  Cada um deles
 Vias (ways) contendo uma ou mais
propriedade=valor
 Relações (relations)
<node id="666856571" lat="-22.8783699" lon="-43.4447792" user="Nighto" uid="12293"
visible="true" version="3" changeset="4590567" timestamp="2010-05-02T21:43:11Z">
<tag k="addr:city" v="Rio de Janeiro"/>
<tag k="addr:country" v="BR"/>
<tag k="addr:housenumber" v="151"/>
<tag k="addr:postcode" v="21715-400"/>
<tag k="addr:street" v="Rua Ibitiúva"/>
<tag k="amenity" v="college"/>
<tag k="name" v="Simonsen"/>
<tag k="phone" v="+55-21-24066464"/>
<tag k="website" v="http://simonsen.br/"/>
</node>

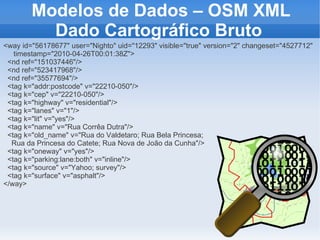

28. Modelos de Dados – OSM XML
Dado Cartográfico Bruto
<way id="56178677" user="Nighto" uid="12293" visible="true" version="2" changeset="4527712"
timestamp="2010-04-26T00:01:38Z">
<nd ref="151037446"/>
<nd ref="523417968"/>
<nd ref="35577694"/>
<tag k="addr:postcode" v="22210-050"/>
<tag k="cep" v="22210-050"/>
<tag k="highway" v="residential"/>
<tag k="lanes" v="1"/>
<tag k="lit" v="yes"/>
<tag k="name" v="Rua Corrêa Dutra"/>
<tag k="old_name" v="Rua do Valdetaro; Rua Bela Princesa;
Rua da Princesa do Catete; Rua Nova de João da Cunha"/>
<tag k="oneway" v="yes"/>
<tag k="parking:lane:both" v="inline"/>
<tag k="source" v="Yahoo; survey"/>
<tag k="surface" v="asphalt"/>
</way>

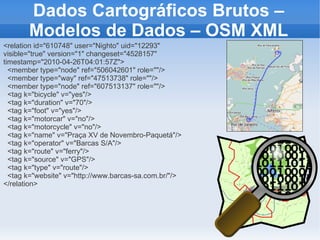

29. Dados Cartográficos Brutos –
Modelos de Dados – OSM XML
<relation id="610748" user="Nighto" uid="12293"
visible="true" version="1" changeset="4528157"
timestamp="2010-04-26T04:01:57Z">
<member type="node" ref="506042601" role=""/>
<member type="way" ref="47513738" role=""/>
<member type="node" ref="607513137" role=""/>
<tag k="bicycle" v="yes"/>
<tag k="duration" v="70"/>
<tag k="foot" v="yes"/>
<tag k="motorcar" v="no"/>
<tag k="motorcycle" v="no"/>
<tag k="name" v="Praça XV de Novembro-Paquetá"/>
<tag k="operator" v="Barcas S/A"/>
<tag k="route" v="ferry"/>
<tag k="source" v="GPS"/>
<tag k="type" v="route"/>
<tag k="website" v="http://www.barcas-sa.com.br/"/>
</relation>

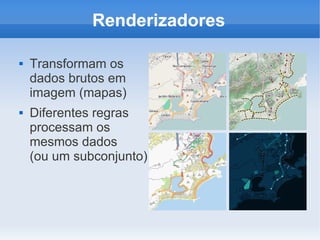

30. Renderizadores
 Transformam os
dados brutos em
imagem (mapas)
 Diferentes regras
processam os
mesmos dados
(ou um subconjunto)

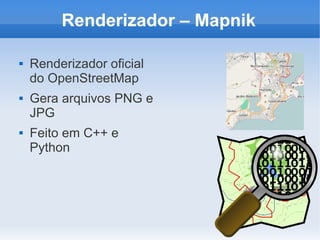

31. Renderizador – Mapnik
 Renderizador oficial
do OpenStreetMap
 Gera arquivos PNG e
JPG
 Feito em C++ e
Python

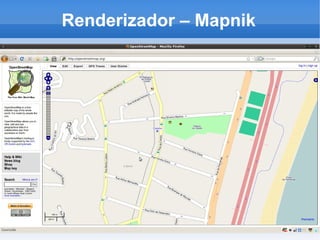

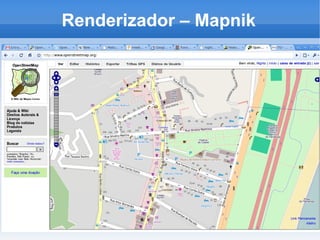

32. Renderizador – Mapnik

33. Renderizador – Mapnik

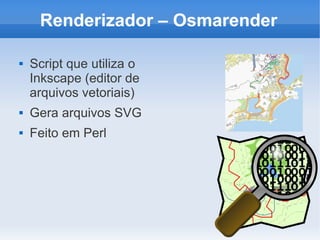

34. Renderizador – Osmarender
 Script que utiliza o
Inkscape (editor de
arquivos vetoriais)
 Gera arquivos SVG
 Feito em Perl

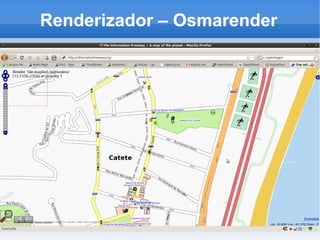

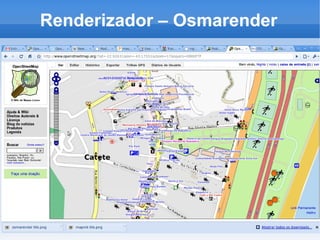

35. Renderizador – Osmarender

36. Renderizador – Osmarender

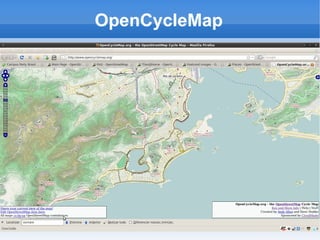

37. OpenCycleMap

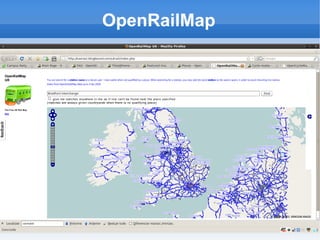

38. OpenRailMap

39. OpenPisteMap

40. ÖPNV-Karte

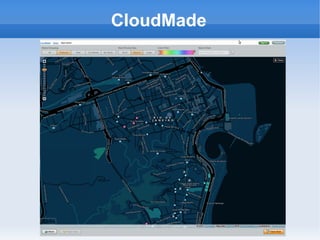

41. CloudMade

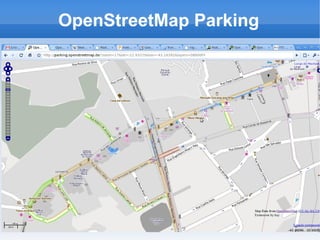

42. OpenStreetMap Parking

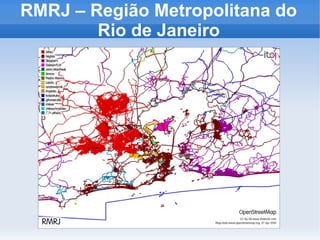

43. RMRJ – Região Metropolitana do
Rio de Janeiro

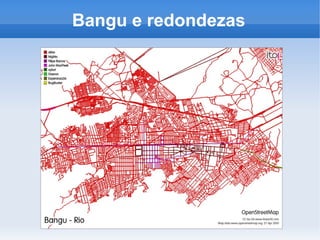

44. Bangu e redondezas

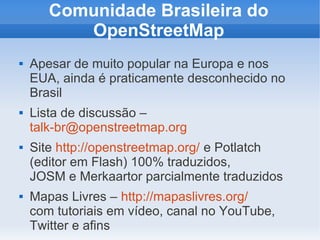

45. Comunidade Brasileira do
OpenStreetMap
 Apesar de muito popular na Europa e nos
EUA, ainda é praticamente desconhecido no
Brasil
 Lista de discussão –
talk-br@openstreetmap.org
 Site http://openstreetmap.org/ e Potlatch
(editor em Flash) 100% traduzidos,
JOSM e Merkaartor parcialmente traduzidos
 Mapas Livres – http://mapaslivres.org/
com tutoriais em vídeo, canal no YouTube,
Twitter e afins

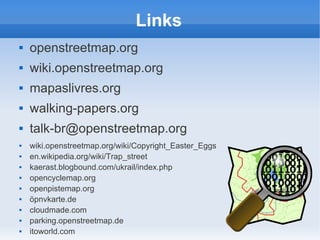

46. Links
 openstreetmap.org
 wiki.openstreetmap.org
 mapaslivres.org
 walking-papers.org
 talk-br@openstreetmap.org
 wiki.openstreetmap.org/wiki/Copyright_Easter_Eggs
 en.wikipedia.org/wiki/Trap_street
 kaerast.blogbound.com/ukrail/index.php
 opencyclemap.org
 openpistemap.org
 öpnvkarte.de
 cloudmade.com
 parking.openstreetmap.de
 itoworld.com

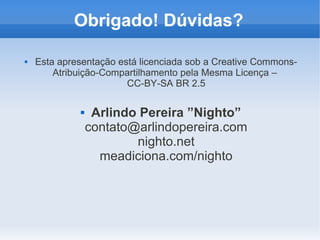

47. Obrigado! Dúvidas?
 Esta apresentação está licenciada sob a Creative Commons-
Atribuição-Compartilhamento pela Mesma Licença –
CC-BY-SA BR 2.5
 Arlindo Pereira ”Nighto”
contato@arlindopereira.com
nighto.net
meadiciona.com/nighto
