1. Portarias de outorga 02036 e
02037/2016 – Condicionante 20
Estudos hidrogeológicos voltados ao cumprimento de
condicionantes das portarias de outorga 02036 e 02037/2016, para
o rebaixamento de nível d´água nas minas Taquaril e Pedra Bonita
Gisele Kimura
Hidrogeóloga

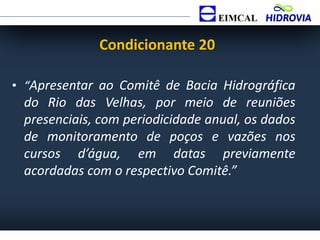

2. • “Apresentar ao Comitê de Bacia Hidrográfica
do Rio das Velhas, por meio de reuniões
presenciais, com periodicidade anual, os dados
de monitoramento de poços e vazões nos
cursos d’água, em datas previamente
acordadas com o respectivo Comitê.”
Condicionante 20

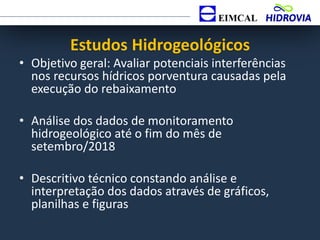

3. Estudos Hidrogeológicos
• Objetivo geral: Avaliar potenciais interferências
nos recursos hídricos porventura causadas pela
execução do rebaixamento
• Análise dos dados de monitoramento
hidrogeológico até o fim do mês de
setembro/2018
• Descritivo técnico constando análise e
interpretação dos dados através de gráficos,
planilhas e figuras

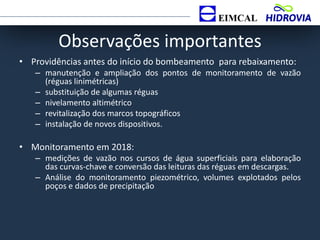

4. Observações importantes
• Providências antes do início do bombeamento para rebaixamento:
– manutenção e ampliação dos pontos de monitoramento de vazão
(réguas linimétricas)
– substituição de algumas réguas
– nivelamento altimétrico
– revitalização dos marcos topográficos
– instalação de novos dispositivos.
• Monitoramento em 2018:
– medições de vazão nos cursos de água superficiais para elaboração
das curvas-chave e conversão das leituras das réguas em descargas.
– Análise do monitoramento piezométrico, volumes explotados pelos
poços e dados de precipitação

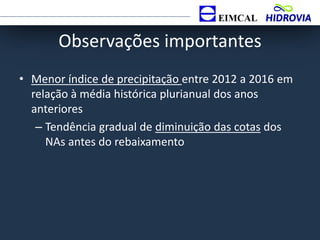

5. Observações importantes
• Menor índice de precipitação entre 2012 a 2016 em
relação à média histórica plurianual dos anos
anteriores
– Tendência gradual de diminuição das cotas dos
NAs antes do rebaixamento

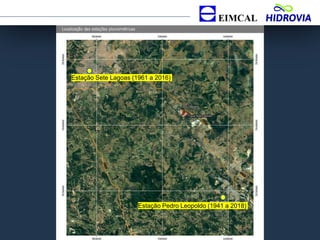

6. Estação Pedro Leopoldo (1941 a 2018)
Estação Sete Lagoas (1961 a 2016)

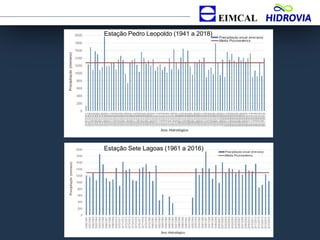

7. Estação Pedro Leopoldo (1941 a 2018)
Estação Sete Lagoas (1961 a 2016)

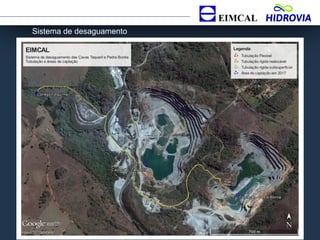

8. Sistema de desaguamento

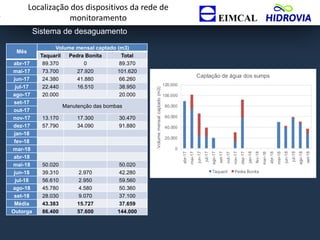

9. Localização dos dispositivos da rede de
monitoramento
Sistema de desaguamento
Mês
Volume mensal captado (m3)
Taquaril Pedra Bonita Total
abr-17 89.370 0 89.370
mai-17 73.700 27.920 101.620
jun-17 24.380 41.880 66.260
jul-17 22.440 16.510 38.950
ago-17 20.000 20.000
set-17
Manutenção das bombas
out-17
nov-17 13.170 17.300 30.470
dez-17 57.790 34.090 91.880
jan-18
fev-18
mar-18
abr-18
mai-18 50.020 50.020
jun-18 39.310 2.970 42.280
jul-18 56.610 2.950 59.560
ago-18 45.780 4.580 50.360
set-18 28.030 9.070 37.100
Média 43.383 15.727 37.659
Outorga 86.400 57.600 144.000
0
20.000
40.000
60.000
80.000
100.000
120.000
abr-17
mai-17
jun-17
jul-17
ago-17
set-17
out-17
nov-17
dez-17
jan-18
fev-18
mar-18
abr-18
mai-18
jun-18
jul-18
ago-18
set-18
Volumemensalcaptado(m3)
Captação de água dos sumps
Taquaril Pedra Bonita

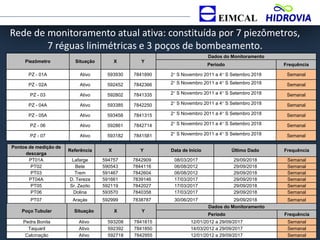

10. Pontos de medição de
descarga
Referência X Y Data de Início Último Dado Frequência
PT01A Lafarge 594757 7842909 08/03/2017 29/09/2018 Semanal
PT02 Bete 590543 7844116 06/08/2012 29/09/2018 Semanal
PT03 Trem 591467 7842604 06/08/2012 29/09/2018 Semanal
PT04A D. Tereza 591661 7839146 17/03/2017 29/09/2018 Semanal
PT05 Sr. Zezito 592119 7842027 17/03/2017 29/09/2018 Semanal
PT06 Dolina 593570 7840358 17/03/2017 29/09/2018 Semanal
PT07 Araçás 592999 7838787 30/06/2017 29/09/2018 Semanal
Poço Tubular Situação X Y
Dados do Monitoramento
Período Frequência
Pedra Bonita Ativo 593208 7841815 12/01/2012 a 29/09/2017 Semanal
Taquaril Ativo 592392 7841850 14/03/2012 a 29/09/2017 Semanal
Calcinação Ativo 592718 7842955 12/01/2012 a 29/09/2017 Semanal
Piezômetro Situação X Y
Dados do Monitoramento
Período Frequência
PZ - 01A Ativo 593930 7841890 2° S Novembro 2011 a 4° S Setembro 2018 Semanal
PZ - 02A Ativo 592452 7842366 2° S Novembro 2011 a 4° S Setembro 2018 Semanal
PZ - 03 Ativo 592802 7841335 2° S Novembro 2011 a 4° S Setembro 2018 Semanal
PZ - 04A Ativo 593385 7842250 2° S Novembro 2011 a 4° S Setembro 2018 Semanal
PZ - 05A Ativo 593458 7841315 2° S Novembro 2011 a 4° S Setembro 2018 Semanal
PZ - 06 Ativo 592861 7842714 2° S Novembro 2011 a 4° S Setembro 2018 Semanal
PZ - 07 Ativo 593182 7841581 2° S Novembro 2011 a 4° S Setembro 2018 Semanal
Rede de monitoramento atual ativa: constituída por 7 piezômetros,
7 réguas linimétricas e 3 poços de bombeamento.

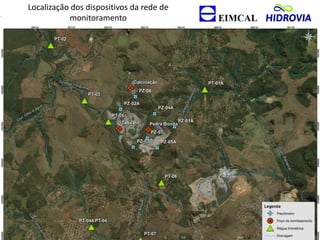

11. Localização dos dispositivos da rede de
monitoramento

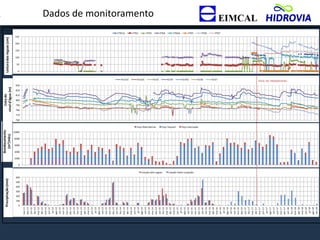

12. Dados de monitoramento
Precipitação(mm)Cotado
níveld'água(m)
Bombeamento
(m³/mês)
0
50
100
150
200
250
PT01A PT02 PT03 PT04 PT04A PT05 PT06 PT07
Leituradasréguas(cm)
760
770
780
790
800
810
820
830
PZ-01A PZ-02A PZ-03 PZ-04 PZ-05A PZ-06 PZ-07
0
100
200
300
400
500
600
nov-11
dez-11
jan-12
fev-12
mar-12
abr-12
mai-12
jun-12
jul-12
ago-12
set-12
out-12
nov-12
dez-12
jan-13
fev-13
mar-13
abr-13
mai-13
jun-13
jul-13
ago-13
set-13
out-13
nov-13
dez-13
jan-14
fev-14
mar-14
abr-14
mai-14
jun-14
jul-14
ago-14
set-14
out-14
nov-14
dez-14
jan-15
fev-15
mar-15
abr-15
mai-15
jun-15
jul-15
ago-15
set-15
out-15
nov-15
dez-15
jan-16
fev-16
mar-16
abr-16
mai-16
jun-16
jul-16
ago-16
set-16
out-16
nov-16
dez-16
jan-17
fev-17
mar-17
abr-17
mai-17
jun-17
jul-17
ago-17
set-17
out-17
nov-17
dez-17
jan-18
fev-18
mar-18
abr-18
mai-18
jun-18
jul-18
ago-18
set-18
Estação Sete Lagoas Estação Pedro Leopoldo
0
2000
4000
6000
8000
10000
Poço Pedra Bonita Poço Taquaril Poço Calcinação
Início do rebaixamento

13. 760
770
780
790
800
810
820
830
Nov/11
Dez/11
Jan/12
Fev/12
Mar/12
Abr/12
Mai/12
Jun/12
Jul/12
Ago/12
Set/12
Out/12
Nov/12
Dez/12
Jan/13
Fev/13
Mar/13
Abr/13
Mai/13
Jun/13
Jul/13
Ago/13
Set/13
Out/13
Nov/13
Dez/13
Jan/14
Fev/14
Mar/14
Abr/14
Mai/14
Jun/14
Jul/14
Ago/14
Set/14
Out/14
Nov/14
Dez/14
Jan/15
Fev/15
Mar/15
Abr/15
Mai/15
Jun/15
Jul/15
Ago/15
Set/15
Out/15
Nov/15
Dez/15
Jan/16
Fev/16
Mar/16
Abr/16
Mai/16
Jun/16
Jul/16
Ago/16
Set/16
Out/16
Nov/16
Dez/16
Jan/17
Fev/17
Mar/17
Abr/17
Mai/17
Jun/17
Jul/17
Ago/17
Set/17
Out/17
Nov/17
Dez/17
Jan/18
Fev/18
Mar/18
Abr/18
Mai/18
Jun/18
Jul/18
Ago/18
Set/18
PZ-01A PZ-02A PZ-03 PZ-04 PZ-05A PZ-06 PZ-07
Dados de monitoramento
Leitura dos níveis d´água subterrânea
(mNm)
Início do rebaixamento

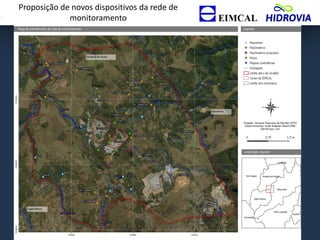

14. Proposição de novos dispositivos da rede de
monitoramento

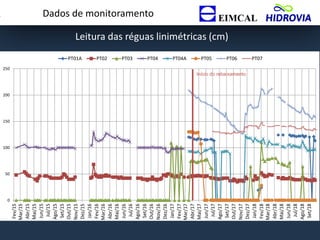

15. Dados de monitoramento
0
50
100
150
200
250
Fev/15
Mar/15
Abr/15
Mai/15
Jun/15
Jul/15
Ago/15
Set/15
Out/15
Nov/15
Dez/15
Jan/16
Fev/16
Mar/16
Abr/16
Mai/16
Jun/16
Jul/16
Ago/16
Set/16
Out/16
Nov/16
Dez/16
Jan/17
Fev/17
Mar/17
Abr/17
Mai/17
Jun/17
Jul/17
Ago/17
Set/17
Out/17
Nov/17
Dez/17
Jan/18
Fev/18
Mar/18
Abr/18
Mai/18
Jun/18
Jul/18
Ago/18
Set/18
PT01A PT02 PT03 PT04 PT04A PT05 PT06 PT07
Leitura das réguas linimétricas (cm)
Início do rebaixamento

16. Localização dos dispositivos da rede de
monitoramento

17. Córrego Palmeiras
PT-01A
PT-01

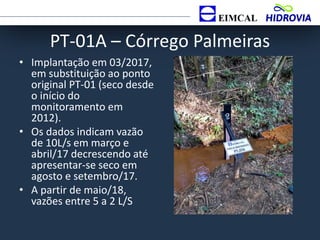

18. PT-01A – Córrego Palmeiras
• Implantação em 03/2017,
em substituição ao ponto
original PT-01 (seco desde
o início do
monitoramento em
2012).
• Os dados indicam vazão
de 10L/s em março e
abril/17 decrescendo até
apresentar-se seco em
agosto e setembro/17.
• A partir de maio/18,
vazões entre 5 a 2 L/S

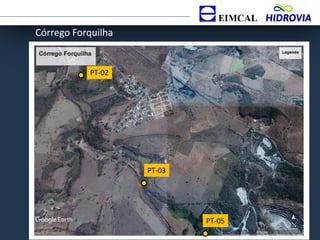

19. Córrego Forquilha
PT-02
PT-03
PT-05

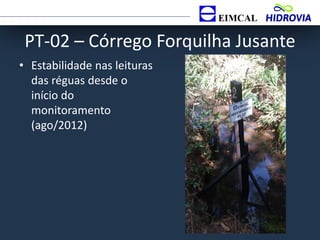

20. PT-02 – Córrego Forquilha Jusante
• Estabilidade nas leituras
das réguas desde o
início do
monitoramento
(ago/2012)

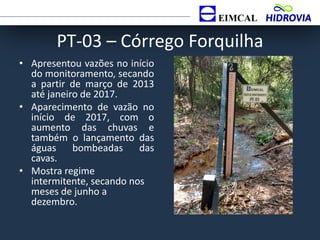

21. PT-03 – Córrego Forquilha
• Apresentou vazões no início
do monitoramento, secando
a partir de março de 2013
até janeiro de 2017.
• Aparecimento de vazão no
início de 2017, com o
aumento das chuvas e
também o lançamento das
águas bombeadas das
cavas.
• Mostra regime
intermitente, secando nos
meses de junho a
dezembro.

22. PT-05 – Córrego Forquilha Montante
• Início do monitoramento
em 03/2017. Seco a partir
do final de 05/17, no início
do período de estiagem.
• Será acompanhado com a
continuidade do
monitoramento no período
chuvoso.

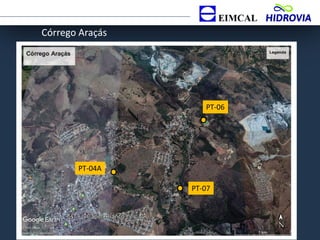

23. Córrego Araçás
PT-04A
PT-06
PT-07

24. PT-04A – Afluente direito Córrego Araçás
• Modificação do leito de
drenagem entre os anos
de 2012 a 2013 e o
período de 2015 a 2017.
• Instalação de uma nova
régua em março/2017, no
ponto denominado PT-
04A, cujas leituras
substituiram as medições
do ponto PT-04.
• Leituras não indicam
impacto por
rebaixamento

25. PT-06 - Dolina
• Instalado em 03/2017.
Rebaixamento gradativo
de março a setembro de
2017 (com recuperação
em fevereiro e
março/18)
• Seu comportamento
obedece à variação
sazonal, não indicando
interferência das
operações da mina.

26. PT-07 – Córrego Araçás
• Instalação tardia (06/2017)
em função de problemas
operacionais no ponto
instalado em 03/2017.
• Sem variações de leituras
significativas.

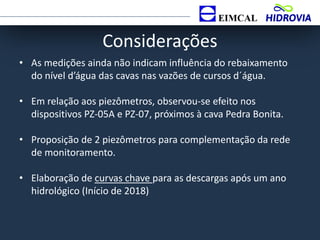

27. Considerações
• As medições ainda não indicam influência do rebaixamento
do nível d’água das cavas nas vazões de cursos d´água.
• Em relação aos piezômetros, observou-se efeito nos
dispositivos PZ-05A e PZ-07, próximos à cava Pedra Bonita.
• Proposição de 2 piezômetros para complementação da rede
de monitoramento.
• Elaboração de curvas chave para as descargas após um ano
hidrológico (Início de 2018)
