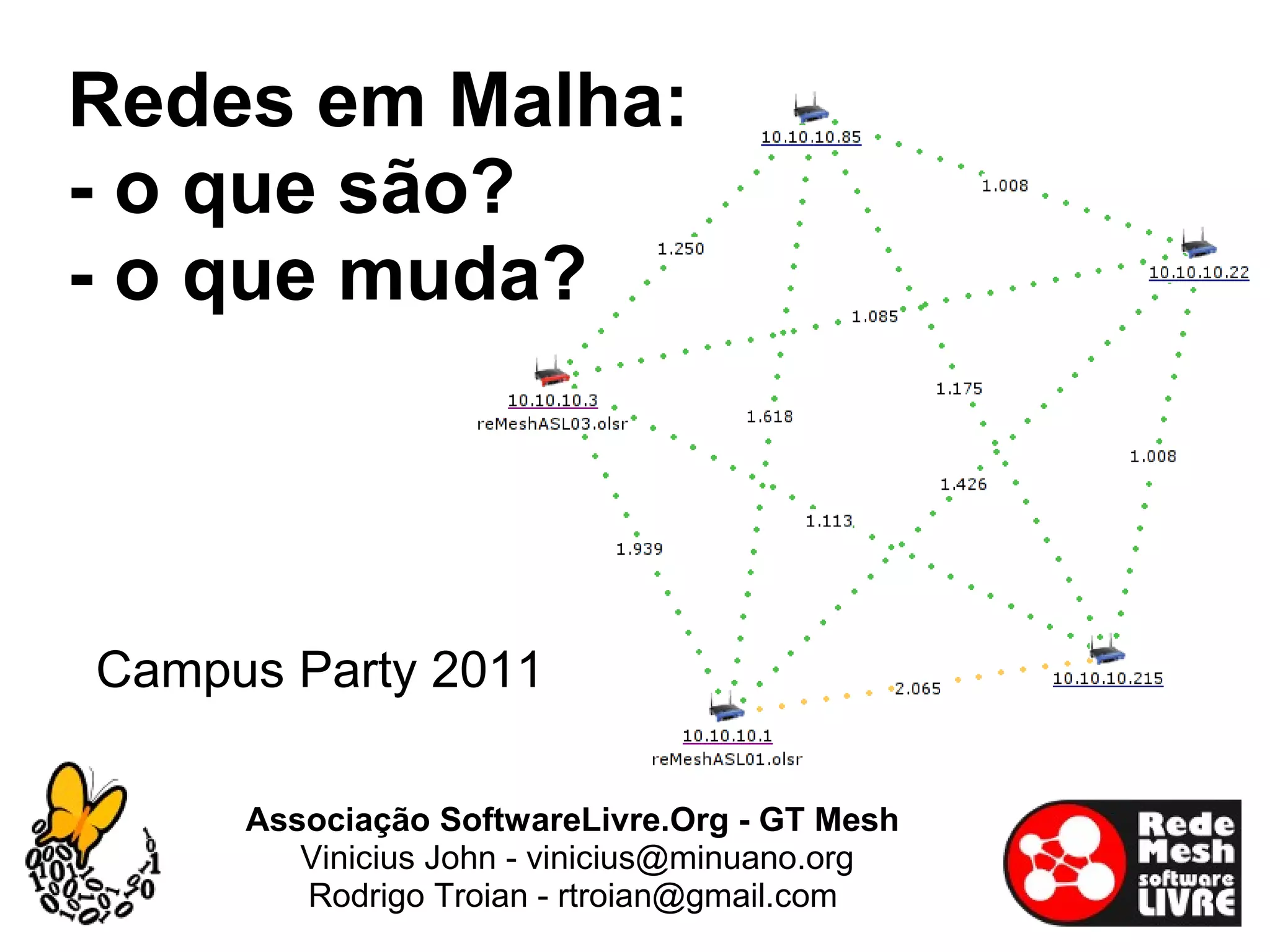

- 1. Redes em Malha: -o que são? - o que muda? Campus Party 2011 Associação SoftwareLivre.Org - GT Mesh Vinicius John - vinicius@minuano.org Rodrigo Troian - rtroian@gmail.com

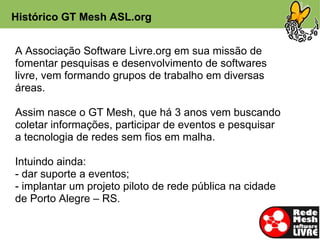

- 2. Histórico GT MeshASL.org A Associação Software Livre.org em sua missão de fomentar pesquisas e desenvolvimento de softwares livre, vem formando grupos de trabalho em diversas áreas. Assim nasce o GT Mesh, que há 3 anos vem buscando coletar informações, participar de eventos e pesquisar a tecnologia de redes sem fios em malha. Intuindo ainda: - dar suporte a eventos; - implantar um projeto piloto de rede pública na cidade de Porto Alegre – RS.
- 3. Redes em malha:o que são - a própria internet é uma rede em malha; - sua criação previu tolerância a falhas; - usuários finais utilizam conexões ponto a ponto com os provedores; - provedores e backbones formam a malha redundante; Porém, falaremos especificamente sobre redes sem fio.
- 4. Redes em malha:o que são As redes sem fio normalmente operam no modo infraestrutura ou gerenciado, formando uma topologia ponto a ponto ou estrela: Mas também podem operar em modo adhoc:

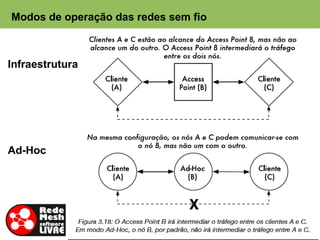

- 5. Modos de operaçãodas redes sem fio Infraestrutura Ad-Hoc

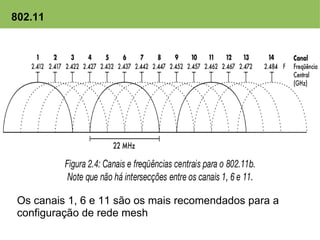

- 7. 802.11 Os canais1, 6 e 11 são os mais recomendados para a configuração de rede mesh

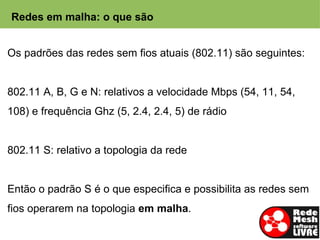

- 8. Redes em malha:o que são Os padrões das redes sem fios atuais (802.11) são seguintes: 802.11 A, B, G e N: relativos a velocidade Mbps (54, 11, 54, 108) e frequência Ghz (5, 2.4, 2.4, 5) de rádio 802.11 S: relativo a topologia da rede Então o padrão S é o que especifica e possibilita as redes sem fios operarem na topologia em malha.
- 9. Redes em malha:o que são O padrão S implementa protocolos de roteamento dinâmico.

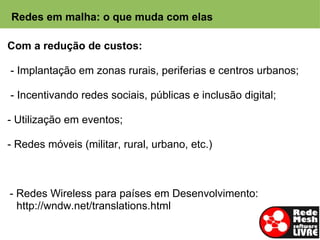

- 10. Redes em malha:o que muda com elas Com a redução de custos: - Implantação em zonas rurais, periferias e centros urbanos; - Incentivando redes sociais, públicas e inclusão digital; - Utilização em eventos; - Redes móveis (militar, rural, urbano, etc.) - Redes Wireless para países em Desenvolvimento: http://wndw.net/translations.html

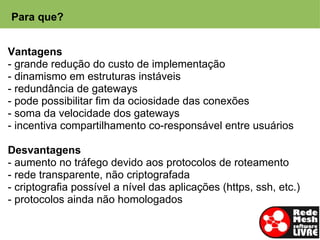

- 11. Para que? Vantagens - granderedução do custo de implementação - dinamismo em estruturas instáveis - redundância de gateways - pode possibilitar fim da ociosidade das conexões - soma da velocidade dos gateways - incentiva compartilhamento co-responsável entre usuários Desvantagens - aumento no tráfego devido aos protocolos de roteamento - rede transparente, não criptografada - criptografia possível a nível das aplicações (https, ssh, etc.) - protocolos ainda não homologados

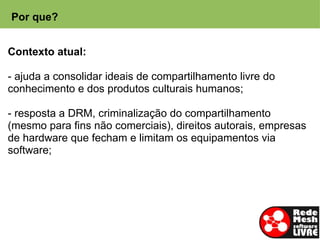

- 12. Por que? Contexto atual: -ajuda a consolidar ideais de compartilhamento livre do conhecimento e dos produtos culturais humanos; - resposta a DRM, criminalização do compartilhamento (mesmo para fins não comerciais), direitos autorais, empresas de hardware que fecham e limitam os equipamentos via software;

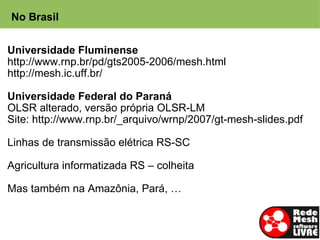

- 13. No Brasil Universidade Fluminense http://www.rnp.br/pd/gts2005-2006/mesh.html http://mesh.ic.uff.br/ UniversidadeFederal do Paraná OLSR alterado, versão própria OLSR-LM Site: http://www.rnp.br/_arquivo/wrnp/2007/gt-mesh-slides.pdf Linhas de transmissão elétrica RS-SC Agricultura informatizada RS – colheita Mas também na Amazônia, Pará, …

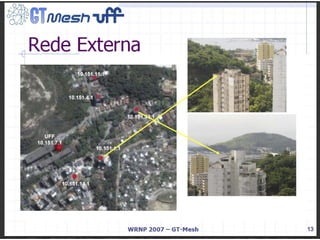

- 14.

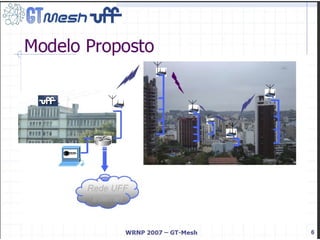

- 15.

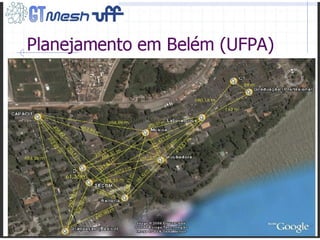

- 16.

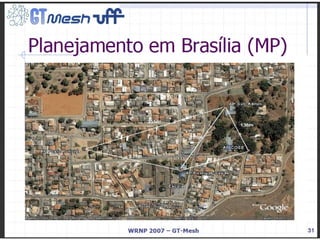

- 17.

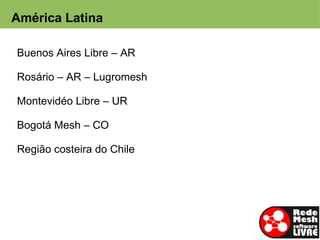

- 18. América Latina No Mundo BuenosAires Libre – AR Rosário – AR – Lugromesh Montevidéo Libre – UR Bogotá Mesh – CO Região costeira do Chile

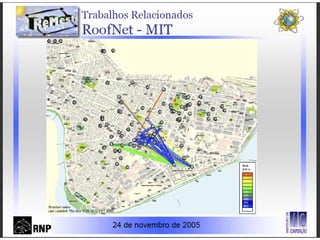

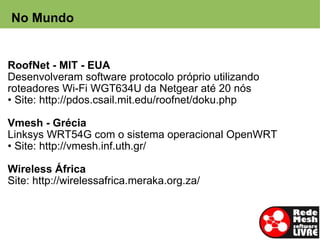

- 19. No Mundo RoofNet -MIT - EUA Desenvolveram software protocolo próprio utilizando roteadores Wi-Fi WGT634U da Netgear até 20 nós • Site: http://pdos.csail.mit.edu/roofnet/doku.php Vmesh - Grécia Linksys WRT54G com o sistema operacional OpenWRT • Site: http://vmesh.inf.uth.gr/ Wireless África Site: http://wirelessafrica.meraka.org.za/

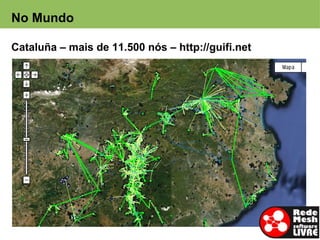

- 20. No Mundo Cataluña –mais de 11.500 nós – http://guifi.net
- 21.
- 22.
- 23.

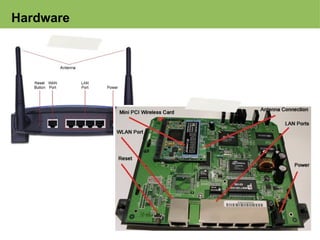

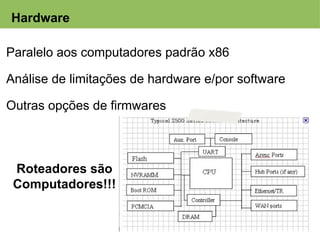

- 24. Hardware Paralelo aos computadorespadrão x86 Análise de limitações de hardware e/por software Outras opções de firmwares Roteadores são Computadores!!!
- 25.

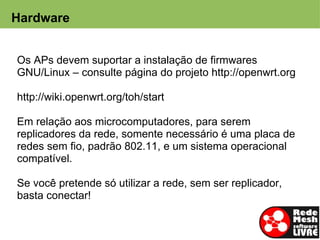

- 26. Hardware Os APsdevem suportar a instalação de firmwares GNU/Linux – consulte página do projeto http://openwrt.org http://wiki.openwrt.org/toh/start Em relação aos microcomputadores, para serem replicadores da rede, somente necessário é uma placa de redes sem fio, padrão 802.11, e um sistema operacional compatível. Se você pretende só utilizar a rede, sem ser replicador, basta conectar!

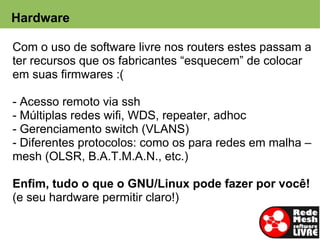

- 27. Hardware Como uso de software livre nos routers estes passam a ter recursos que os fabricantes “esquecem” de colocar em suas firmwares :( - Acesso remoto via ssh - Múltiplas redes wifi, WDS, repeater, adhoc - Gerenciamento switch (VLANS) - Diferentes protocolos: como os para redes em malha – mesh (OLSR, B.A.T.M.A.N., etc.) Enfim, tudo o que o GNU/Linux pode fazer por você! (e seu hardware permitir claro!)

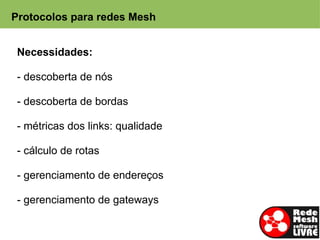

- 28. Protocolos para redesMesh Necessidades: - descoberta de nós - descoberta de bordas - métricas dos links: qualidade - cálculo de rotas - gerenciamento de endereços - gerenciamento de gateways

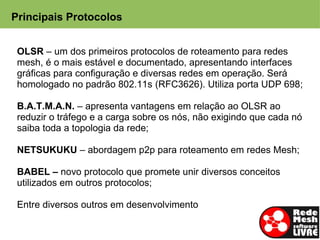

- 29. Principais Protocolos OLSR– um dos primeiros protocolos de roteamento para redes mesh, é o mais estável e documentado, apresentando interfaces gráficas para configuração e diversas redes em operação. Será homologado no padrão 802.11s (RFC3626). Utiliza porta UDP 698; B.A.T.M.A.N. – apresenta vantagens em relação ao OLSR ao reduzir o tráfego e a carga sobre os nós, não exigindo que cada nó saiba toda a topologia da rede; NETSUKUKU – abordagem p2p para roteamento em redes Mesh; BABEL – novo protocolo que promete unir diversos conceitos utilizados em outros protocolos; Entre diversos outros em desenvolvimento
- 30. Redes em Malha: -o que são? - o que muda? Campus Party 2011 Associação SoftwareLivre.Org - GT Mesh Vinicius John - vinicius@minuano.org Rodrigo Troian - rtroian@gmail.com
