1) A previsão de cargas é necessária para determinar a quantidade, potência e localização dos pontos de utilização de energia elétrica na instalação. 2) As normas NBR 5410 estabelecem três categorias de cargas: iluminação, tomadas de uso geral e tomadas de uso específico. 3) A previsão de cargas de iluminação deve considerar a área dos ambientes e a potência mínima, enquanto as tomadas devem ser previstas a cada 5m de perímetro ou fração.

1. INSTALAÇÕES PREDIAIS
ELÉTRICAS
Previsão de Cargas
Arquitetura e Urbanismo
Professor Rafael de Medeiros
Uceff Chapecó

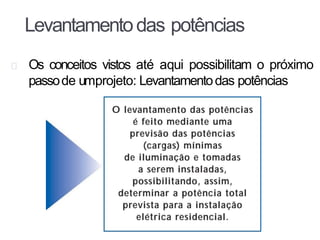

2. Levantamentodas potências
Os conceitos vistos até aqui possibilitam o próximo
passode umprojeto: Levantamentodas potências

3. Motivação
T
odos os projetos elétricos (residencial, comercial, industrial)
necessitam que seja realizada a previsão de cargas da
instalação.

4. Cada aparelho solicita da rede umapotência elétrica
O objetivo da previsão de cargas é a determinação de
todos os pontos de utilização de energia elétrica da
instalação
✓ Quantidade
✓ Potência
✓ Localização dos pontos
1.PREVISÃOD
ECARGAS

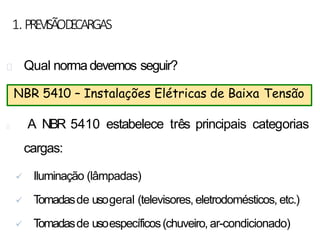

5. Qual normadevemos seguir?
A NBR 5410 estabelece três principais categorias
cargas:
✓ Iluminação (lâmpadas)
✓ T
omadasde usogeral (televisores, eletrodomésticos, etc.)
✓ T
omadasde usoespecíficos(chuveiro, ar-condicionado)
NBR 5410 – Instalações Elétricas de Baixa Tensão
1.PREVISÃOD
ECARGAS

6. Aprevisão de cargas é umaestimativa
baseada principalmente nasdimensões
dos cômodos.
1. PREVISÃODECARGAS

7. 1.PREVISÃOD
ECARGAS

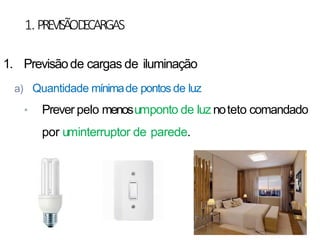

1. Previsãode cargas de iluminação
a) Quantidade mínimade pontos de luz
• Prever pelo menosumponto de luz noteto comandado
por uminterruptor de parede.

8. 1.PREVISÃOD
ECARGAS

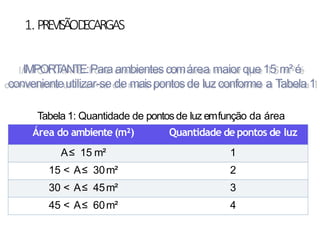

Área do ambiente (m²) Quantidade de pontos de luz
A≤ 15 m² 1
15 < A≤ 30m² 2
30 < A≤ 45m² 3
45 < A≤ 60m² 4
IMPORTANTE:Para ambientescomárea maior que 15 m² é
convenienteutilizar-se de maispontosde luzconforme a Tabela 1
Tabela 1: Quantidade de pontosde luz emfunção da área

9. 1. PREVISÃODECARGAS

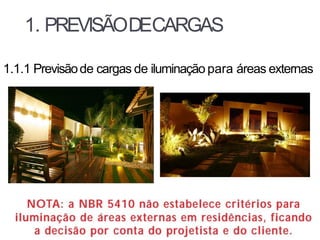

1.1.1 Previsãode cargas de iluminação para áreas externas

10. 1.PREVISÃOD
ECARGAS
1. Previsãode cargas de iluminação
a) Potênciamínimade iluminação

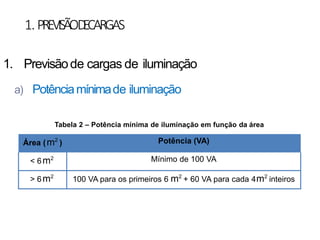

Tabela 2 – Potência mínima de iluminação em função da área
Área (m2
) Potência (VA)
< 6m2 Mínimo de 100 VA
> 6m2
100 VA para os primeiros 6 m2
+ 60 VA para cada 4m2
inteiros

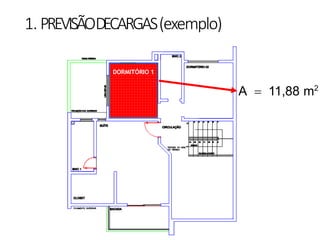

11. 1. PREVISÃODECARGAS(exemplo)
A = 11,88 m2
DORMITÓRIO 1

12. 1.EXEMPL
O:DORMITÓRIO
A = 11,88 m2
DORMITÓRIO 1
100VA + 60VA =160VA
Lembre-se
Primeiros 6m² atribui-se 100V
A
+
60 VAa cada 4 m² inteiros

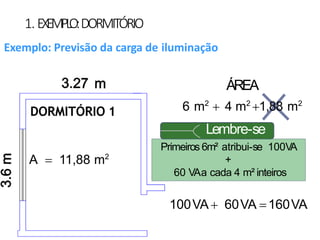

Exemplo: Previsão da carga de iluminação
ÁREA
6 m2
+ 4 m2
+1,88 m2

13. 1. PREVISÃODECARGAS

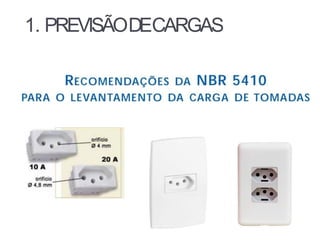

14. 1. PREVISÃODECARGAS

15. 1.PREVISÃOD
ECARGAS
Aparelhos portáteis: secadores,aspiradores de pó,
furadeiras, ventiladores, televisores.
Comôdos Quantidade
Área inferior a 6 m² 1 (no mínimo)
Salase dormitórios comárea superior a 6 m² 1 tomada a 5 mde perímetro
Cozinha,copa, área de serviçoe lavanderias 1 tomada a 3,5 mde perímetro

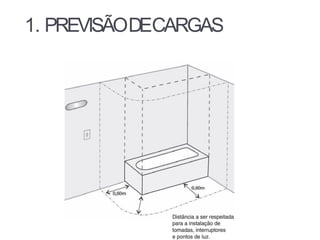

Banheiros 1 tom.nomínimoà 60 cmdoboxe
Varandas 1 tomada (no mínimo)
2. T
omadas
1. T
omadasde usogeral(TUG's)
Na prática pode-se inserir maispontospara maior
comodidade e evitar o usode benjamins (T’s)
Tabela3: Pontosde tomada emfunçãoda área

16. 1. PREVISÃODECARGAS

17. 1.PREVISÃOD
ECARGAS

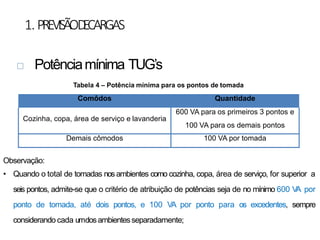

 Potênciamínima TUG’s
Tabela 4 – Potência mínima para os pontos de tomada
Observação:
• Quando o total de tomadas nos ambientes como cozinha, copa, área de serviço, for superior a
seis pontos, admite-se que o critério de atribuição de potências seja de no mínimo 600 V
A por
ponto de tomada, até dois pontos, e 100 VA por ponto para os excedentes, sempre
considerando cada umdosambientesseparadamente;
Comôdos Quantidade
Cozinha, copa, área de serviço e lavanderia
600 VA para os primeiros 3 pontos e
100 VA para os demais pontos
Demais cômodos 100 VA por tomada

18. 1.PREVISÃOD
ECARGAS

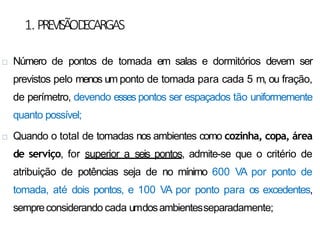

 Número de pontos de tomada em salas e dormitórios devem ser
previstos pelo menos um ponto de tomada para cada 5 m, ou fração,
de perímetro, devendo esses pontos ser espaçados tão uniformemente
quanto possível;
 Quando o total de tomadas nos ambientes como cozinha, copa, área
de serviço, for superior a seis pontos, admite-se que o critério de
atribuição de potências seja de no mínimo 600 VA por ponto de
tomada, até dois pontos, e 100 VA por ponto para os excedentes,
sempreconsiderando cada umdosambientesseparadamente;

19. 1.EXEMPL
O:PREVISÃOD
E
TUG’s
Exemplo:Previsão da carga deTUG’s
P = (3,6x2) + (3,27x2) = 13,74 m
DORMITÓRIO 1
5 m + 5 m + 3,74 m
1 + 1 + 1 =3
3 x 100VA

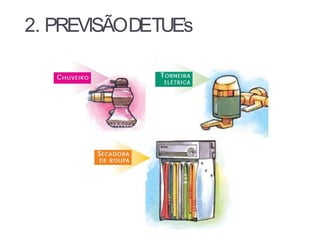

20. 2. PREVISÃODETUE’s

21. 2.PREVISÃOD
ETUE’
s
 T
omadas de uso específico (TUE's): O número é
estabelecido de acordo com o número de aparelhos de
utilização.
 Critério prático: corrente nominalsuperior a 10 A.
Atribuir a potência nominal do equipamento
Aparelhos fixos: chuveiro,ar-condicionado,
torneira elétrica, entre outros

22. 2.PREVISÃOD
ETUE’
s

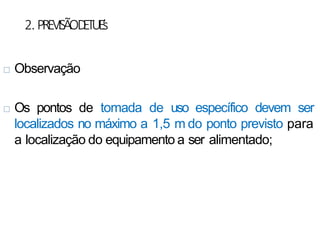

 Observação
 Os pontos de tomada de uso específico devem ser
localizados no máximo a 1,5 m do ponto previsto para
a localização do equipamento a ser alimentado;

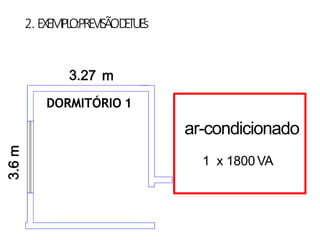

23. 2.EXEMPL
O:PREVISÃOD
E
TUE’
s
DORMITÓRIO 1
ar-condicionado
1 x 1800VA

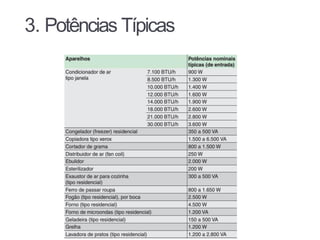

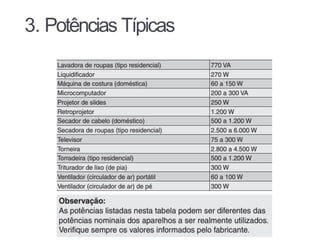

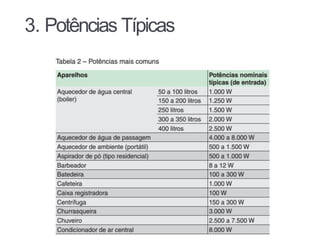

24. 3. Potências Típicas

25. 3. Potências Típicas

26. 3. Potências Típicas

27. Ar condicionado

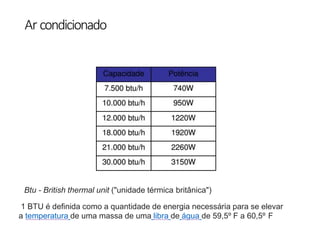

Btu - British thermal unit ("unidade térmica britânica")
1 BTU é definida como a quantidade de energia necessária para se elevar
a temperatura de uma massa de uma libra de água de 59,5º F a 60,5º F

28. Ar condicionado

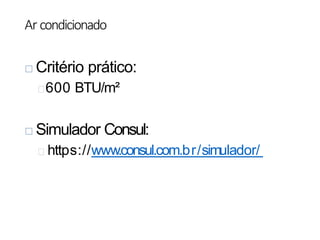

 Critério prático:
600 BTU/m²
 Simulador Consul:
https://www.consul.com.br/simulador/

29. 4.PREVISÃOD
E
CARGA:Exemplo

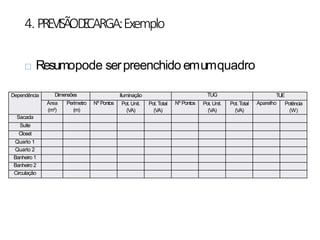

 Resumopode serpreenchido emumquadro
Dependência Dimensões Iluminação TUG TUE
Área
(m²)
Perímetro
(m)
Nº Pontos Pot. Unit.
(VA)
Pot. Total
(VA)
Nº Pontos Pot. Unit.
(VA)
Pot. Total
(VA)
Aparelho Potência
(W)
Sacada
Suíte
Closet
Quarto 1
Quarto 2
Banheiro 1
Banheiro 2
Circulação

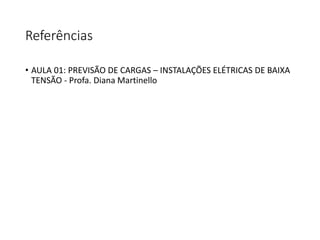

30. Referências
