1. Eletrotécnica 2 - Escola Politécnica da Universidade de Pernambuco (POLI/UPE) – 2013.2

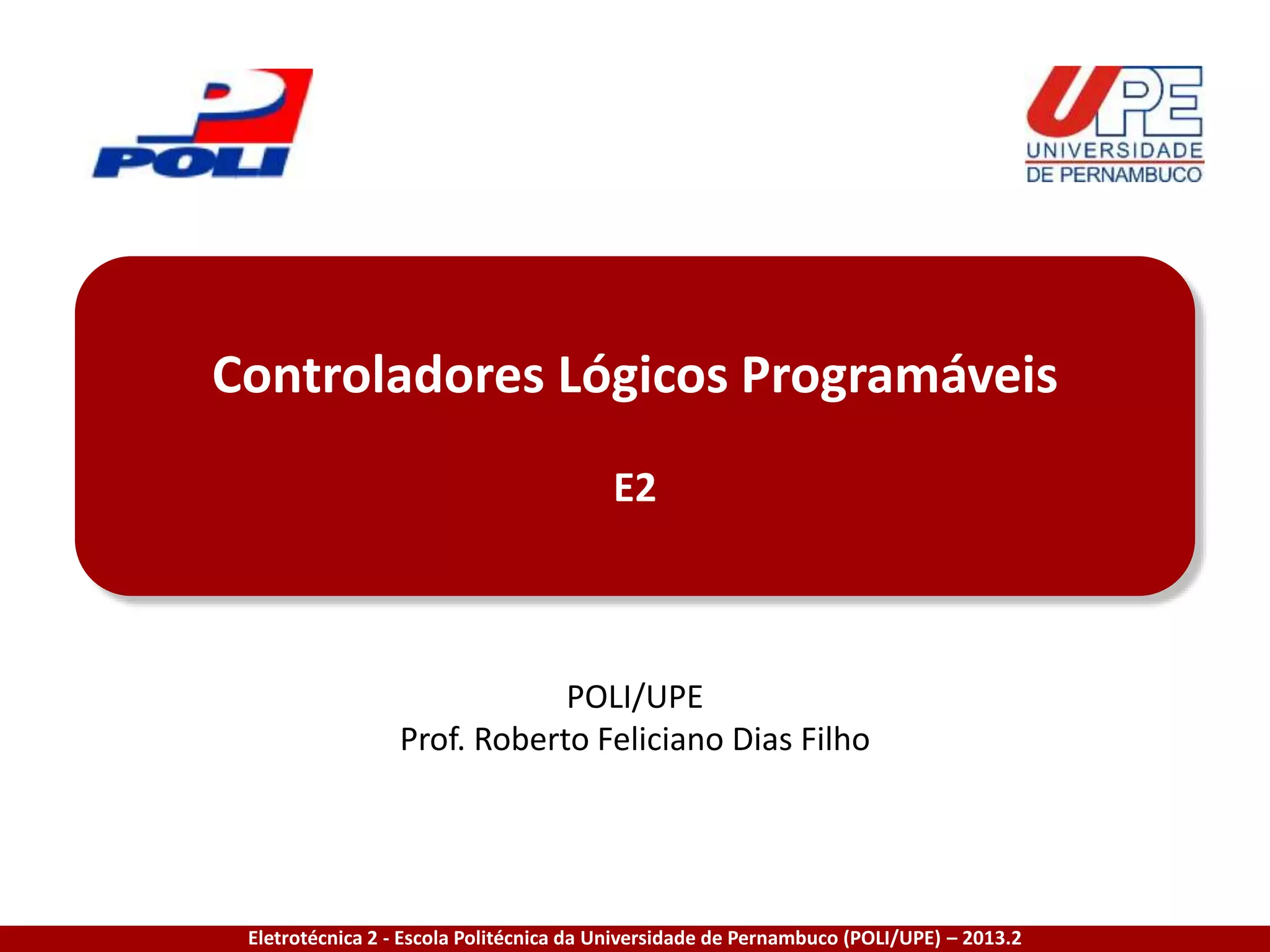

Controladores Lógicos Programáveis
E2
POLI/UPE
Prof. Roberto Feliciano Dias Filho
2. Eletrotécnica 2 - Escola Politécnica da Universidade de Pernambuco (POLI/UPE) – 2013.2

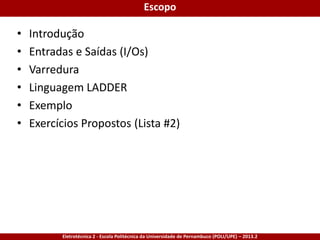

Escopo
• Introdução
• Entradas e Saídas (I/Os)
• Varredura
• Linguagem LADDER
• Exemplo
• Exercícios Propostos (Lista #2)
3. Eletrotécnica 2 - Escola Politécnica da Universidade de Pernambuco (POLI/UPE) – 2013.2
Plano de Aula

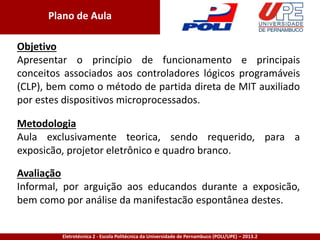

Objetivo
Apresentar o princípio de funcionamento e principais
conceitos associados aos controladores lógicos programáveis
(CLP), bem como o método de partida direta de MIT auxiliado
por estes dispositivos microprocessados.
Avaliação
Informal, por arguição aos educandos durante a exposicão,
bem como por análise da manifestacão espontânea destes.
Metodologia
Aula exclusivamente teorica, sendo requerido, para a
exposicão, projetor eletrônico e quadro branco.
4. Eletrotécnica 2 - Escola Politécnica da Universidade de Pernambuco (POLI/UPE) – 2013.2
Histórico

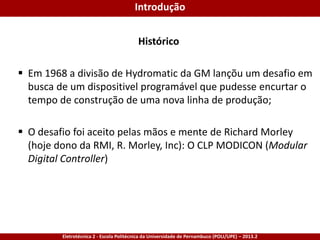

Em 1968 a divisão de Hydromatic da GM lançõu um desafio em
busca de um dispositivel programável que pudesse encurtar o
tempo de construção de uma nova linha de produção;
O desafio foi aceito pelas mãos e mente de Richard Morley
(hoje dono da RMI, R. Morley, Inc): O CLP MODICON (Modular
Digital Controller)

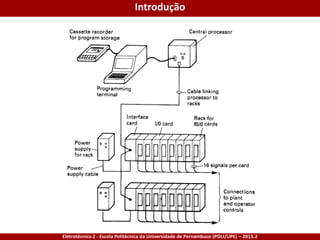

Introdução
5. Eletrotécnica 2 - Escola Politécnica da Universidade de Pernambuco (POLI/UPE) – 2013.2
Introdução
6. Eletrotécnica 2 - Escola Politécnica da Universidade de Pernambuco (POLI/UPE) – 2013.2

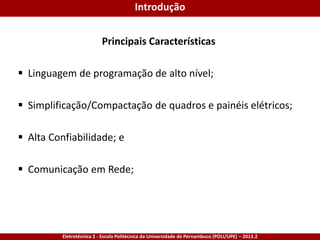

Principais Características
Linguagem de programação de alto nível;
Simplificação/Compactação de quadros e painéis elétricos;
Alta Confiabilidade; e
Comunicação em Rede;
Introdução
7. Eletrotécnica 2 - Escola Politécnica da Universidade de Pernambuco (POLI/UPE) – 2013.2
CLP (Fabricante: Siemens)
Introdução
8. Eletrotécnica 2 - Escola Politécnica da Universidade de Pernambuco (POLI/UPE) – 2013.2
Diagrama de Blocos de um CLP
Introdução
9. Eletrotécnica 2 - Escola Politécnica da Universidade de Pernambuco (POLI/UPE) – 2013.2

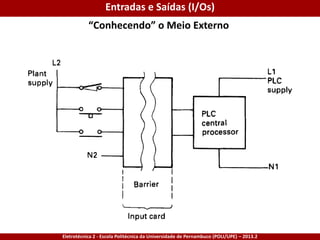

“Conhecendo” o Meio Externo
Entradas e Saídas (I/Os)
10. Eletrotécnica 2 - Escola Politécnica da Universidade de Pernambuco (POLI/UPE) – 2013.2

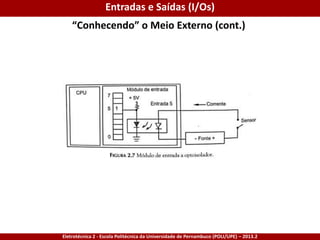

“Conhecendo” o Meio Externo (cont.)
Entradas e Saídas (I/Os)
11. Eletrotécnica 2 - Escola Politécnica da Universidade de Pernambuco (POLI/UPE) – 2013.2

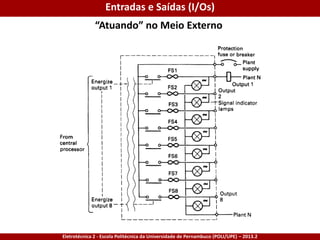

“Atuando” no Meio Externo
Entradas e Saídas (I/Os)
12. Eletrotécnica 2 - Escola Politécnica da Universidade de Pernambuco (POLI/UPE) – 2013.2

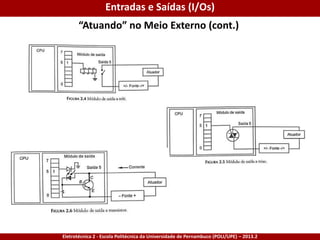

“Atuando” no Meio Externo (cont.)
Entradas e Saídas (I/Os)
13. Eletrotécnica 2 - Escola Politécnica da Universidade de Pernambuco (POLI/UPE) – 2013.2

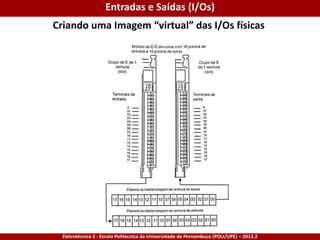

Criando uma Imagem “virtual” das I/Os físicas
Entradas e Saídas (I/Os)
14. Eletrotécnica 2 - Escola Politécnica da Universidade de Pernambuco (POLI/UPE) – 2013.2

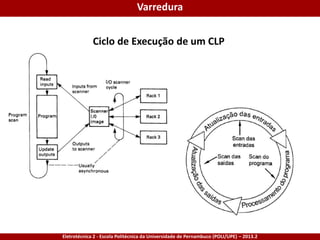

Ciclo de Execução de um CLP
Varredura
15. Eletrotécnica 2 - Escola Politécnica da Universidade de Pernambuco (POLI/UPE) – 2013.2

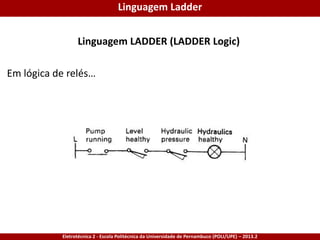

Linguagem LADDER (LADDER Logic)
Em lógica de relés…
Linguagem Ladder
16. Eletrotécnica 2 - Escola Politécnica da Universidade de Pernambuco (POLI/UPE) – 2013.2

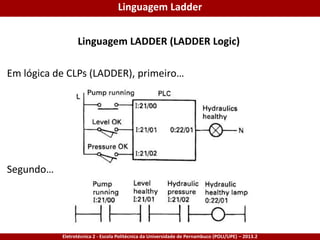

Linguagem LADDER (LADDER Logic)
Em lógica de CLPs (LADDER), primeiro…
Segundo…
Linguagem Ladder
17. Eletrotécnica 2 - Escola Politécnica da Universidade de Pernambuco (POLI/UPE) – 2013.2
Partida Direta
Linguagem Ladder

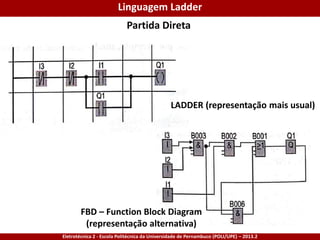

18. Eletrotécnica 2 - Escola Politécnica da Universidade de Pernambuco (POLI/UPE) – 2013.2
Partida Direta
Linguagem Ladder
LADDER (representação mais usual)
FBD – Function Block Diagram
(representação alternativa)
19. Eletrotécnica 2 - Escola Politécnica da Universidade de Pernambuco (POLI/UPE) – 2013.2
Partida Direta Sequencial de 2 MITs
Diagrama de Força (Potência/Principal)
Exemplo
20. Eletrotécnica 2 - Escola Politécnica da Universidade de Pernambuco (POLI/UPE) – 2013.2
Partida Direta Sequencial de 2 MITs

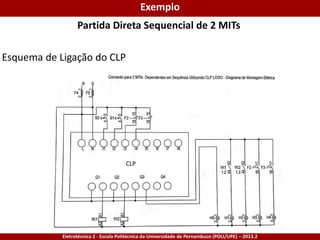

Esquema de Ligação do CLP
Exemplo
CLP
21. Eletrotécnica 2 - Escola Politécnica da Universidade de Pernambuco (POLI/UPE) – 2013.2

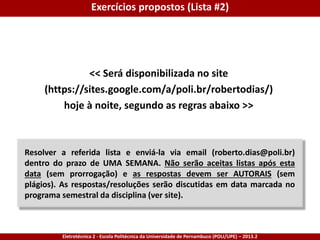

<< Será disponibilizada no site
(https://sites.google.com/a/poli.br/robertodias/)
hoje à noite, segundo as regras abaixo >>
Exercícios propostos (Lista #2)
Resolver a referida lista e enviá-la via email (roberto.dias@poli.br)
dentro do prazo de UMA SEMANA. Não serão aceitas listas após esta
data (sem prorrogação) e as respostas devem ser AUTORAIS (sem
plágios). As respostas/resoluções serão discutidas em data marcada no
programa semestral da disciplina (ver site).
