A nova nr 10 - implantação do pie

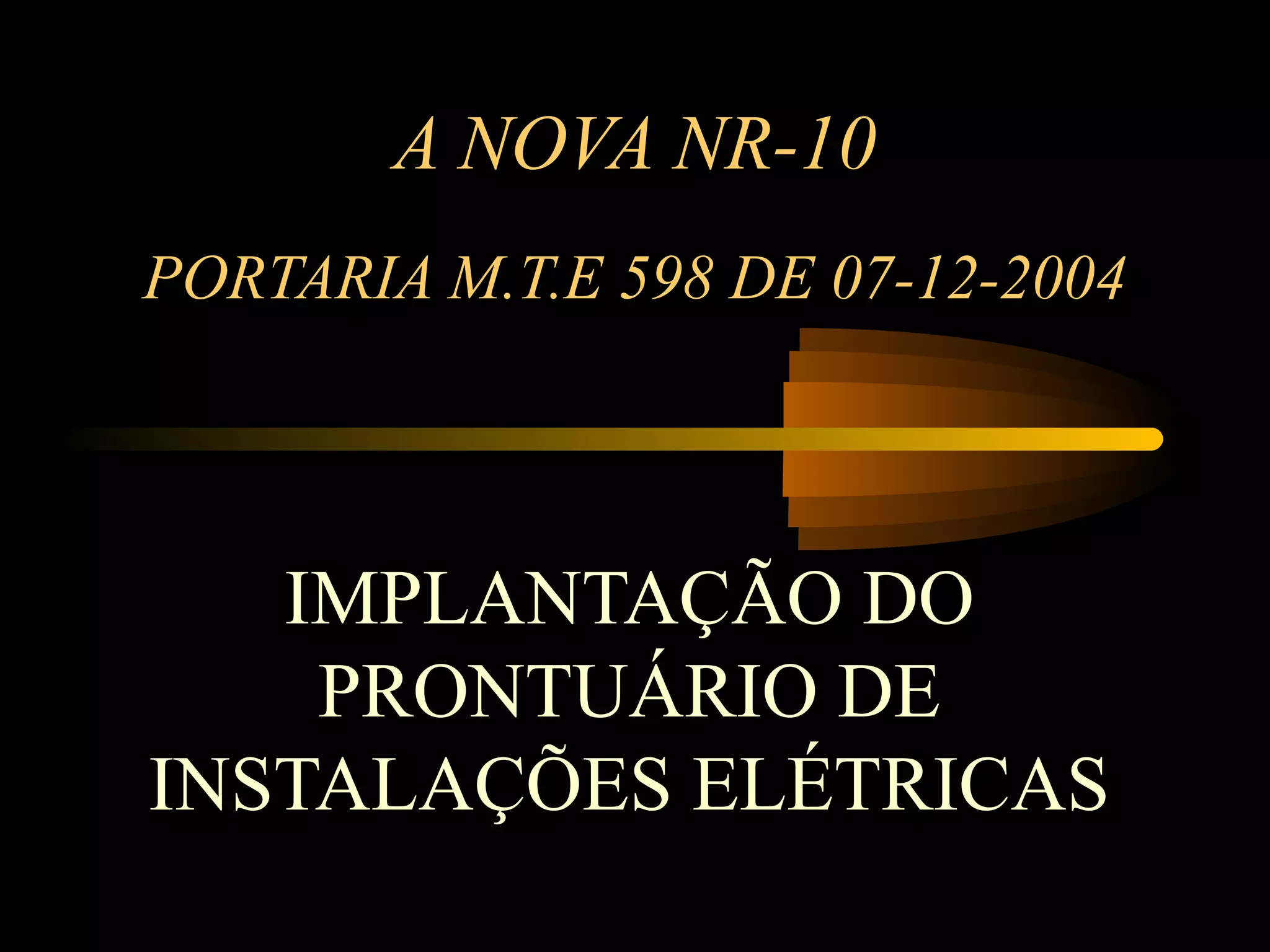

A NOVA NR-10
PORTARIA M.T.E 598 DE 07-12-2004

IMPLANTAÇÃO DO
PRONTUÁRIO DE
INSTALAÇÕES ELÉTRICAS

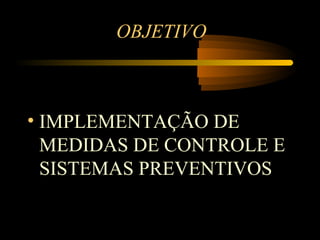

OBJETIVO

• IMPLEMENTAÇÃO DE
MEDIDAS DE CONTROLE E
SISTEMAS PREVENTIVOS

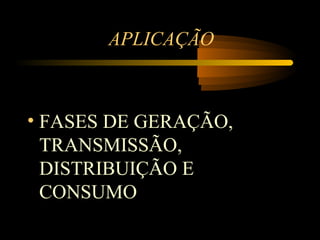

APLICAÇÃO

• FASES DE GERAÇÃO,
TRANSMISSÃO,
DISTRIBUIÇÃO E
CONSUMO

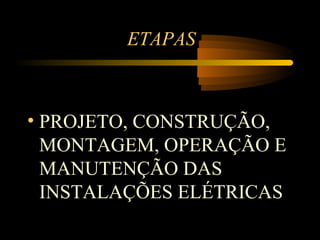

ETAPAS

• PROJETO, CONSTRUÇÃO,
MONTAGEM, OPERAÇÃO E
MANUTENÇÃO DAS
INSTALAÇÕES ELÉTRICAS

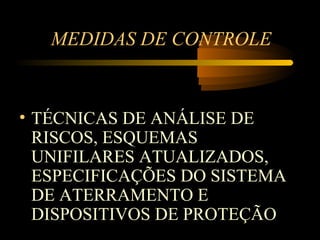

MEDIDAS DE CONTROLE

• TÉCNICAS DE ANÁLISE DE
RISCOS, ESQUEMAS
UNIFILARES ATUALIZADOS,
ESPECIFICAÇÕES DO SISTEMA
DE ATERRAMENTO E
DISPOSITIVOS DE PROTEÇÃO

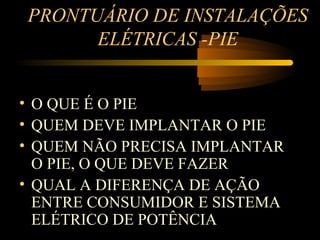

PRONTUÁRIO DE INSTALAÇÕES
ELÉTRICAS -PIE

• O QUE É O PIE
• QUEM DEVE IMPLANTAR O PIE
• QUEM NÃO PRECISA IMPLANTAR
O PIE, O QUE DEVE FAZER
• QUAL A DIFERENÇA DE AÇÃO
ENTRE CONSUMIDOR E SISTEMA
ELÉTRICO DE POTÊNCIA

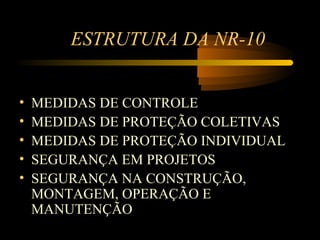

ESTRUTURA DA NR-10

• MEDIDAS DE CONTROLE
• MEDIDAS DE PROTEÇÃO COLETIVAS
• MEDIDAS DE PROTEÇÃO INDIVIDUAL
• SEGURANÇA EM PROJETOS
• SEGURANÇA NA CONSTRUÇÃO,
MONTAGEM, OPERAÇÃO E
MANUTENÇÃO

ESTRUTURA DA NR-10

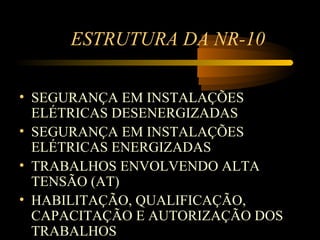

• SEGURANÇA EM INSTALAÇÕES
ELÉTRICAS DESENERGIZADAS
• SEGURANÇA EM INSTALAÇÕES
ELÉTRICAS ENERGIZADAS
• TRABALHOS ENVOLVENDO ALTA
TENSÃO (AT)
• HABILITAÇÃO, QUALIFICAÇÃO,
CAPACITAÇÃO E AUTORIZAÇÃO DOS
TRABALHOS

ESTRUTURA DA NR-10

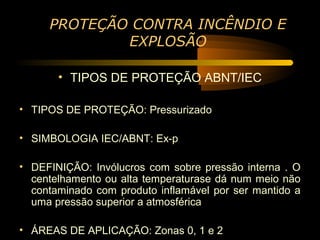

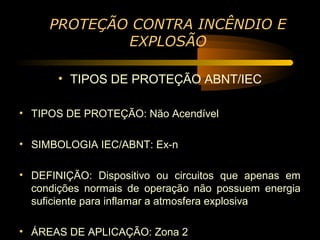

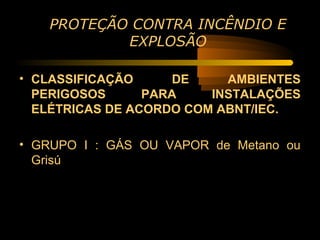

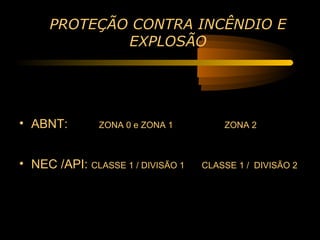

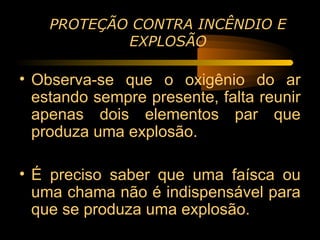

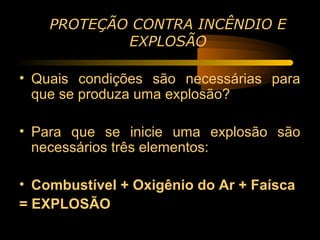

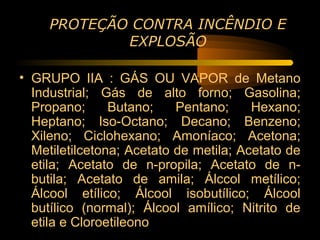

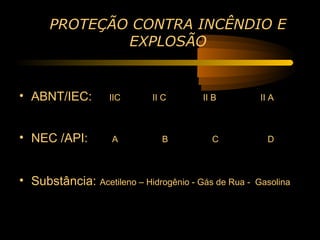

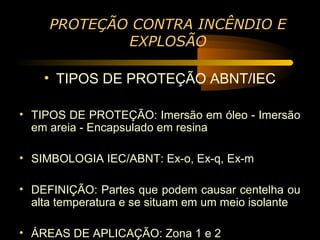

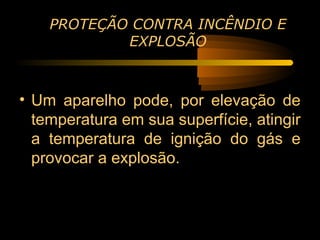

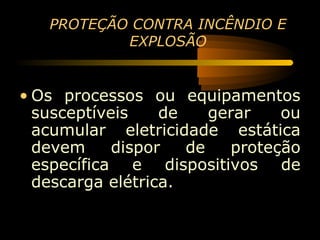

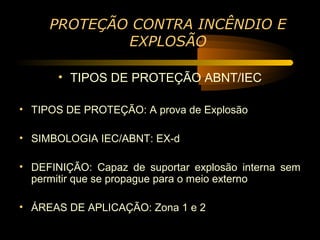

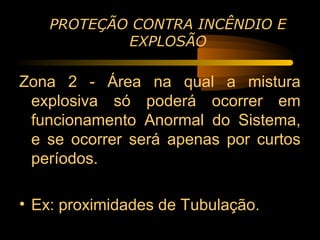

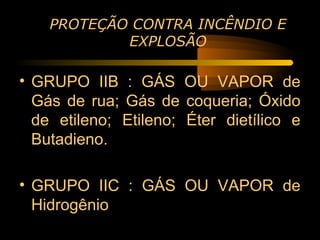

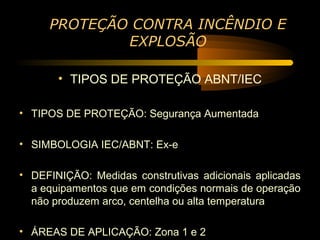

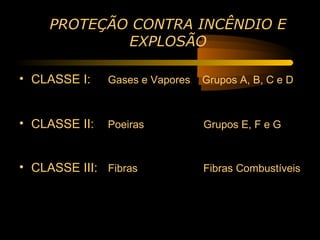

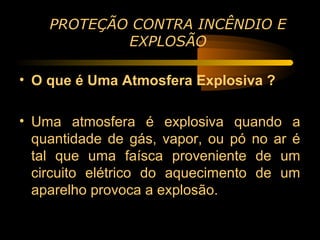

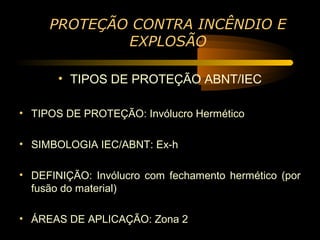

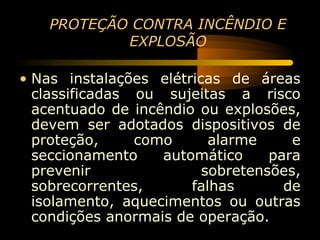

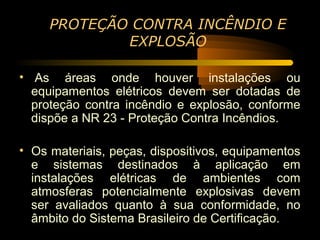

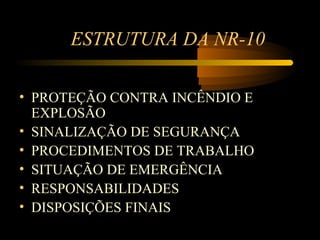

• PROTEÇÃO CONTRA INCÊNDIO E
EXPLOSÃO
• SINALIZAÇÃO DE SEGURANÇA
• PROCEDIMENTOS DE TRABALHO
• SITUAÇÃO DE EMERGÊNCIA
• RESPONSABILIDADES
• DISPOSIÇÕES FINAIS

ESTRUTURA DA NR-10

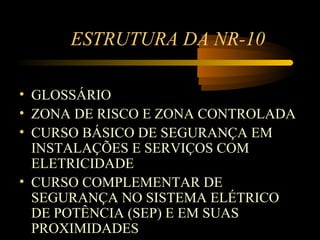

• GLOSSÁRIO

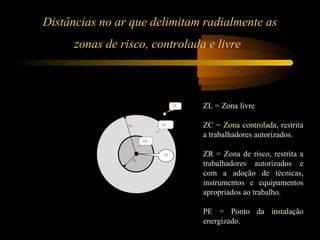

• ZONA DE RISCO E ZONA CONTROLADA

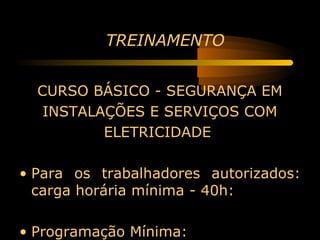

• CURSO BÁSICO DE SEGURANÇA EM
INSTALAÇÕES E SERVIÇOS COM
ELETRICIDADE
• CURSO COMPLEMENTAR DE
SEGURANÇA NO SISTEMA ELÉTRICO
DE POTÊNCIA (SEP) E EM SUAS
PROXIMIDADES

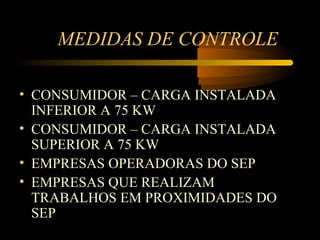

MEDIDAS DE CONTROLE

• CONSUMIDOR – CARGA INSTALADA
INFERIOR A 75 KW
• CONSUMIDOR – CARGA INSTALADA
SUPERIOR A 75 KW
• EMPRESAS OPERADORAS DO SEP
• EMPRESAS QUE REALIZAM
TRABALHOS EM PROXIMIDADES DO
SEP

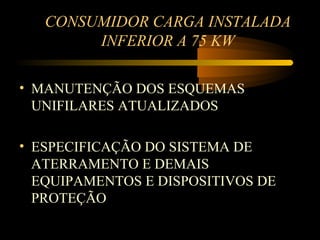

CONSUMIDOR CARGA INSTALADA
INFERIOR A 75 KW

• MEDIDAS PREVENTIVAS DE CONTROLE
DO RISCO ELÉTRICO E DE OUTROS
RISCOS ADICIONAIS

• TÉCNICAS DE ANÁLISE DE RISCO PARA
GARANTIR A SEGURANÇA E SAÚDE NO
TRABALHO

INFERIOR A 75 KW

• MANUTENÇÃO DOS ESQUEMAS
UNIFILARES ATUALIZADOS

• ESPECIFICAÇÃO DO SISTEMA DE
ATERRAMENTO E DEMAIS
EQUIPAMENTOS E DISPOSITIVOS DE
PROTEÇÃO

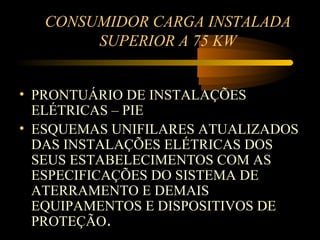

SUPERIOR A 75 KW

• PRONTUÁRIO DE INSTALAÇÕES
ELÉTRICAS – PIE
• ESQUEMAS UNIFILARES ATUALIZADOS
DAS INSTALAÇÕES ELÉTRICAS DOS
SEUS ESTABELECIMENTOS COM AS
ESPECIFICAÇÕES DO SISTEMA DE
ATERRAMENTO E DEMAIS
EQUIPAMENTOS E DISPOSITIVOS DE
PROTEÇÃO.

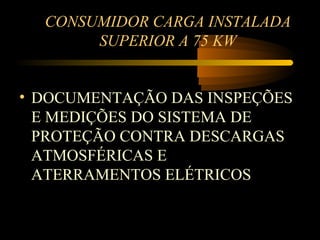

SUPERIOR A 75 KW

• CONJUNTO DE PROCEDIMENTOS E
INSTRUÇÕES TÉCNICAS E
ADMINISTRATIVAS DE SEGURANÇA E
SAÚDE, IMPLANTADAS E
RELACIONADAS A NR-10 E DESCRIÇÃO
DAS MEDIDAS DE CONTROLE
EXISTENTES

SUPERIOR A 75 KW

• DOCUMENTAÇÃO DAS INSPEÇÕES
E MEDIÇÕES DO SISTEMA DE
PROTEÇÃO CONTRA DESCARGAS
ATMOSFÉRICAS E
ATERRAMENTOS ELÉTRICOS

SUPERIOR A 75 KW

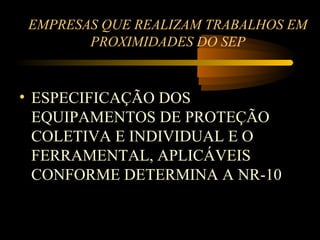

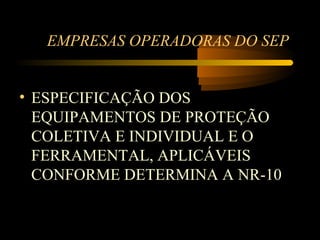

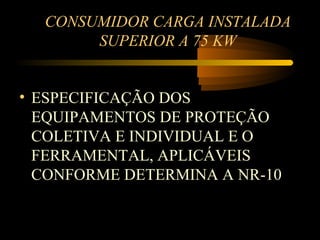

• ESPECIFICAÇÃO DOS
EQUIPAMENTOS DE PROTEÇÃO
COLETIVA E INDIVIDUAL E O
FERRAMENTAL, APLICÁVEIS
CONFORME DETERMINA A NR-10

SUPERIOR A 75 KW

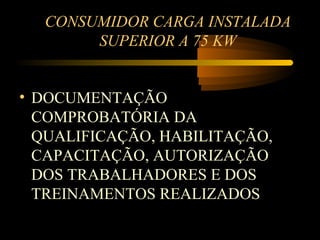

• DOCUMENTAÇÃO
COMPROBATÓRIA DA
QUALIFICAÇÃO, HABILITAÇÃO,
CAPACITAÇÃO, AUTORIZAÇÃO
DOS TRABALHADORES E DOS
TREINAMENTOS REALIZADOS

SUPERIOR A 75 KW

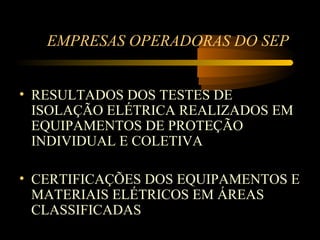

• RESULTADOS DOS TESTES DE
ISOLAÇÃO ELÉTRICA REALIZADOS EM
INDIVIDUAL E COLETIVA

• CERTIFICAÇÕES DOS EQUIPAMENTOS E
MATERIAIS ELÉTRICOS EM ÁREAS
CLASSIFICADAS

SUPERIOR A 75 KW

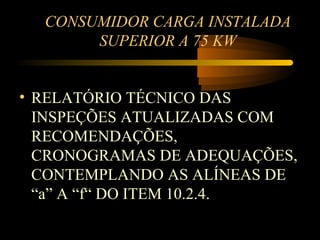

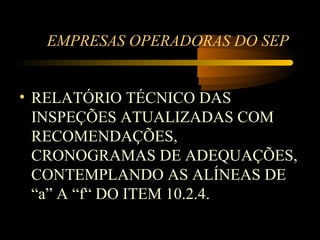

• RELATÓRIO TÉCNICO DAS
INSPEÇÕES ATUALIZADAS COM
RECOMENDAÇÕES,
CRONOGRAMAS DE ADEQUAÇÕES,
CONTEMPLANDO AS ALÍNEAS DE
“a” A “f“ DO ITEM 10.2.4.

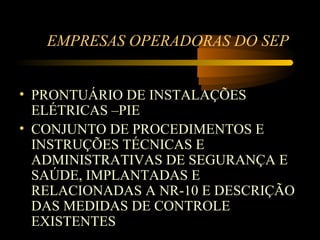

EMPRESAS OPERADORAS DO SEP

ELÉTRICAS –PIE
EXISTENTES

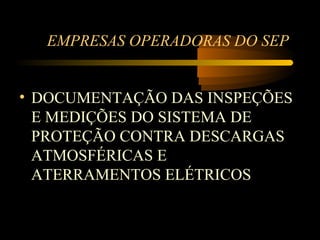

• DOCUMENTAÇÃO DAS INSPEÇÕES
E MEDIÇÕES DO SISTEMA DE
PROTEÇÃO CONTRA DESCARGAS
ATMOSFÉRICAS E
ATERRAMENTOS ELÉTRICOS


• DOCUMENTAÇÃO
COMPROBATÓRIA DA


ISOLAÇÃO ELÉTRICA REALIZADOS EM

• CERTIFICAÇÕES DOS EQUIPAMENTOS E
MATERIAIS ELÉTRICOS EM ÁREAS
CLASSIFICADAS


• RELATÓRIO TÉCNICO DAS
INSPEÇÕES ATUALIZADAS COM
RECOMENDAÇÕES,
CRONOGRAMAS DE ADEQUAÇÕES,
CONTEMPLANDO AS ALÍNEAS DE
“a” A “f“ DO ITEM 10.2.4.

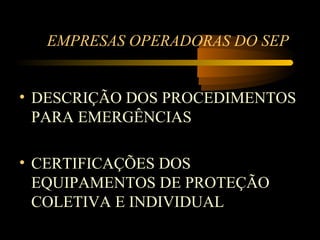

• DESCRIÇÃO DOS PROCEDIMENTOS
PARA EMERGÊNCIAS

• CERTIFICAÇÕES DOS
COLETIVA E INDIVIDUAL

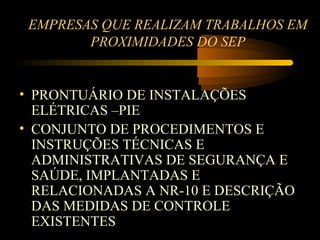

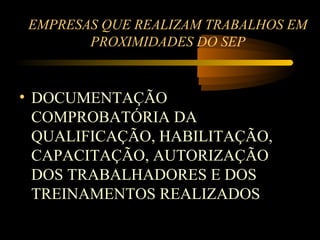

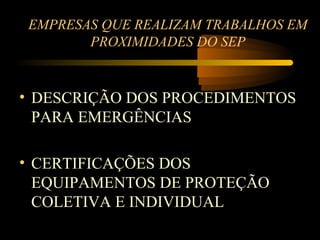

EMPRESAS QUE REALIZAM TRABALHOS EM
PROXIMIDADES DO SEP

ELÉTRICAS –PIE
EXISTENTES

PROXIMIDADES DO SEP


PROXIMIDADES DO SEP

• DOCUMENTAÇÃO
COMPROBATÓRIA DA

PROXIMIDADES DO SEP

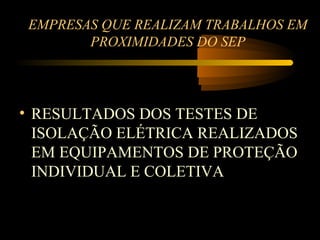

ISOLAÇÃO ELÉTRICA REALIZADOS
EM EQUIPAMENTOS DE PROTEÇÃO

PROXIMIDADES DO SEP

• DESCRIÇÃO DOS PROCEDIMENTOS
PARA EMERGÊNCIAS

• CERTIFICAÇÕES DOS
COLETIVA E INDIVIDUAL

ESTRUTURA DO PRONTUÁRIO DE
INSTALAÇÕES ELÉTRICAS - PIE

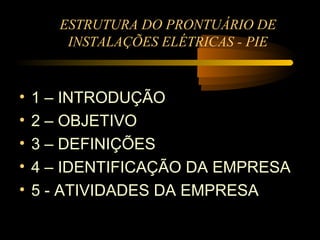

• 1 – INTRODUÇÃO
• 2 – OBJETIVO
• 3 – DEFINIÇÕES
• 4 – IDENTIFICAÇÃO DA EMPRESA
• 5 - ATIVIDADES DA EMPRESA


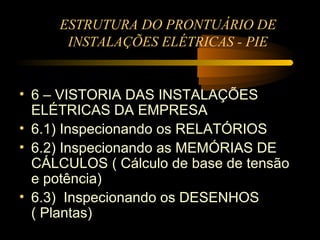

• 6 – VISTORIA DAS INSTALAÇÕES
ELÉTRICAS DA EMPRESA
• 6.1) Inspecionando os RELATÓRIOS
• 6.2) Inspecionando as MEMÓRIAS DE
CÁLCULOS ( Cálculo de base de tensão
e potência)
• 6.3) Inspecionando os DESENHOS
( Plantas)

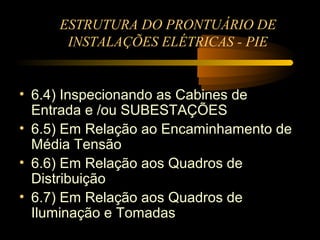

• 6.4) Inspecionando as Cabines de
Entrada e /ou SUBESTAÇÕES
• 6.5) Em Relação ao Encaminhamento de
Média Tensão
• 6.6) Em Relação aos Quadros de
Distribuição
• 6.7) Em Relação aos Quadros de
Iluminação e Tomadas

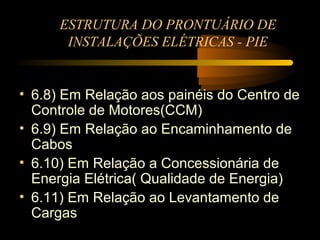

• 6.8) Em Relação aos painéis do Centro de
Controle de Motores(CCM)
• 6.9) Em Relação ao Encaminhamento de
Cabos
• 6.10) Em Relação a Concessionária de
Energia Elétrica( Qualidade de Energia)
• 6.11) Em Relação ao Levantamento de
Cargas


• 6.12) Em Relação aos GERADORES
• 6.13) Em Relação a ILUMINAÇÃO e
TOMADAS
• 6.14) Em Relação aos CABOS DE BAIXA
TENSÃO
• 6.15) Em Relação ao SISTEMA DE
INCÊNDIO
• 6.16) SEGURANÇA na ELETRICIDADE

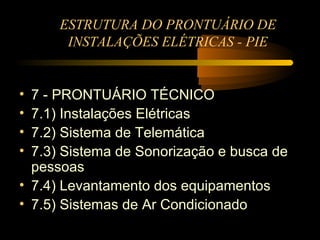

• 7 - PRONTUÁRIO TÉCNICO
• 7.1) Instalações Elétricas
• 7.2) Sistema de Telemática
• 7.3) Sistema de Sonorização e busca de
pessoas
• 7.4) Levantamento dos equipamentos
• 7.5) Sistemas de Ar Condicionado

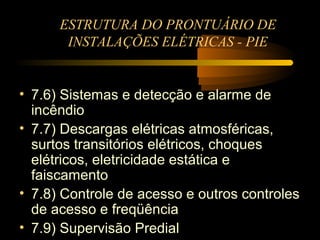

• 7.6) Sistemas e detecção e alarme de
incêndio
• 7.7) Descargas elétricas atmosféricas,
surtos transitórios elétricos, choques
elétricos, eletricidade estática e
faiscamento
• 7.8) Controle de acesso e outros controles
de acesso e freqüência
• 7.9) Supervisão Predial


• 7.10) Ar Condicionado, Fancoils e
Bombas de Água Gelada

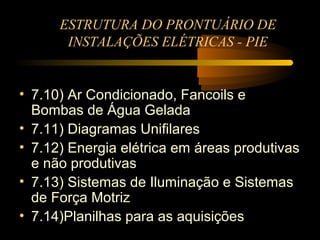

• 7.11) Diagramas Unifilares
• 7.12) Energia elétrica em áreas produtivas
e não produtivas
• 7.13) Sistemas de Iluminação e Sistemas
de Força Motriz
• 7.14)Planilhas para as aquisições

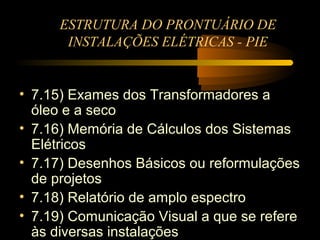

• 7.15) Exames dos Transformadores a
óleo e a seco
• 7.16) Memória de Cálculos dos Sistemas
Elétricos
• 7.17) Desenhos Básicos ou reformulações
de projetos
• 7.18) Relatório de amplo espectro
• 7.19) Comunicação Visual a que se refere
às diversas instalações

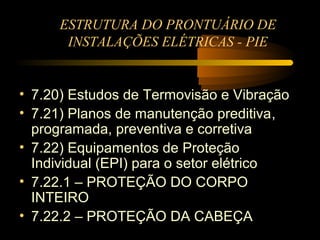

• 7.20) Estudos de Termovisão e Vibração
• 7.21) Planos de manutenção preditiva,
programada, preventiva e corretiva
• 7.22) Equipamentos de Proteção
Individual (EPI) para o setor elétrico
• 7.22.1 – PROTEÇÃO DO CORPO
INTEIRO
• 7.22.2 – PROTEÇÃO DA CABEÇA


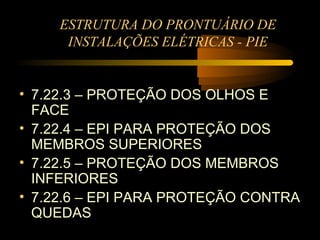

• 7.22.3 – PROTEÇÃO DOS OLHOS E
FACE
• 7.22.4 – EPI PARA PROTEÇÃO DOS
MEMBROS SUPERIORES
• 7.22.5 – PROTEÇÃO DOS MEMBROS
INFERIORES
• 7.22.6 – EPI PARA PROTEÇÃO CONTRA
QUEDAS


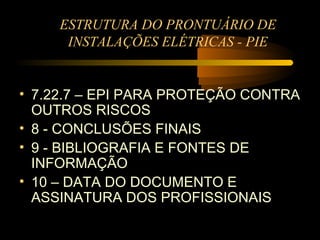

• 7.22.7 – EPI PARA PROTEÇÃO CONTRA
OUTROS RISCOS
• 8 - CONCLUSÕES FINAIS
• 9 - BIBLIOGRAFIA E FONTES DE
INFORMAÇÃO
• 10 – DATA DO DOCUMENTO E
ASSINATURA DOS PROFISSIONAIS

ALTERAÇÕES IMPORTANTES
DA NOVA NR-10

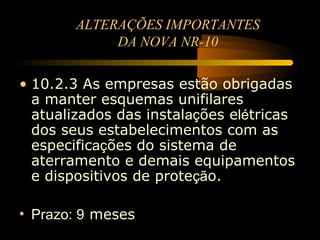

• 10.2.3 As empresas estão obrigadas
a manter esquemas unifilares
atualizados das instalações elétricas
dos seus estabelecimentos com as
especificações do sistema de
aterramento e demais equipamentos
e dispositivos de proteção.

• Prazo: 9 meses

DA NOVA NR-10

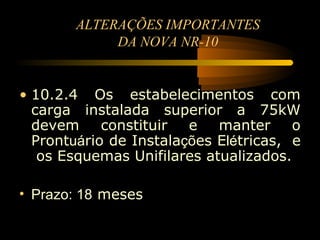

• 10.2.4 Os estabelecimentos com
carga instalada superior a 75kW
devem constituir e manter o
Prontuário de Instalações Elétricas, e
os Esquemas Unifilares atualizados.

• Prazo: 18 meses

DA NOVA NR-10

• 10.2.5 As empresas que operam em
instalações ou equipamentos
integrantes do SEP devem constituir
prontuário com o conteúdo do item
10.2.4 e acrescentar ao prontuário a
descrição dos procedimentos para
emergência e as certificações dos EPI
´s e EPC´s.

• Prazo: 18 meses

DA NOVA NR-10

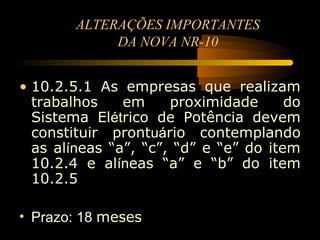

• 10.2.5.1 As empresas que realizam
trabalhos em proximidade do
Sistema Elétrico de Potência devem
constituir prontuário contemplando
as alíneas “a”, “c”, “d” e “e” do item
10.2.4 e alíneas “a” e “b” do item
10.2.5

• Prazo: 18 meses

DA NOVA NR-10

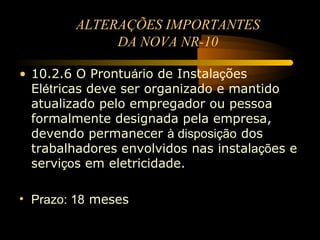

• 10.2.6 O Prontuário de Instalações
Elétricas deve ser organizado e mantido
atualizado pelo empregador ou pessoa
formalmente designada pela empresa,
devendo permanecer à disposição dos
trabalhadores envolvidos nas instalações e
serviços em eletricidade.

• Prazo: 18 meses

DA NOVA NR-10

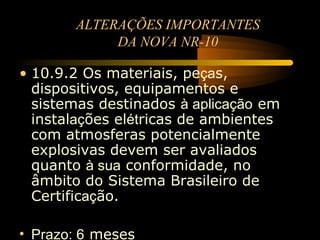

• 10.9.2 Os materiais, peças,
dispositivos, equipamentos e
sistemas destinados à aplicação em
instalações elétricas de ambientes
com atmosferas potencialmente
explosivas devem ser avaliados
quanto à sua conformidade, no
âmbito do Sistema Brasileiro de
Certificação.

• Prazo: 6 meses

DA NOVA NR-10

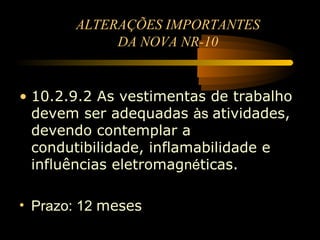

• 10.2.9.2 As vestimentas de trabalho
devem ser adequadas às atividades,
devendo contemplar a
condutibilidade, inflamabilidade e
influências eletromagnéticas.

• Prazo: 12 meses

DA NOVA NR-10

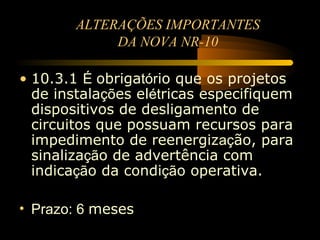

• 10.3.1 É obrigatório que os projetos
de instalações elétricas especifiquem
dispositivos de desligamento de
circuitos que possuam recursos para
impedimento de reenergização, para
sinalização de advertência com
indicação da condição operativa.

• Prazo: 6 meses

DA NOVA NR-10

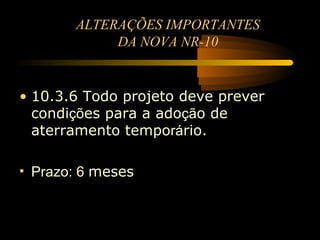

• 10.3.6 Todo projeto deve prever
condições para a adoção de
aterramento temporário.

• Prazo: 6 meses

DA NOVA NR-10

• 10.3.9 O memorial descritivo do projeto deve
conter, os seguintes itens de segurança:
especificação de proteção contra choques
elétricos, queimaduras e outros; identificação de
circuitos elétricos e equipamentos; restrições e
advertências ao acesso de pessoas nas
instalações; precauções sobre influências
externas; compatibilidade dos dispositivos de
proteção com a instalação elétrica; indicação da
posição de manobra dos circuitos elétricos.

• Prazo: 12 meses

DA NOVA NR-10

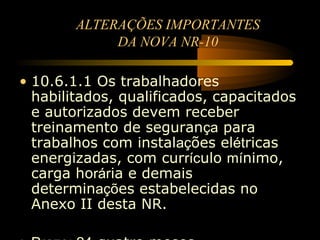

• 10.6.1.1 Os trabalhadores
habilitados, qualificados, capacitados
e autorizados devem receber
treinamento de segurança para
trabalhos com instalações elétricas
energizadas, com currículo mínimo,
carga horária e demais
determinações estabelecidas no
Anexo II desta NR.

DA NOVA NR-10

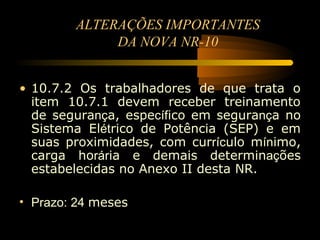

• 10.7.2 Os trabalhadores de que trata o
item 10.7.1 devem receber treinamento
de segurança, específico em segurança no
Sistema Elétrico de Potência (SEP) e em
suas proximidades, com currículo mínimo,
carga horária e demais determinações
estabelecidas no Anexo II desta NR.

• Prazo: 24 meses

DA NOVA NR-10

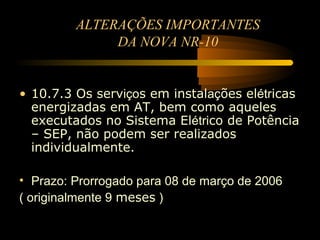

• 10.7.3 Os serviços em instalações elétricas
energizadas em AT, bem como aqueles
executados no Sistema Elétrico de Potência
– SEP, não podem ser realizados
individualmente.

• Prazo: Prorrogado para 08 de março de 2006
( originalmente 9 meses )

DA NOVA NR-10

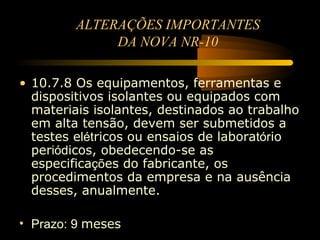

• 10.7.8 Os equipamentos, ferramentas e
dispositivos isolantes ou equipados com
materiais isolantes, destinados ao trabalho
em alta tensão, devem ser submetidos a
testes elétricos ou ensaios de laboratório
periódicos, obedecendo-se as
especificações do fabricante, os
procedimentos da empresa e na ausência
desses, anualmente.

• Prazo: 9 meses

DA NOVA NR-10

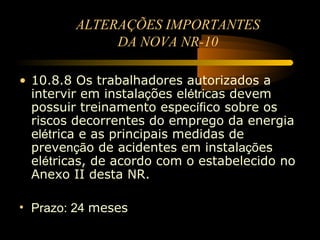

• 10.8.8 Os trabalhadores autorizados a
intervir em instalações elétricas devem
possuir treinamento específico sobre os
riscos decorrentes do emprego da energia
elétrica e as principais medidas de
prevenção de acidentes em instalações
elétricas, de acordo com o estabelecido no
Anexo II desta NR.

• Prazo: 24 meses

DA NOVA NR-10

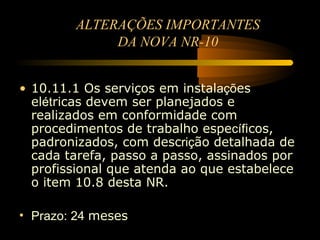

• 10.11.1 Os serviços em instalações
elétricas devem ser planejados e
realizados em conformidade com
procedimentos de trabalho específicos,
padronizados, com descrição detalhada de
cada tarefa, passo a passo, assinados por
profissional que atenda ao que estabelece
o item 10.8 desta NR.

• Prazo: 24 meses

DA NOVA NR-10

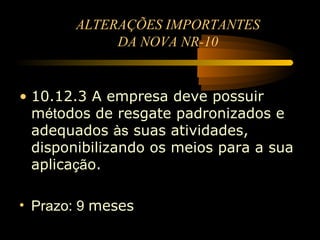

• 10.12.3 A empresa deve possuir
métodos de resgate padronizados e
adequados às suas atividades,
disponibilizando os meios para a sua
aplicação.

• Prazo: 9 meses

Faixa de tensão Nominal da Rr - Raio de delimitação entre Rc - Raio de delimitação entre
instalação elétrica (Kv) zona de risco e controlada ( m) zona controlada e livre (m)
<1 0,20 0,70

≥1 e <3 0,22 1,22

≥3 e <6 0,25 1,25

≥6 e <10 0,35 1,35

≥10 e <15 0,38 1,38

≥15 e <20 0,40 1,40

≥20 e <30 0,56 1,56

≥30 e <36 0,58 1,58

≥36 e <45 0,63 1,63

≥45 e <60 0,83 1,83

≥60 e <70 0,90 1,90

≥70 e <110 1,00 2,00

≥110 e <132 1,10 3,10

≥132 e <150 1,20 3,20

≥150 e <220 1,60 3,60

≥220 e <275 1,80 3,80

≥275 e <380 2,50 4,50

≥380 e <480 3,20 5,20

≥480 e <700 5,20 7,20

Distâncias no ar que delimitam radialmente as
zonas de risco, controlada e livre

ZL ZL = Zona livre

Rc ZC ZC = Zona controlada, restrita
a trabalhadores autorizados.
ZR

EP
ZR = Zona de risco, restrita a
Rr
trabalhadores autorizados e
com a adoção de técnicas,
instrumentos e equipamentos
apropriados ao trabalho.

PE = Ponto da instalação
energizado.

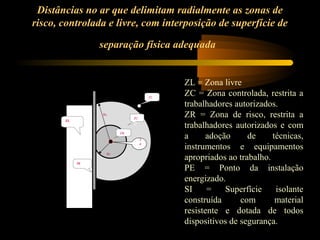

Distâncias no ar que delimitam radialmente as zonas de
risco, controlada e livre, com interposição de superfície de

separação física adequada

ZL = Zona livre
ZL
ZC = Zona controlada, restrita a
trabalhadores autorizados.
Rc
ZC
ZR = Zona de risco, restrita a
ZL
P trabalhadores autorizados e com
ZR
E a adoção de técnicas,
instrumentos e equipamentos
P

Rr
apropriados ao trabalho.
SI
PE = Ponto da instalação
energizado.
SI = Superfície isolante
construída com material
resistente e dotada de todos
dispositivos de segurança.

EXPOSIÇÃO OCUPACIONAL À ENERGIA ELÉTRICA

• Os acidentes de origem elétrica, são
geralmente devidos ou a um não
cumprimento das normas de segurança
estabelecida ou por causa de energização
acidental (religamento, indução, contato
de uma linha energizada com outra, e
etc).

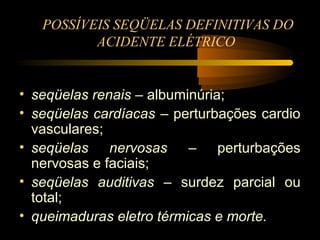

POSSÍVEIS SEQÜELAS DEFINITIVAS DO
ACIDENTE ELÉTRICO

• seqüelas renais – albuminúria;
• seqüelas cardíacas – perturbações cardio
vasculares;
• seqüelas nervosas – perturbações
nervosas e faciais;
• seqüelas auditivas – surdez parcial ou
total;
• queimaduras eletro térmicas e morte.

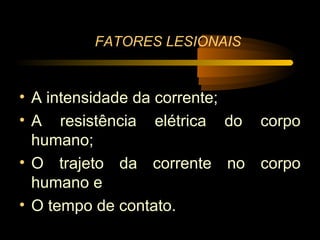

FATORES LESIONAIS

• A intensidade da corrente;
• A resistência elétrica do corpo
humano;
• O trajeto da corrente no corpo
humano e
• O tempo de contato.

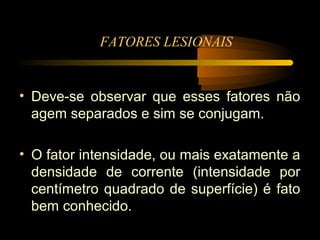

FATORES LESIONAIS

• Deve-se observar que esses fatores não
agem separados e sim se conjugam.

• O fator intensidade, ou mais exatamente a
densidade de corrente (intensidade por
centímetro quadrado de superfície) é fato
bem conhecido.

VALORES PERIGOSOS DA CORRENTE
ELÉTRICA

• Considerando correntes alternadas de 15
a 100 Hz, são os seguintes os valores de
corrente que, atravessando o corpo
humano, provocam efeitos patológicos:

• até 1 miliampéres - Zona Neutra; leve
percepção superficial, não provoca
habitualmente nenhum efeito;

ELÉTRICA

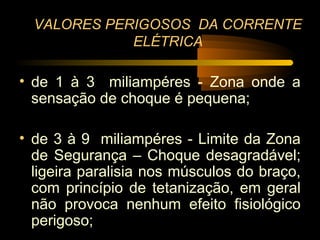

• de 1 à 3 miliampéres - Zona onde a
sensação de choque é pequena;

• de 3 à 9 miliampéres - Limite da Zona
de Segurança – Choque desagradável;
ligeira paralisia nos músculos do braço,
com princípio de tetanização, em geral
não provoca nenhum efeito fisiológico
perigoso;

ELÉTRICA

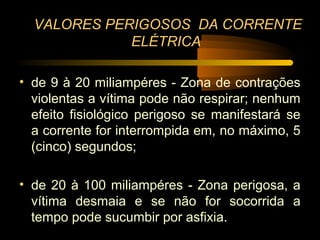

• de 9 à 20 miliampéres - Zona de contrações
violentas a vítima pode não respirar; nenhum
efeito fisiológico perigoso se manifestará se
a corrente for interrompida em, no máximo, 5
(cinco) segundos;

• de 20 à 100 miliampéres - Zona perigosa, a
vítima desmaia e se não for socorrida a
tempo pode sucumbir por asfixia.

ELÉTRICA

• de 100 à 500 miliampères - Paralisia estendida
aos músculos do tórax, com sensação de
sufocamento e tontura; possibilidade de
fibrilação cardíaca se a descarga elétrica se
manifesta na fase crítica do ciclo cardíaco e por
tempo superior a 200 (duzentos) milissegundos;

• Além de 500 miliampères - Traumas cardíacos
persistentes, neste caso o efeito é letal, salvo
intervenção imediata de pessoal especializado.

ELÉTRICA

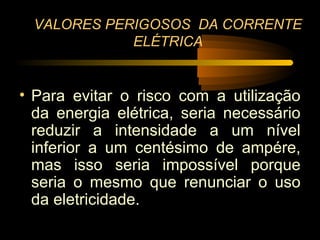

• Para evitar o risco com a utilização
da energia elétrica, seria necessário
reduzir a intensidade a um nível
inferior a um centésimo de ampére,
mas isso seria impossível porque
seria o mesmo que renunciar o uso
da eletricidade.

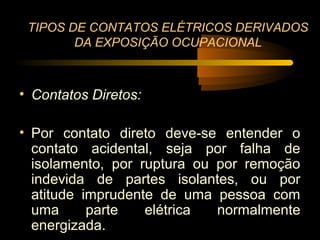

TIPOS DE CONTATOS ELÉTRICOS DERIVADOS
DA EXPOSIÇÃO OCUPACIONAL

• Contatos Diretos:

• Por contato direto deve-se entender o
contato acidental, seja por falha de
isolamento, por ruptura ou por remoção
indevida de partes isolantes, ou por
atitude imprudente de uma pessoa com
uma parte elétrica normalmente
energizada.

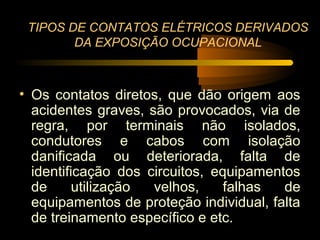

• Os contatos diretos, que dão origem aos
acidentes graves, são provocados, via de
regra, por terminais não isolados,
condutores e cabos com isolação
danificada ou deteriorada, falta de
identificação dos circuitos, equipamentos
de utilização velhos, falhas de
equipamentos de proteção individual, falta
de treinamento específico e etc.

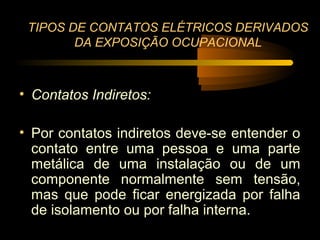

• Contatos Indiretos:

• Por contatos indiretos deve-se entender o
contato entre uma pessoa e uma parte
metálica de uma instalação ou de um
componente normalmente sem tensão,
mas que pode ficar energizada por falha
de isolamento ou por falha interna.

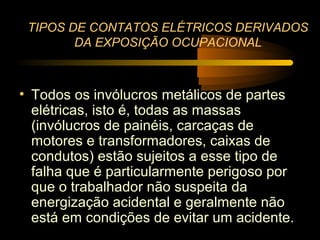

• Todos os invólucros metálicos de partes
elétricas, isto é, todas as massas
(invólucros de painéis, carcaças de
motores e transformadores, caixas de
condutos) estão sujeitos a esse tipo de
falha que é particularmente perigoso por
que o trabalhador não suspeita da
energização acidental e geralmente não
está em condições de evitar um acidente.

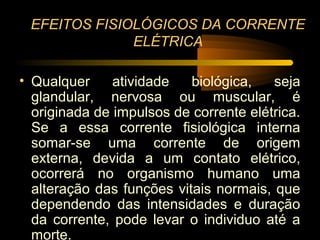

EFEITOS FISIOLÓGICOS DA CORRENTE
ELÉTRICA

• Qualquer atividade biológica, seja
glandular, nervosa ou muscular, é
originada de impulsos de corrente elétrica.
Se a essa corrente fisiológica interna
somar-se uma corrente de origem
externa, devida a um contato elétrico,
ocorrerá no organismo humano uma
alteração das funções vitais normais, que
dependendo das intensidades e duração
da corrente, pode levar o individuo até a
morte.

FENÔMENOS PATOLÓGICOS CRÍTICOS

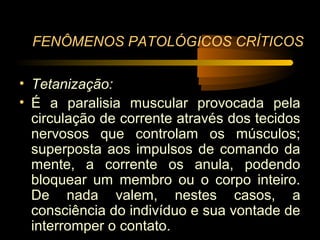

• Tetanização:
• É a paralisia muscular provocada pela
circulação de corrente através dos tecidos
nervosos que controlam os músculos;
superposta aos impulsos de comando da
mente, a corrente os anula, podendo
bloquear um membro ou o corpo inteiro.
De nada valem, nestes casos, a
consciência do indivíduo e sua vontade de
interromper o contato.

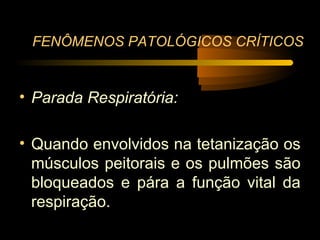

• Parada Respiratória:

• Quando envolvidos na tetanização os
músculos peitorais e os pulmões são
bloqueados e pára a função vital da
respiração.

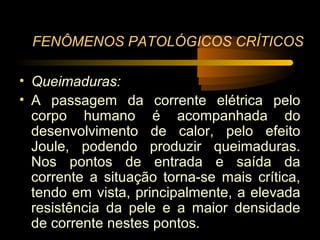

• Queimaduras:
• A passagem da corrente elétrica pelo
corpo humano é acompanhada do
desenvolvimento de calor, pelo efeito
Joule, podendo produzir queimaduras.
Nos pontos de entrada e saída da
corrente a situação torna-se mais crítica,
tendo em vista, principalmente, a elevada
resistência da pele e a maior densidade
de corrente nestes pontos.

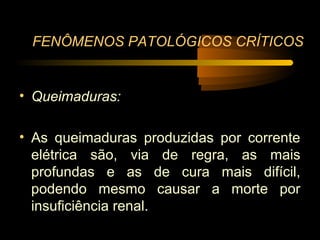

• Queimaduras:

• As queimaduras produzidas por corrente
elétrica são, via de regra, as mais
profundas e as de cura mais difícil,
podendo mesmo causar a morte por
insuficiência renal.

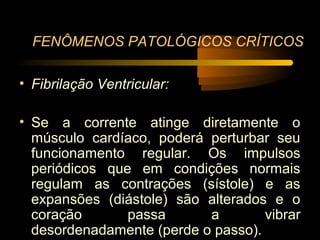

• Fibrilação Ventricular:

• Se a corrente atinge diretamente o
músculo cardíaco, poderá perturbar seu
funcionamento regular. Os impulsos
periódicos que em condições normais
regulam as contrações (sístole) e as
expansões (diástole) são alterados e o
coração passa a vibrar
desordenadamente (perde o passo).

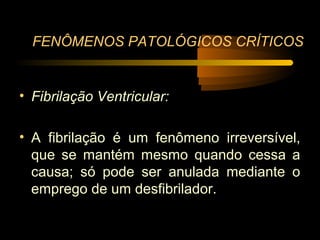

• Fibrilação Ventricular:

• A fibrilação é um fenômeno irreversível,
que se mantém mesmo quando cessa a
causa; só pode ser anulada mediante o
emprego de um desfibrilador.

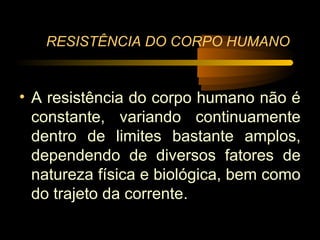

RESISTÊNCIA DO CORPO HUMANO

• A resistência do corpo humano não é
constante, variando continuamente
dentro de limites bastante amplos,
dependendo de diversos fatores de
natureza física e biológica, bem como
do trajeto da corrente.

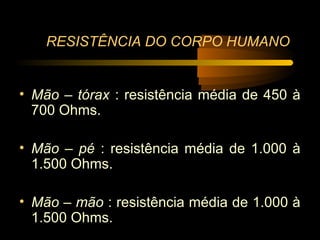

RESISTÊNCIA DO CORPO HUMANO

• Mão – tórax : resistência média de 450 à
700 Ohms.

• Mão – pé : resistência média de 1.000 à
1.500 Ohms.

• Mão – mão : resistência média de 1.000 à
1.500 Ohms.

TIPOS DE TENSÃO

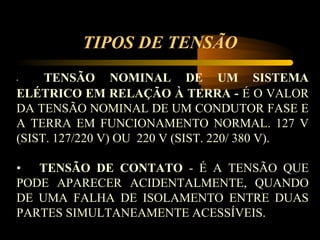

• TENSÃO NOMINAL DE UM SISTEMA
ELÉTRICO EM RELAÇÃO À TERRA - É O VALOR
DA TENSÃO NOMINAL DE UM CONDUTOR FASE E
A TERRA EM FUNCIONAMENTO NORMAL. 127 V
(SIST. 127/220 V) OU 220 V (SIST. 220/ 380 V).

• TENSÃO DE CONTATO - É A TENSÃO QUE
PODE APARECER ACIDENTALMENTE, QUANDO
DE UMA FALHA DE ISOLAMENTO ENTRE DUAS
PARTES SIMULTANEAMENTE ACESSÍVEIS.

TIPOS DE TENSÃO

• TENSÃO DE FALTA - É A TENSÃO O QUE
APARECE, QUANDO DE UMA FALHA DE
ISOLAMENTO ENTRE UMA MASSA E UM
ELETRODO DE ATERRAMENTO ( UM
PONTO CUJO O POTENCIAL NÃO SEJA
MODIFICADO PELA ENERGIZAÇÃO DA
MASSA ). SÓ É DEFINIDA SE O SISTEMA
POSSUIR UM PONTO ATERRADO.

TIPOS DE TENSÃO

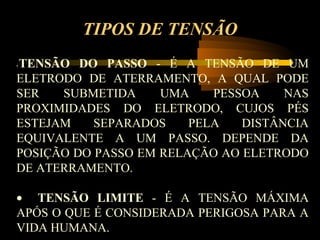

TENSÃO DO PASSO - É A TENSÃO DE UM
•

ELETRODO DE ATERRAMENTO, A QUAL PODE
SER SUBMETIDA UMA PESSOA NAS
PROXIMIDADES DO ELETRODO, CUJOS PÉS
ESTEJAM SEPARADOS PELA DISTÂNCIA
EQUIVALENTE A UM PASSO. DEPENDE DA
POSIÇÃO DO PASSO EM RELAÇÃO AO ELETRODO
DE ATERRAMENTO.

• TENSÃO LIMITE - É A TENSÃO MÁXIMA
APÓS O QUE É CONSIDERADA PERIGOSA PARA A
VIDA HUMANA.

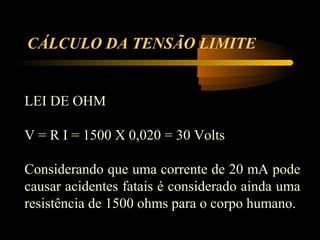

CÁLCULO DA TENSÃO LIMITE

LEI DE OHM

V = R I = 1500 X 0,020 = 30 Volts

Considerando que uma corrente de 20 mA pode
causar acidentes fatais é considerado ainda uma
resistência de 1500 ohms para o corpo humano.

PROTEÇÃO CONTRA INCÊNDIO E
EXPLOSÃO

• As áreas onde houver instalações ou
equipamentos elétricos devem ser dotadas de
proteção contra incêndio e explosão, conforme
dispõe a NR 23 - Proteção Contra Incêndios.

• Os materiais, peças, dispositivos, equipamentos
e sistemas destinados à aplicação em
instalações elétricas de ambientes com
atmosferas potencialmente explosivas devem
ser avaliados quanto à sua conformidade, no
âmbito do Sistema Brasileiro de Certificação.

EXPLOSÃO

• Os processos ou equipamentos
susceptíveis de gerar ou
acumular eletricidade estática
devem dispor de proteção
específica e dispositivos de
descarga elétrica.

EXPLOSÃO

• Nas instalações elétricas de áreas
classificadas ou sujeitas a risco
acentuado de incêndio ou explosões,
devem ser adotados dispositivos de
proteção, como alarme e
seccionamento automático para
prevenir sobretensões,
sobrecorrentes, falhas de
isolamento, aquecimentos ou outras
condições anormais de operação.

EXPLOSÃO

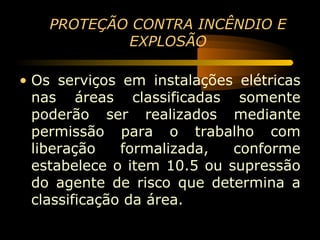

• Os serviços em instalações elétricas
nas áreas classificadas somente
poderão ser realizados mediante
permissão para o trabalho com
liberação formalizada, conforme
estabelece o item 10.5 ou supressão
do agente de risco que determina a
classificação da área.

EXPLOSÃO

• O que é Uma Atmosfera Explosiva ?

• Uma atmosfera é explosiva quando a
quantidade de gás, vapor, ou pó no ar é
tal que uma faísca proveniente de um
circuito elétrico do aquecimento de um
aparelho provoca a explosão.

EXPLOSÃO

• Quais condições são necessárias para
que se produza uma explosão?

• Para que se inicie uma explosão são
necessários três elementos:

• Combustível + Oxigênio do Ar + Faísca
= EXPLOSÃO

EXPLOSÃO

• Observa-se que o oxigênio do ar
estando sempre presente, falta reunir
apenas dois elementos par que
produza uma explosão.

• É preciso saber que uma faísca ou
uma chama não é indispensável para
que se produza uma explosão.

EXPLOSÃO

• Um aparelho pode, por elevação de
temperatura em sua superfície, atingir
a temperatura de ignição do gás e
provocar a explosão.

EXPLOSÃO

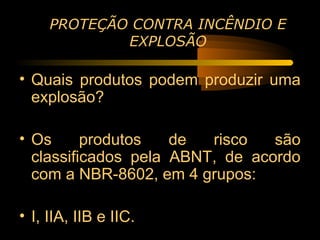

• Quais produtos podem produzir uma
explosão?

• Os produtos de risco são
classificados pela ABNT, de acordo
com a NBR-8602, em 4 grupos:

• I, IIA, IIB e IIC.

EXPLOSÃO

• Esses produtos são geralmente:
• gás de aquecimento
• Hidrocarbonetos
• Solventes de cola e de adesivos
• Solventes e diluentes para pinturas
• Verniz e resinas

EXPLOSÃO

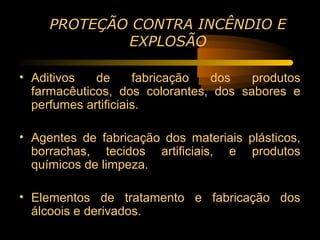

• Aditivos de fabricação dos produtos
farmacêuticos, dos colorantes, dos sabores e
perfumes artificiais.

• Agentes de fabricação dos materiais plásticos,
borrachas, tecidos artificiais, e produtos
químicos de limpeza.

• Elementos de tratamento e fabricação dos
álcoois e derivados.

EXPLOSÃO

• Esta lista não é limitada à formas líquidas
ou gasosas.

• É preciso lembrar que certos produtos
utilizados em forma de pó ou poeira
podem também se tornar em certas
condições agentes ativos de uma
explosão.

EXPLOSÃO

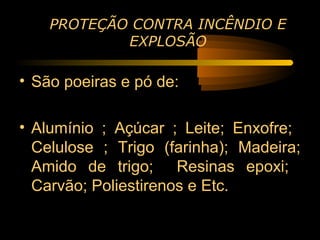

• São poeiras e pó de:

• Alumínio ; Açúcar ; Leite; Enxofre;
Celulose ; Trigo (farinha); Madeira;
Amido de trigo; Resinas epoxi;
Carvão; Poliestirenos e Etc.

EXPLOSÃO

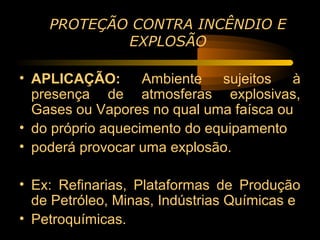

• APLICAÇÃO: Ambiente sujeitos à
presença de atmosferas explosivas,
Gases ou Vapores no qual uma faísca ou
• do próprio aquecimento do equipamento
• poderá provocar uma explosão.

• Ex: Refinarias, Plataformas de Produção
de Petróleo, Minas, Indústrias Químicas e
• Petroquímicas.

EXPLOSÃO

• COMO CLASSIFICAR UMA
ATMOSFERA EXPLOSIVA:

• 1º) Pelo tipo de gás presente e sua
probabilidade para se formar uma mistura
explosiva em um determinado instante.
Este critério nos permite definir os grupos
de gases e seu agrupamento de acordo
com suas propriedades em relação a
ignição.

EXPLOSÃO

• CLASSIFICAÇÃO DE AMBIENTES
PERIGOSOS PARA INSTALAÇÕES
ELÉTRICAS DE ACORDO COM ABNT/IEC.

• GRUPO I : GÁS OU VAPOR de Metano ou
Grisú

EXPLOSÃO

• GRUPO IIA : GÁS OU VAPOR de Metano
Industrial; Gás de alto forno; Gasolina;
Propano; Butano; Pentano; Hexano;
Heptano; Iso-Octano; Decano; Benzeno;
Xileno; Ciclohexano; Amoníaco; Acetona;
Metiletilcetona; Acetato de metila; Acetato de
etila; Acetato de n-propila; Acetato de n-
butila; Acetato de amila; Álccol metílico;
Álcool etílico; Álcool isobutílico; Álcool
butílico (normal); Álcool amílico; Nitrito de
etila e Cloroetileono

EXPLOSÃO

• GRUPO IIB : GÁS OU VAPOR de
Gás de rua; Gás de coqueria; Óxido
de etileno; Etileno; Éter dietílico e
Butadieno.

• GRUPO IIC : GÁS OU VAPOR de
Hidrogênio

EXPLOSÃO

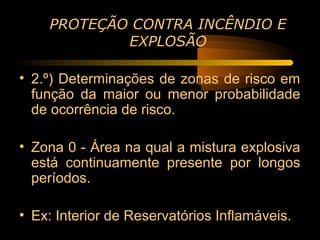

• 2.º) Determinações de zonas de risco em
função da maior ou menor probabilidade
de ocorrência de risco.

• Zona 0 - Área na qual a mistura explosiva
está continuamente presente por longos
períodos.

• Ex: Interior de Reservatórios Inflamáveis.

EXPLOSÃO

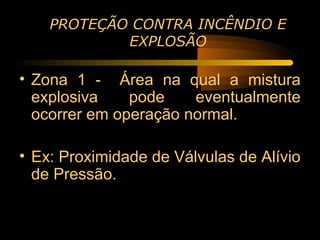

• Zona 1 - Área na qual a mistura
explosiva pode eventualmente
ocorrer em operação normal.

• Ex: Proximidade de Válvulas de Alívio
de Pressão.

EXPLOSÃO

Zona 2 - Área na qual a mistura
explosiva só poderá ocorrer em
funcionamento Anormal do Sistema,
e se ocorrer será apenas por curtos
períodos.

• Ex: proximidades de Tubulação.

EXPLOSÃO

• ABNT: ZONA 0 e ZONA 1 ZONA 2

• NEC /API: CLASSE 1 / DIVISÃO 1 CLASSE 1 / DIVISÃO 2

EXPLOSÃO

• ABNT/IEC: IIC II C II B II A

• NEC /API: A B C D

• Substância: Acetileno – Hidrogênio - Gás de Rua - Gasolina

EXPLOSÃO

• CLASSE I: Gases e Vapores Grupos A, B, C e D

• CLASSE II: Poeiras Grupos E, F e G

• CLASSE III: Fibras Fibras Combustíveis

EXPLOSÃO

• TIPOS DE PROTEÇÃO ABNT/IEC

• TIPOS DE PROTEÇÃO: A prova de Explosão

• SIMBOLOGIA IEC/ABNT: EX-d

• DEFINIÇÃO: Capaz de suportar explosão interna sem
permitir que se propague para o meio externo

• ÁREAS DE APLICAÇÃO: Zona 1 e 2

EXPLOSÃO


• TIPOS DE PROTEÇÃO: Imersão em óleo - Imersão
em areia - Encapsulado em resina

• SIMBOLOGIA IEC/ABNT: Ex-o, Ex-q, Ex-m

• DEFINIÇÃO: Partes que podem causar centelha ou
alta temperatura e se situam em um meio isolante


EXPLOSÃO


• TIPOS DE PROTEÇÃO: Segurança Aumentada

• SIMBOLOGIA IEC/ABNT: Ex-e

• DEFINIÇÃO: Medidas construtivas adicionais aplicadas
a equipamentos que em condições normais de operação
não produzem arco, centelha ou alta temperatura


EXPLOSÃO


• TIPOS DE PROTEÇÃO: Pressurizado

• SIMBOLOGIA IEC/ABNT: Ex-p

• DEFINIÇÃO: Invólucros com sobre pressão interna . O
centelhamento ou alta temperaturase dá num meio não
contaminado com produto inflamável por ser mantido a
uma pressão superior a atmosférica

• ÁREAS DE APLICAÇÃO: Zonas 0, 1 e 2

EXPLOSÃO


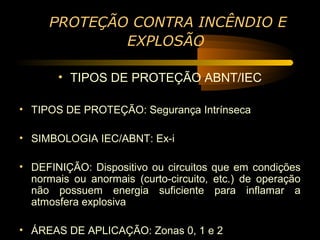

• TIPOS DE PROTEÇÃO: Segurança Intrínseca

• SIMBOLOGIA IEC/ABNT: Ex-i

• DEFINIÇÃO: Dispositivo ou circuitos que em condições
normais ou anormais (curto-circuito, etc.) de operação
não possuem energia suficiente para inflamar a
atmosfera explosiva

• ÁREAS DE APLICAÇÃO: Zonas 0, 1 e 2

EXPLOSÃO


• TIPOS DE PROTEÇÃO: Não Acendível

• SIMBOLOGIA IEC/ABNT: Ex-n

• DEFINIÇÃO: Dispositivo ou circuitos que apenas em
condições normais de operação não possuem energia
suficiente para inflamar a atmosfera explosiva

• ÁREAS DE APLICAÇÃO: Zona 2

EXPLOSÃO


• TIPOS DE PROTEÇÃO: Invólucro Hermético

• SIMBOLOGIA IEC/ABNT: Ex-h

• DEFINIÇÃO: Invólucro com fechamento hermético (por
fusão do material)

• ÁREAS DE APLICAÇÃO: Zona 2

EXPLOSÃO

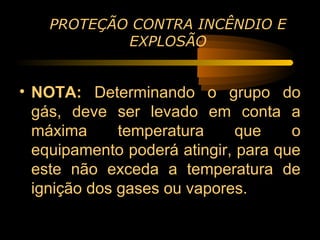

• NOTA: Determinando o grupo do
gás, deve ser levado em conta a
máxima temperatura que o
equipamento poderá atingir, para que
este não exceda a temperatura de
ignição dos gases ou vapores.

TREINAMENTO

CURSO BÁSICO - SEGURANÇA EM
INSTALAÇÕES E SERVIÇOS COM
ELETRICIDADE

• Para os trabalhadores autorizados:
carga horária mínima - 40h:

• Programação Mínima:

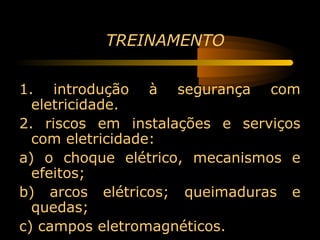

TREINAMENTO

1. introdução à segurança com
eletricidade.
2. riscos em instalações e serviços
com eletricidade:
a) o choque elétrico, mecanismos e
efeitos;
b) arcos elétricos; queimaduras e
quedas;
c) campos eletromagnéticos.

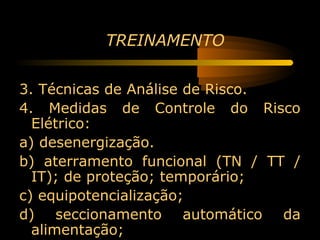

TREINAMENTO

3. Técnicas de Análise de Risco.
4. Medidas de Controle do Risco
Elétrico:
a) desenergização.
b) aterramento funcional (TN / TT /
IT); de proteção; temporário;
c) equipotencialização;
d) seccionamento automático da
alimentação;

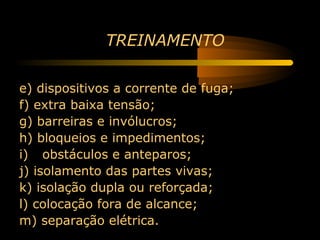

TREINAMENTO

e) dispositivos a corrente de fuga;
f) extra baixa tensão;
g) barreiras e invólucros;
h) bloqueios e impedimentos;
i) obstáculos e anteparos;
j) isolamento das partes vivas;
k) isolação dupla ou reforçada;
l) colocação fora de alcance;
m) separação elétrica.

TREINAMENTO

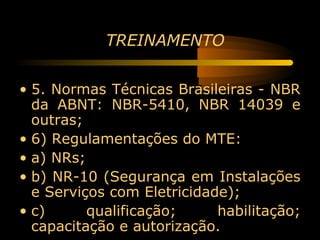

• 5. Normas Técnicas Brasileiras - NBR
da ABNT: NBR-5410, NBR 14039 e
outras;
• 6) Regulamentações do MTE:
• a) NRs;
• b) NR-10 (Segurança em Instalações
e Serviços com Eletricidade);
• c) qualificação; habilitação;
capacitação e autorização.

TREINAMENTO

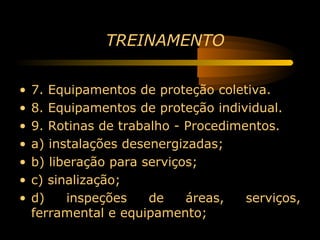

• 7. Equipamentos de proteção coletiva.
• 8. Equipamentos de proteção individual.
• 9. Rotinas de trabalho - Procedimentos.
• a) instalações desenergizadas;
• b) liberação para serviços;
• c) sinalização;
• d) inspeções de áreas, serviços,
ferramental e equipamento;

TREINAMENTO

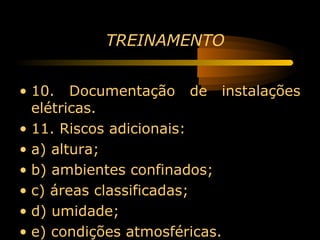

• 10. Documentação de instalações
elétricas.
• 11. Riscos adicionais:
• a) altura;
• b) ambientes confinados;
• c) áreas classificadas;
• d) umidade;
• e) condições atmosféricas.

TREINAMENTO

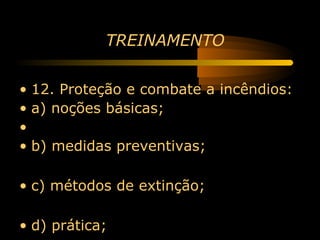

• 12. Proteção e combate a incêndios:
• a) noções básicas;
•
• b) medidas preventivas;

• c) métodos de extinção;

• d) prática;

TREINAMENTO

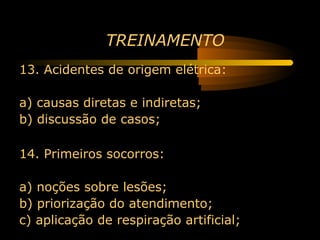

13. Acidentes de origem elétrica:

a) causas diretas e indiretas;
b) discussão de casos;

14. Primeiros socorros:

a) noções sobre lesões;
b) priorização do atendimento;
c) aplicação de respiração artificial;

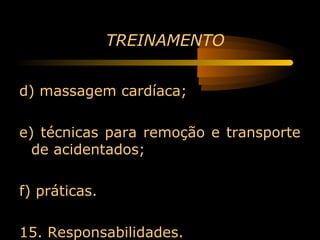

TREINAMENTO

d) massagem cardíaca;

e) técnicas para remoção e transporte
de acidentados;

f) práticas.

15. Responsabilidades.

TREINAMENTO

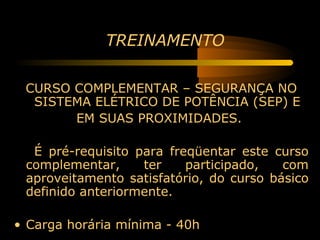

CURSO COMPLEMENTAR – SEGURANÇA NO
SISTEMA ELÉTRICO DE POTÊNCIA (SEP) E
EM SUAS PROXIMIDADES.

É pré-requisito para freqüentar este curso
complementar, ter participado, com
aproveitamento satisfatório, do curso básico
definido anteriormente.

• Carga horária mínima - 40h

TREINAMENTO

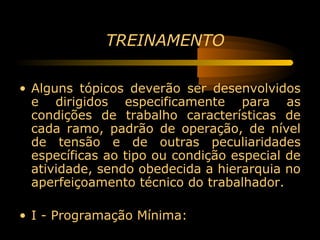

• Alguns tópicos deverão ser desenvolvidos
e dirigidos especificamente para as
condições de trabalho características de
cada ramo, padrão de operação, de nível
de tensão e de outras peculiaridades
específicas ao tipo ou condição especial de
atividade, sendo obedecida a hierarquia no
aperfeiçoamento técnico do trabalhador.

• I - Programação Mínima:

TREINAMENTO

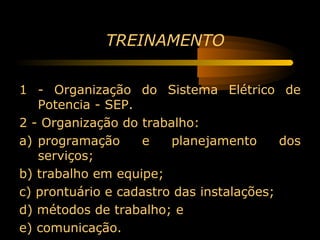

1 - Organização do Sistema Elétrico de
Potencia - SEP.
2 - Organização do trabalho:
a) programação e planejamento dos
serviços;
b) trabalho em equipe;
c) prontuário e cadastro das instalações;
d) métodos de trabalho; e
e) comunicação.

TREINAMENTO

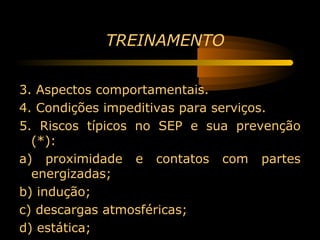

3. Aspectos comportamentais.
4. Condições impeditivas para serviços.
5. Riscos típicos no SEP e sua prevenção
(*):
a) proximidade e contatos com partes
energizadas;
b) indução;
c) descargas atmosféricas;
d) estática;

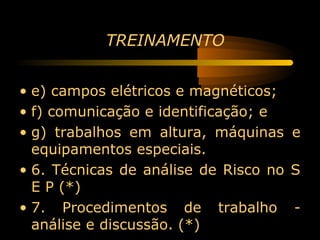

TREINAMENTO

• e) campos elétricos e magnéticos;
• f) comunicação e identificação; e
• g) trabalhos em altura, máquinas e
equipamentos especiais.
• 6. Técnicas de análise de Risco no S
E P (*)
• 7. Procedimentos de trabalho -
análise e discussão. (*)

TREINAMENTO

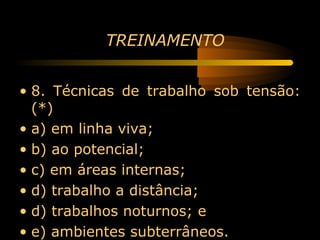

• 8. Técnicas de trabalho sob tensão:
(*)
• a) em linha viva;
• b) ao potencial;
• c) em áreas internas;
• d) trabalho a distância;
• d) trabalhos noturnos; e
• e) ambientes subterrâneos.

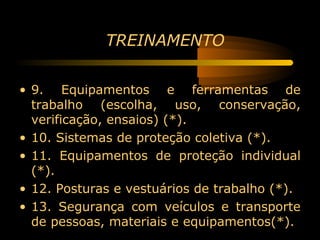

TREINAMENTO

• 9. Equipamentos e ferramentas de
trabalho (escolha, uso, conservação,
verificação, ensaios) (*).
• 10. Sistemas de proteção coletiva (*).
• 11. Equipamentos de proteção individual
(*).
• 12. Posturas e vestuários de trabalho (*).
• 13. Segurança com veículos e transporte
de pessoas, materiais e equipamentos(*).

TREINAMENTO

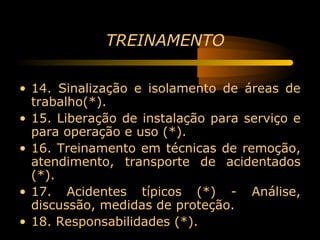

• 14. Sinalização e isolamento de áreas de
trabalho(*).
• 15. Liberação de instalação para serviço e
para operação e uso (*).
• 16. Treinamento em técnicas de remoção,
atendimento, transporte de acidentados
(*).
• 17. Acidentes típicos (*) - Análise,
discussão, medidas de proteção.
• 18. Responsabilidades (*).

MUITO OBRIGADO

JAQUES SHERIQUE
SHERIQUE@GBL.COM.BR

A nova nr 10 - implantação do pie

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a A nova nr 10 - implantação do pie

Mais de Wallace Silva

A nova nr 10 - implantação do pie
