Caderno de Exercícios Desenho Técnico 1
Caderno de
exercício
Desenho 1
Prof: Viviane Dorneles

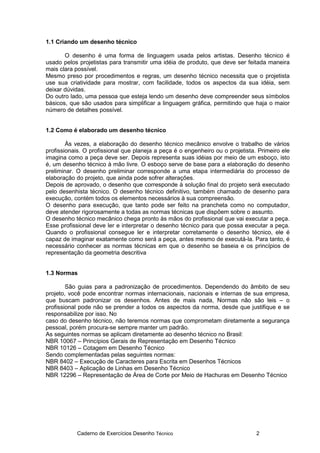

1.1 Criando um desenho técnico
O desenho é uma forma de linguagem usada pelos artistas. Desenho técnico é
usado pelos projetistas para transmitir uma idéia de produto, que deve ser feitada maneira
mais clara possível.
Mesmo preso por procedimentos e regras, um desenho técnico necessita que o projetista
use sua criatividade para mostrar, com facilidade, todos os aspectos da sua idéia, sem
deixar dúvidas.
Do outro lado, uma pessoa que esteja lendo um desenho deve compreender seus símbolos
básicos, que são usados para simplificar a linguagem gráfica, permitindo que haja o maior
número de detalhes possível.
1.2 Como é elaborado um desenho técnico
Às vezes, a elaboração do desenho técnico mecânico envolve o trabalho de vários
profissionais. O profissional que planeja a peça é o engenheiro ou o projetista. Primeiro ele
imagina como a peça deve ser. Depois representa suas idéias por meio de um esboço, isto
é, um desenho técnico à mão livre. O esboço serve de base para a elaboração do desenho
preliminar. O desenho preliminar corresponde a uma etapa intermediária do processo de
elaboração do projeto, que ainda pode sofrer alterações.
Depois de aprovado, o desenho que corresponde à solução final do projeto será executado
pelo desenhista técnico. O desenho técnico definitivo, também chamado de desenho para
execução, contém todos os elementos necessários à sua compreensão.
O desenho para execução, que tanto pode ser feito na prancheta como no computador,
deve atender rigorosamente a todas as normas técnicas que dispõem sobre o assunto.
O desenho técnico mecânico chega pronto às mãos do profissional que vai executar a peça.
Esse profissional deve ler e interpretar o desenho técnico para que possa executar a peça.
Quando o profissional consegue ler e interpretar corretamente o desenho técnico, ele é
capaz de imaginar exatamente como será a peça, antes mesmo de executá-la. Para tanto, é
necessário conhecer as normas técnicas em que o desenho se baseia e os princípios de
representação da geometria descritiva
1.3 Normas
São guias para a padronização de procedimentos. Dependendo do âmbito de seu
projeto, você pode encontrar normas internacionais, nacionais e internas de sua empresa,
que buscam padronizar os desenhos. Antes de mais nada, Normas não são leis – o
profissional pode não se prender a todos os aspectos da norma, desde que justifique e se
responsabilize por isso. No
caso do desenho técnico, não teremos normas que comprometam diretamente a segurança
pessoal, porém procura-se sempre manter um padrão.
As seguintes normas se aplicam diretamente ao desenho técnico no Brasil:

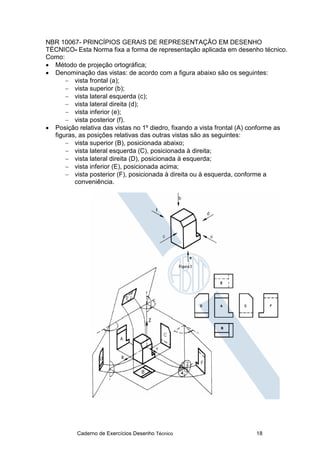

NBR 10067 – Princípios Gerais de Representação em Desenho Técnico
NBR 10126 – Cotagem em Desenho Técnico
Sendo complementadas pelas seguintes normas:
NBR 8402 – Execução de Caracteres para Escrita em Desenhos Técnicos
NBR 8403 – Aplicação de Linhas em Desenho Técnico
NBR 12296 – Representação de Área de Corte por Meio de Hachuras em Desenho Técnico

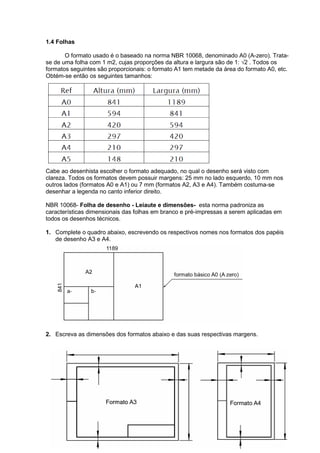

1.4 Folhas
O formato usado é o baseado na norma NBR 10068, denominado A0 (A-zero). Trata-
se de uma folha com 1 m2, cujas proporções da altura e largura são de 1: √2 . Todos os
formatos seguintes são proporcionais: o formato A1 tem metade da área do formato A0, etc.
Obtém-se então os seguintes tamanhos:
Cabe ao desenhista escolher o formato adequado, no qual o desenho será visto com
clareza. Todos os formatos devem possuir margens: 25 mm no lado esquerdo, 10 mm nos
outros lados (formatos A0 e A1) ou 7 mm (formatos A2, A3 e A4). Também costuma-se
desenhar a legenda no canto inferior direito.
NBR 10068- Folha de desenho - Leiaute e dimensões- esta norma padroniza as
características dimensionais das folhas em branco e pré-impressas a serem aplicadas em
todos os desenhos técnicos.
1. Complete o quadro abaixo, escrevendo os respectivos nomes nos formatos dos papéis
de desenho A3 e A4.
2. Escreva as dimensões dos formatos abaixo e das suas respectivas margens.

3. Complete a tabela abaixo, escrevendo as medidas das margens dos formatos A3 e A4.
Formato Dimensão Margem direita Margem esquerda
A0 841 x 1 189 10 25
A1 594 x 841
A2 420 x 594 7
A3 297 x 420
A4 210 x 297
4. Complete as frases nas linhas indicadas.
a) O formato de papel A2 dá origem a dois formatos .
b) O formato de papel A3 dá origem a dois formatos .

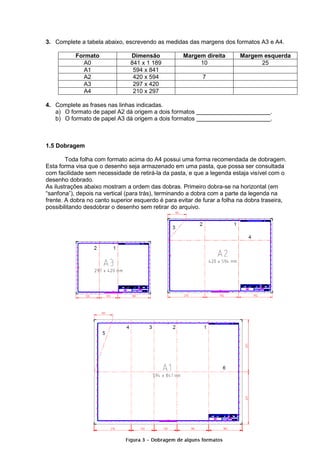

1.5 Dobragem
Toda folha com formato acima do A4 possui uma forma recomendada de dobragem.
Esta forma visa que o desenho seja armazenado em uma pasta, que possa ser consultada
com facilidade sem necessidade de retirá-la da pasta, e que a legenda estaja visível com o
desenho dobrado.
As ilustrações abaixo mostram a ordem das dobras. Primeiro dobra-se na horizontal (em
“sanfona”), depois na vertical (para trás), terminando a dobra com a parte da legenda na
frente. A dobra no canto superior esquerdo é para evitar de furar a folha na dobra traseira,
possibilitando desdobrar o desenho sem retirar do arquivo.

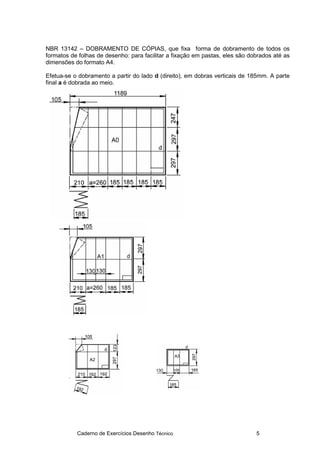

NBR 13142 – DOBRAMENTO DE CÓPIAS, que fixa forma de dobramento de todos os
formatos de folhas de desenho: para facilitar a fixação em pastas, eles são dobrados até as
dimensões do formato A4.
Efetua-se o dobramento a partir do lado d (direito), em dobras verticais de 185mm. A parte
final a é dobrada ao meio.

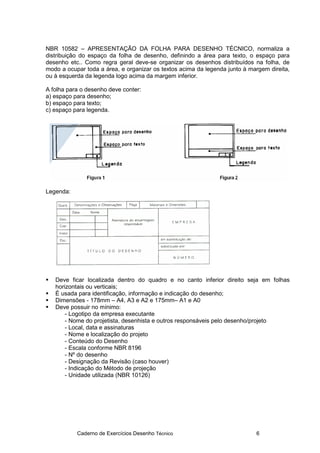

NBR 10582 – APRESENTAÇÃO DA FOLHA PARA DESENHO TÉCNICO, normaliza a
distribuição do espaço da folha de desenho, definindo a área para texto, o espaço para
desenho etc.. Como regra geral deve-se organizar os desenhos distribuídos na folha, de
modo a ocupar toda a área, e organizar os textos acima da legenda junto à margem direita,
ou à esquerda da legenda logo acima da margem inferior.
A folha para o desenho deve conter:
a) espaço para desenho;
b) espaço para texto;
c) espaço para legenda.
Legenda:
Deve ficar localizada dentro do quadro e no canto inferior direito seja em folhas
horizontais ou verticais;
É usada para identificação, informação e indicação do desenho;
Dimensões - 178mm – A4, A3 e A2 e 175mm– A1 e A0
Deve possuir no mínimo:
- Logotipo da empresa executante
- Nome do projetista, desenhista e outros responsáveis pelo desenho/projeto
- Local, data e assinaturas
- Nome e localização do projeto
- Conteúdo do Desenho
- Escala conforme NBR 8196
- Nº do desenho
- Designação da Revisão (caso houver)
- Indicação do Método de projeção
- Unidade utilizada (NBR 10126)

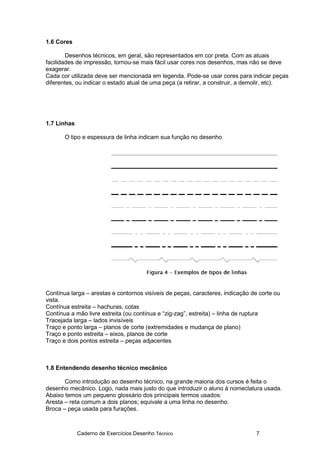

1.6 Cores
Desenhos técnicos, em geral, são representados em cor preta. Com as atuais
facilidades de impressão, tornou-se mais fácil usar cores nos desenhos, mas não se deve
exagerar.
Cada cor utilizada deve ser mencionada em legenda. Pode-se usar cores para indicar peças
diferentes, ou indicar o estado atual de uma peça (a retirar, a construir, a demolir, etc).
1.7 Linhas
O tipo e espessura de linha indicam sua função no desenho
Contínua larga – arestas e contornos visíveis de peças, caracteres, indicação de corte ou
vista.
Contínua estreita – hachuras, cotas
Contínua a mão livre estreita (ou contínua e “zig-zag”, estreita) – linha de ruptura
Tracejada larga – lados invisíveis
Traço e ponto larga – planos de corte (extremidades e mudança de plano)
Traço e ponto estreita – eixos, planos de corte
Traço e dois pontos estreita – peças adjacentes
1.8 Entendendo desenho técnico mecânico
Como introdução ao desenho técnico, na grande maioria dos cursos é feita o
desenho mecânico. Logo, nada mais justo do que introduzir o aluno à nomeclatura usada.
Abaixo temos um pequeno glossário dos principais termos usados:
Aresta – reta comum a dois planos; equivale a uma linha no desenho.
Broca – peça usada para furações.

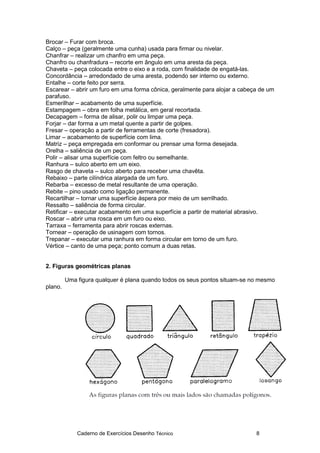

Brocar – Furar com broca.
Calço – peça (geralmente uma cunha) usada para firmar ou nivelar.
Chanfrar – realizar um chanfro em uma peça.
Chanfro ou chanfradura – recorte em ângulo em uma aresta da peça.
Chaveta – peça colocada entre o eixo e a roda, com finalidade de engatá-las.
Concordância – arredondado de uma aresta, podendo ser interno ou externo.
Entalhe – corte feito por serra.
Escarear – abrir um furo em uma forma cônica, geralmente para alojar a cabeça de um
parafuso.
Esmerilhar – acabamento de uma superfície.
Estampagem – obra em folha metálica, em geral recortada.
Decapagem – forma de alisar, polir ou limpar uma peça.
Forjar – dar forma a um metal quente a partir de golpes.
Fresar – operação a partir de ferramentas de corte (fresadora).
Limar – acabamento de superfície com lima.
Matriz – peça empregada em conformar ou prensar uma forma desejada.
Orelha – saliência de um peça.
Polir – alisar uma superfície com feltro ou semelhante.
Ranhura – sulco aberto em um eixo.
Rasgo de chaveta – sulco aberto para receber uma chavêta.
Rebaixo – parte cilíndrica alargada de um furo.
Rebarba – excesso de metal resultante de uma operação.
Rebite – pino usado como ligação permanente.
Recartilhar – tornar uma superfície áspera por meio de um serrilhado.
Ressalto – saliência de forma circular.
Retificar – executar acabamento em uma superfície a partir de material abrasivo.
Roscar – abrir uma rosca em um furo ou eixo.
Tarraxa – ferramenta para abrir roscas externas.
Tornear – operação de usinagem com tornos.
Trepanar – executar uma ranhura em forma circular em torno de um furo.
Vértice – canto de uma peça; ponto comum a duas retas.
2. Figuras geométricas planas
Uma figura qualquer é plana quando todos os seus pontos situam-se no mesmo
plano.

2.1. Sólidos geométricos
Quando uma figura geométrica tem pontos situados em diferentes planos, temos um
sólido geométrico.
Analisando a ilustração abaixo, você entenderá bem a diferença entre uma figura plana e
um sólido geométrico.
Os sólidos geométricos têm três dimensões: comprimento, largura e altura. Embora existam
infinitos sólidos geométricos, apenas alguns, que apresentam determinadas propriedades,
são estudados pela geometria. Os sólidos geométricos são separados do resto do espaço
por superfícies que os limitam. E essas superfícies podem ser planas ou curvas. Dentre os
sólidos geométricos limitados por superfícies planas, estudaremos os prismas, o cubo e as
pirâmides. Dentre os sólidos geométricos limitados por superfícies curvas, estudaremos o
cilindro, o cone e a esfera, que são também chamados de sólidos de revolução.
2.2. Prismas
O prisma é um sólido geométrico limitado por polígonos. O prisma pode também ser
imaginado como o resultado do deslocamento de um polígono. Ele é constituído de vários
elementos. Para quem lida com
desenho técnico é muito importante conhecê-los bem. Veja quais são eles nesta ilustração:
Note que a base desse prisma tem a forma de um retângulo. Por isso ele recebe o nome de
prisma retangular. Dependendo do polígono que forma sua base, o prisma recebe uma
denominação específica. Por exemplo: o prisma que tem como base o triângulo, é chamado
prisma triangular.
Quando todas as faces do sólido geométrico são formadas por figuras geométricas iguais,
temos um sólido geométrico regular. O prisma que apresenta as seis faces formadas por
quadrados iguais recebe o nome de cubo.

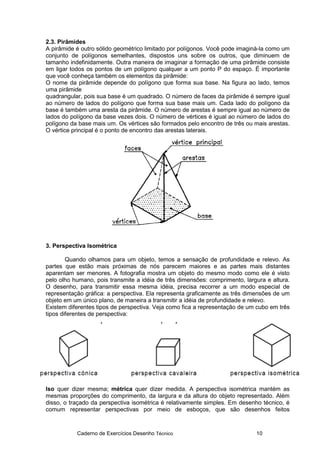

2.3. Pirâmides
A pirâmide é outro sólido geométrico limitado por polígonos. Você pode imaginá-la como um
conjunto de polígonos semelhantes, dispostos uns sobre os outros, que diminuem de
tamanho indefinidamente. Outra maneira de imaginar a formação de uma pirâmide consiste
em ligar todos os pontos de um polígono qualquer a um ponto P do espaço. É importante
que você conheça também os elementos da pirâmide:
O nome da pirâmide depende do polígono que forma sua base. Na figura ao lado, temos
uma pirâmide
quadrangular, pois sua base é um quadrado. O número de faces da pirâmide é sempre igual
ao número de lados do polígono que forma sua base mais um. Cada lado do polígono da
base é também uma aresta da pirâmide. O número de arestas é sempre igual ao número de
lados do polígono da base vezes dois. O número de vértices é igual ao número de lados do
polígono da base mais um. Os vértices são formados pelo encontro de três ou mais arestas.
O vértice principal é o ponto de encontro das arestas laterais.
3. Perspectiva Isométrica
Quando olhamos para um objeto, temos a sensação de profundidade e relevo. As
partes que estão mais próximas de nós parecem maiores e as partes mais distantes
aparentam ser menores. A fotografia mostra um objeto do mesmo modo como ele é visto
pelo olho humano, pois transmite a idéia de três dimensões: comprimento, largura e altura.
O desenho, para transmitir essa mesma idéia, precisa recorrer a um modo especial de
representação gráfica: a perspectiva. Ela representa graficamente as três dimensões de um
objeto em um único plano, de maneira a transmitir a idéia de profundidade e relevo.
Existem diferentes tipos de perspectiva. Veja como fica a representação de um cubo em três
tipos diferentes de perspectiva:
Iso quer dizer mesma; métrica quer dizer medida. A perspectiva isométrica mantém as
mesmas proporções do comprimento, da largura e da altura do objeto representado. Além
disso, o traçado da perspectiva isométrica é relativamente simples. Em desenho técnico, é
comum representar perspectivas por meio de esboços, que são desenhos feitos

rapidamente à mão livre. Os esboços são muito úteis quando se deseja transmitir, de
imediato, a idéia de um objeto.
3.1. Ângulos
Para estudar a perspectiva isométrica, precisamos saber o que é um ângulo e a maneira
como ele é representado. Ângulo é a figura geométrica formada por duas semi-retas de
mesma origem. A medida do ângulo é dada pela abertura entre seus lados.
Uma das formas para se medir o ângulo consiste em dividir a circunferência em 360 partes
iguais. Cada uma dessas partes corresponde a 1 grau (1º). A medida em graus é indicada
pelo numeral seguido do símbolo de grau. Exemplo: 45º (lê-se: quarenta e cinco graus).
3.2. Eixos isométricos
O desenho da perspectiva isométrica é baseado num sistema de três semiretas que têm o
mesmo ponto de origem e formam entre si três ângulos de 120°.

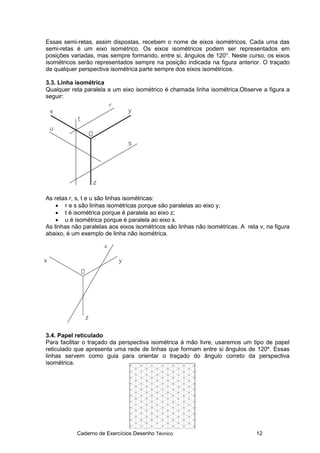

Essas semi-retas, assim dispostas, recebem o nome de eixos isométricos. Cada uma das
semi-retas é um eixo isométrico. Os eixos isométricos podem ser representados em
posições variadas, mas sempre formando, entre si, ângulos de 120°. Neste curso, os eixos
isométricos serão representados sempre na posição indicada na figura anterior. O traçado
de qualquer perspectiva isométrica parte sempre dos eixos isométricos.
3.3. Linha isométrica
Qualquer reta paralela a um eixo isométrico é chamada linha isométrica.Observe a figura a
seguir:
As retas r, s, t e u são linhas isométricas:
• r e s são linhas isométricas porque são paralelas ao eixo y;
• t é isométrica porque é paralela ao eixo z;
• u é isométrica porque é paralela ao eixo x.
As linhas não paralelas aos eixos isométricos são linhas não isométricas. A reta v, na figura
abaixo, é um exemplo de linha não isométrica.
3.4. Papel reticulado
Para facilitar o traçado da perspectiva isométrica à mão livre, usaremos um tipo de papel
reticulado que apresenta uma rede de linhas que formam entre si ângulos de 120º. Essas
linhas servem como guia para orientar o traçado do ângulo correto da perspectiva
isométrica.

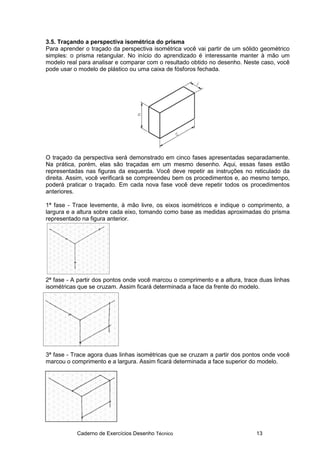

3.5. Traçando a perspectiva isométrica do prisma
Para aprender o traçado da perspectiva isométrica você vai partir de um sólido geométrico
simples: o prisma retangular. No início do aprendizado é interessante manter à mão um
modelo real para analisar e comparar com o resultado obtido no desenho. Neste caso, você
pode usar o modelo de plástico ou uma caixa de fósforos fechada.
O traçado da perspectiva será demonstrado em cinco fases apresentadas separadamente.
Na prática, porém, elas são traçadas em um mesmo desenho. Aqui, essas fases estão
representadas nas figuras da esquerda. Você deve repetir as instruções no reticulado da
direita. Assim, você verificará se compreendeu bem os procedimentos e, ao mesmo tempo,
poderá praticar o traçado. Em cada nova fase você deve repetir todos os procedimentos
anteriores.
1ª fase - Trace levemente, à mão livre, os eixos isométricos e indique o comprimento, a
largura e a altura sobre cada eixo, tomando como base as medidas aproximadas do prisma
representado na figura anterior.
2ª fase - A partir dos pontos onde você marcou o comprimento e a altura, trace duas linhas
isométricas que se cruzam. Assim ficará determinada a face da frente do modelo.
3ª fase - Trace agora duas linhas isométricas que se cruzam a partir dos pontos onde você
marcou o comprimento e a largura. Assim ficará determinada a face superior do modelo.

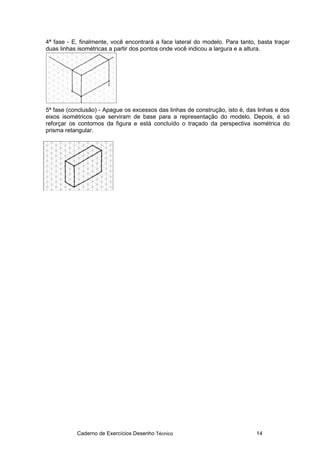

4ª fase - E, finalmente, você encontrará a face lateral do modelo. Para tanto, basta traçar
duas linhas isométricas a partir dos pontos onde você indicou a largura e a altura.
5ª fase (conclusão) - Apague os excessos das linhas de construção, isto é, das linhas e dos
eixos isométricos que serviram de base para a representação do modelo. Depois, é só
reforçar os contornos da figura e está concluído o traçado da perspectiva isométrica do
prisma retangular.

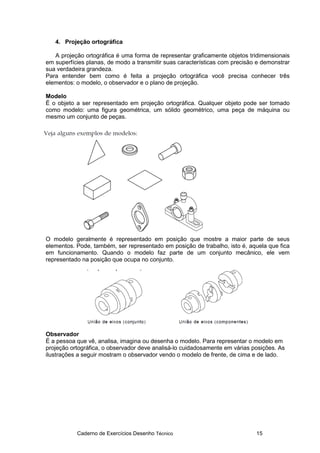

4. Projeção ortográfica
A projeção ortográfica é uma forma de representar graficamente objetos tridimensionais
em superfícies planas, de modo a transmitir suas características com precisão e demonstrar
sua verdadeira grandeza.
Para entender bem como é feita a projeção ortográfica você precisa conhecer três
elementos: o modelo, o observador e o plano de projeção.
Modelo
É o objeto a ser representado em projeção ortográfica. Qualquer objeto pode ser tomado
como modelo: uma figura geométrica, um sólido geométrico, uma peça de máquina ou
mesmo um conjunto de peças.
O modelo geralmente é representado em posição que mostre a maior parte de seus
elementos. Pode, também, ser representado em posição de trabalho, isto é, aquela que fica
em funcionamento. Quando o modelo faz parte de um conjunto mecânico, ele vem
representado na posição que ocupa no conjunto.
Observador
É a pessoa que vê, analisa, imagina ou desenha o modelo. Para representar o modelo em
projeção ortográfica, o observador deve analisá-lo cuidadosamente em várias posições. As
ilustrações a seguir mostram o observador vendo o modelo de frente, de cima e de lado.

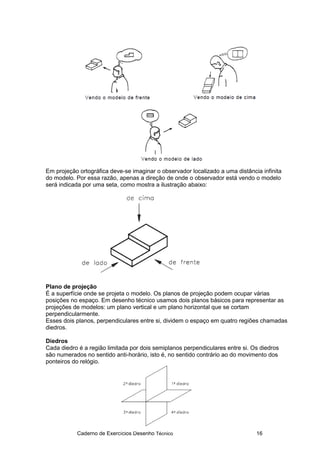

Em projeção ortográfica deve-se imaginar o observador localizado a uma distância infinita
do modelo. Por essa razão, apenas a direção de onde o observador está vendo o modelo
será indicada por uma seta, como mostra a ilustração abaixo:
Plano de projeção
É a superfície onde se projeta o modelo. Os planos de projeção podem ocupar várias
posições no espaço. Em desenho técnico usamos dois planos básicos para representar as
projeções de modelos: um plano vertical e um plano horizontal que se cortam
perpendicularmente.
Esses dois planos, perpendiculares entre si, dividem o espaço em quatro regiões chamadas
diedros.
Diedros
Cada diedro é a região limitada por dois semiplanos perpendiculares entre si. Os diedros
são numerados no sentido anti-horário, isto é, no sentido contrário ao do movimento dos
ponteiros do relógio.

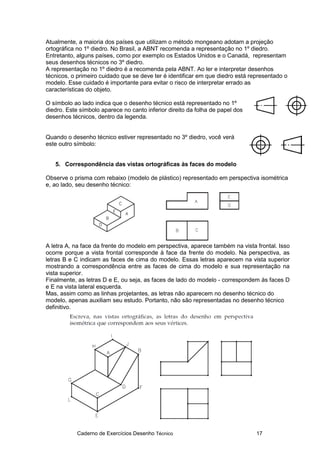

Atualmente, a maioria dos países que utilizam o método mongeano adotam a projeção
ortográfica no 1º diedro. No Brasil, a ABNT recomenda a representação no 1º diedro.
Entretanto, alguns países, como por exemplo os Estados Unidos e o Canadá, representam
seus desenhos técnicos no 3º diedro.
A representação no 1º diedro é a recomenda pela ABNT. Ao ler e interpretar desenhos
técnicos, o primeiro cuidado que se deve ter é identificar em que diedro está representado o
modelo. Esse cuidado é importante para evitar o risco de interpretar errado as
características do objeto.
O símbolo ao lado indica que o desenho técnico está representado no 1º
diedro. Este símbolo aparece no canto inferior direito da folha de papel dos
desenhos técnicos, dentro da legenda.
Quando o desenho técnico estiver representado no 3º diedro, você verá
este outro símbolo:
5. Correspondência das vistas ortográficas às faces do modelo
Observe o prisma com rebaixo (modelo de plástico) representado em perspectiva isométrica
e, ao lado, seu desenho técnico:
A letra A, na face da frente do modelo em perspectiva, aparece também na vista frontal. Isso
ocorre porque a vista frontal corresponde à face da frente do modelo. Na perspectiva, as
letras B e C indicam as faces de cima do modelo. Essas letras aparecem na vista superior
mostrando a correspondência entre as faces de cima do modelo e sua representação na
vista superior.
Finalmente, as letras D e E, ou seja, as faces de lado do modelo - correspondem às faces D
e E na vista lateral esquerda.
Mas, assim como as linhas projetantes, as letras não aparecem no desenho técnico do
modelo, apenas auxiliam seu estudo. Portanto, não são representadas no desenho técnico
definitivo.

NBR 10067- PRINCÍPIOS GERAIS DE REPRESENTAÇÃO EM DESENHO
TÉCNICO- Esta Norma fixa a forma de representação aplicada em desenho técnico.
Como:
• Método de projeção ortográfica;
• Denominação das vistas: de acordo com a figura abaixo são os seguintes:
− vista frontal (a);
− vista superior (b);
− vista lateral esquerda (c);
− vista lateral direita (d);
− vista inferior (e);
− vista posterior (f).
• Posição relativa das vistas no 1º diedro, fixando a vista frontal (A) conforme as
figuras, as posições relativas das outras vistas são as seguintes:
− vista superior (B), posicionada abaixo;
− vista lateral esquerda (C), posicionada à direita;
− vista lateral direita (D), posicionada à esquerda;
− vista inferior (E), posicionada acima;
− vista posterior (F), posicionada à direita ou à esquerda, conforme a
conveniência.

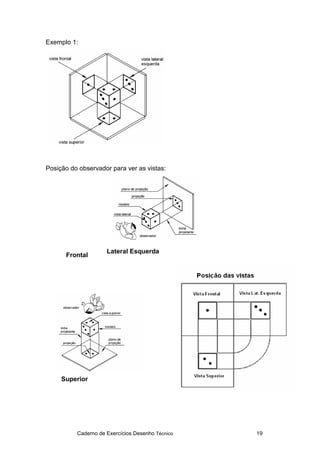

Exemplo 1:
Posição do observador para ver as vistas:
Frontal
Lateral Esquerda
Superior

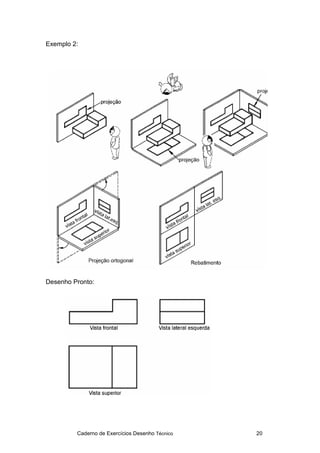

Exemplo 2:
Desenho Pronto:

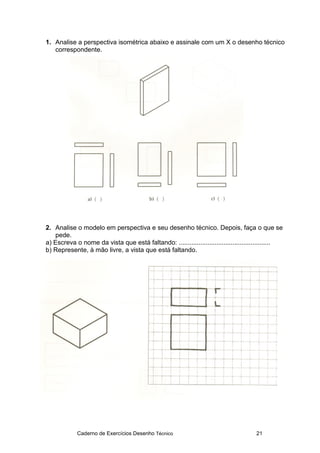

1. Analise a perspectiva isométrica abaixo e assinale com um X o desenho técnico
correspondente.
2. Analise o modelo em perspectiva e seu desenho técnico. Depois, faça o que se
pede.
a) Escreva o nome da vista que está faltando: ...................................................
b) Represente, à mão livre, a vista que está faltando.

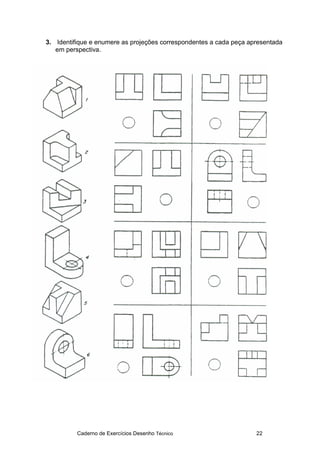

3. Identifique e enumere as projeções correspondentes a cada peça apresentada
em perspectiva.

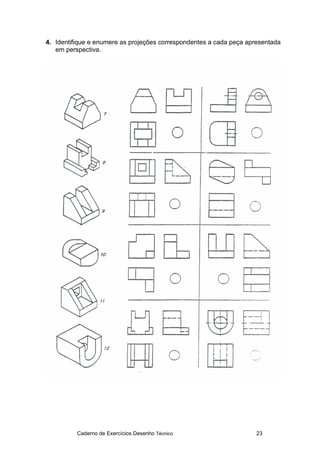

4. Identifique e enumere as projeções correspondentes a cada peça apresentada
em perspectiva.

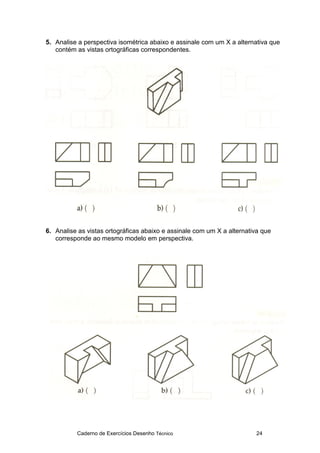

5. Analise a perspectiva isométrica abaixo e assinale com um X a alternativa que
contém as vistas ortográficas correspondentes.
6. Analise as vistas ortográficas abaixo e assinale com um X a alternativa que
corresponde ao mesmo modelo em perspectiva.

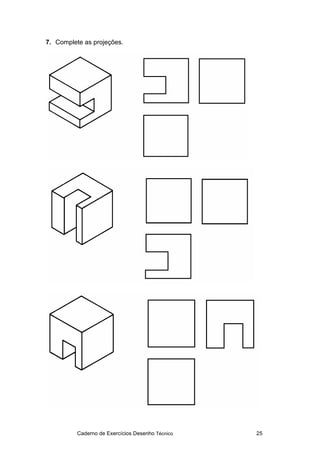

7. Complete as projeções.

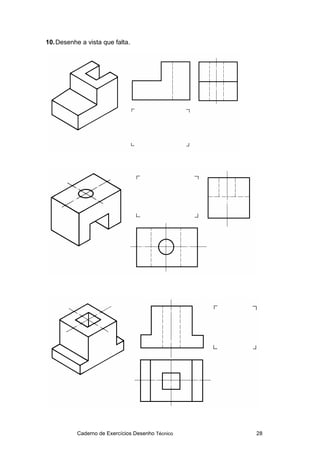

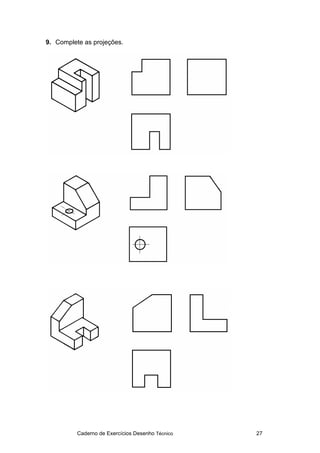

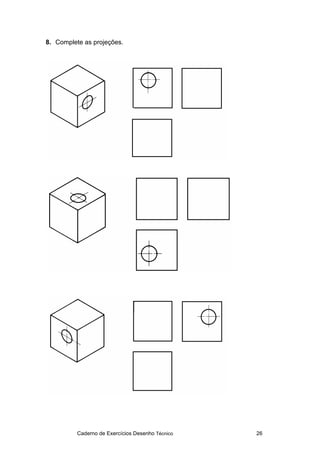

10.Desenhe a vista que falta.

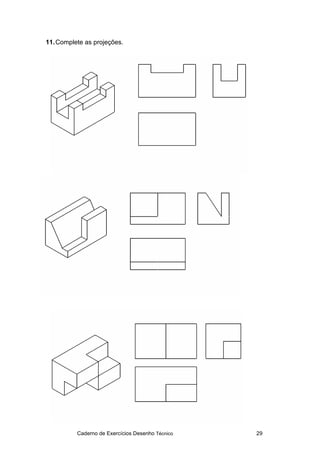

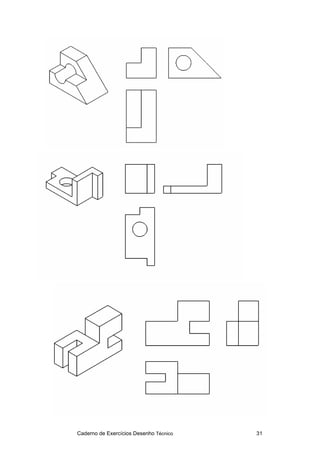

11.Complete as projeções.

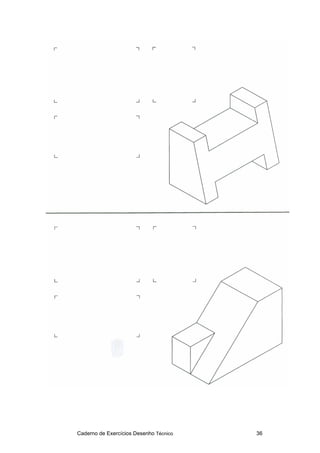

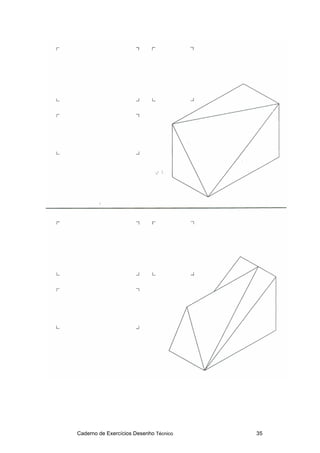

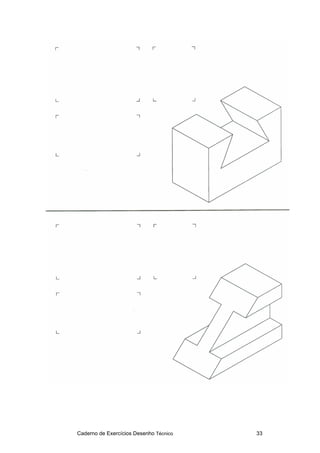

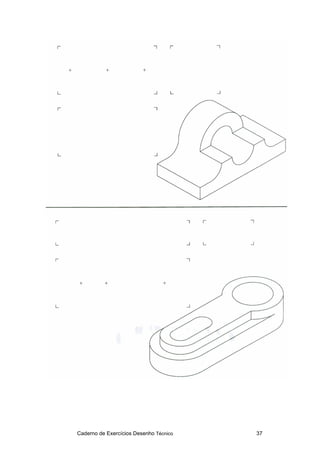

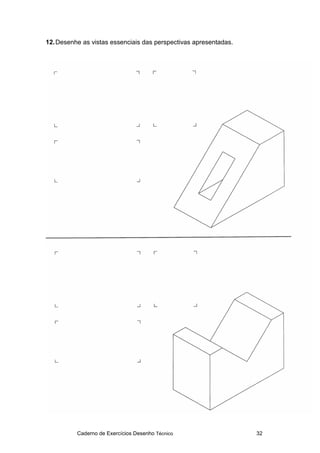

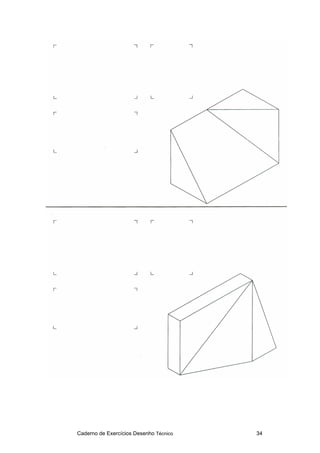

12.Desenhe as vistas essenciais das perspectivas apresentadas.

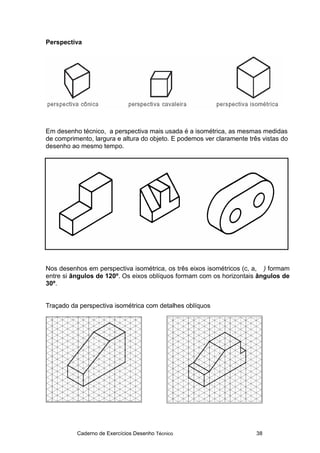

Perspectiva
Em desenho técnico, a perspectiva mais usada é a isométrica, as mesmas medidas
de comprimento, largura e altura do objeto. E podemos ver claramente três vistas do
desenho ao mesmo tempo.
Nos desenhos em perspectiva isométrica, os três eixos isométricos (c, a, ) formam
entre si ângulos de 120º. Os eixos oblíquos formam com os horizontais ângulos de
30º.
Traçado da perspectiva isométrica com detalhes oblíquos

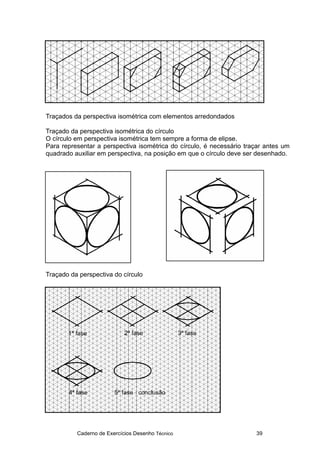

Traçados da perspectiva isométrica com elementos arredondados
Traçado da perspectiva isométrica do círculo
O círculo em perspectiva isométrica tem sempre a forma de elipse.
Para representar a perspectiva isométrica do círculo, é necessário traçar antes um
quadrado auxiliar em perspectiva, na posição em que o círculo deve ser desenhado.
Traçado da perspectiva do círculo

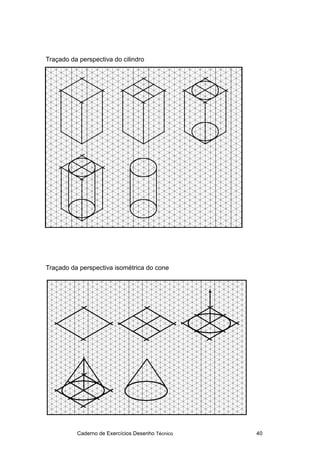

Traçado da perspectiva do cilindro
Traçado da perspectiva isométrica do cone

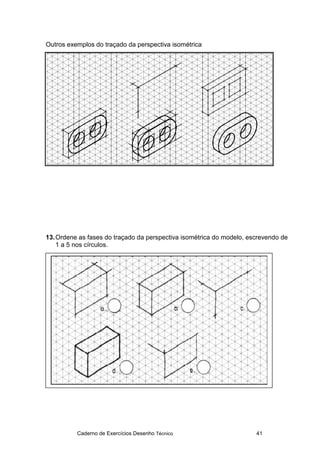

Outros exemplos do traçado da perspectiva isométrica
13.Ordene as fases do traçado da perspectiva isométrica do modelo, escrevendo de
1 a 5 nos círculos.

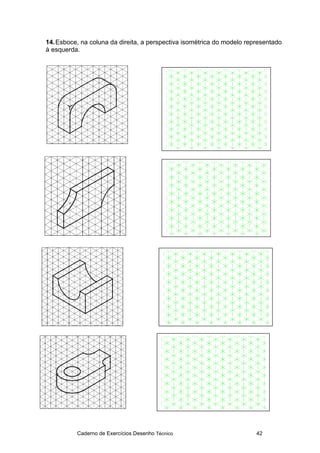

14.Esboce, na coluna da direita, a perspectiva isométrica do modelo representado
à esquerda.

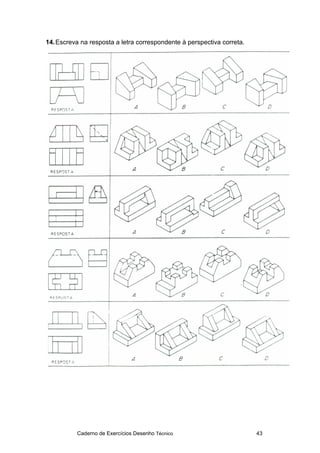

14.Escreva na resposta a letra correspondente à perspectiva correta.

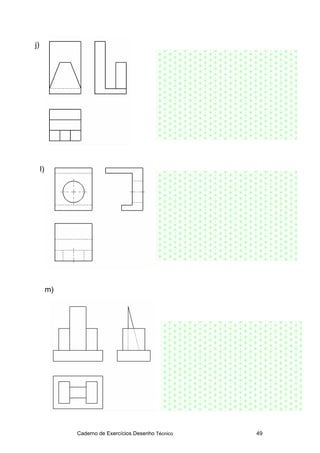

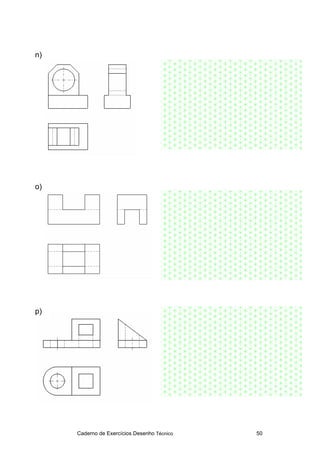

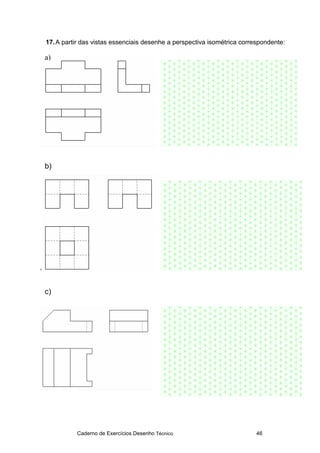

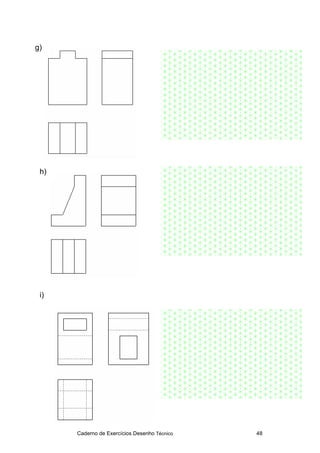

17.A partir das vistas essenciais desenhe a perspectiva isométrica correspondente:
‘
a)
b)
c)

d)
e)
f)

g)
h)
i)

j)
l)
m)

n)
o)
p)

q)
r)
s)

Apostiladesenho1

Mais conteúdo relacionado

Mais procurados

Semelhante a Apostiladesenho1

Último

Apostiladesenho1
