5 lista __hidrometria

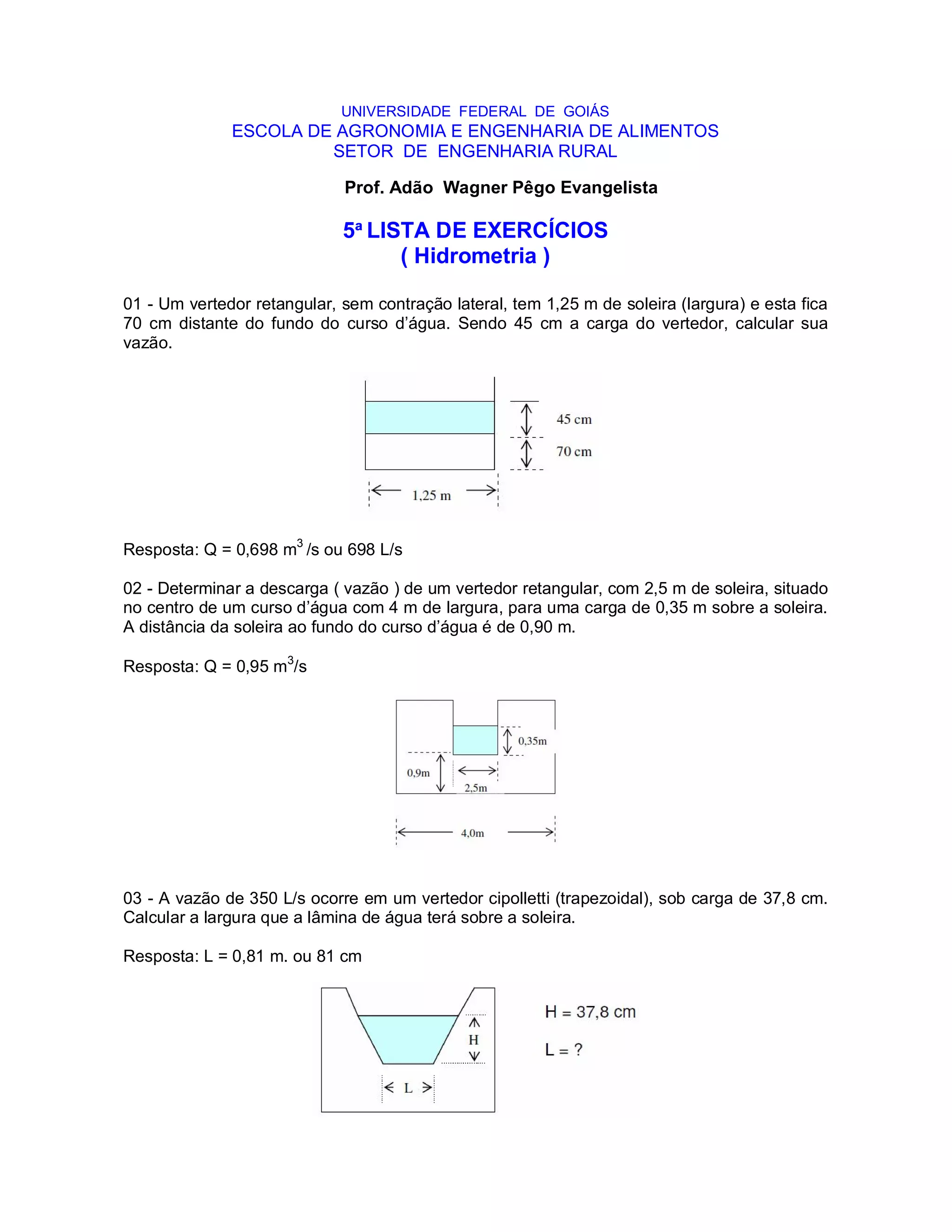

- 1. UNIVERSIDADE FEDERAL DEGOIÁS ESCOLA DE AGRONOMIA E ENGENHARIA DE ALIMENTOS SETOR DE ENGENHARIA RURAL Prof. Adão Wagner Pêgo Evangelista 5ª LISTA DE EXERCÍCIOS ( Hidrometria ) 01 - Um vertedor retangular, sem contração lateral, tem 1,25 m de soleira (largura) e esta fica 70 cm distante do fundo do curso d’água. Sendo 45 cm a carga do vertedor, calcular sua vazão. Resposta: Q = 0,698 m3 /s ou 698 L/s 02 - Determinar a descarga ( vazão ) de um vertedor retangular, com 2,5 m de soleira, situado no centro de um curso d’água com 4 m de largura, para uma carga de 0,35 m sobre a soleira. A distância da soleira ao fundo do curso d’água é de 0,90 m. Resposta: Q = 0,95 m3 /s 03 - A vazão de 350 L/s ocorre em um vertedor cipolletti (trapezoidal), sob carga de 37,8 cm. Calcular a largura que a lâmina de água terá sobre a soleira. Resposta: L = 0,81 m. ou 81 cm

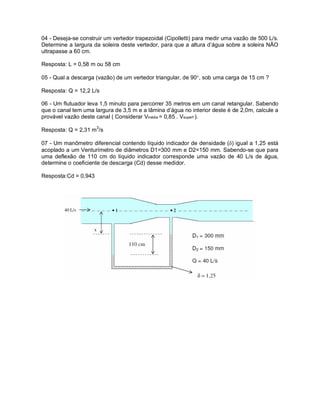

- 2. 04 - Deseja-seconstruir um vertedor trapezoidal (Cipolletti) para medir uma vazão de 500 L/s. Determine a largura da soleira deste vertedor, para que a altura d’água sobre a soleira NÃO ultrapasse a 60 cm. Resposta: L = 0,58 m ou 58 cm 05 - Qual a descarga (vazão) de um vertedor triangular, de 90, sob uma carga de 15 cm ? Resposta: Q = 12,2 L/s 06 - Um flutuador leva 1,5 minuto para percorrer 35 metros em um canal retangular. Sabendo que o canal tem uma largura de 3,5 m e a lâmina d’água no interior deste é de 2,0m, calcule a provável vazão deste canal ( Considerar Vmédia = 0,85 . Vsuperf ). Resposta: Q = 2,31 m3 /s 07 - Um manômetro diferencial contendo líquido indicador de densidade () igual a 1,25 está acoplado a um Venturímetro de diâmetros D1=300 mm e D2=150 mm. Sabendo-se que para uma deflexão de 110 cm do líquido indicador corresponde uma vazão de 40 L/s de água, determine o coeficiente de descarga (Cd) desse medidor. Resposta:Cd = 0,943
