1. CURSO TÉCNICO EM
SEGURANÇA DO
TRABALHO
INDÚSTRIA DA CONSTRUÇÃO CIVIL

2. AULA 3

3. CONTEÚDO
1. Elevadores de Obras
2. Grua
3. Andaimes
7. Escadas Rampas e passarelas
8. Plataformas de proteção
9. Instalações elétricas
7. Medidas de proteção contra
queda em altura

4. Elevadores de Obras

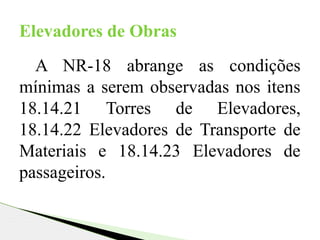

5. A NR-18 abrange as condições
mínimas a serem observadas nos itens
18.14.21 Torres de Elevadores,
18.14.22 Elevadores de Transporte de
Materiais e 18.14.23 Elevadores de
passageiros.
Elevadores de Obras

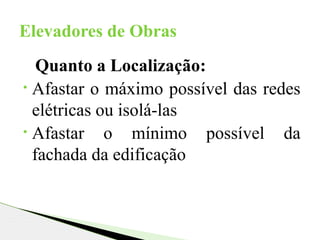

6. Quanto a Localização:
• Afastar o máximo possível das redes
elétricas ou isolá-las
• Afastar o mínimo possível da
fachada da edificação
Elevadores de Obras

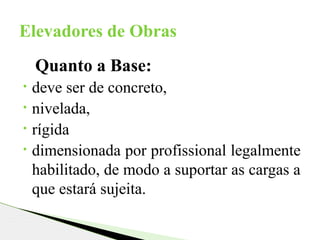

7. Quanto a Base:
• deve ser de concreto,
• nivelada,
• rígida
• dimensionada por profissional legalmente
habilitado, de modo a suportar as cargas a
que estará sujeita.
Elevadores de Obras

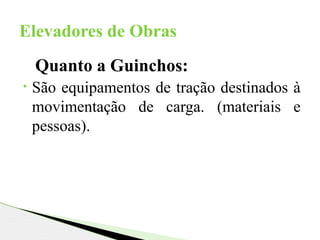

8. Quanto a Guinchos:
• São equipamentos de tração destinados à
movimentação de carga. (materiais e
pessoas).
Elevadores de Obras

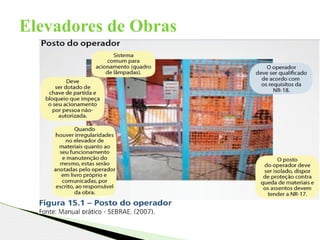

9. Elevadores de Obras

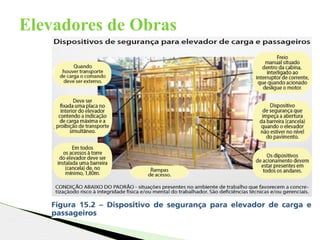

10. Elevadores de Obras

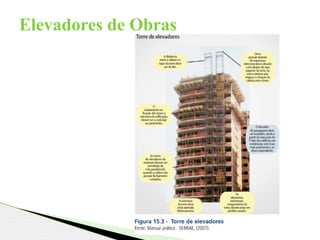

11. Elevadores de Obras

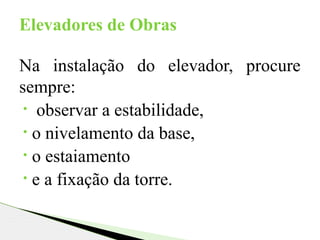

12. Na instalação do elevador, procure
sempre:
• observar a estabilidade,
• o nivelamento da base,
• o estaiamento
• e a fixação da torre.
Elevadores de Obras

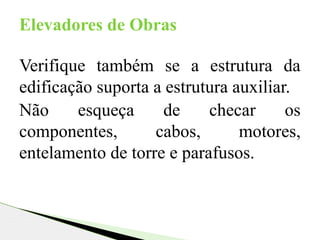

13. Verifique também se a estrutura da
edificação suporta a estrutura auxiliar.
Não esqueça de checar os
componentes, cabos, motores,
entelamento de torre e parafusos.
Elevadores de Obras

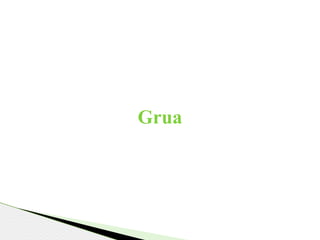

14. Grua

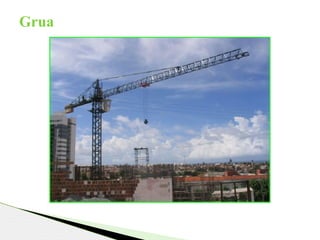

15. Grua

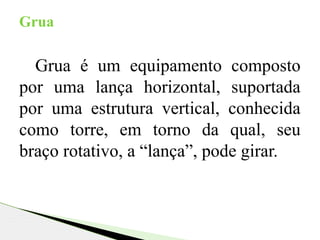

16. Grua é um equipamento composto
por uma lança horizontal, suportada
por uma estrutura vertical, conhecida
como torre, em torno da qual, seu
braço rotativo, a “lança”, pode girar.
Grua

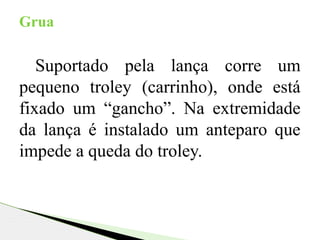

17. Suportado pela lança corre um
pequeno troley (carrinho), onde está
fixado um “gancho”. Na extremidade
da lança é instalado um anteparo que
impede a queda do troley.
Grua

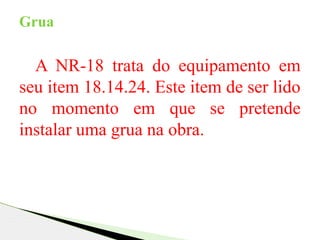

18. A NR-18 trata do equipamento em
seu item 18.14.24. Este item de ser lido
no momento em que se pretende
instalar uma grua na obra.
Grua

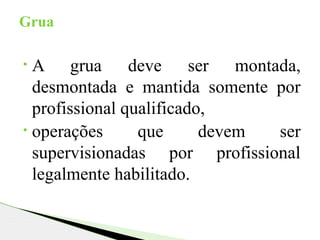

19. • A grua deve ser montada,
desmontada e mantida somente por
profissional qualificado,
• operações que devem ser
supervisionadas por profissional
legalmente habilitado.
Grua

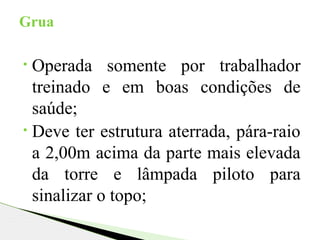

20. • Operada somente por trabalhador
treinado e em boas condições de
saúde;
• Deve ter estrutura aterrada, pára-raio
a 2,00m acima da parte mais elevada
da torre e lâmpada piloto para
sinalizar o topo;
Grua

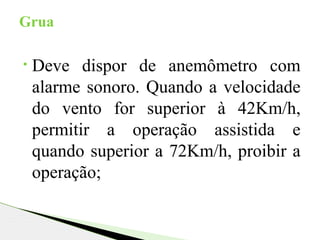

21. • Deve dispor de anemômetro com
alarme sonoro. Quando a velocidade
do vento for superior à 42Km/h,
permitir a operação assistida e
quando superior a 72Km/h, proibir a
operação;
Grua

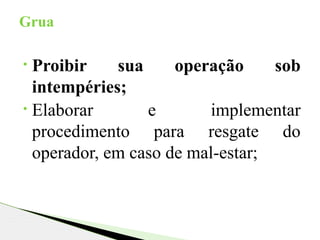

22. • Proibir sua operação sob
intempéries;
• Elaborar e implementar
procedimento para resgate do
operador, em caso de mal-estar;
Grua

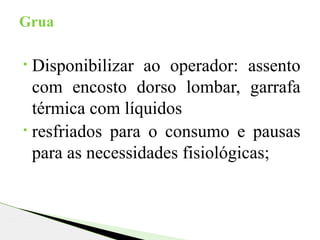

23. • Disponibilizar ao operador: assento
com encosto dorso lombar, garrafa
térmica com líquidos
• resfriados para o consumo e pausas
para as necessidades fisiológicas;
Grua

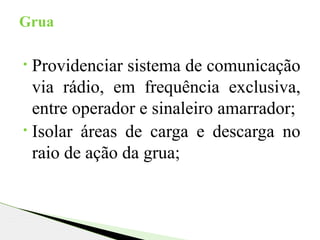

24. • Providenciar sistema de comunicação
via rádio, em frequência exclusiva,
entre operador e sinaleiro amarrador;
• Isolar áreas de carga e descarga no
raio de ação da grua;
Grua

25. • Verificar diariamente o
funcionamento do sistema de fim de
curso;
• Seguir o plano de carga conforme
determinação da NR-18, anexo III.
Grua

26. Andaimes

27. Andaimes

28. • Instalar andaimes em montantes
apoiados em sapatas sobre solo
resistente, com guarda-corpo (1,20m)
e rodapé (0,20m), com toda a
superfície de trabalho isenta de
saliências ou depressões, e com
travamento que não permita seu
deslocamento ou desencaixe;
Andaimes

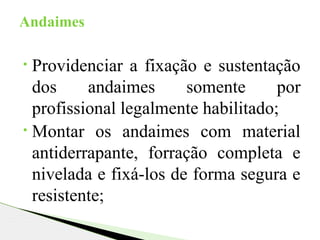

29. • Providenciar a fixação e sustentação
dos andaimes somente por
profissional legalmente habilitado;
• Montar os andaimes com material
antiderrapante, forração completa e
nivelada e fixá-los de forma segura e
resistente;
Andaimes

30. • Utilizar o andaime móvel somente em
superfícies planas, com travas nos
rodízios e somente deslocá-lo sem
pessoas ou materiais na plataforma;
• Utilizar o cinturão de segurança, tipo
paraquedista, em altura superior a 2
metros, preso ao trava-queda com
cabo de fibra sintética independente.
Andaimes

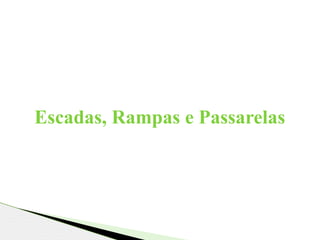

31. Escadas, Rampas e Passarelas

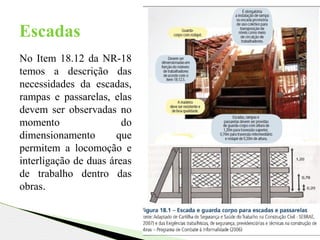

32. Escadas
No Item 18.12 da NR-18
temos a descrição das
necessidades da escadas,
rampas e passarelas, elas
devem ser observadas no
momento do
dimensionamento que
permitem a locomoção e
interligação de duas áreas
de trabalho dentro das
obras.

33. Escadas de mão
As escadas de mão
poderão ter até 7,00m
(sete metros) de
extensão e o
espaçamento entre os
degraus deve
ser uniforme, variando
entre 0,25m (vinte e
cinco centímetros) a
0,30m (trinta
centímetros).

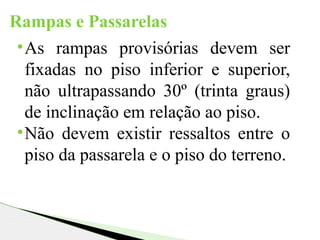

34. Rampas e Passarelas
•As rampas provisórias devem ser
fixadas no piso inferior e superior,
não ultrapassando 30º (trinta graus)
de inclinação em relação ao piso.
•Não devem existir ressaltos entre o
piso da passarela e o piso do terreno.

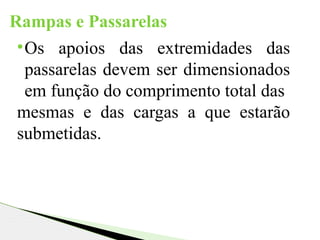

35. Rampas e Passarelas
•Os apoios das extremidades das
passarelas devem ser dimensionados
em função do comprimento total das
mesmas e das cargas a que estarão
submetidas.

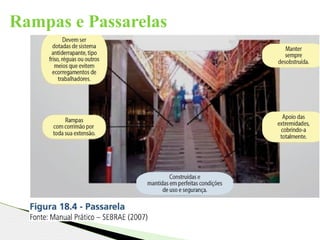

36. Rampas e Passarelas

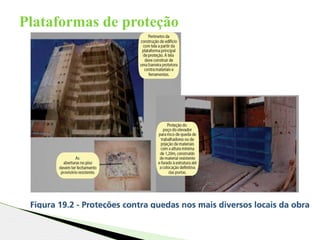

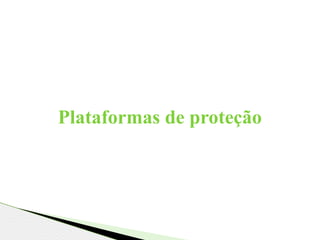

37. Plataformas de proteção

38. Plataformas de proteção

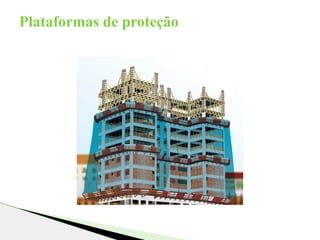

39. Plataformas de proteção

40. Plataformas de proteção

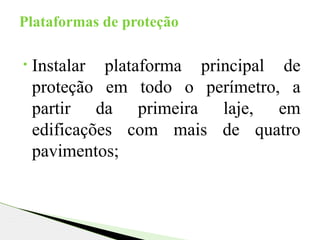

41. • Instalar plataforma principal de
proteção em todo o perímetro, a
partir da primeira laje, em
edificações com mais de quatro
pavimentos;
Plataformas de proteção

42. • Instalar plataformas intermediárias a
cada três pavimentos, retirando
somente após o fechamento da
periferia dos pavimentos;
Plataformas de proteção

43. • Instalar a tela entre as extremidades
de duas plataformas de proteção
consecutivas, retirando-a somente
depois de concluído o fechamento da
periferia até a plataforma
imediatamente superior;
Plataformas de proteção

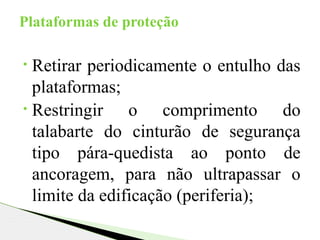

44. • Retirar periodicamente o entulho das
plataformas;
• Restringir o comprimento do
talabarte do cinturão de segurança
tipo pára-quedista ao ponto de
ancoragem, para não ultrapassar o
limite da edificação (periferia);
Plataformas de proteção

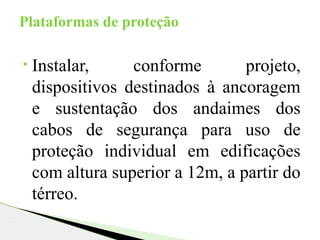

45. • Instalar, conforme projeto,
dispositivos destinados à ancoragem
e sustentação dos andaimes dos
cabos de segurança para uso de
proteção individual em edificações
com altura superior a 12m, a partir do
térreo.
Plataformas de proteção

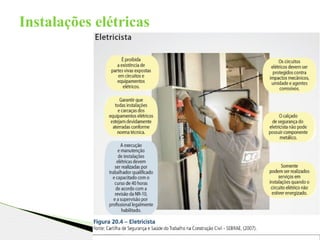

46. Instalações elétricas

47. Instalações elétricas

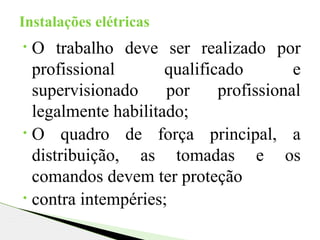

48. • O trabalho deve ser realizado por
profissional qualificado e
supervisionado por profissional
legalmente habilitado;
• O quadro de força principal, a
distribuição, as tomadas e os
comandos devem ter proteção
• contra intempéries;
Instalações elétricas

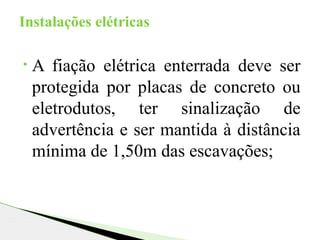

49. • A fiação elétrica enterrada deve ser
protegida por placas de concreto ou
eletrodutos, ter sinalização de
advertência e ser mantida à distância
mínima de 1,50m das escavações;
Instalações elétricas

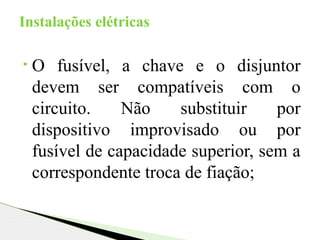

50. • O fusível, a chave e o disjuntor
devem ser compatíveis com o
circuito. Não substituir por
dispositivo improvisado ou por
fusível de capacidade superior, sem a
correspondente troca de fiação;
Instalações elétricas

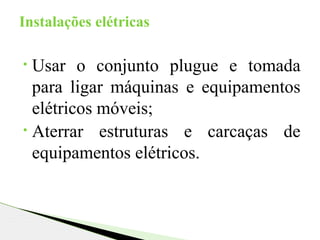

51. • Usar o conjunto plugue e tomada
para ligar máquinas e equipamentos
elétricos móveis;
• Aterrar estruturas e carcaças de
equipamentos elétricos.
Instalações elétricas

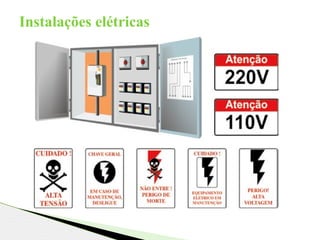

52. Instalações elétricas

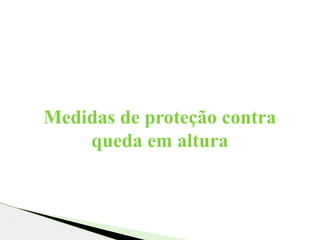

53. Medidas de proteção contra
queda em altura

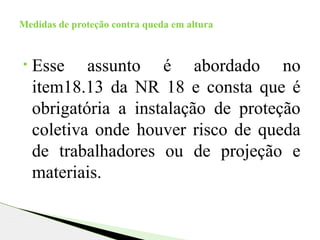

54. • Esse assunto é abordado no
item18.13 da NR 18 e consta que é
obrigatória a instalação de proteção
coletiva onde houver risco de queda
de trabalhadores ou de projeção e
materiais.
Medidas de proteção contra queda em altura

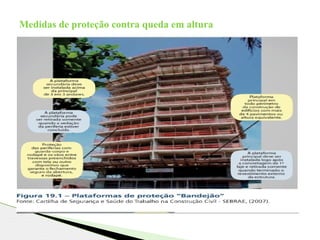

55. Medidas de proteção contra queda em altura

56. Medidas de proteção contra queda em altura

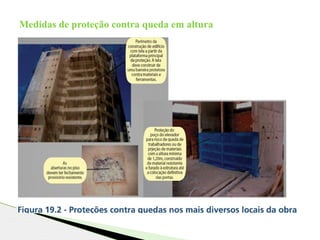

57. Medidas de proteção contra queda em altura

58. Obrigada pela atenção
Até a próxima aula!
