NR 18 EQUIPAMENTOS
E ACESSÓRIOS
OBJETIVO: CAPACITAR O PROFISSIONAL DE SEGURANÇA
DO TRABALHO A ELABORAR, COORDENAR E MINISTRAR
O TREINAMENTO DO ITEM 35.3 CAPACITAÇÃO E
TREINAMENTO NO TRABALHO EM ALTURA
INSTRUTOR: JADISON MARTINS SANTOS

ESCADAS
Regras de segurança para o trabalho com escadas
PLATAFORMA PROVISÓRIA E BANDEJA DE PROTEÇÃO;
GUARDA-CORPO;

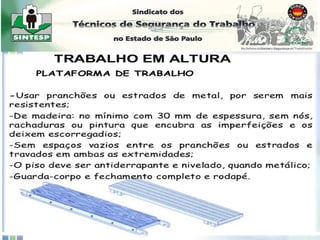

PRANCHAS ANTI-DERRAPANTES;
CADEIRA SUSPENSA;
ANDAIME SUSPENSO;
TRABALHO EM TELHADOS
TRABALHO EM ALTURA PLATAFORMAS ELEVATORIAS

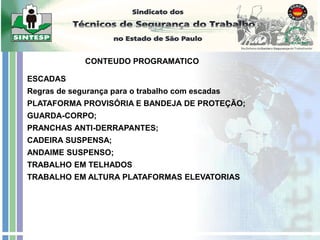

CONTEUDO PROGRAMATICO

29/08/2017 Instrutor : Jadson
3

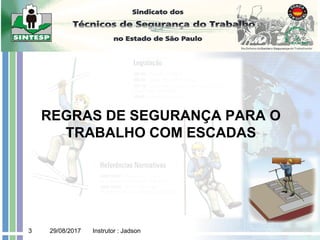

REGRAS DE SEGURANÇA PARA O
TRABALHO COM ESCADAS

4

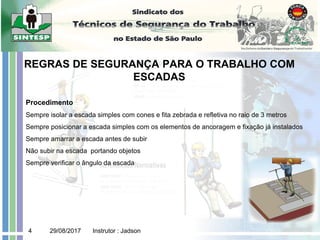

REGRAS DE SEGURANÇA PARA O TRABALHO COM
ESCADAS
Procedimento
Sempre isolar a escada simples com cones e fita zebrada e refletiva no raio de 3 metros
Sempre posicionar a escada simples com os elementos de ancoragem e fixação já instalados
Sempre amarrar a escada antes de subir
Não subir na escada portando objetos
Sempre verificar o ângulo da escada

5

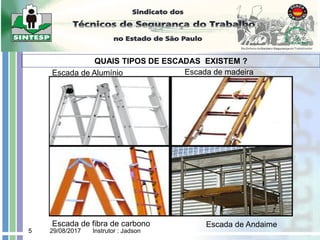

QUAIS TIPOS DE ESCADAS EXISTEM ?
Escada de Alumínio Escada de madeira
Escada de fibra de carbono Escada de Andaime

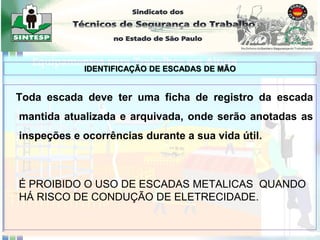

Toda escada deve ter uma ficha de registro da escada
mantida atualizada e arquivada, onde serão anotadas as
inspeções e ocorrências durante a sua vida útil.
É PROIBIDO O USO DE ESCADAS METALICAS QUANDO
HÁ RISCO DE CONDUÇÃO DE ELETRECIDADE.
IDENTIFICAÇÃO DE ESCADAS DE MÃO

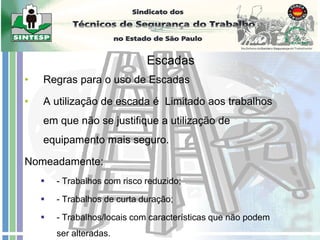

• Regras para o uso de Escadas
• A utilização de escada é Limitado aos trabalhos
em que não se justifique a utilização de
equipamento mais seguro.
Nomeadamente:
 - Trabalhos com risco reduzido;
 - Trabalhos de curta duração;
 - Trabalhos/locais com características que não podem
ser alteradas.
Escadas

Escadas
Regras de Segurança
Escada Simples Escada Dupla Escadote
Escada Simples para trabalhos de curta duração
Escada dupla que permite trabalho em diferentes níveis.
Escadas duplas e escadotes não servem para acesso á plataformas.

Escadas

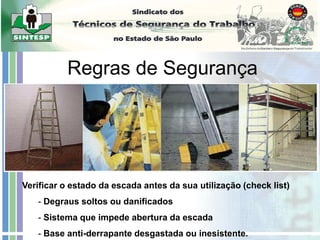

Verificar o estado da escada antes da sua utilização (check list)
- Degraus soltos ou danificados
- Sistema que impede abertura da escada
- Base anti-derrapante desgastada ou inesistente.

Escadas

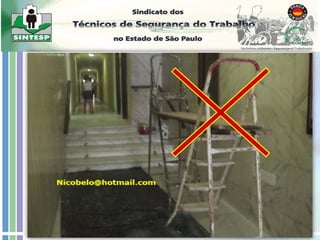

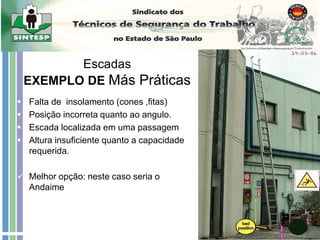

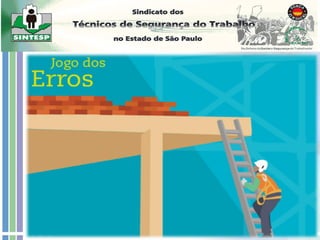

EXEMPLO DE Más Práticas
 Falta de insolamento (cones ,fitas)
 Posição incorreta quanto ao angulo.
 Escada localizada em uma passagem
 Altura insuficiente quanto a capacidade
requerida.
 Melhor opção: neste caso seria o
Andaime

Escadas

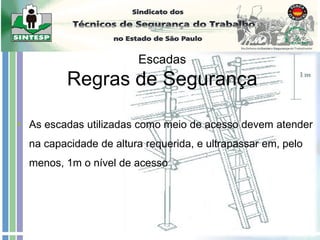

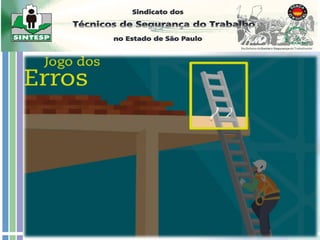

• As escadas utilizadas como meio de acesso devem atender
na capacidade de altura requerida, e ultrapassar em, pelo
menos, 1m o nível de acesso

Escadas
Correto:

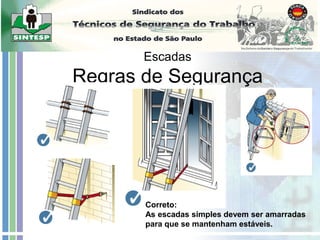

As escadas simples devem ser amarradas
para que se mantenham estáveis.

Escadas
Correto:
Base de apoio direita
Correto:
Base de apoio presa
Incorreto:
Uso de escadas sobre
Paletes, Bobinas, Tijolos,
Carrinhos, Empilhadeiras, Escavadoras,
Plataformas elevatórias móveis, Andaimes-
torre

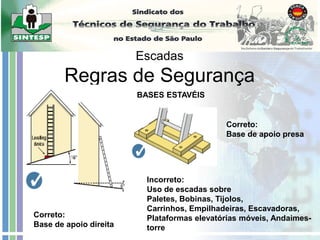

BASES ESTAVÉIS

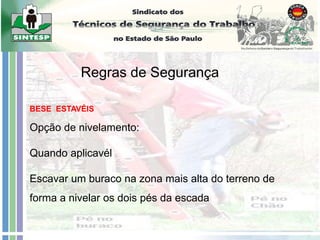

Opção de nivelamento:
Quando aplicavél
Escavar um buraco na zona mais alta do terreno de
forma a nivelar os dois pés da escada
BESE ESTAVÉIS

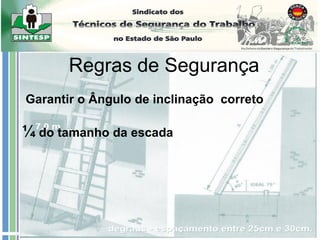

Garantir o Ângulo de inclinação correto
¼ do tamanho da escada
Escadas

Escadas

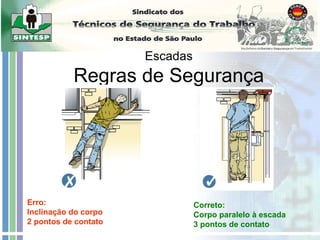

Correto:
Corpo paralelo à escada
3 pontos de contato
Erro:
Inclinação do corpo
2 pontos de contato

Toda a escada deve ter uma base sólida,com
extremos inferiores (pés) nivelados.
As escadas guardadas em abrigos, fora da
exposição de sol ou umidade, repousada em
ganchos na parede, presas com corrente e
cadeado atendendo a sistemática de autorização
de uso
Não apoiar escadas em vidros, portas ou locais
escorregadios;

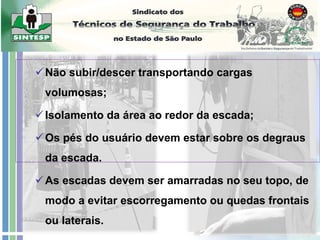

DICAS UTEIS

Não subir/descer transportando cargas
volumosas;
Isolamento da área ao redor da escada;
Os pés do usuário devem estar sobre os degraus
da escada.
As escadas devem ser amarradas no seu topo, de
modo a evitar escorregamento ou quedas frontais
ou laterais.

Correto:

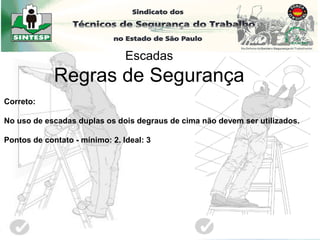

No uso de escadas duplas os dois degraus de cima não devem ser utilizados.
Pontos de contato - mínimo: 2. Ideal: 3
Escadas

Escadas

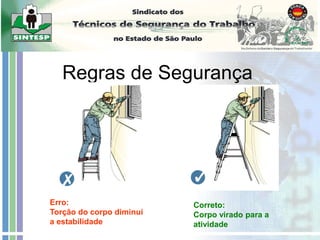

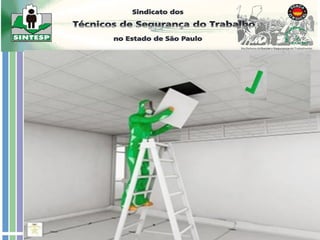

Correto:
Corpo virado para a
atividade
Erro:
Torção do corpo diminui
a estabilidade

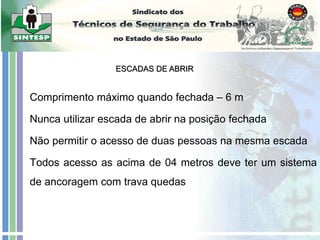

Comprimento máximo quando fechada – 6 m
Nunca utilizar escada de abrir na posição fechada
Não permitir o acesso de duas pessoas na mesma escada
Todos acesso as acima de 04 metros deve ter um sistema
de ancoragem com trava quedas

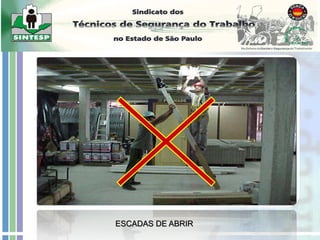

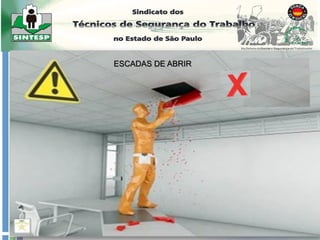

ESCADAS DE ABRIR

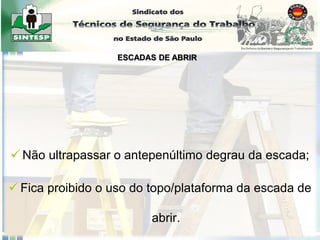

 Não ultrapassar o antepenúltimo degrau da escada;
 Fica proibido o uso do topo/plataforma da escada de
abrir.
ESCADAS DE ABRIR

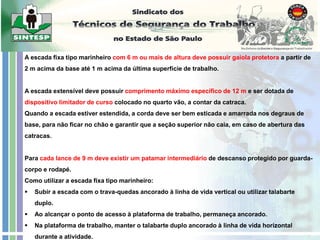

A escada fixa tipo marinheiro com 6 m ou mais de altura deve possuir gaiola protetora a partir de
2 m acima da base até 1 m acima da última superfície de trabalho.
A escada extensível deve possuir comprimento máximo específico de 12 m e ser dotada de
dispositivo limitador de curso colocado no quarto vão, a contar da catraca.
Quando a escada estiver estendida, a corda deve ser bem esticada e amarrada nos degraus de
base, para não ficar no chão e garantir que a seção superior não caia, em caso de abertura das
catracas.
Para cada lance de 9 m deve existir um patamar intermediário de descanso protegido por guarda-
corpo e rodapé.
Como utilizar a escada fixa tipo marinheiro:

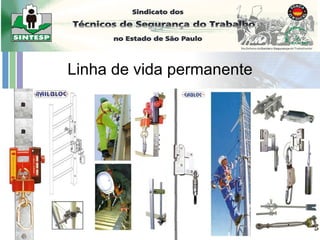

 Subir a escada com o trava-quedas ancorado à linha de vida vertical ou utilizar talabarte
duplo.
 Ao alcançar o ponto de acesso à plataforma de trabalho, permaneça ancorado.
 Na plataforma de trabalho, manter o talabarte duplo ancorado à linha de vida horizontal
durante a atividade.

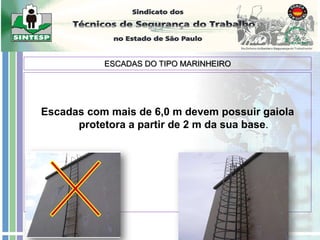

Escadas com mais de 6,0 m devem possuir gaiola
protetora a partir de 2 m da sua base.
ESCADAS DO TIPO MARINHEIRO

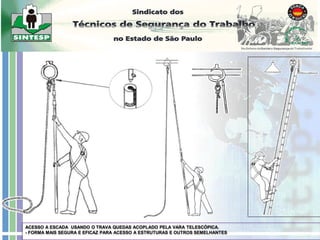

ACESSO A ESCADA USANDO O TRAVA QUEDAS ACOPLADO PELA VARA TELESCÓPICA.
- FORMA MAIS SEGURA E EFICAZ PARA ACESSO A ESTRUTURAS E OUTROS SEMELHANTES

Escadas

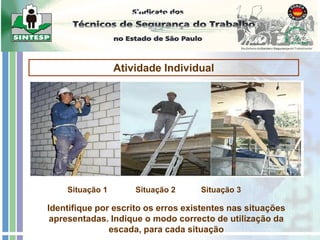

Atividade Individual
Identifique por escrito os erros existentes nas situações
apresentadas. Indique o modo correcto de utilização da
escada, para cada situação
Situação 1 Situação 2 Situação 3
Nome:

Escadas

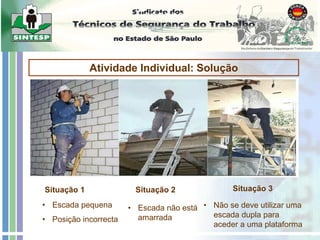

Atividade Individual: Solução
Situação 1 Situação 2 Situação 3
• Escada pequena
• Posição incorrecta
• Escada não está
amarrada
• Não se deve utilizar uma
escada dupla para
aceder a uma plataforma

Trabalhos em Altura

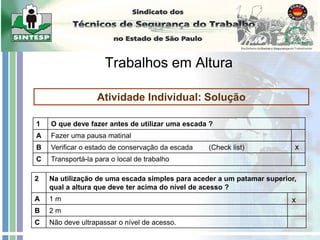

1 O que deve fazer antes de utilizar uma escada ?
A Fazer uma pausa matinal
B Verificar o estado de conservação da escada (Check list)
C Transportá-la para o local de trabalho
2 Na utilização de uma escada simples para aceder a um patamar superior,
qual a altura que deve ter acima do nível de acesso ?
A 1 m
B 2 m
C Não deve ultrapassar o nível de acesso.
x
x

Trabalhos em Altura

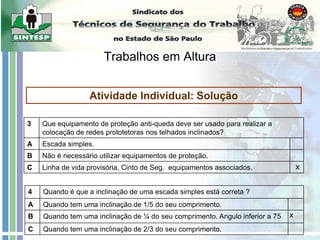

3 Que equipamento de proteção anti-queda deve ser usado para realizar a
colocação de redes prototetoras nos telhados inclinados?
A Escada simples.
B Não é necessário utilizar equipamentos de proteção.
C Linha de vida provisória, Cinto de Seg. equipamentos associados.
4 Quando é que a inclinação de uma escada simples está correta ?
A Quando tem uma inclinação de 1/5 do seu comprimento.
B Quando tem uma inclinação de ¼ do seu comprimento. Angulo inferior a 75
C Quando tem uma inclinação de 2/3 do seu comprimento.
x
x

Trabalhos em Altura

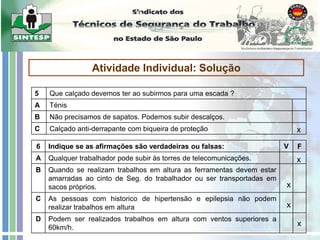

5 Que calçado devemos ter ao subirmos para uma escada ?
A Ténis
B Não precisamos de sapatos. Podemos subir descalços.
C Calçado anti-derrapante com biqueira de proteção
6 Indique se as afirmações são verdadeiras ou falsas: V F
A Qualquer trabalhador pode subir às torres de telecomunicações.

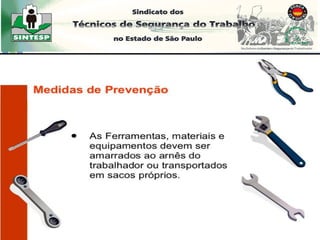

B Quando se realizam trabalhos em altura as ferramentas devem estar
amarradas ao cinto de Seg. do trabalhador ou ser transportadas em
sacos próprios.
C As pessoas com historico de hipertensão e epilepsia não podem
realizar trabalhos em altura
D Podem ser realizados trabalhos em altura com ventos superiores a
60km/h.
x
x
x
x
x

REGRAS DE LEGISLAÇÃO PARA
PLATAFORMA PROVISÓRIA E
BANDEJA DE PROTEÇÃO

18.13. Medidas de proteção contra quedas de altura
18.13.1. É obrigatória a instalação de proteção coletiva onde houver risco de
queda de trabalhadores ou de projeção de materiais.

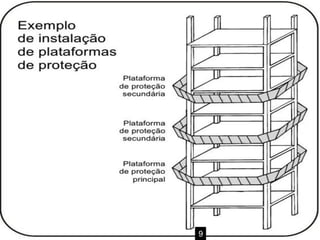

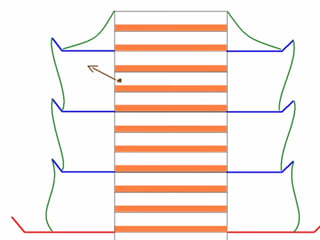

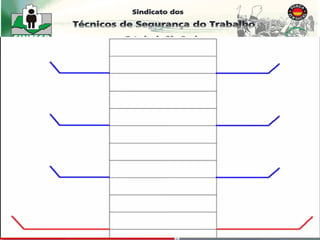

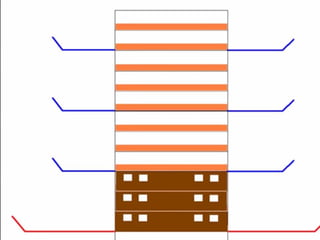

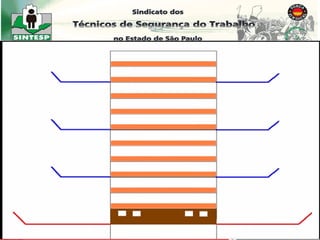

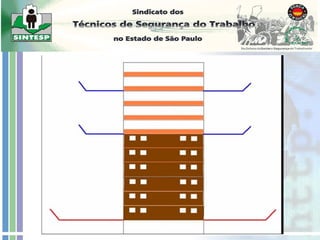

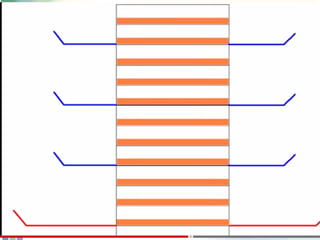

18.13.7. Acima e a partir da plataforma principal de proteção, devem ser
instaladas, também, plataformas secundárias de proteção, em balanço, de 3
(três) em 3 (três) lajes.
18.13.7.1. Essas plataformas devem ter, no mínimo, 1,40m (um metro e quarenta
centímetros) de balanço e um complemento de 0,80m (oitenta centímetros) de
extensão, com inclinação de 45º (quarenta e cinco graus), a partir de sua
extremidade.
18.13.7.2. Cada plataforma deve ser instalada logo após a concretagem da laje a
que se refere e retirada, somente, quando a vedação da periferia, até a
plataforma imediatamente superior, estiver concluída.

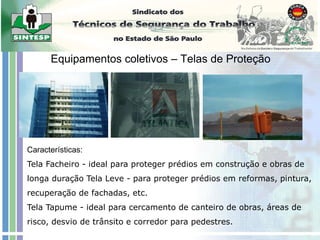

Equipamentos coletivos – Telas de Proteção
Características:
Tela Facheiro - ideal para proteger prédios em construção e obras de
longa duração Tela Leve - para proteger prédios em reformas, pintura,
recuperação de fachadas, etc.
Tela Tapume - ideal para cercamento de canteiro de obras, áreas de
risco, desvio de trânsito e corredor para pedestres.

REGRA CONSTRUÇÃO DE
GUARDA-CORPO;

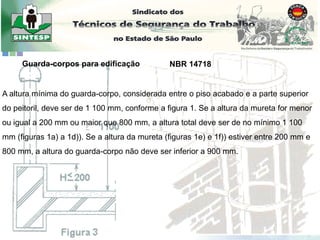

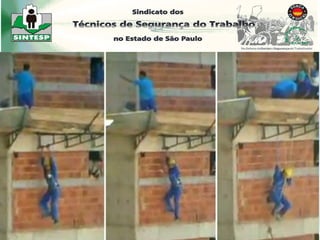

A altura mínima do guarda-corpo, considerada entre o piso acabado e a parte superior
do peitoril, deve ser de 1 100 mm, conforme a figura 1. Se a altura da mureta for menor
ou igual a 200 mm ou maior que 800 mm, a altura total deve ser de no mínimo 1 100
mm (figuras 1a) a 1d)). Se a altura da mureta (figuras 1e) e 1f)) estiver entre 200 mm e
800 mm, a altura do guarda-corpo não deve ser inferior a 900 mm.
Guarda-corpos para edificação NBR 14718

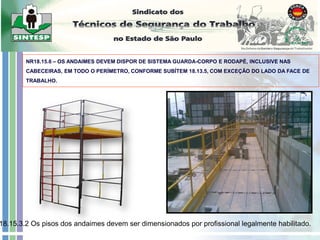

NR18.15.6 – OS ANDAIMES DEVEM DISPOR DE SISTEMA GUARDA-CORPO E RODAPÉ, INCLUSIVE NAS
CABECEIRAS, EM TODO O PERÍMETRO, CONFORME SUBÍTEM 18.13.5, COM EXCEÇÃO DO LADO DA FACE DE
TRABALHO.
18.15.3.2 Os pisos dos andaimes devem ser dimensionados por profissional legalmente habilitado.

1,20 m
70 cm
20 cm

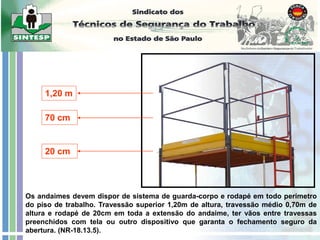

Os andaimes devem dispor de sistema de guarda-corpo e rodapé em todo perímetro
do piso de trabalho. Travessão superior 1,20m de altura, travessão médio 0,70m de
altura e rodapé de 20cm em toda a extensão do andaime, ter vãos entre travessas
preenchidos com tela ou outro dispositivo que garanta o fechamento seguro da
abertura. (NR-18.13.5).

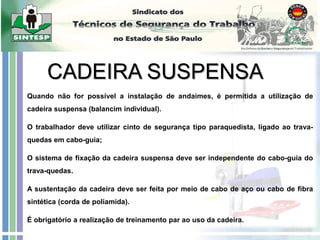

REGRA DE TRABALHO COM
CADEIRA SUSPENSA;

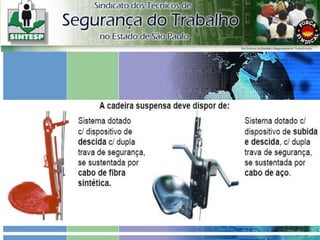

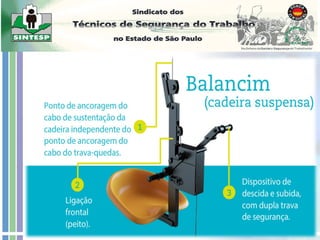

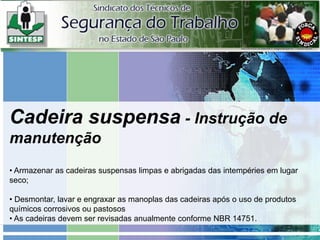

Quando não for possível a instalação de andaimes, é permitida a utilização de
cadeira suspensa (balancim individual).
O trabalhador deve utilizar cinto de segurança tipo paraquedista, ligado ao trava-
quedas em cabo-guia;
O sistema de fixação da cadeira suspensa deve ser independente do cabo-guia do
trava-quedas.

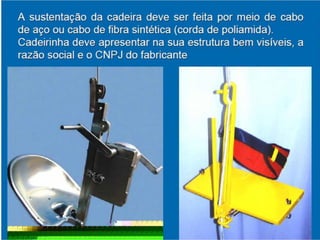

A sustentação da cadeira deve ser feita por meio de cabo de aço ou cabo de fibra
sintética (corda de poliamida).
É obrigatório a realização de treinamento par ao uso da cadeira.

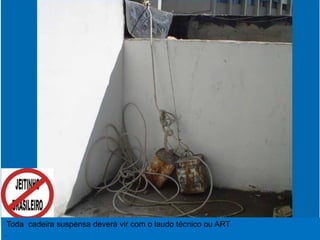

Toda cadeira suspensa deverá vir com o laudo técnico ou ART
.

PA – 576 - SSO

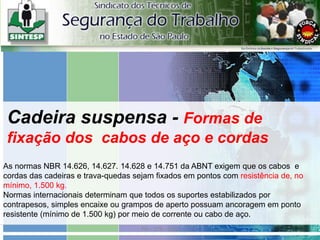

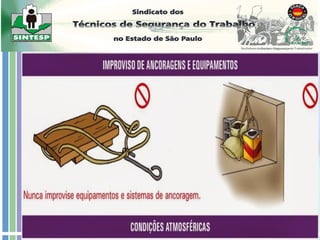

As normas NBR 14.626, 14.627. 14.628 e 14.751 da ABNT exigem que os cabos e
cordas das cadeiras e trava-quedas sejam fixados em pontos com resistência de, no
mínimo, 1.500 kg.

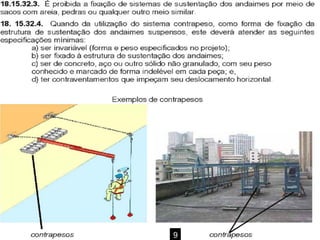

Normas internacionais determinam que todos os suportes estabilizados por
contrapesos, simples encaixe ou grampos de aperto possuam ancoragem em ponto
resistente (mínimo de 1.500 kg) por meio de corrente ou cabo de aço.

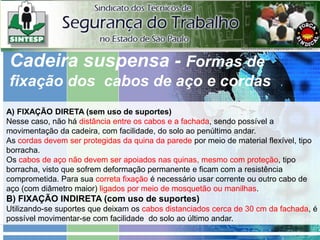

Cadeira suspensa - Formas de
fixação dos cabos de aço e cordas

A) FIXAÇÃO DIRETA (sem uso de suportes)
Nesse caso, não há distância entre os cabos e a fachada, sendo possível a
movimentação da cadeira, com facilidade, do solo ao penúltimo andar.
As cordas devem ser protegidas da quina da parede por meio de material flexível, tipo
borracha.
Os cabos de aço não devem ser apoiados nas quinas, mesmo com proteção, tipo
borracha, visto que sofrem deformação permanente e ficam com a resistência
comprometida. Para sua correta fixação é necessário usar corrente ou outro cabo de
aço (com diâmetro maior) ligados por meio de mosquetão ou manilhas.
B) FIXAÇÃO INDIRETA (com uso de suportes)
Utilizando-se suportes que deixam os cabos distanciados cerca de 30 cm da fachada, é
possível movimentar-se com facilidade do solo ao último andar.
Cadeira suspensa - Formas de
fixação dos cabos de aço e cordas

Cadeira suspensa - Instrução de
manutenção
• Armazenar as cadeiras suspensas limpas e abrigadas das intempéries em lugar
seco;
• Desmontar, lavar e engraxar as manoplas das cadeiras após o uso de produtos
químicos corrosivos ou pastosos
• As cadeiras devem ser revisadas anualmente conforme NBR 14751.

Apresentação Requisitos da NR 18. Parte 1.pdf

Apresentação Requisitos da NR 18. Parte 1.pdf

Mais conteúdo relacionado

Semelhante a Apresentação Requisitos da NR 18. Parte 1.pdf

Último

Apresentação Requisitos da NR 18. Parte 1.pdf
