O documento discute normas e dimensionamento de escadas comerciais e industriais, abordando tópicos como: características de pisos e espelhos em rotas acessíveis; dimensões mínimas de degraus, pisos e espelhos; necessidade de corrimãos e guarda-corpos; cálculo do número de degraus. Também apresenta cálculos para projeto de mezanino, considerando dimensões, tipo de piso, local e carga de serviço.
Cedac4 1-2017

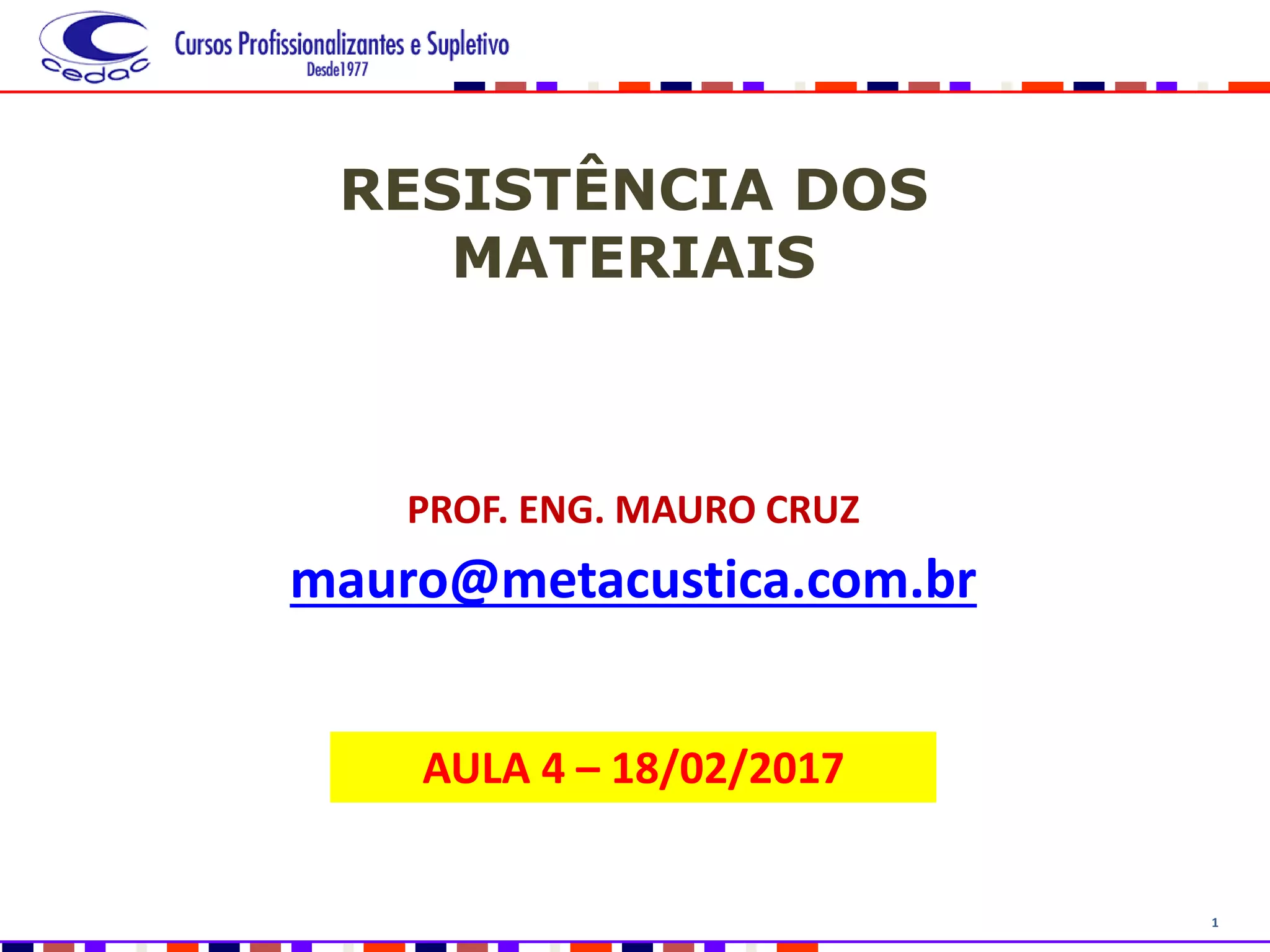

- 1. 1 RESISTÊNCIA DOS MATERIAIS PROF. ENG.MAURO CRUZ mauro@metacustica.com.br AULA 4 – 18/02/2017
- 2.
- 3. 3 = 2,1 x106 Kgf/cm2
- 4. 4 Área de influência σescoamentodo aço A-36 = 3.450 Kgf/ cm² ѱ - fator de segurança = 2 σ adm= σescoamento do aço ѱ - fator de segurança
- 5.
- 6.
- 7. 7 4.7 ESCADAS COMERCIAISE INDUSTRIAIS 4.7.1 GENERALIDADES EM QUALQUER EDIFICAÇÃO, OS PAVIMENTOS SEM SAÍDA EM NÍVEL PARA O ESPAÇO LIVRE EXTERIOR, DEVEM SER DOTADOS DE ESCADAS, ENCLAUSURADAS OU NÃO, AS QUAIS DEVEM: A) QUANDO ENCLAUSURADAS, SER CONSTITUÍDAS COM MATERIAL INCOMBUSTÍVEL; B) QUANDO NÃO ENCLAUSURADAS, ALÉM DA INCOMBUSTIBILIDADE, OFERECER NOS ELEMENTOS ESTRUTURAIS RESISTÊNCIA AO FOGO DE, NO MÍNIMO, 2 H;
- 8. 8 C) SER DOTADASDE GUARDA CORPO EM SEUS LADOS ABERTOS, D) SER DOTADAS DE CORRIMÃOS, E) ATENDER A TODOS OS PAVIMENTOS, ACIMA E ABAIXO DA DESCARGA, MAS TERMINANDO OBRIGATORIAMENTE NO PISO.
- 9.
- 10.
- 11. 11 6.6.1 CARACTERÍSTICAS DOSPISOS E ESPELHOS NAS ROTAS ACESSÍVEIS NÃO DEVEM SER UTILIZADOS DEGRAUS E ESCADAS FIXAS COM ESPELHOS VAZADOS. QUANDO FOR UTILIZADO BOCEL OU ESPELHO INCLINADO, A PROJEÇÃO DA ARESTA PODE AVANÇAR NO MÁXIMO 1,5 CM SOBRE O PISO ABAIXO, CONFORME FIGURA 83. NBR 9077 - 3.10 Bocel ou nariz do degrau Borda saliente do degrau sobre o espelho, arredondada inferiormente ou não.
- 12.
- 13. 13 3.30 LANÇO DEESCADA INDUSTRIAL ININTERRUPTA DE DEGRAUS ENTRE DOIS PATAMARES SUCESSIVOS. NOTA: UM LANÇO DE ESCADA NUNCA PODE TER MENOS DE TRÊS DEGRAUS, NEM SUBIR ALTURA SUPERIOR A 3,70 M. NÃO PODE TER DEGRAU INTERMEDIÁRIO NA DIAGONAL DE UM PATAMAR
- 14. 14 PATAMAR NORMA DIZ ONÚMERO DE DEGRUS PARA 3,0 METROS DE ALTURA DEVE HAVER UM PATAMAR INTERMEDIÁRIO COM MUDANÇA DE DIREÇÃO
- 15. 15 DIMENSIONAMENTO DE DEGRAUSISOLADOS A DIMENSÃO DO ESPELHO DE DEGRAUS ISOLADOS NÃO DEVEM SER SUPERIOR 18 CM E INFERIOR A 16 CM. A) PISOS (P): 28 CM < P < 32 CM; DEVEM SER EVITADOS ESPELHOS COM DIMENSÃO ENTRE 1,5 CM E 15 CM. B) ESPELHOS (E) 16 CM < E < 18 CM; 6.6.3 DIMENSIONAMENTO DE ESCADAS FIXAS AS DIMENSÕES DOS PISOS E ESPELHOS DEVEM SER CONSTANTES EM TODA A ESCADA. .PARA ESCADA FIXA A RAZÃO SERÁ OUTRA
- 16. 16 5 – ESCADA SERÁDE USO RESTRITO DENTRO DE UMA INDÚSTRIA LARGURA – 1,20 M PELA NORMA ( COM 60 CM DUAS PESSOAS NÃO PASSAM COM 2,40 M DE LARGURA NECESSIDADE DE CORRIMÃO INTERMEDIÁRIO
- 17. 17 AS ESCADAS COMUNSTEM PISOS (P) ENTRE 25CM E 30CM. O CORPO DE BOMBEIROS GERALMENTE INDICA UM PISO DE 28CM NO MÍNIMO. CÁLCULO DA QUANTIDADE DE PISOS E ESPELHOS POR EXEMPLO, SE A CASA TEM UMA ALTURA (H) = 288CM DO PISO DO 1 PAVIMENTO AO PISO DO 2 PAVIMENTO, QUAL SERÁ O NÚMERO DE ESPELHOS? NÚMERO DE ESPELHOS NUM. E = H/Esp máximo 288/18 NUM. E = 16 E SE TIVER UMA ALTURA DE 2,95 m?
- 18. 18 2,95 m =295 cm Aplicando a fórmula NUM. E = H/Esp máximo que é 18 cm e o min 16 cm ok? Num. espelhos = 295 / 16 Num. Espelhos = 18 espelhos com 16 cm 18 x 16 cm = 288 cm 295-288 = 7 cm Faremos portanto o primeiro 2 intermediários e o último espelho com alturas diferentes 1 espelho com 18 cm 1 Intermediário com 17 cm 1 Intermediário com 18 cm 1 espelho final com 18 cm 14 espelhos com 16 cm Total 295 cm FÓRMULA DE BLONDEL TB É OUTRA MANEIRA DE CALCULAR MAS POR APROXIMAÇÃO É MAIS FÁCIL
- 19.
- 20. 20 6.6.4.3 A LARGURAMÍNIMA RECOMENDÁVEL PARA ESCADAS FIXAS EM ROTAS ACESSÍVEIS É DE 1,50 M, SENDO O MÍNIMO ADMISSÍVEL 1,20 M. 6.6.5.1 AS ESCADAS FIXAS DEVEM TER NO MÍNIMO UM PATAMAR A CADA 3,20 M DE DESNÍVEL E SEMPRE QUE HOUVER MUDANÇA DE DIREÇÃO. NÃO PERMITE DEGRAU NA DIAGONAL DE UM PATAMAR DE MUDANÇA DE DIREÇÃO
- 21. 21 6.7.1 CORRIMÃOS 6.7.1.1 OSCORRIMÃOS DEVEM SER INSTALADOS EM AMBOS OS LADOS DOS DEGRAUS ISOLADOS, DAS ESCADAS FIXAS E DAS RAMPAS. 6.7.1.2 OS CORRIMÃOS DEVEM TER LARGURA ENTRE 3,0 CM E 4,5 CM, SEM ARESTAS VIVAS. DEVE SER DEIXADO UM ESPAÇO LIVRE DE NO MÍNIMO 4,0 CM ENTRE A PAREDE E O CORRIMÃO. DEVEM PERMITIR BOA EMPUNHADURA E DESLIZAMENTO, SENDO PREFERENCIALMENTE DE SEÇÃO CIRCULAR, CONFORME FIGURA 85.
- 22. 22 CORRIMÃO É DIFERENTEDE GUARDA CORPO TUBO DE 1 ½ - 38 MM TUBO DE 1 ¼ - 32 MM
- 23.
- 24. 24 6.7.1.7 OS CORRIMÃOSLATERAIS DEVEM SER CONTÍNUOS, SEM INTERRUPÇÃO NOS PATAMARES DAS ESCADAS OU RAMPAS, CONFORME EXEMPLOS ILUSTRADOS NA FIGURA 88.
- 25. 25 6.7.1.8 QUANDO SETRATAR DE ESCADAS OU RAMPAS COM LARGURA SUPERIOR A 2,40 M, É NECESSÁRIA A INSTALAÇÃO DE CORRIMÃO INTERMEDIÁRIO. OS CORRIMÃOS INTERMEDIÁRIOS SOMENTE DEVEM SER INTERROMPIDOS QUANDO O COMPRIMENTO DO PATAMAR FOR SUPERIOR A 1,40 M, GARANTINDO O ESPAÇAMENTO MÍNIMO DE 0,80 M ENTRE O TÉRMINO DE UM SEGMENTO E O INÍCIO DO SEGUINTE, CONFORME FIGURA 89.
- 26.
- 27.
- 28. 28 6.7.2 GUARDA-CORPOS AS ESCADASE RAMPAS QUE NÃO FOREM ISOLADAS DAS ÁREAS ADJACENTES POR PAREDES DEVEM DISPOR DE GUARDACORPO ASSOCIADO AO CORRIMÃO, E ATENDER AO DISPOSTO NA ABNT NBR 9077.
- 29. 29 CÁLCULO DO MEZANINO VANTAGENS •PODE SER REMOVIDO E DESMONTADO • MUDAR DE LUGAR • NORMALMENTE NÃO ESTÁ LIGADO À ESTRUTURA • NÃO PAGA IMPOSTO SOBRE A ÁREA CONSTRUÍDA
- 30. 30 DADOS DE PROJETO 1-DIMENSÕES 5,0 m DE COMPRIMENTO 4,80 m DE LARGURA 3,0 m DE ALTURA 2- TIPO DE PISO PISO WALL 3- LOCAL INTERNO (não haverá carga de vento) NÃO AGRESSIVO 4- CARGA DE SERVIÇO – 300 Kg/m²
