- 1. Glossário BIM Termos edefinições técnicas de Engenharia e BIM
- 2. O Sienge Plataformaé um software de gestão – também chamado de ERP, ou Enterprise Resource Planning – especializado no setor da construção com mais de 2900 clientes em todo o Brasil. O sistema é desenvolvido pela Softplan, uma empresa de tecnologia de Florianópolis, que atua no mercado há 29 anos. A plataforma é composta por vários módulos interligados, assim é possível optar por quais e quantos contratar. Cada um deles é focado em resolver os problemas e facilitar o cotidiano de empresas que trabalham com construção.

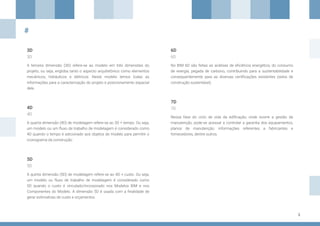

- 3. 3 4D 3D # 7D 5D 6D A quarta dimensão(4D) de modelagem refere-se ao 3D + tempo. Ou seja, um modelo ou um fluxo de trabalho de modelagem é considerado como 4D quando o tempo é adicionado aos objetos de modelo para permitir o cronograma da construção. A terceira dimensão (3D) refere-se ao modelo em três dimensões do projeto, ou seja, engloba tanto o aspecto arquitetônico como elementos mecânicos, hidráulicos e elétricos. Neste modelo temos todas as informações para a caracterização do projeto e posicionamento espacial dele. Nessa fase do ciclo de vida da edificação, onde ocorre a gestão da manutenção, pode-se acessar e controlar a garantia dos equipamentos, planos de manutenção, informações referentes a fabricantes e fornecedores, dentre outros. A quinta dimensão (5D) de modelagem refere-se ao 4D + custo. Ou seja, um modelo ou fluxo de trabalho de modelagem é considerado como 5D quando o custo é vinculado/incorporado nos Modelos BIM e nos Componentes do Modelo. A dimensão 5D é usada com a finalidade de gerar estimativas de custo e orçamentos. No BIM 6D são feitas as análises de eficiência energética, do consumo de energia, pegada de carbono, contribuindo para a sustentabilidade e consequentemente para as diversas certificações existentes (selos de construção sustentável). 4D 3D 7D 5D 6D

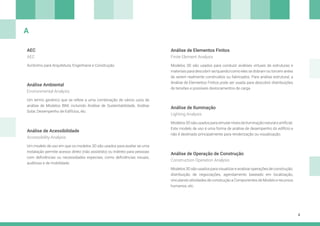

- 4. 4 AEC Análise deElementos Finitos Análise de Iluminação Análise Ambiental Análise de Acessibilidade Acrônimo para Arquitetura, Engenharia e Construção. Modelos 3D são usados para conduzir análises virtuais de estruturas e materiais para descobrir se/quando/como eles se dobram ou torcem antes de serem realmente construídos ou fabricados. Para análise estrutural, a Análise de Elementos Finitos pode ser usada para descobrir distribuições de tensões e possíveis deslocamentos de carga. Modelos3Dsãousadosparasimularníveisdeiluminaçãonaturaleartificial. Este modelo de uso é uma forma de análise de desempenho do edifício e não é destinado principalmente para renderização ou visualização. Um termo genérico que se refere a uma combinação de vários usos de análise de Modelos BIM, incluindo Análise de Sustentabilidade, Análise Solar, Desempenho de Edifícios, etc. Um modelo de uso em que os modelos 3D são usados para avaliar se uma instalação permite acesso direto (não assistido) ou indireto para pessoas com deficiências ou necessidades especiais, como deficiências visuais, auditivas e de mobilidade. AEC Finite Element Analysis Lighting Analysis Environmental Analysis Accessibility Analysis A Análise de Operação de Construção Modelos 3D são usados para visualizar e analisar operações de construção: distribuição de negociações, agendamento baseado em localização, vinculando atividades de construção a Componentes de Modelo e recursos humanos, etc. Construction Operation Analysis
- 5. 5 Análise Estrutural Análise Solar AnáliseTérmica ArchiCAD Análise de Sustentabilidade Análise do Local Modelos 3D são usados para analisar o comportamento do sistema estrutural. A análise estrutural normalmente inclui o estudo dos efeitos de cargas estáticas/dinâmicas em edifícios e como o projeto do edifício pode ser otimizado posteriormente. Modelos 3D são usados para conduzir estudos de sombra, simular a radiação solar e analisar o efeito da localização/forma do edifício nas cargas de calor. Modelos 3D são usados para analisar as cargas térmicas. A análise térmica faz parte da análise e medição do desempenho geral do edifício. Software modelador de informações da construção, na área de Arquitetura, pioneiro no setor. Desenvolvido pela companhia Graphisoft. Modelos 3D são usados para calcular o impacto ambiental de um novo projeto de construção ou de uma instalação existente. Esses cálculos podem incluir Pegada de Carbono, Avaliação do Ciclo de Vida, Energia Incorporada e outras métricas de sustentabilidade. Ferramentas do Software BIM são usadas para decidir sobre local ideal para um projeto de construção, ou para decidir o melhor local de construção dentro de um determinado espaço. Structural Analysis Solar Analysis Thermal Analysis ArchiCAD Sustainability Analysis Site Analysis A
- 6. 6 Biblioteca de Componentesdo Modelo Bentley Architecture BIM Entregável BIMSync BIM BuildingSMART Uma coleção de Componentes do Modelo que obedece a um conjunto unificado de estruturas de nomenclatura e usa o mesmo esquema de dados subjacente (por exemplo: IFC). Uma biblioteca de componentes de modelos também pode se referir a bibliotecas de produtos hospedadas on- line por fornecedores, empresas de software ou terceiros especializados. Software modelador de informações da construção, na área de Arquitetura. Porém, a desenvolvedora Bentley, possui soluções para todas as áreas de Infraestrutura. Um termo geral que se refere a Modelos BIM, Componentes de Modelo, Entregáveis Baseados em Modelo e todos os outros entregáveis de projeto esperados do uso de Ferramentas de Software BIM e Fluxos de Trabalho BIM. Software em nuvem para integração e validação de modelos em BIM. Significa Modelagem de Informações da Construção. É um conjunto de tecnologias, processos e políticas que permite que várias partes interessadas projetem, construam e operem, de forma colaborativa, uma instalação no espaço virtual. Como um termo, o BIM cresceu muito ao longo dos anos e agora é a “expressão atual da inovação digital” em todo o setor de construção. Organização internacional “neutra” e única, sem fins lucrativos, suportando o desenvolvimento de padrões OpenBIM para todo o ciclo de vida das edificações. Model Component Library Bentley Architecture BIM Deliverable BIMSync BIM (Building Information Modelling) BuildingSMART B

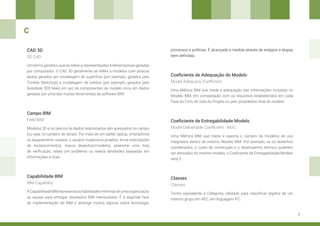

- 7. 7 CAD 3D Capabilidade BIM Coeficientede Adequação do Modelo Campo BIM Um termo genérico que se refere a representações tridimensionais geradas por computador. O CAD 3D geralmente se refere a modelos com poucos dados gerados por modelagem de superfície (por exemplo, gerados pelo Trimble SketchUp) e modelagem de sólidos (por exemplo, gerados pelo Autodesk 3DS Max) em vez de componentes de modelo ricos em dados gerados por uma das muitas ferramentas de software BIM. ACapabilidadeBIMrepresentaashabilidadesmínimasdeumaorganização ou equipe para entregar resultados BIM mensuráveis. É a segunda fase da implementação do BIM e abrange muitos tópicos sobre tecnologia, Uma Métrica BIM que mede a adequação das informações incluídas no Modelo BIM, em comparação com os requisitos estabelecidos em cada Fase do Ciclo de Vida do Projeto ou pelo proprietário final do modelo. Modelos 3D e os bancos de dados relacionados são acessados no campo (ou seja, no canteiro de obras). Por meio de um tablet, laptop, smartphone ou equipamento usáveis, o usuário inspeciona projetos, envia solicitações de esclarecimentos, marca desenhos/modelos, preenche uma lista de verificação, relata um problema ou realiza atividades baseadas em informações e ricas. 3D CAD BIM Capability Model Adequacy Coefficient Field BIM Coeficiente de Entregabilidade Modelo Uma Métrica BIM que mede e reporta o número de modelos de uso integrados dentro do mesmo Modelo BIM. Por exemplo, se os desenhos coordenados, o custo de construção e o desempenho térmico puderem ser derivados do mesmo modelo, o Coeficiente de Entregabilidade Modelo será 3. Model Deliverable Coefficient - MDC C processos e políticas. É alcançada e medida através de estágios e etapas bem definidas. Classes Termo equivalente à Categoria, utilizado para classificar objetos de um mesmo grupo em AEC, em linguagem IFC. Classes

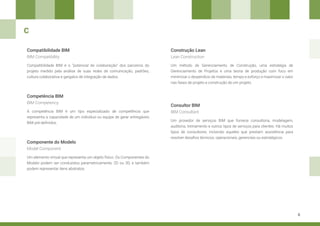

- 8. 8 Componente do Modelo ConstruçãoLean Consultor BIM Competência BIM Um elemento virtual que representa um objeto físico. Os Componentes do Modelo podem ser conduzidos parametricamente, 2D ou 3D, e também podem representar itens abstratos. Um método de Gerenciamento de Construção, uma estratégia de Gerenciamento de Projetos e uma teoria de produção com foco em minimizar o desperdício de materiais, tempo e esforço e maximizar o valor nas fases de projeto e construção de um projeto. Um provedor de serviços BIM que fornece consultoria, modelagem, auditoria, treinamento e outros tipos de serviços para clientes. Há muitos tipos de consultores, incluindo aqueles que prestam assistência para resolver desafios técnicos, operacionais, gerenciais ou estratégicos. A competência BIM é um tipo especializado de competência que representa a capacidade de um indivíduo ou equipe de gerar entregáveis BIM pré-definidos. Model Component Lean Construction BIM Consultant BIM Competency C Compatibilidade BIM Compatibilidade BIM é o “potencial de colaboração” dos parceiros do projeto medido pela análise de suas redes de comunicação, padrões, cultura colaborativa e gargalos de integração de dados. BIM Compatibility
- 9. 9 Dados Qualitativos Dados Quantitativos DesempenhoBIM Desenho 2D Dados coletados para entender o comportamento da equipe e suas causas subjacentes. Como método para adquirir conhecimento sobre o Desempenho BIM, as avaliações tentam entender por que e como uma decisão é tomada (por exemplo, porque um fluxo de trabalho foi escolhido em detrimento de outro, como o treinamento está sendo entregue, etc) não apenas onde, quando um evento ocorreu ou uma decisão foi tomada. Dados coletados para estabelecer o que, onde e quando um evento ocorreu ou uma tarefa executada. Como método para adquirir conhecimento sobre o Desempenho do BIM, as avaliações se concentram em observações objetivas/numéricas. Um termo que se refere aos efeitos combinados de Capabilidade BIM e Maturidade BIM. O desempenho do BIM é medido por um grande conjunto de métricas que abrangem o desempenho organizacional, de grupo/ unidade, individual e de projeto. Um documento digital ou impresso contendo desenhos bidimensionais gerados por um sistema CAD (por exemplo, AutoCAD ou Draftsight) ou por uma ferramenta de software BIM. Qualitative Data Quantitative Data BIM Performance 2D Drawing Desvio de Requisitos/Entregas Uma Métrica BIM que estabelece se os Entregáveis do Projeto atendem aos requisitos definidos pelos clientes, padrões estabelecidos ou acordos contratuais. A Métrica BIM também pode se aplicar a requisitos implícitos/ esperados, não apenas àqueles explicitamente incluídos em documentos e discussões. Requirements/Deliverables Variance Detalhamento 3D Detalhes tridimensionais são extraídos de modelos 3D ricos em informações. Detalhamento 3D tipicamente inclui vistas anotadas 2D-3D híbridas. 3D Detailing D

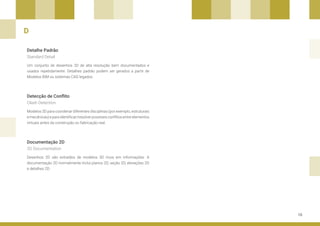

- 10. 10 Detecção de Conflito Documentação2D Detalhe Padrão Modelos 3D para coordenar diferentes disciplinas (por exemplo, estruturais e mecânicas) e para identificar/resolver possíveis conflitos entre elementos virtuais antes da construção ou fabricação real. Desenhos 2D são extraídos de modelos 3D ricos em informações. A documentação 2D normalmente inclui planos 2D, seção 2D, elevações 2D e detalhes 2D. Um conjunto de desenhos 2D de alta resolução bem documentados e usados repetidamente. Detalhes padrão podem ser gerados a partir de Modelos BIM ou sistemas CAD legados. Clash Detection 2D Documentation Standard Detail D

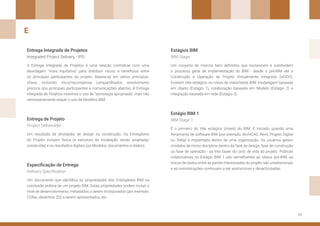

- 11. 11 Entrega Integrada deProjetos Estágios BIM Estágio BIM 1 Entrega de Projeto Especificação de Entrega A Entrega Integrada de Projetos é uma relação contratual com uma abordagem “mais equitativa” para distribuir riscos e benefícios entre os principais participantes do projeto. Baseia-se em vários princípios- chave, incluindo: risco/recompensa compartilhados, envolvimento precoce dos principais participantes e comunicações abertas. A Entrega Integrada de Projetos incentiva o uso de “tecnologia apropriada”, mas não necessariamente requer o uso de Modelos BIM. Um conjunto de marcos bem definidos que esclarecem e subdividem o processo geral de implementação do BIM - desde o pré-BIM até a Construção e Operação de Projeto Virtualmente Integrado (viDCO). Existem três estágios, ou níveis de maturidade BIM: modelagem baseada em objeto (Estágio 1), colaboração baseada em Modelo (Estágio 2) e integração baseada em rede (Estágio 3). É o primeiro do três estágios (níveis) do BIM. É iniciado quando uma ferramenta de software BIM (por exemplo, ArchiCAD, Revit, Projeto Digital ou Tekla) é implantada dentro de uma organização. Os usuários geram modelos de mono-disciplina dentro da fase de design, fase de construção ou fase de operação - as três fases do ciclo de vida do projeto. Práticas colaborativas no Estágio BIM 1 são semelhantes ao status pré-BIM, as trocas de dados entre as partes interessadas do projeto são unidirecionais e as comunicações continuam a ser assíncronas e desarticuladas. Um resultado de atividades de design ou construção. Os Entregáveis do Projeto incluem física (a estrutura da Instalação sendo projetada/ construída) e os resultados digitais (os Modelos, documentos e dados). Um documento que identifica as propriedades dos Entregáveis BIM na conclusão prática de um projeto BIM. Estas propriedades podem incluir o nível de desenvolvimento, metadados a serem incorporados (por exemplo, COBie, desenhos 2D) a serem apresentados, etc. Integrated Project Delivery - IPD BIM Stage BIM Stage 1 Project Deliverable Delivery Specification E

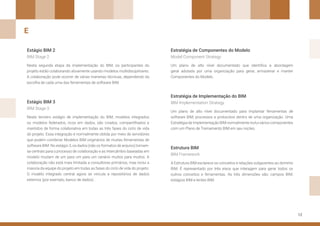

- 12. 12 Estágio BIM 2Estratégia de Componentes do Modelo Estratégia de Implementação do BIM Estrutura BIM Estágio BIM 3 Nesta segunda etapa da implementação do BIM, os participantes do projeto estão colaborando ativamente usando modelos multidisciplinares. A colaboração pode ocorrer de várias maneiras técnicas, dependendo da escolha de cada uma das ferramentas de software BIM. Um plano de alto nível documentado que identifica a abordagem geral adotada por uma organização para gerar, armazenar e manter Componentes do Modelo. Um plano de alto nível documentado para implantar ferramentas de software BIM, processos e protocolos dentro de uma organização. Uma Estratégia de Implementação BIM normalmente inclui vários componentes com um Plano de Treinamento BIM em seu núcleo. A Estrutura BIM esclarece os conceitos e relações subjacentes ao domínio BIM. É representado por três eixos que interagem para gerar todos os outros conceitos e ferramentas. As três dimensões são: campos BIM, estágios BIM e lentes BIM. Neste terceiro estágio de implementação do BIM, modelos integrados ou modelos federados, ricos em dados, são criados, compartilhados e mantidos de forma colaborativa em todas as três fases do ciclo de vida do projeto. Essa integração é normalmente obtida por meio de servidores que podem combinar Modelos BIM originários de muitas ferramentas de software BIM. No estágio 3, os dados (não os formatos de arquivo) tornam- se centrais para o processo de colaboração e as Intercâmbio baseadas em modelo mudam de um para um para um cenário muitos para muitos. A colaboração não está mais limitada a consultores primários, mas inclui a maioria da equipe do projeto em todas as fases do ciclo de vida do projeto. O modelo integrado central agora se vincula a repositórios de dados externos (por exemplo, banco de dados) . BIM Stage 2 Model Component Strategy BIM Implementation Strategy BIM Framework BIM Stage 3 E

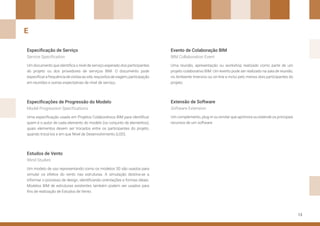

- 13. 13 Especificação de ServiçoEvento de Colaboração BIM Extensão de Software Especificações de Progressão do Modelo Estudos de Vento Um documento que identifica o nível de serviço esperado dos participantes do projeto ou dos provedores de serviços BIM. O documento pode especificarafrequênciadevisitasaosite,requisitosdeviagem,participação em reuniões e outras expectativas de nível de serviço. Uma reunião, apresentação ou workshop realizado como parte de um projeto colaborativo BIM. Um evento pode ser realizado na sala de reunião, no Ambiente Imersivo ou on-line e inclui pelo menos dois participantes do projeto. Um complemento, plug-in ou similar que aprimora ou estende os principais recursos de um software. Uma especificação usada em Projetos Colaborativos BIM para identificar quem é o autor de cada elemento do modelo (ou conjunto de elementos), quais elementos devem ser trocados entre os participantes do projeto, quando trocá-los e em que Nível de Desenvolvimento (LOD). Um modelo de uso representando como os modelos 3D são usados para simular os efeitos do vento nas estruturas. A simulação destina-se a informar o processo de design, identificando orientações e formas ideais. Modelos BIM de estruturas existentes também podem ser usados para fins de realização de Estudos de Vento. Service Specification BIM Collaboration Event Software Extension Model Progression Specifications Wind Studies E
- 14. 14 Facilitação BIM Família Ferramenta deSoftware BIM Formato de Colaboração BIM Fotogrametria Fluxo de Trabalho Interno do BIM O processo de coordenação dos esforços de colaboração baseada em modelo entre os participantes do projeto dentro e fora dos eventos de colaboração do BIM. Termo utilizado pelo Autodesk Revit para classificar e agrupar objetos que possuem afinidades de parâmetros, geometria ou utilização. Semelhante ao termo “Bloco” utilizado pelo AutoCAD, porém de forma grosseira, pois as famílias permitem a existência de vários objetos parametrizados em um único arquivo de família. Os aplicativos de software que podem criar um modelo 3D rico em dados e baseado em objetos. Esses aplicativos de software geralmente se vinculam a outras Ferramentas de Software Especializadas para gerar uma variedade de produtos a serem entregues com base em modelos. Um esquema usado para trocar informações e pontos de vista do modelo entre indivíduos, independentemente das ferramentas de software utilizadas. Implementado como um formato de arquivo XML e um serviço da Web de API RESTful, o formato de colaboração Open BIM (BCF) é normalmente usado para destacar problemas descobertos durante revisões de modelo. O esquema permite a troca de comentários e imagens vinculados a componentes de modelo específicos. Um modelo de uso representando o processo automático ou semiautomático de geração de modelos 3D através de análises de fotografias e imagens. Uma sequência de atividades e tarefas centradas na geração, modificação e troca de Modelos BIM dentro de uma organização. BIM Facilitation Family BIM Software Tool BIM Collaboration Format - BCF Photogrammetry Internal BIM Workflow F
- 15. 15 Gerenciamento de EspaçoGerente de Modelo de Projeto Gestão de Ativos Gestão da Qualidade Gerente BIM Gerente de Modelos Modelos 3D são usados para gerenciar a ocupação de salas e espaços dentro de ativos físicos. Gerenciamento de espaço é um subconjunto do Gerenciamento de ativos. Um Gerente de Modelo de Projeto é normalmente responsável por manter um modelo de projeto atualizado, livre de erros e em conformidade com os padrões da Equipe do Projeto. O Gerenciamento de Ativos habilitado para BIM é caracterizado por vincular objetos virtuais e espaços dentro de um modelo a um banco de dados externo com a finalidade de operar e manter uma instalação ou um portfólio de instalações. Processos e sistemas que visam atender aos requisitos do cliente, aumentar a satisfação do cliente, monitorar os padrões de qualidade aplicáveis e alcançar melhorias contínuas. O Gerenciamento da Qualidade tem quatro componentes principais: Planejamento da Qualidade, Controle da Qualidade, Garantia da Qualidade e Melhoria da Qualidade. Gerenciamento de qualidade é uma competência de administração BIM. Uma pessoa responsável por liderar o processo de implementação BIM dentro de uma organização e apoiá-lo no desenvolvimento/fornecimento de novos serviços BIM e eficiências baseadas em modelo. Um Gerente de Modelo é normalmente responsável por manter um Modelo BIM atualizado, livre de erros e em conformidade com os padrões organizacionais. Space Management Project Model Manager Asset Management Quality Management BIM Manager Model Manager G

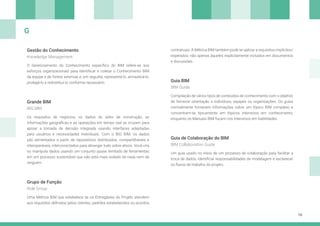

- 16. 16 Gestão do Conhecimento GuiaBIM Guia de Colaboração do BIM Grande BIM Grupo de Função O Gerenciamento do Conhecimento específico do BIM refere-se aos esforços organizacionais para identificar e coletar o Conhecimento BIM da equipe e de fontes externas e, em seguida, representá-lo, armazená-lo, protegê-lo e redistribuí-lo conforme necessário. Compilação de vários tipos de conteúdos de conhecimento com o objetivo de fornecer orientação a indivíduos, equipes ou organizações. Os guias normalmente fornecem informações sobre um tópico BIM complexo e concentram-se tipicamente em tópicos intensivos em conhecimento, enquanto os Manuais BIM focam nos intensivos em habilidades. Um guia usado no início de um processo de colaboração para facilitar a troca de dados, identificar responsabilidades de modelagem e esclarecer os fluxos de trabalho do projeto. Os requisitos de negócios, os dados do setor de construção, as informações geográficas e as operações em tempo real se cruzam para apoiar a tomada de decisão integrada usando interfaces adaptadas para usuários e necessidades individuais. Com o BIG BIM, os dados são alimentados a partir de repositórios distribuídos, compartilháveis e interoperáveis, interconectados para abranger tudo sobre ativos. Você cria ou manipula dados usando um conjunto quase ilimitado de ferramentas em um processo sustentável que não está mais isolado de nada nem de ninguém . Uma Métrica BIM que estabelece se os Entregáveis do Projeto atendem aos requisitos definidos pelos clientes, padrões estabelecidos ou acordos contratuais. A Métrica BIM também pode se aplicar a requisitos implícitos/ esperados, não apenas àqueles explicitamente incluídos em documentos e discussões. Knowledge Management BIM Guide BIM Collaboration Guide BIG BIM Role Group G

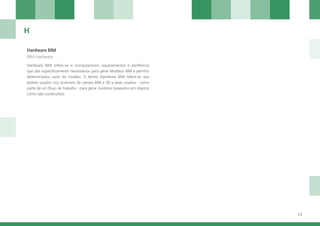

- 17. 17 Hardware BIM Hardware BIMrefere-se a computadores, equipamentos e periféricos que são especificamente necessários para gerar Modelos BIM e permitir determinados usos do modelo. O termo Hardware BIM refere-se aos tablets usados nos scanners de campo BIM e 3D a laser usados - como parte de um fluxo de trabalho - para gerar modelos baseados em objetos como são construídos. BIM Hardware H

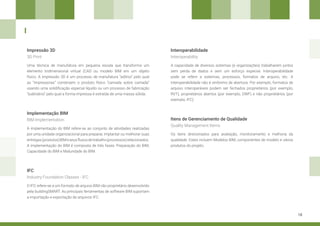

- 18. 18 Impressão 3D Interoperabilidade Itensde Gerenciamento de Qualidade Implementação BIM IFC Uma técnica de manufatura em pequena escala que transforma um elemento tridimensional virtual (CAD ou modelo BIM em um objeto físico. A impressão 3D é um processo de manufatura “aditivo” pelo qual as “impressoras” constroem o produto físico “camada sobre camada” usando uma solidificação especial líquido ou um processo de fabricação “subtrativo” pelo qual a forma impressa é extraída de uma massa sólida. A capacidade de diversos sistemas (e organizações) trabalharem juntos sem perda de dados e sem um esforço especial. Interoperabilidade pode se referir a sistemas, processos, formatos de arquivo, etc. A interoperabilidade não é sinônimo de abertura. Por exemplo, formatos de arquivo interoperáveis podem ser fechados proprietários (por exemplo, RVT), proprietários abertos (por exemplo, DWF) e não proprietários (por exemplo, IFC). Os itens direcionados para avaliação, monitoramento e melhoria da qualidade. Estes incluem Modelos BIM, componentes de modelo e vários produtos do projeto. A implementação do BIM refere-se ao conjunto de atividades realizadas por uma unidade organizacional para preparar, implantar ou melhorar suas entregas(produtos)BIMeseusfluxosdetrabalho(processos)relacionados. A implementação do BIM é composta de três fases: Preparação do BIM, Capacidade do BIM e Maturidade do BIM. O IFC refere-se a um formato de arquivo BIM não proprietário desenvolvido pela buildingSMART. As principais ferramentas de software BIM suportam a importação e exportação de arquivos IFC. 3D Print Interoperability Quality Management Items BIM Implementation Industry Foundation Classes - IFC I

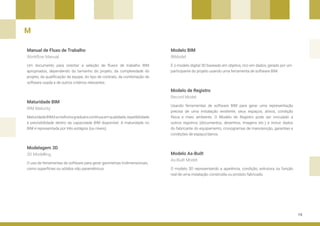

- 19. 19 Manual de Fluxode Trabalho Modelo de Registro Modelo As-Built Maturidade BIM Modelagem 3D Modelo BIM Um documento para orientar a seleção de fluxos de trabalho BIM apropriados, dependendo do tamanho do projeto, da complexidade do projeto, da qualificação da equipe, do tipo de contrato, da combinação de software usada e de outros critérios relevantes. Usando ferramentas de software BIM para gerar uma representação precisa de uma instalação existente; seus espaços, ativos, condição física e meio ambiente. O Modelo de Registro pode ser vinculado a outros registros (documentos, desenhos, imagens etc.) e incluir dados do fabricante do equipamento, cronogramas de manutenção, garantias e condições de espaço/danos. O modelo 3D representando a aparência, condição, estrutura ou função real de uma instalação construída ou produto fabricado. MaturidadeBIMéamelhoriagradualecontínuaemqualidade,repetibilidade e previsibilidade dentro da capacidade BIM disponível. A maturidade no BIM é representada por três estágios (ou níveis). O uso de ferramentas de software para gerar geometrias tridimensionais, como superfícies ou sólidos não paramétricos. É o modelo digital 3D baseado em objetos, rico em dados, gerado por um participante do projeto usando uma ferramenta de software BIM. Workflow Manual Record Model As-Built Model BIM Maturity 3D Modelling BIModel M
- 20. 20 Modelo de Maturidadede Capacidade Interativa Modelo Federado Modelo Mestre Móveis, Luminárias e Equipamentos Modelo Integrado É uma ferramenta interativa baseada no Excel desenvolvida pelo Instituto Nacional de Ciências da Construção (NIBS), com sede nos EUA. O ICMM baseia-se no conceito de BIM Mínimo; ou seja, um projeto precisa atingir uma pontuação total mínima de maturidade para que seja considerado “verdadeiro BIM”. A pontuação mínima não é fixa e pode ser alterada anualmente à medida que os mercados amadurecem e os clientes exigem mais dos Modelos BIM que estão sendo entregues. O ICMM se concentra principalmente na medição do gerenciamento de informações BIM e não se destina a ser uma ferramenta para comparar implementações de Modelos BIM. Um Modelo BIM que conecta vários Modelos mono-disciplinares juntos. Ao contrário dos modelos integrados, os modelos federados não mesclam as propriedades de modelos individuais em um único banco de dados. OprincipalModeloFederadoouModeloIntegradoatuandocomoreferência para outros modelos. Refere-se a móveis, utensílios ou outros equipamentos que são móveis e não têm conexão permanente com a estrutura de um edifício ou de suas utilidades. Um modelo BIM que agrega vários Modelos de mono-disciplina em um. Ao contrário do Modelo Federado, um Modelo Integrado mescla todas as propriedades de modelos individuais em um único banco de dados. Modelos integrados são muitos tipos, incluindo: Modelos de Design, Modelos de Construção, Modelos de Operação ou Modelos de Ciclo de Vida de Projeto completos. Interactive Capacity Maturity Model - ICMM Federated Model Master Model Furniture, Fixtures and Equipment - FFE Integrated Model M

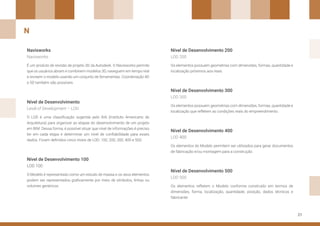

- 21. 21 Nível de Desenvolvimento Navisworks Nívelde Desenvolvimento 100 Nível de Desenvolvimento 200 Nível de Desenvolvimento 300 Nível de Desenvolvimento 400 Nível de Desenvolvimento 500 O LOD é uma classificação sugerida pelo AIA (Instituto Americano de Arquitetura) para organizar as etapas do desenvolvimento de um projeto em BIM. Dessa forma, é possível situar que nível de informações é preciso ter em cada etapa e determinar um nível de confiabilidade para esses dados. Foram definidos cinco níveis de LOD: 100, 200, 300, 400 e 500. É um produto de revisão de projeto 3D da Autodesk. O Navisworks permite que os usuários abram e combinem modelos 3D, naveguem em tempo real e revisem o modelo usando um conjunto de ferramentas. Coordenação 4D e 5D também são possíveis. O Modelo é representado como um estudo de massa e os seus elementos podem ser representados graficamente por meio de símbolos, linhas ou volumes genéricos. Os elementos possuem geometrias com dimensões, formas, quantidade e localização próximos aos reais. Os elementos possuem geometrias com dimensões, formas, quantidade e localização que refletem as condições reais do empreendimento. Os elementos do Modelo permitem ser utilizados para gerar documentos de fabricação e/ou montagem para a construção. Os elementos refletem o Modelo conforme construído em termos de dimensões, forma, localização, quantidade, posição, dados técnicos e fabricante. Level of Development – LOD Navisworks LOD 100 LOD 200 LOD 300 LOD 400 LOD 500 N

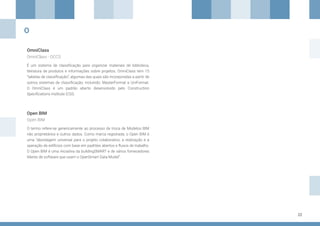

- 22. 22 OmniClass Open BIM É umsistema de classificação para organizar materiais de biblioteca, literatura de produtos e informações sobre projetos. OmniClass tem 15 “tabelas de classificação”; algumas das quais são incorporadas a partir de outros sistemas de classificação, incluindo: MasterFormat e UniFormat. O OmniClass é um padrão aberto desenvolvido pelo Construction Specifications Institute (CSI). O termo refere-se genericamente ao processo de troca de Modelos BIM não proprietários e outros dados. Como marca registrada, o Open BIM é uma “abordagem universal para o projeto colaborativo, a realização e a operação de edifícios com base em padrões abertos e fluxos de trabalho. O Open BIM é uma iniciativa da buildingSMART e de vários fornecedores líderes de software que usam o OpenSmart Data Model”. OmniClass - OCCS Open BIM O
- 23. 23 Padrão de Documentação Padrãode Modelagem Parâmetros Plano de Implementação do BIM Processo BIM Projeto BIM As normas acordadas de entrega de desenhos 2D de acordo com protocolos de nomenclatura definidos, estilos de linha, convenções de anotação, escala de desenho e similares. As normas acordadas para a entrega de um modelo BIM de acordo com níveis definidos de desenvolvimento, sistemas de classificação, protocolos de nomeação ou similares. Toda e qualquer informação requisitada passível de ser associada a um componente de um modelo BIM através de um campo editável. A edição de um parâmetro relacionado à geometria, por exemplo, de um objeto altera sua geometria sem recorrer à modelagem propriamente dita. Um documento detalhando as etapas de implementação do BIM a serem concluídas e quando. Por exemplo, um Plano de Implementação BIM pode identificar marcos para a compra de Ferramentas de Software BIM, desenvolvimento de Padrões de Modelagem ou treinamento de equipe. Uma descrição genérica de como obter uma entrega BIM predefinida e normalmente inclui vários fluxos de trabalho e procedimentos. Cada fluxo de trabalho inclui várias atividades; que por sua vez são feitos de tarefas menores. Para concluir uma tarefa de forma padronizada ou repetitiva, são necessários procedimentos documentados para esclarecer etapas granulares, ferramentas necessárias e técnicas relevantes. Um projeto da construção ou operação em que as ferramentas de software BIM são usadas como principal meio de entrega de modelos 3D, desenhos, documentos, especificações, etc. Documentation Standard Modelling Standard Parameters BIM Implementation Plan BIM Process BIM Project P
- 24. 24 Protocolo BIM Protocolo deModelagem Protocolo de Propriedade do Modelo Métodos formais e documentados de comunicação, troca, manutenção ou entrega do BIM (por exemplo, Plano de Gerenciamento do BIM). Um conjunto de fluxos de trabalho de modelagem e diretrizes (como fazer) para garantir as entregas estão de acordo com os resultados esperados ou padrões de modelagem predefinidos. Acordos cobrindo quem possui o modelo ou seus elementos. Isso geralmente segue as convenções do setor, os artigos do Plano de gerenciamento BIM ou as cláusulas dentro do contrato assinado entre os participantes do projeto. BIM Protocol Modelling Protocol Model Ownership Protocol P Propriedade, Fornecimento e Entrega de Ativos Propriedade de Tipo O uso de Modelos BIM para identificar a propriedade de ativos ou identificar os responsáveis pela seleção, compra, instalação ou entrega de móveis, utensílios e acessórios, materiais e itens semelhantes. Toda e qualquer informação comum a diversos objetos de uma mesma Família. Asset Ownership, Supply and Delivery Type Property

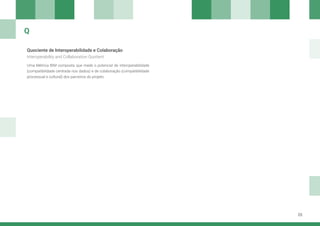

- 25. 25 Quociente de Interoperabilidadee Colaboração Uma Métrica BIM composta que mede o potencial de interoperabilidade (compatibilidade centrada nos dados) e de colaboração (compatibilidade processual e cultural) dos parceiros do projeto. Interoperability and Collaboration Quotient Q

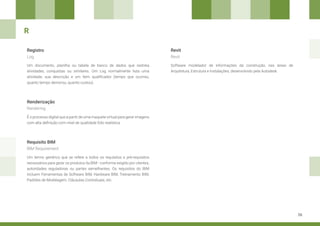

- 26. 26 Registro Renderização Requisito BIM Revit Um documento,planilha ou tabela de banco de dados que rastreia atividades, conquistas ou similares. Um Log normalmente lista uma atividade, sua descrição e um item qualificador (tempo que ocorreu, quanto tempo demorou, quanto custou). É o processo digital que a partir de uma maquete virtual para gerar imagens com alta definição com nível de qualidade foto realística. Um termo genérico que se refere a todos os requisitos e pré-requisitos necessários para gerar os produtos da BIM - conforme exigido por clientes, autoridades reguladoras ou partes semelhantes. Os requisitos do BIM incluem Ferramentas de Software BIM, Hardware BIM, Treinamento BIM, Padrões de Modelagem, Cláusulas Contratuais, etc. Software modelador de informações da construção, nas áreas de Arquitetura, Estrutura e Instalações, desenvolvido pela Autodesk. Log Rendering BIM Requirement Revit R

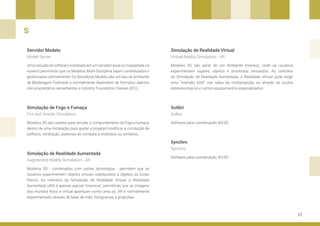

- 27. 27 Servidor Modelo Simulação deFogo e Fumaça Simulação de Realidade Aumentada Simulação de Realidade Virtual Solibri Synchro Uma solução de software (instalada em um servidor local ou hospedada na nuvem) permitindo que os Modelos Multi-Disciplina sejam centralizados e gerenciados centralmente. Os Servidores Modelo são um tipo de Ambiente de Modelagem Federado e normalmente dependem de formatos abertos não proprietários semelhantes a Industry Foundation Classes (IFC). Modelos 3D são usados para simular o comportamento do fogo e fumaça dentro de uma Instalação para ajudar a projetar/modificar a circulação de edifícios, ventilação, sistemas de combate a incêndios ou similares. Modelos 3D - combinados com outras tecnologias - permitem que os usuários experimentem objetos virtuais sobrepostos a objetos ou locais físicos. Ao contrário da Simulação de Realidade Virtual, a Realidade Aumentada (AR) é apenas parcial “imersiva”, permitindo que as imagens dos mundos físico e virtual apareçam como uma só. AR é normalmente experimentado através de telas de mão, hologramas e projeções. Modelos 3D são parte de um Ambiente Imersivo, onde os usuários experimentam lugares, objetos e processos simulados. Ao contrário da Simulação de Realidade Aumentada, a Realidade Virtual pode exigir uma “imersão total” nas salas de multiprojeção ou através de óculos estereoscópicos e outros equipamentos especializados. Software para coordenação 4D/5D. Software para coordenação 4D/5D. Model Server Fire and Smoke Simulation Augmented Reality Simulation - AR Virtual Reality Simulation - VR Solibri Synchro S

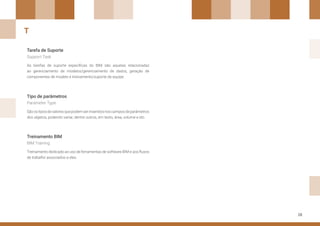

- 28. 28 Tarefa de Suporte Tipode parâmetros Treinamento BIM As tarefas de suporte específicas do BIM são aquelas relacionadas ao gerenciamento de modelos/gerenciamento de dados, geração de componentes de modelo e treinamento/suporte de equipe. Sãoostiposdevaloresquepodemserinseridosnoscamposdeparâmetros dos objetos, podendo variar, dentre outros, em texto, área, volume e etc. Treinamento dedicado ao uso de ferramentas de software BIM e aos fluxos de trabalho associados a eles. Support Task Parameter Type BIM Training T
- 29. 29 Variável de Inclusão/Exclusão VectorWorks UmaMétrica BIM aplicável na decisão de quais elementos do modelo serão incluídos ou excluídos durante a troca de dados. Software modelador de informações da construção, na área de Arquitetura. Inclusion/Exclusion Variable VectorWorks V
