1. BIM
INTEGRAÇÃO NA CONSTRUÇÃO CIVIL
Engº.Civil José Nelson Vieira da Rocha

2. 2

3. 3

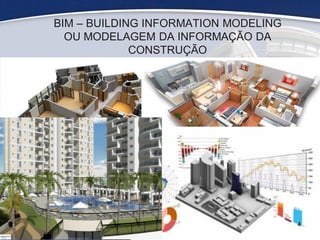

4. BIM – BUILDING INFORMATION MODELING
OU MODELAGEM DA INFORMAÇÃO DA
CONSTRUÇÃO
4

5. BIM – Building Information Modeling
 Processo de Modelagem da
Informação que gera um
protótipo digital de um edifício.
 Modelo digital para visualização
do espaço projetado, construído
e interpretado por computador;
 Gerencia o ciclo de vida do
projeto e construção do edifício;
 Inclui os processos de
construção, instalações técnicas
e canteiro de obras;
 Torna a comunicação das
informações e intenções mais
claras e precisas.
5

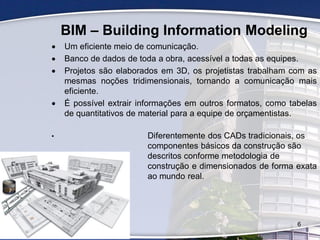

6. BIM – Building Information Modeling
 Um eficiente meio de comunicação.
 Banco de dados de toda a obra, acessível a todas as equipes.
 Projetos são elaborados em 3D, os projetistas trabalham com as
mesmas noções tridimensionais, tornando a comunicação mais
eficiente.
 É possível extrair informações em outros formatos, como tabelas
de quantitativos de material para a equipe de orçamentistas.
• Diferentemente dos CADs tradicionais, os
componentes básicos da construção são
descritos conforme metodologia de
construção e dimensionados de forma exata
ao mundo real.
6

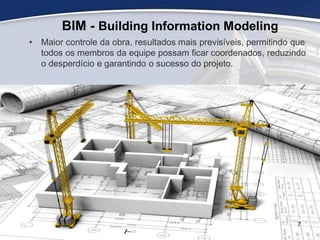

7. • Maior controle da obra, resultados mais previsíveis, permitindo que
todos os membros da equipe possam ficar coordenados, reduzindo
o desperdício e garantindo o sucesso do projeto.
BIM - Building Information Modeling
7

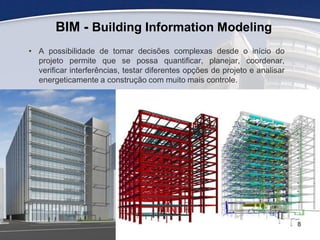

8. • A possibilidade de tomar decisões complexas desde o início do
projeto permite que se possa quantificar, planejar, coordenar,
verificar interferências, testar diferentes opções de projeto e analisar
energeticamente a construção com muito mais controle.
BIM - Building Information Modeling
8

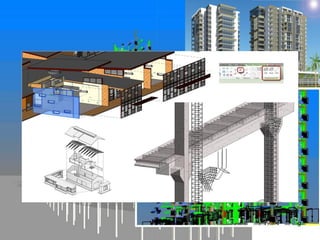

9. 9

10. 10

11. IMPLEMENTAÇÃO DE BIM NA VILA DOS ATLETAS PARA
OLIMPÍADAS DE 2016 – EMPREENDIMENTO DA ODEBRECHT EM
PARCERIA COM CARVALHO HOSKEN S/A.
11
Fonte: https://www.youtube.com/watch?v=O33W586UbIo

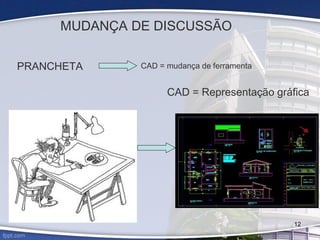

12. MUDANÇA DE DISCUSSÃO
PRANCHETA
CAD = Representação gráfica
CAD = mudança de ferramenta
12

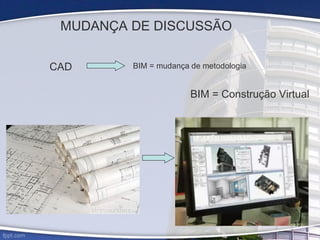

13. MUDANÇA DE DISCUSSÃO
CAD
BIM = Construção Virtual
BIM = mudança de metodologia
13

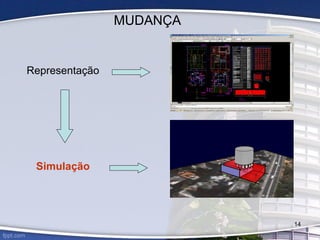

14. MUDANÇA
Representação
Simulação
14

15. CAD x BIM
 CAD - Uma parede é entendida como
um conjunto de linhas sem significados.
 Suas características (especificações de material,
quantidades, etc) são indicadas manualmente através de
textos na legenda do projeto.
 BIM – Desenhos “inteligentes”.
 O projetista atribui propriedades a parede.
 (tipo de bloco, dimensões, tipo de revestimento,
fabricantes, etc.),
 A legenda do desenho é gerada automaticamente;
15

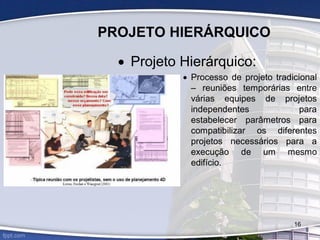

16. PROJETO HIERÁRQUICO
 Projeto Hierárquico:
 Processo de projeto tradicional
– reuniões temporárias entre
várias equipes de projetos
independentes para
estabelecer parâmetros para
compatibilizar os diferentes
projetos necessários para a
execução de um mesmo
edifício.
16

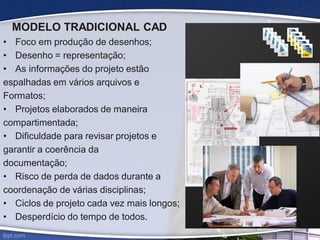

17. MODELO TRADICIONAL CAD
• Foco em produção de desenhos;
• Desenho = representação;
• As informações do projeto estão
espalhadas em vários arquivos e
Formatos;
• Projetos elaborados de maneira
compartimentada;
• Dificuldade para revisar projetos e
garantir a coerência da
documentação;
• Risco de perda de dados durante a
coordenação de várias disciplinas;
• Ciclos de projeto cada vez mais longos;
• Desperdício do tempo de todos.
17

18. PROJETO COLABORATIVO
Projeto Colaborativo:
 Elaborados em 3D, os projetistas
trabalham com as mesmas noções
tridimensionais, tornando a
comunicação mais eficiente.
 Fácil verificação de interferências, e
planejamento detalhado para resolver
problemas que só seriam identificados
na hora da execução.
18

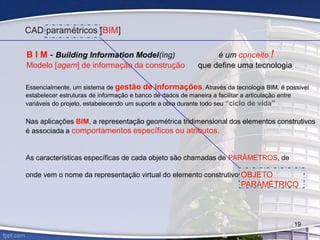

19. Essencialmente, um sistema de gestão de informações. Através da tecnologia BIM, é possível
estabelecer estruturas de informação e banco de dados de maneira a facilitar a articulação entre
variáveis do projeto, estabelecendo um suporte a obra durante todo seu “ciclo de vida”
Nas aplicações BIM, a representação geométrica tridimensional dos elementos construtivos
é associada a comportamentos específicos ou atributos.
As características específicas de cada objeto são chamadas de PARÂMETROS, de
onde vem o nome da representação virtual do elemento construtivo:
CAD paramétricos [BIM]
B I M - Building Information Model(ing) é um conceito !
Modelo [agem] de informação da construção que define uma tecnologia
OBJETO
PARAMÉTRICO
19

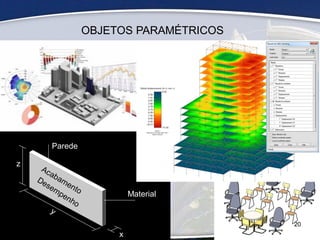

20. Parede
Material
x
z
OBJETOS PARAMÉTRICOS
20

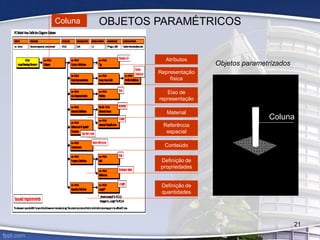

21. Objetos parametrizados
Coluna
Coluna
Atributos
Representação
física
Eixo de
representação
Material
Referência
espacial
Conteúdo
Definição de
quantidades
Definição de
propriedades
OBJETOS PARAMÉTRICOS
21

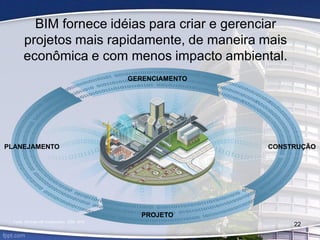

22. BIM fornece idéias para criar e gerenciar
projetos mais rapidamente, de maneira mais
econômica e com menos impacto ambiental.
Fonte: McGraw-Hill Construction, 2009, 2010
GERENCIAMENTO
CONSTRUÇÃO
PROJETO
PLANEJAMENTO
22

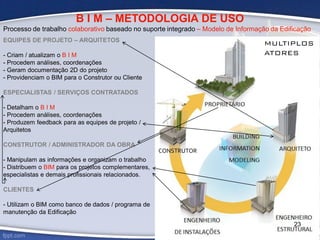

23. B I M – METODOLOGIA DE USO
Processo de trabalho colaborativo baseado no suporte integrado – Modelo de Informação da Edificação
EQUIPES DE PROJETO – ARQUITETOS
- Criam / atualizam o B I M
- Procedem análises, coordenações
- Geram documentação 2D do projeto
- Providenciam o BIM para o Construtor ou Cliente
ESPECIALISTAS / SERVIÇOS CONTRATADOS
- Detalham o B I M
- Procedem análises, coordenações
- Produzem feedback para as equipes de projeto /
Arquitetos
CONSTRUTOR / ADMINISTRADOR DA OBRA
- Manipulam as informações e organizam o trabalho
- Distribuem o BIM para os projetos complementares,
especialistas e demais profissionais relacionados.
CLIENTES
- Utilizam o BIM como banco de dados / programa de
manutenção da Edificação
MULTIPLOS
ATORES
CONSTRUTOR
23

24. CAOS DE INFORMAÇÕES
24

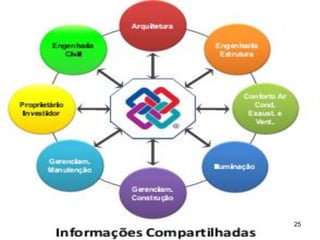

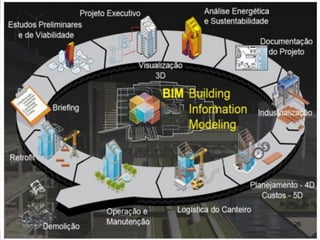

25. 25

26. 26

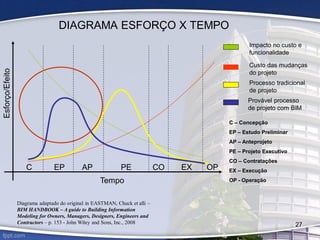

27. DIAGRAMA ESFORÇO X TEMPO
C AP PE CO EX OP
Tempo
Esforço/Efeito
EP
Impacto no custo e
funcionalidade
Custo das mudanças
do projeto
Processo tradicional
de projeto
Provável processo
de projeto com BIM
Diagrama adaptado do original in EASTMAN, Chuck et alli –
BIM HANDBOOK – A guide to Building Information
Modeling for Owners, Managers, Designers, Engineers and
Contractors – p. 153 - John Wiley and Sons, Inc., 2008
C – Concepção
EP – Estudo Preliminar
AP – Anteprojeto
PE – Projeto Executivo
CO – Contratações
EX – Execução
OP - Operação
27

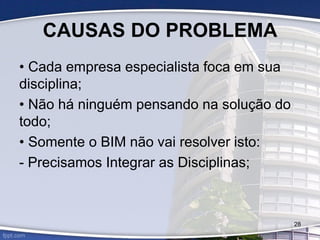

28. CAUSAS DO PROBLEMA
• Cada empresa especialista foca em sua
disciplina;
• Não há ninguém pensando na solução do
todo;
• Somente o BIM não vai resolver isto:
- Precisamos Integrar as Disciplinas;
28

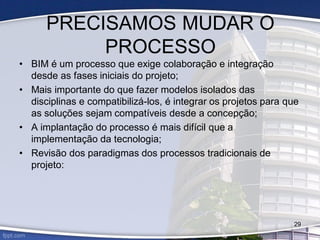

29. PRECISAMOS MUDAR O
PROCESSO
• BIM é um processo que exige colaboração e integração
desde as fases iniciais do projeto;
• Mais importante do que fazer modelos isolados das
disciplinas e compatibilizá-los, é integrar os projetos para que
as soluções sejam compatíveis desde a concepção;
• A implantação do processo é mais difícil que a
implementação da tecnologia;
• Revisão dos paradigmas dos processos tradicionais de
projeto:
29

30. 30

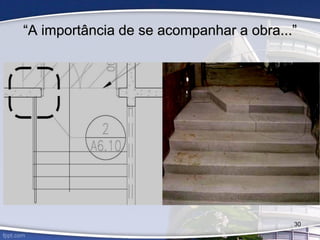

“A importância de se acompanhar a obra...”

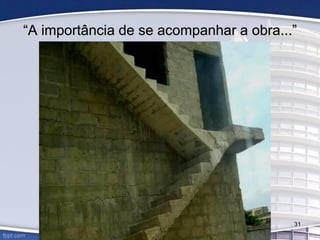

31. 31
“A importância de se acompanhar a obra...”

32. 32

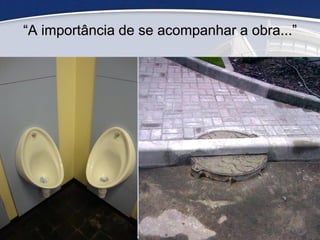

“A importância de se acompanhar a obra...”

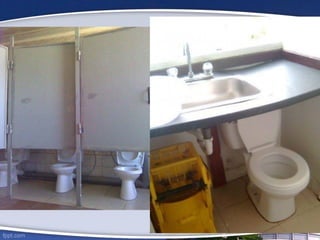

33. 33

34. 34

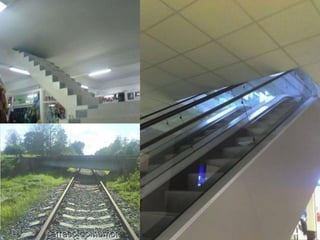

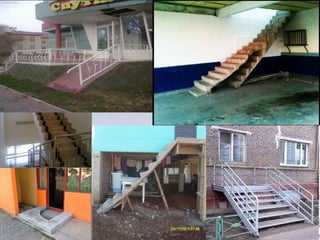

35. 35

36. 36

37. 37

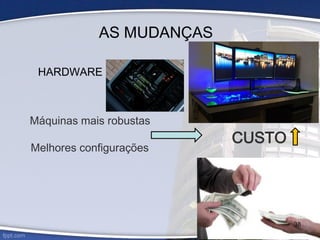

38. AS MUDANÇAS
HARDWARE
Máquinas mais robustas
CUSTO
Melhores configurações
38

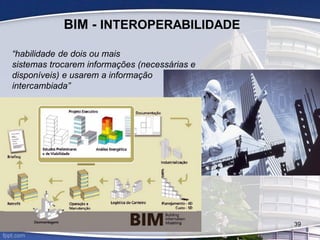

39. “habilidade de dois ou mais
sistemas trocarem informações (necessárias e
disponíveis) e usarem a informação
intercambiada”
BIM - INTEROPERABILIDADE
39

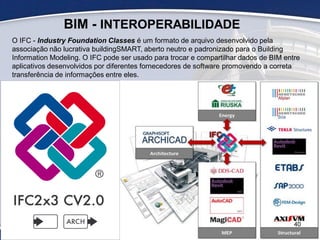

40. O IFC - Industry Foundation Classes é um formato de arquivo desenvolvido pela
associação não lucrativa buildingSMART, aberto neutro e padronizado para o Building
Information Modeling. O IFC pode ser usado para trocar e compartilhar dados de BIM entre
aplicativos desenvolvidos por diferentes fornecedores de software promovendo a correta
transferência de informações entre eles.
BIM - INTEROPERABILIDADE
40

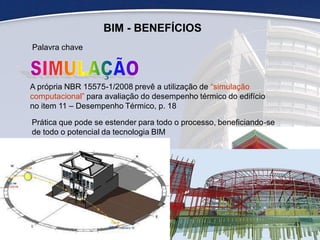

41. BIM - BENEFÍCIOS
Palavra chave
A própria NBR 15575-1/2008 prevê a utilização de “simulação
computacional” para avaliação do desempenho térmico do edifício
no item 11 – Desempenho Térmico, p. 18
Prática que pode se estender para todo o processo, beneficiando-se
de todo o potencial da tecnologia BIM
41

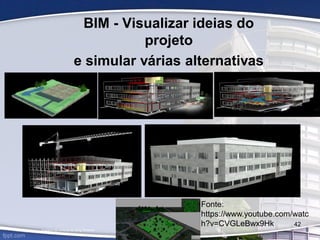

42. BIM - Visualizar ideias do
projeto
e simular várias alternativas
Imagens de cortesia da Kling Stubbins
42
Fonte:
https://www.youtube.com/watc
h?v=CVGLeBwx9Hk

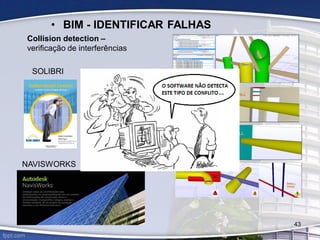

43. Collision detection –
verificação de interferências
NAVISWORKS
SOLIBRI
• BIM - IDENTIFICAR FALHAS
43

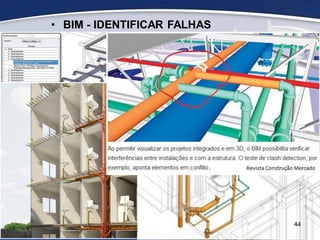

44. • BIM - IDENTIFICAR FALHAS
44

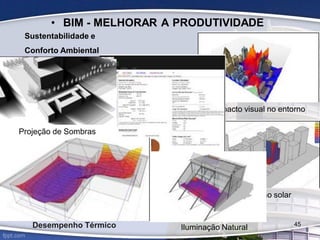

45. Impacto visual no entorno
Irradiação solar
Sustentabilidade e
Conforto Ambiental
Emissão de carbono
• BIM - MELHORAR A PRODUTIVIDADE
Projeção de Sombras
Desempenho Térmico Iluminação Natural 45

46. 4D Modeling
Visualização da construção do edifício
de acordo com o cronograma
estabelecido
http://www.stanford.edu/group/4D/examples/examples.shtml
BIM - PLANEJAMENTO
46
Fonte: https://www.youtube.com/watch?v=g8T3k0n3Wes

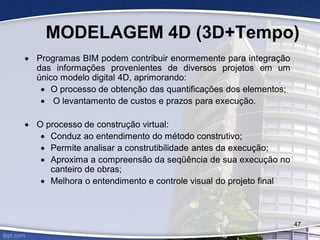

47. MODELAGEM 4D (3D+Tempo)
 Programas BIM podem contribuir enormemente para integração
das informações provenientes de diversos projetos em um
único modelo digital 4D, aprimorando:
 O processo de obtenção das quantificações dos elementos;
 O levantamento de custos e prazos para execução.
 O processo de construção virtual:
 Conduz ao entendimento do método construtivo;
 Permite analisar a construtibilidade antes da execução;
 Aproxima a compreensão da seqüência de sua execução no
canteiro de obras;
 Melhora o entendimento e controle visual do projeto final
47

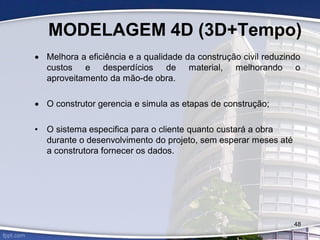

48. MODELAGEM 4D (3D+Tempo)
 Melhora a eficiência e a qualidade da construção civil reduzindo
custos e desperdícios de material, melhorando o
aproveitamento da mão-de obra.
 O construtor gerencia e simula as etapas de construção;
• O sistema especifica para o cliente quanto custará a obra
durante o desenvolvimento do projeto, sem esperar meses até
a construtora fornecer os dados.
48

49. USOS NO CONTROLE DE OBRA
49

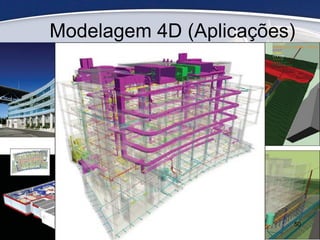

50. Modelagem 4D (Aplicações)
50

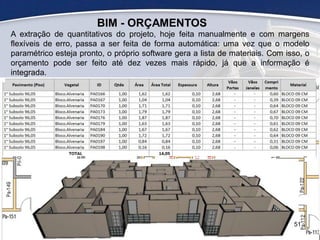

51. BIM - ORÇAMENTOS
A extração de quantitativos do projeto, hoje feita manualmente e com margens
flexíveis de erro, passa a ser feita de forma automática: uma vez que o modelo
paramétrico esteja pronto, o próprio software gera a lista de materiais. Com isso, o
orçamento pode ser feito até dez vezes mais rápido, já que a informação é
integrada.
51

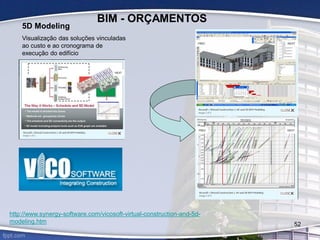

52. 5D Modeling
Visualização das soluções vinculadas
ao custo e ao cronograma de
execução do edifício
http://www.synergy-software.com/vicosoft-virtual-construction-and-5d-
modeling.htm
BIM - ORÇAMENTOS
52

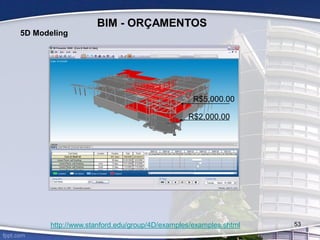

53. 5D Modeling
http://www.stanford.edu/group/4D/examples/examples.shtml
R$2,000.00
R$5,000.00
BIM - ORÇAMENTOS
53

54. BIM - APRESENTAÇÃO DOS
PRODUTOS
54

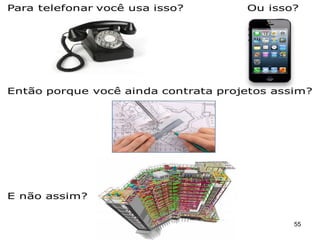

55. 55

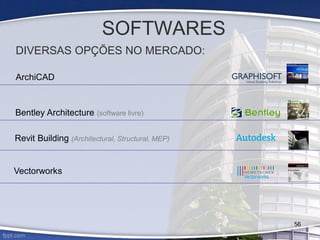

56. ArchiCAD
Bentley Architecture (software livre)
Revit Building (Architectural, Structural, MEP)
Vectorworks
SOFTWARES
DIVERSAS OPÇÕES NO MERCADO:
56

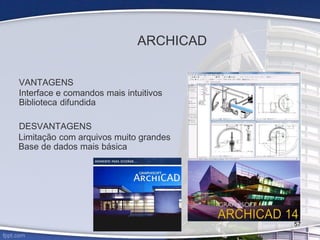

57. ARCHICAD
VANTAGENS
Interface e comandos mais intuitivos
Biblioteca difundida
DESVANTAGENS
Limitação com arquivos muito grandes
Base de dados mais básica
57

58. BENTLEY ARCHITECTURE
VANTAGENS
Integra-se com diversos programas
específicos de estrutura e instalações
Permite a criação de elementos
complexos
DESVANTAGENS
Interface pouco intuitiva e aprendizado
complexo
Pequena base de usuários brasileiros
58

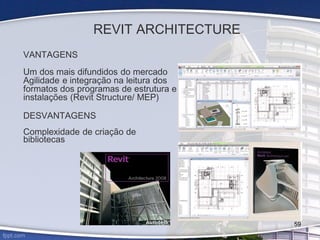

59. REVIT ARCHITECTURE
VANTAGENS
Um dos mais difundidos do mercado
Agilidade e integração na leitura dos
formatos dos programas de estrutura e
instalações (Revit Structure/ MEP)
DESVANTAGENS
Complexidade de criação de
bibliotecas
59

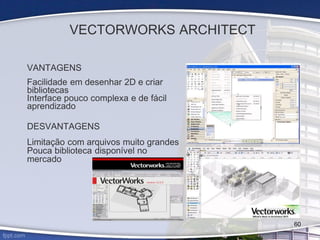

60. VECTORWORKS ARCHITECT
VANTAGENS
Facilidade em desenhar 2D e criar
bibliotecas
Interface pouco complexa e de fácil
aprendizado
DESVANTAGENS
Limitação com arquivos muito grandes
Pouca biblioteca disponível no
mercado
60

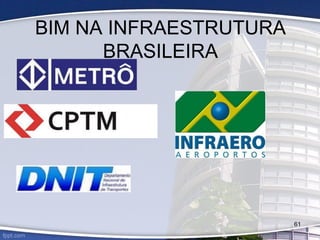

61. BIM NA INFRAESTRUTURA
BRASILEIRA
61

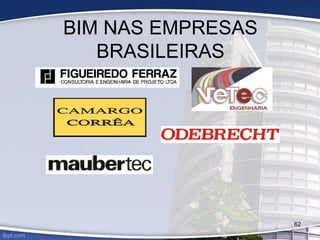

62. BIM NAS EMPRESAS
BRASILEIRAS
62

63. BIM - CONCLUSÕES
63

64. OBRIGADO!
JOSÉ NELSON -
jnengenharia2013@hotmail.com
(33) 98809-2059
